去年下半年知名3C配件品牌UGREEN绿联一口气推出了多款快充配件，其中一款便是65W氮化镓快充充电器CD244，售价128元，近期充电头网便拿到了这款充电器的白色款。

至于此次又看似“重复”的做一期拆解，倒也不是因为颜色不同，而是小编了解到，白色款采用的是知名电源大厂PI的方案，因此还是很值得打开看看的。下面就随小编一起来详细了解充电器的内部情况吧。

绿联65W氮化镓充电器开箱

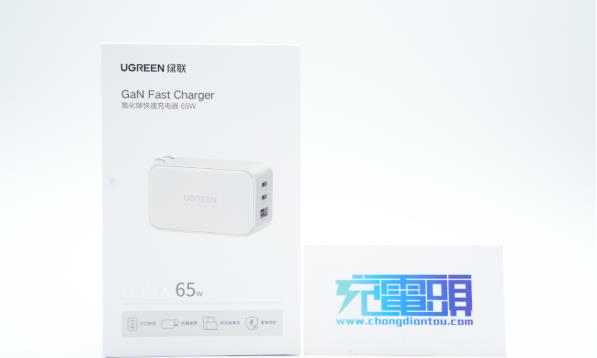

包装盒正面印有UGREEN绿联品牌、充电器名称和外观，以及三口快充、折叠便携、多设备兼容、智能保护四大卖点。

背面印有产品卖点、参数以及深圳市绿联科技股份有限公司的信息。

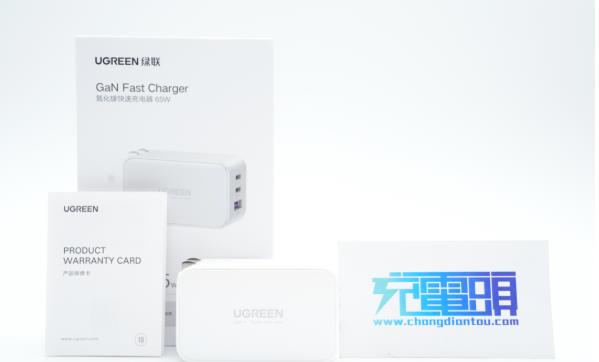

包装内含充电器以及使用说明书。

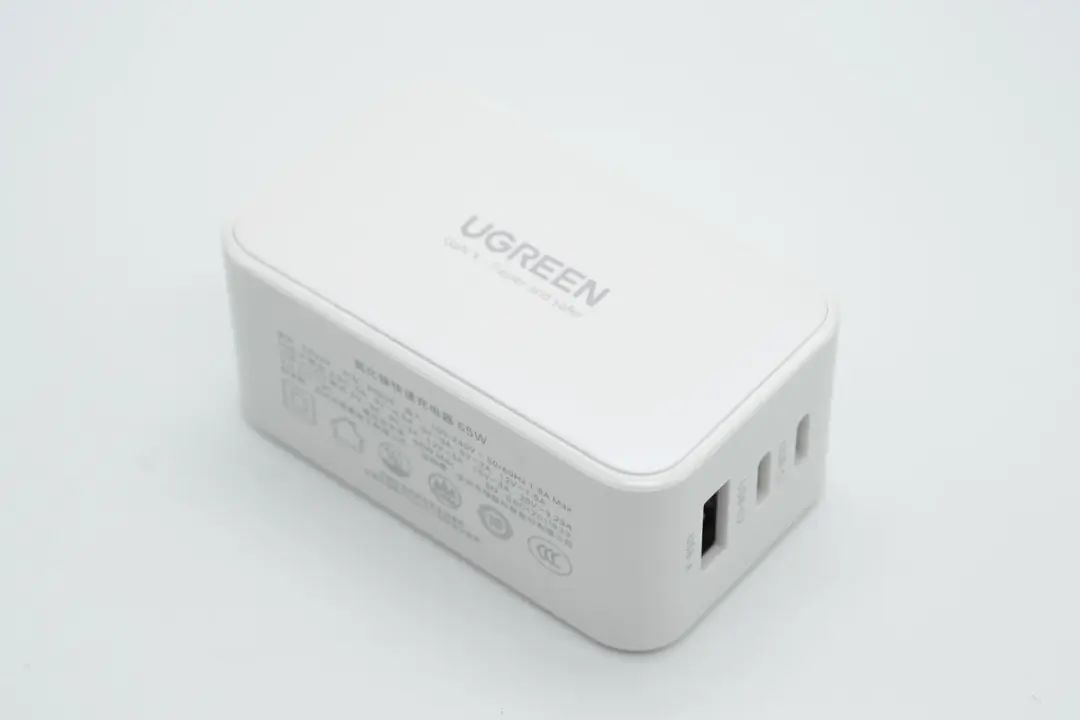

充电器采用PC材质白色外壳，主体磨砂抗指纹，正面边缘亮面设计。

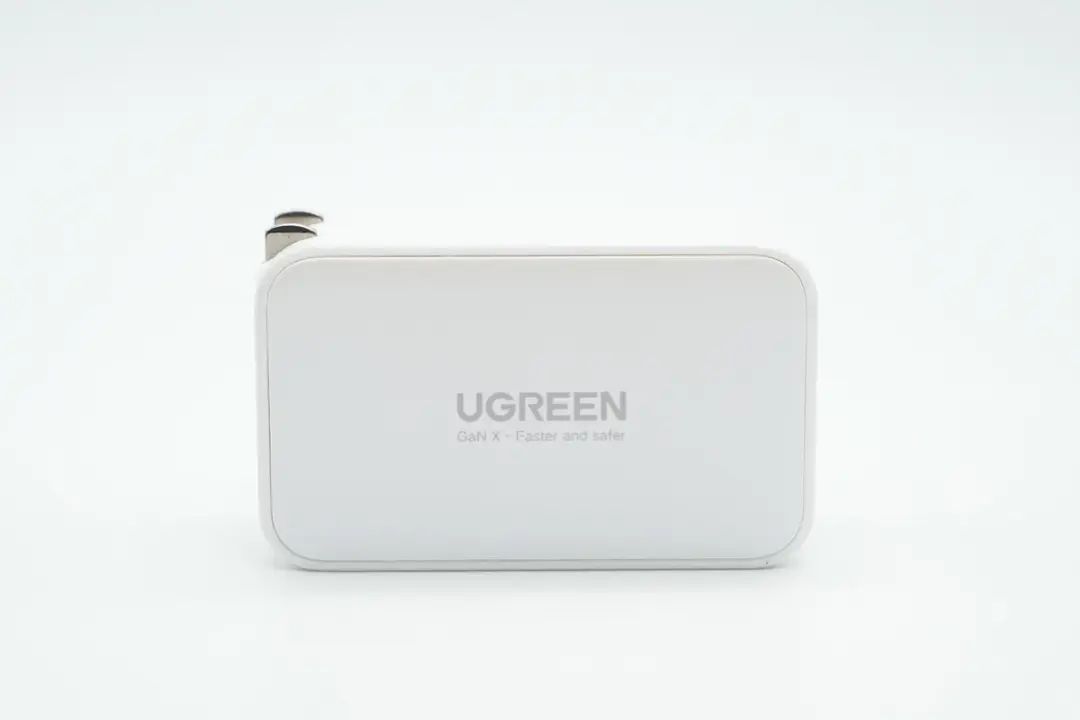

正面中心印有UGREEN品牌logo和GaN X-Faster and safer字样。

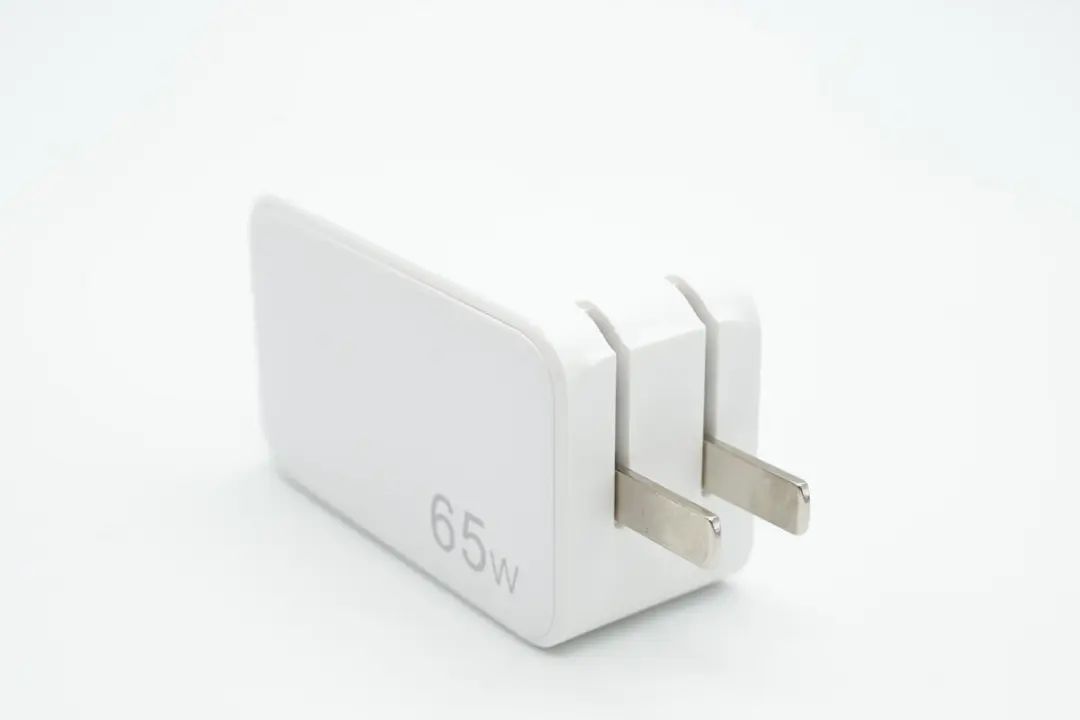

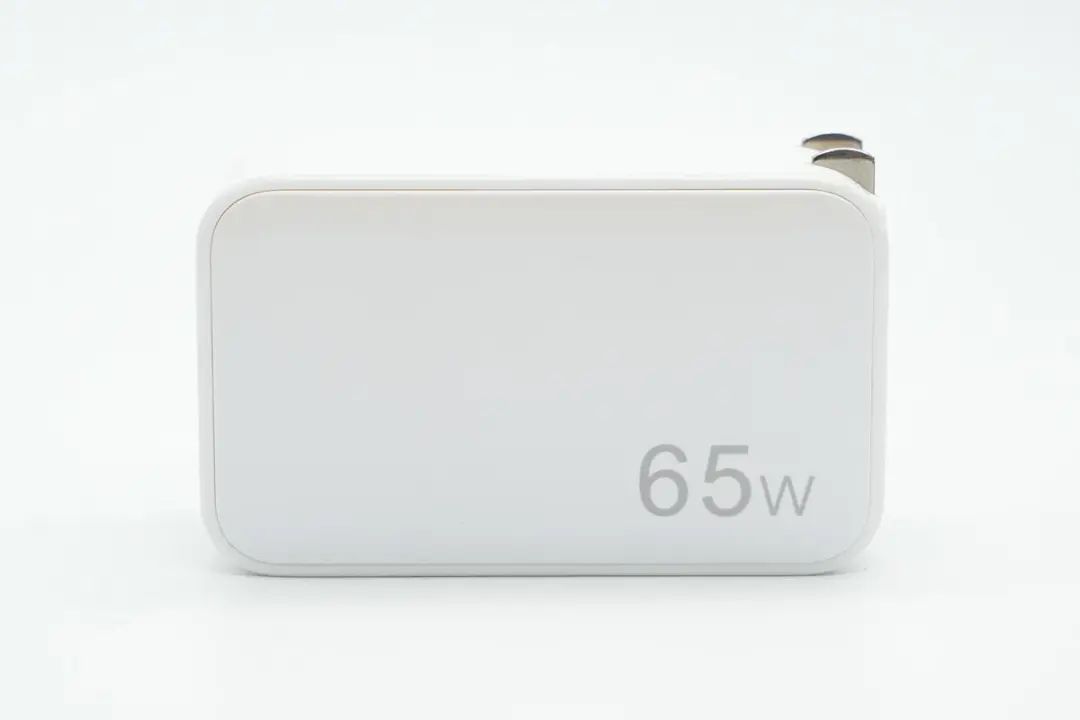

背面印有65W字样，表明充电器最大输出功率。

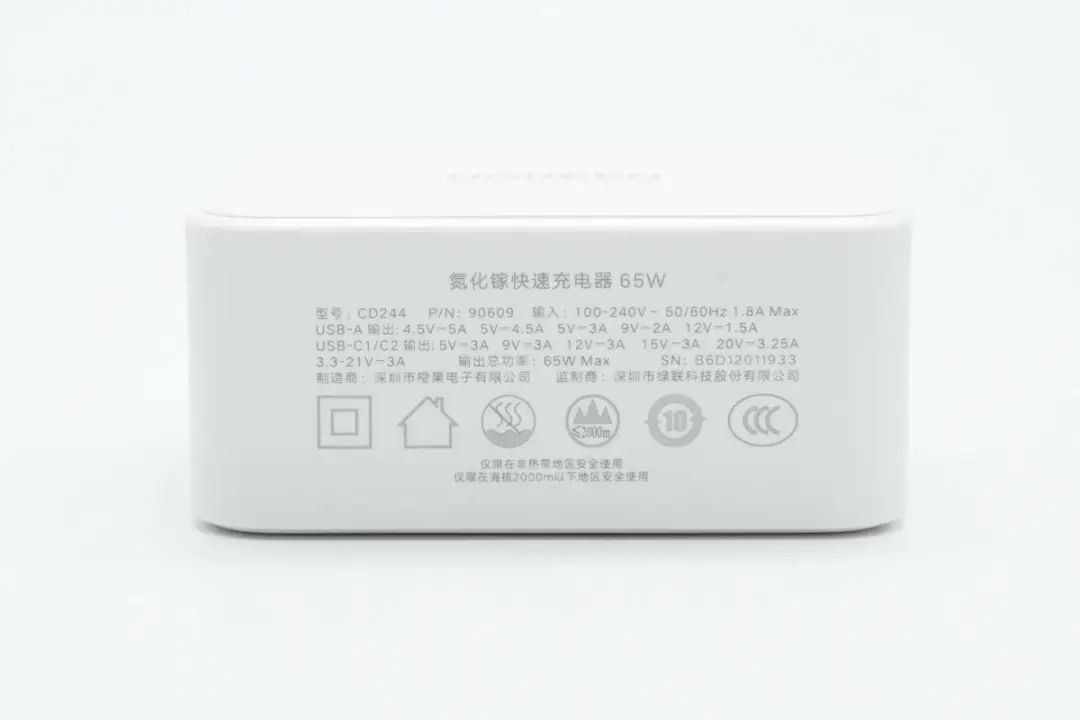

侧身外壳上印有充电器参数

型号：CD244

输入：100-240V~50/60HZ 1.8A

USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A

USB-A输出：4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A

输出总功率：65W

制造商：深圳市橙果电子有限公司

监制商：深圳市绿联科技股份有限公司

产品已经通过了CCC认证。

充电器输入端外壳平直切面设计，可以很好的贴合墙插，配备可折叠国标插脚，携带方便。

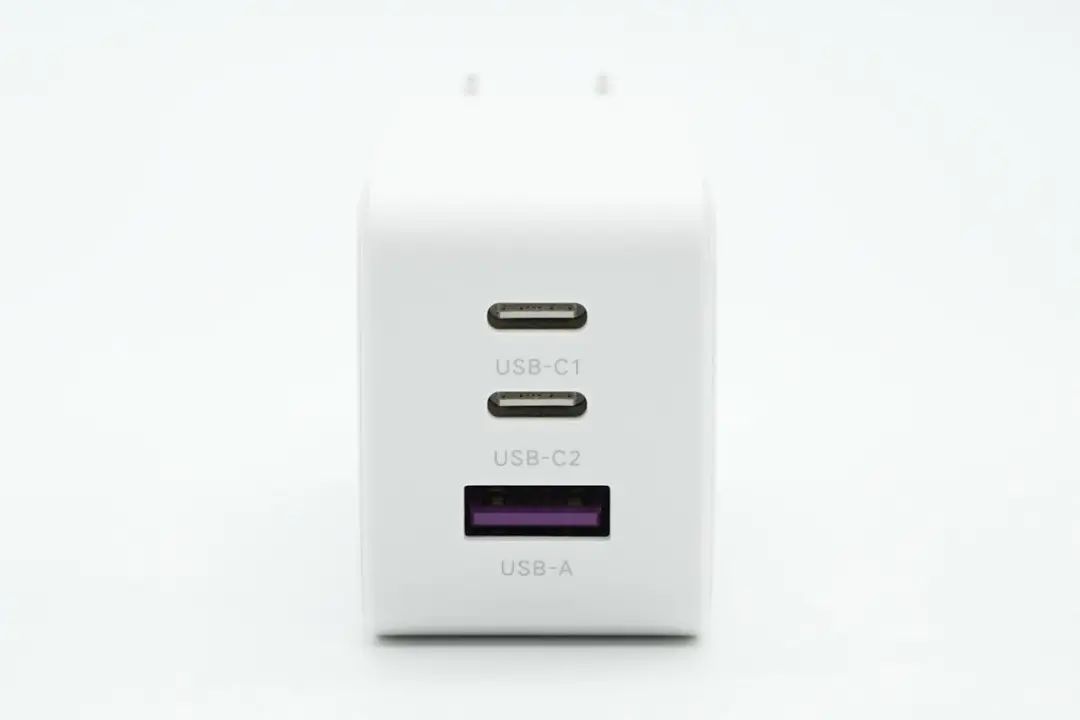

输出端配有2C1A三个接口，USB-C口为白色胶芯，USB-A口紫色胶芯，接口旁均印有区别标识。

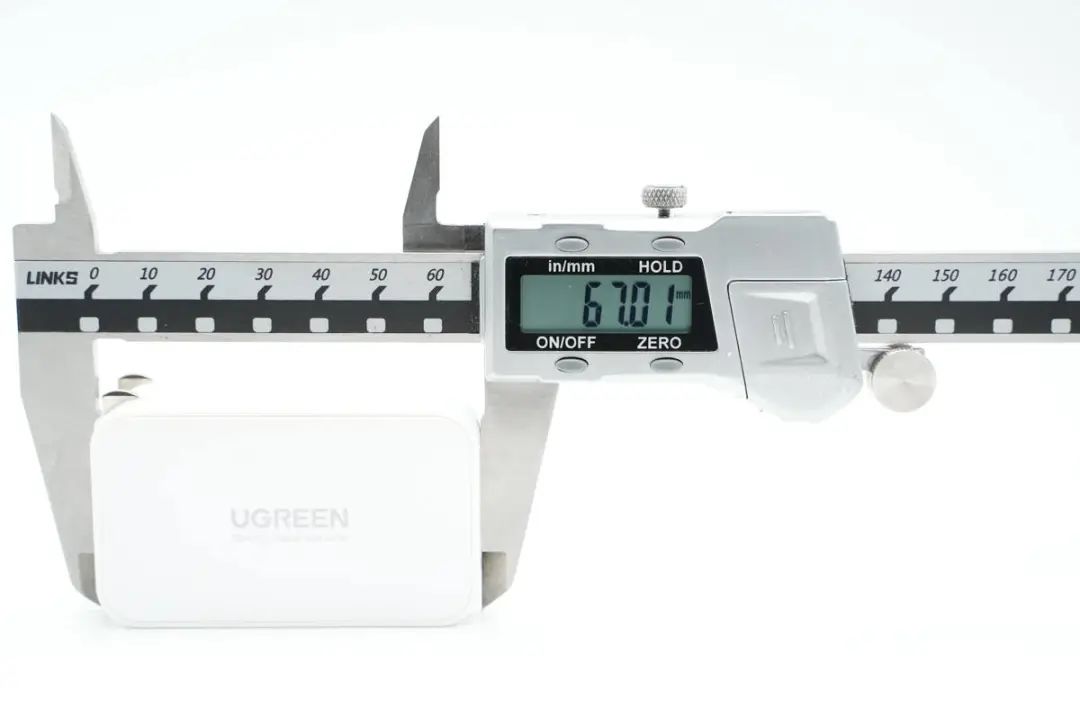

测得充电器机身长度为67.01mm。

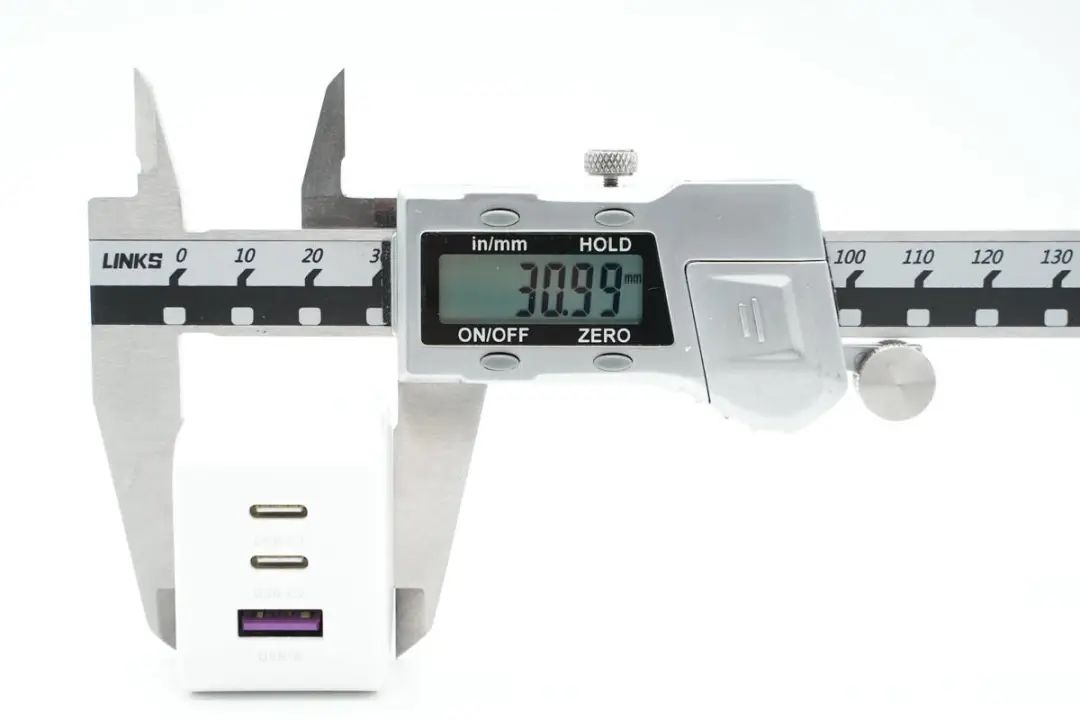

宽度为30.99mm。

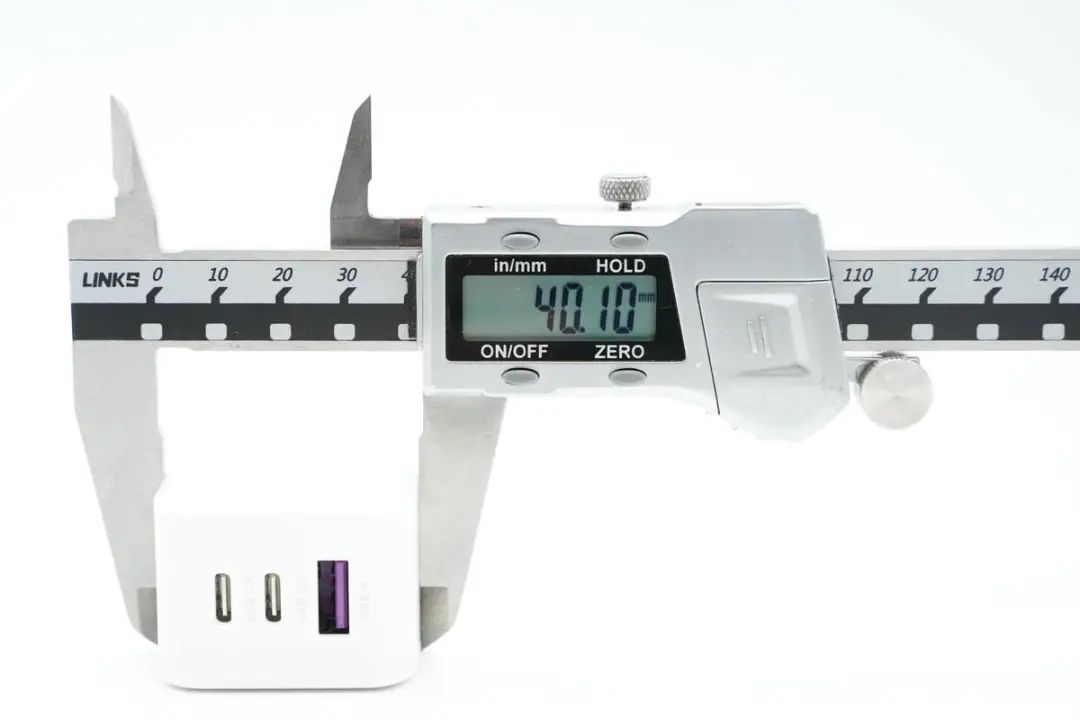

厚度为40.1mm。

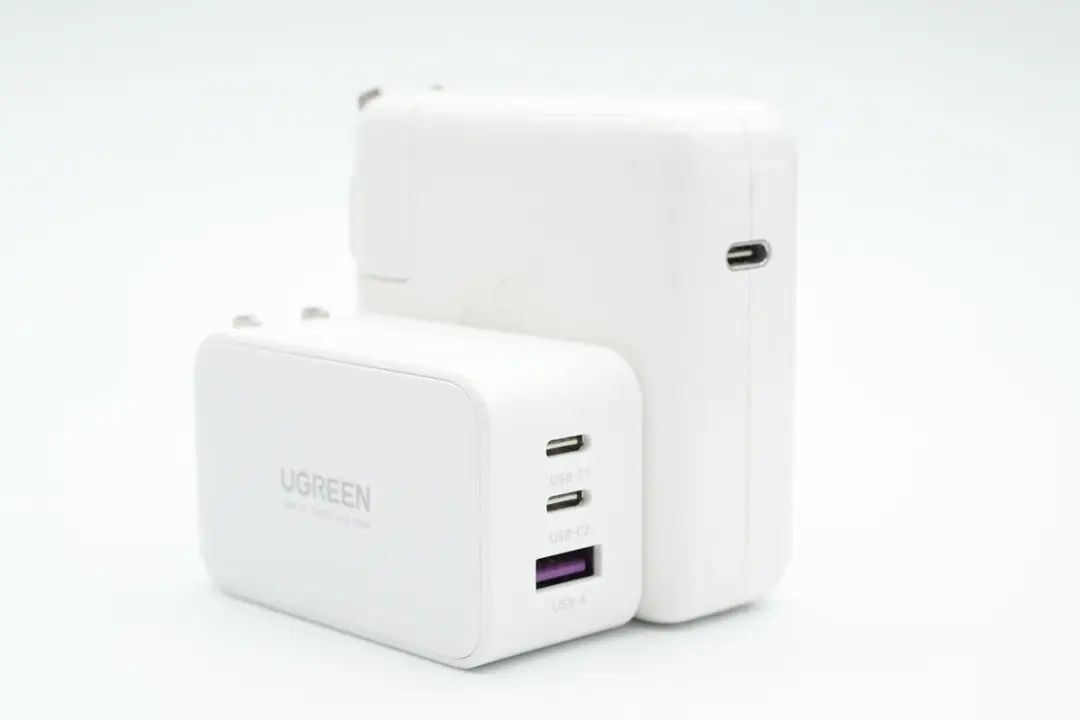

和苹果61W充电器对比，体积优势巨大。

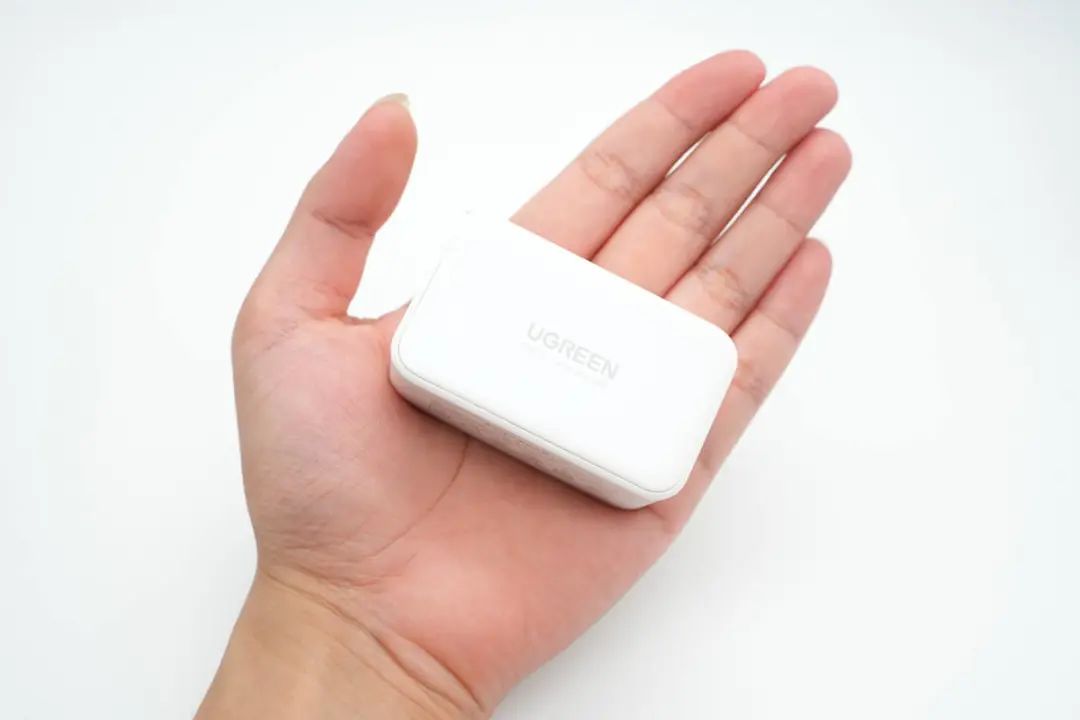

拿在手上的大小直观感受。

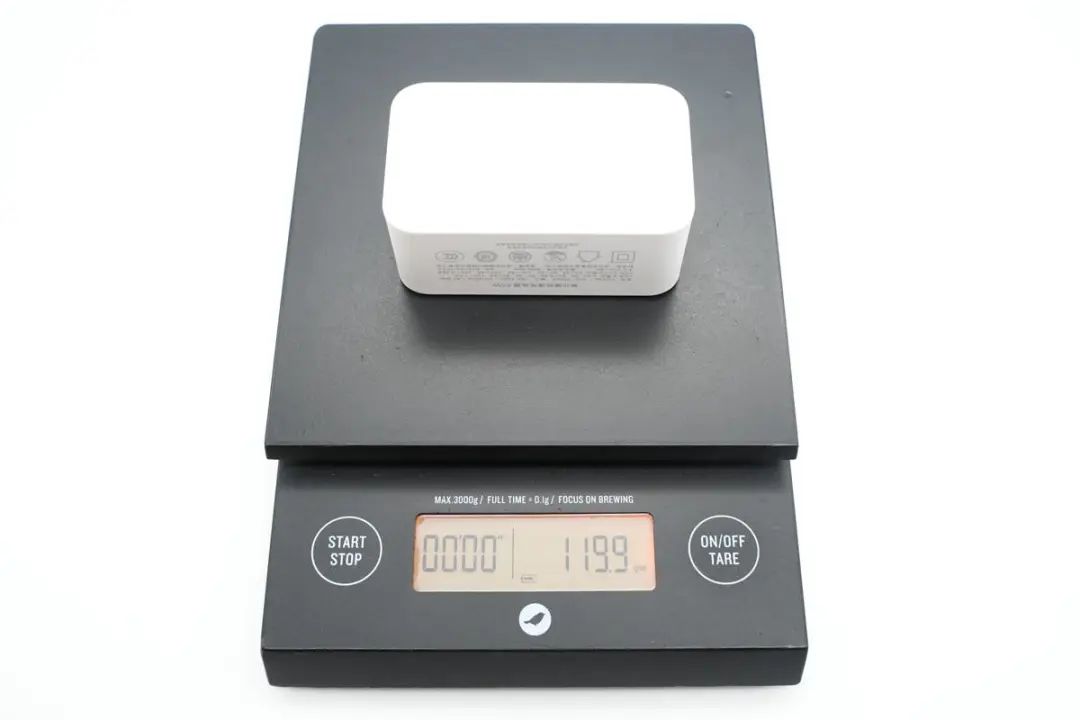

净重约为120g。

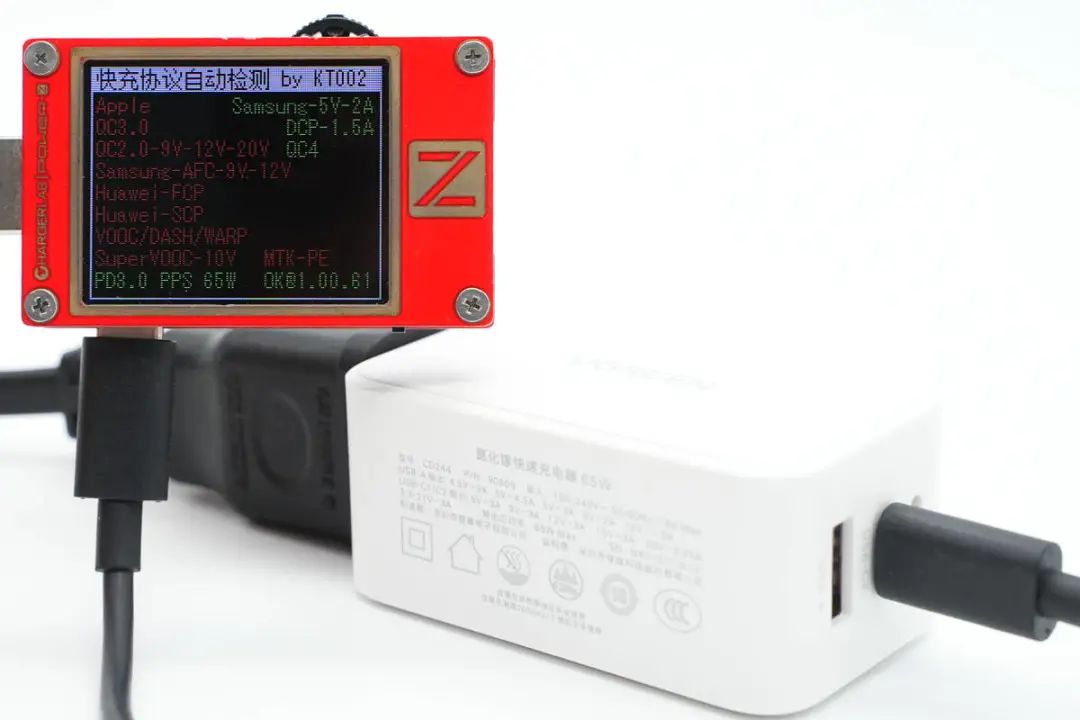

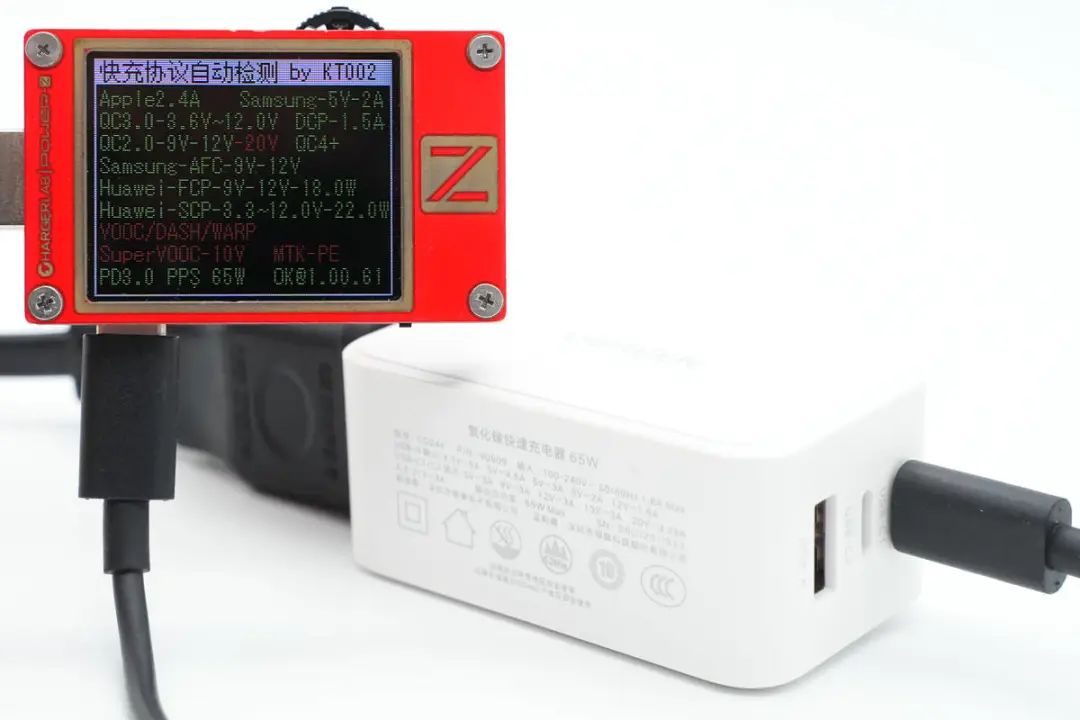

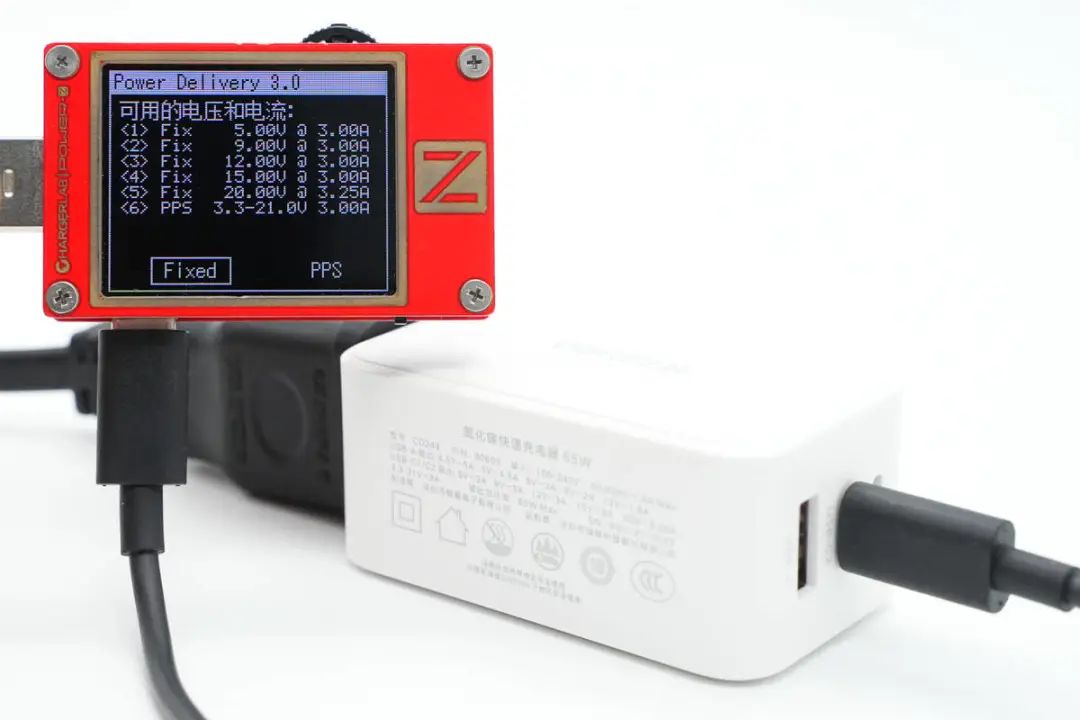

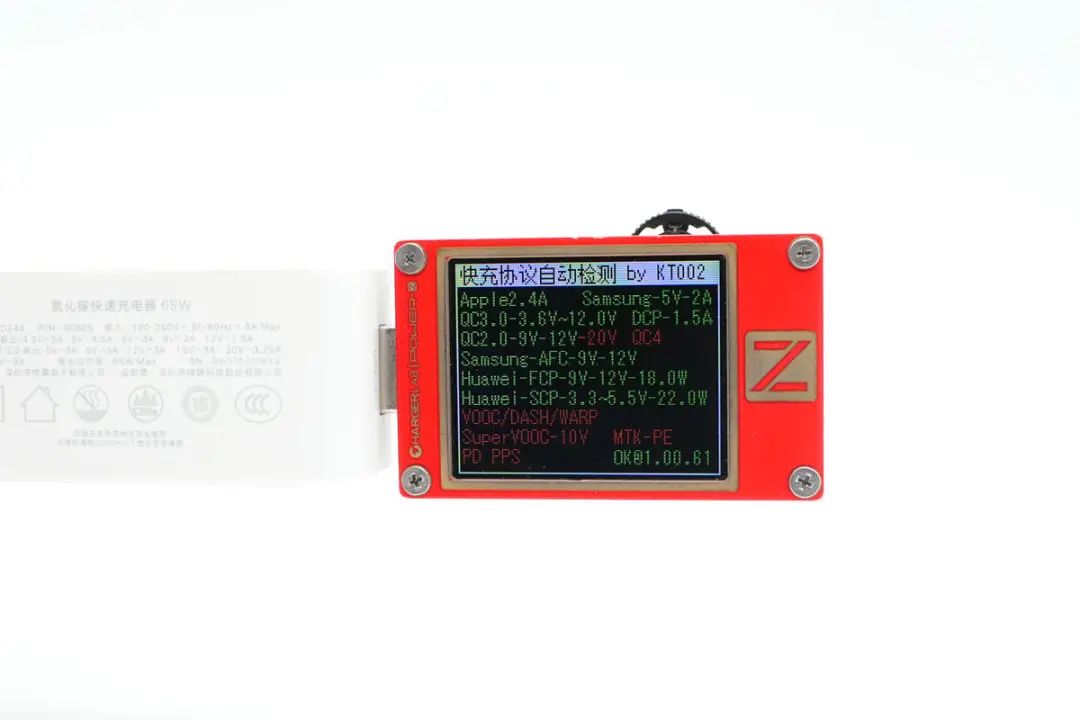

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC4.0+/3.0/2.0、AFC、SCP、FCP、PD3.0、PPS快充协议。

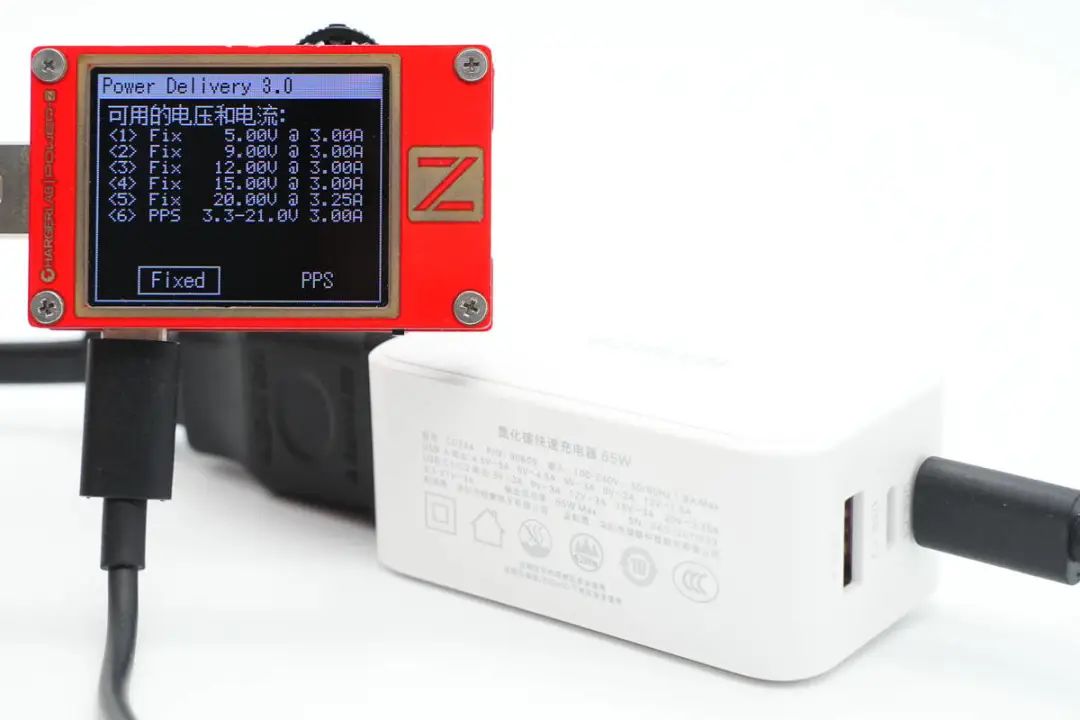

同时还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

测得USB-C2口支持PD3.0、PPS快充协议。

PDO报文和C1口的完全一样。

最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充协议。

绿联65W氮化镓充电器拆解

对绿联65W氮化镓充电器有了基本了解后，下面继续对其进行拆解，看看内部详细设计。

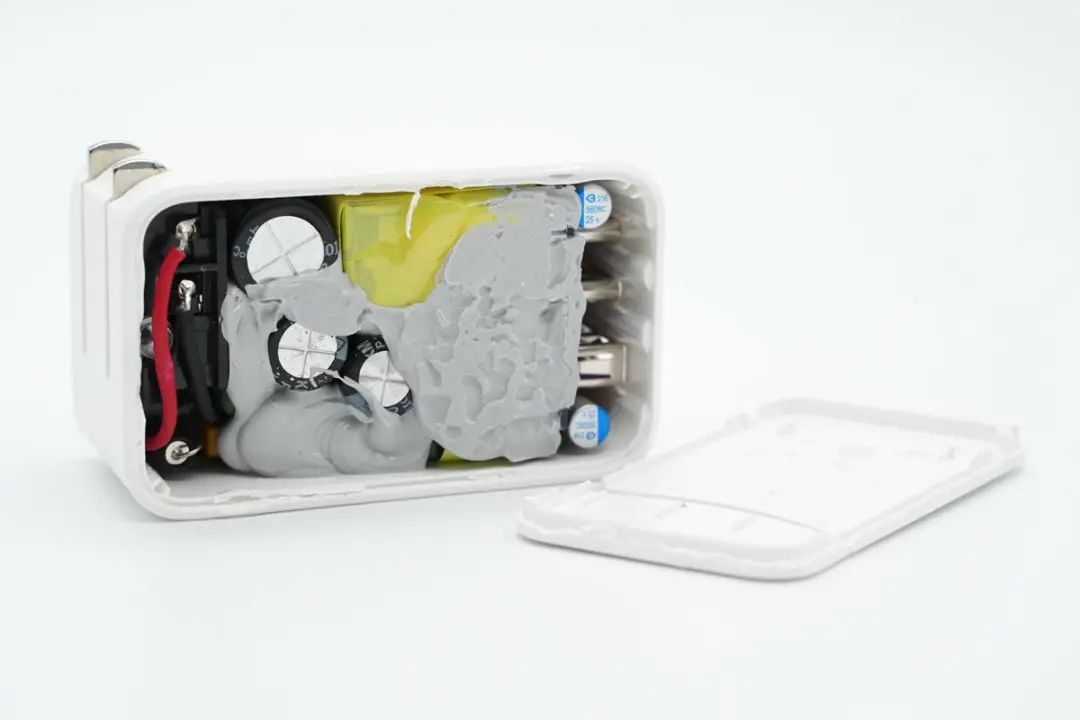

撬开机身侧面的外壳，外壳使用超声波焊接固定，内部PCBA模块涂有导热胶与外壳固定。

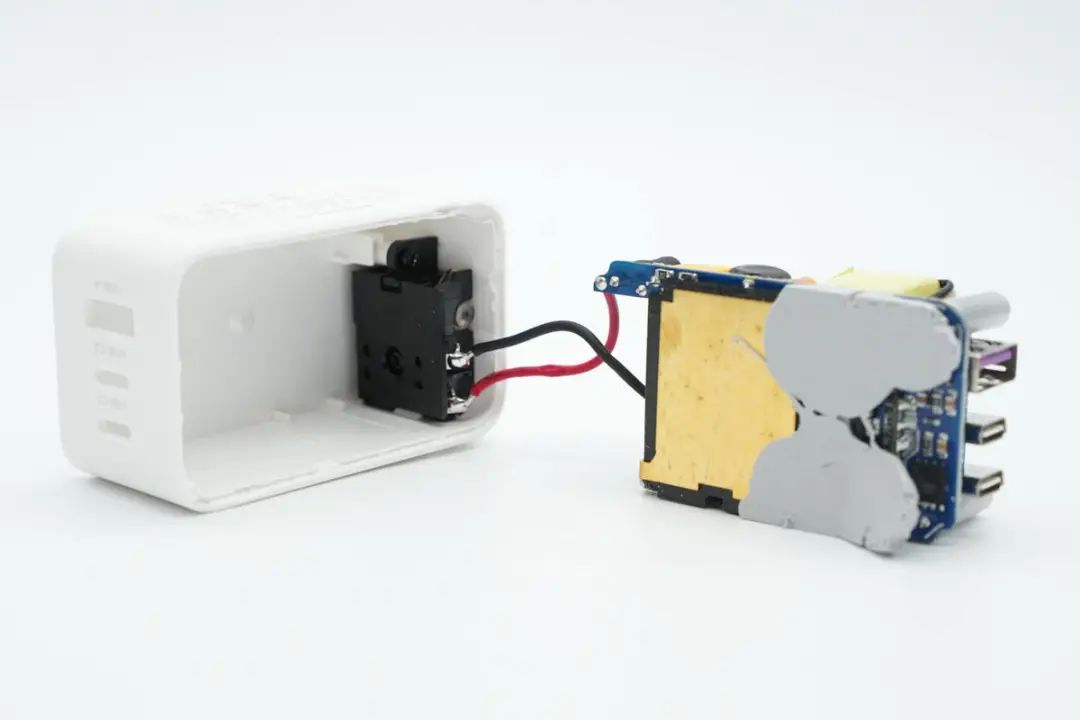

折叠插座模块采用塑料外壳固定，焊接导线连接到PCBA模块供电。PCBA模块背面焊接黄铜散热片，并使用胶水加固。

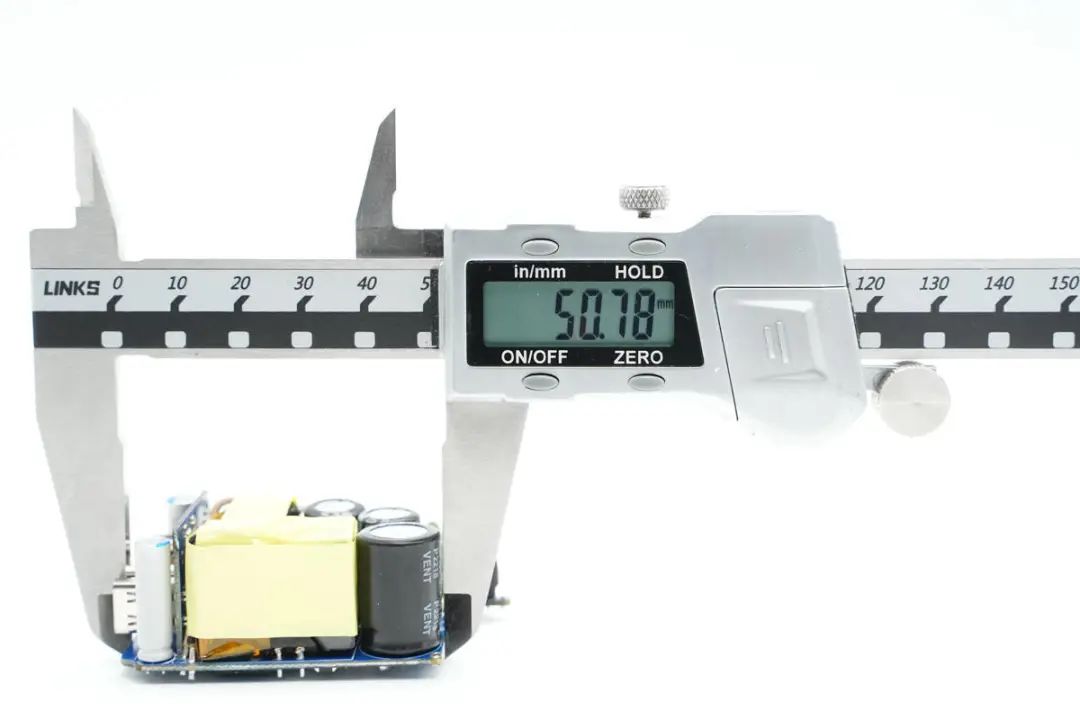

使用游标卡尺测得PCBA模块长度为50.78mm。

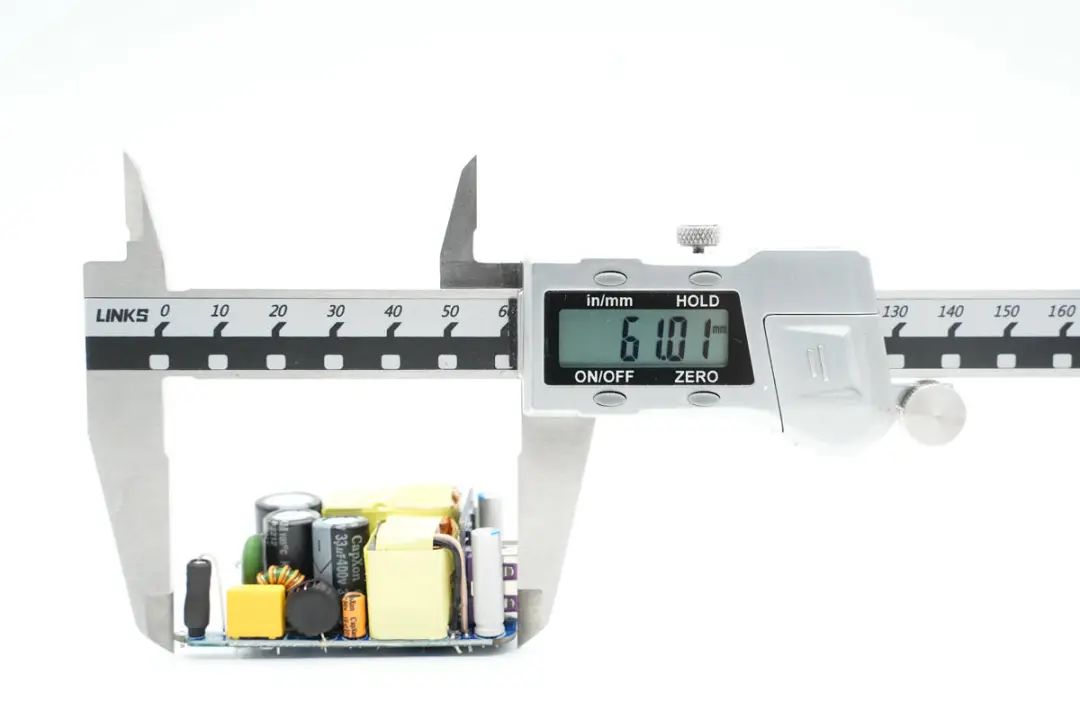

包括折叠插脚位置的长度约为61mm。

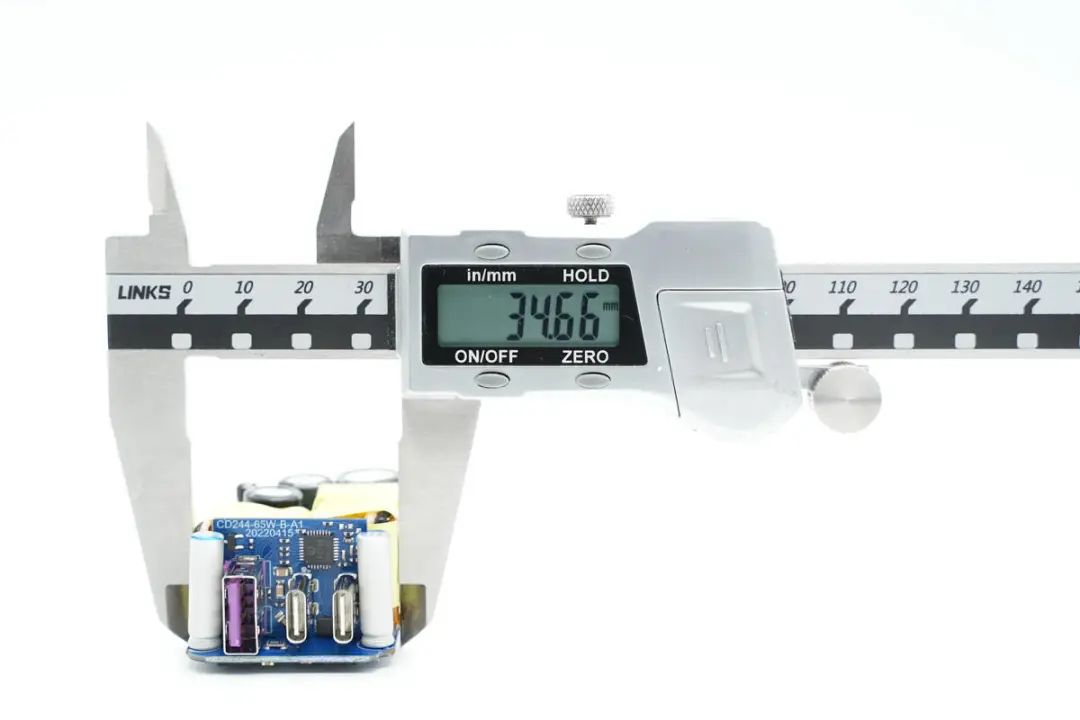

测得PCBA模块宽度约为34.66mm。

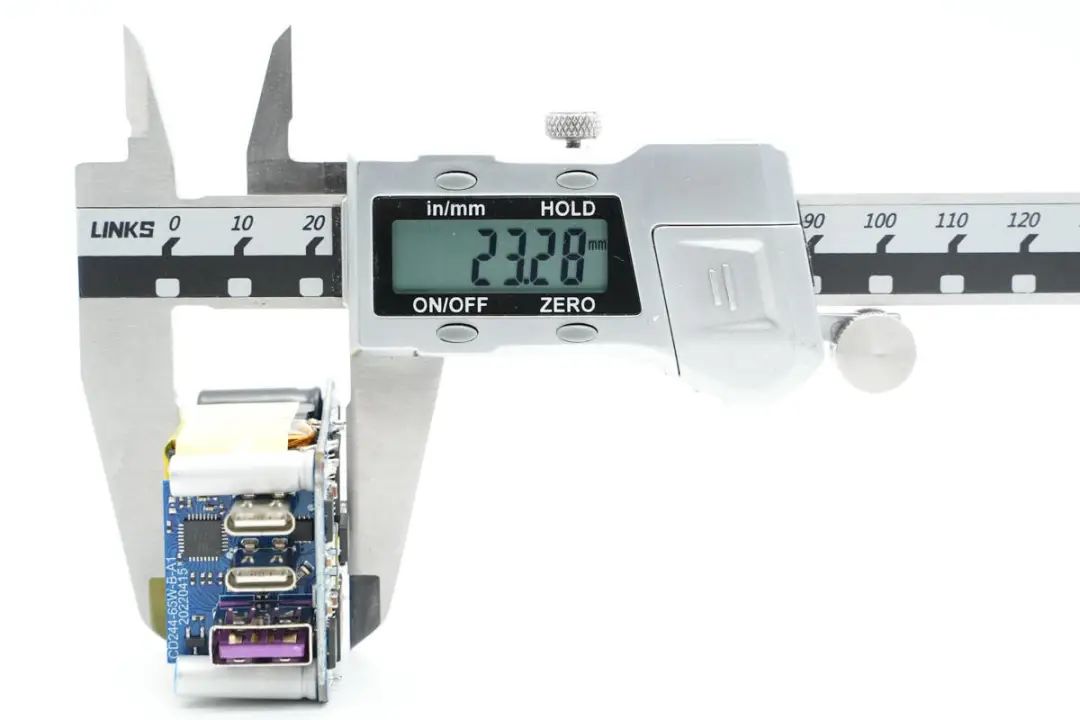

PCBA模块厚度约为23.28mm。

清理掉PCBA模块的导热胶，模块正面焊接两颗变压器，可以看出是由两路独立的开关电源组成，在单口输出时，双路电源并联共同输出，多口输出时，按照连接的设备，进行功率独立分配。

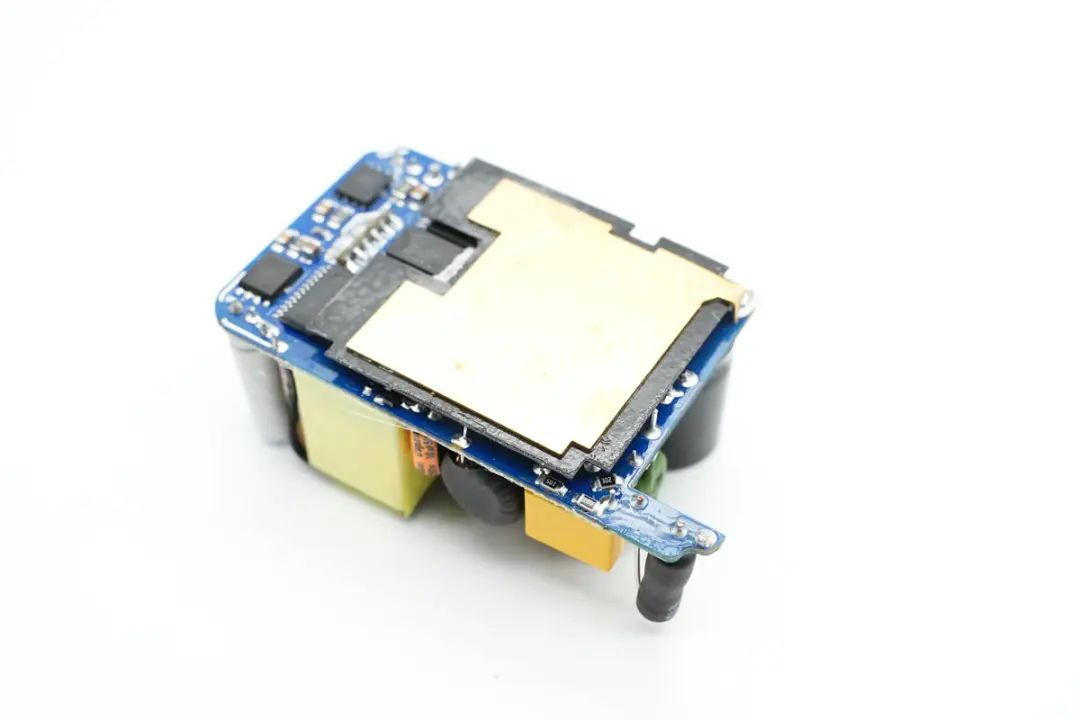

PCBA背面覆盖一片黄铜散热片，下面粘贴麦拉片绝缘。

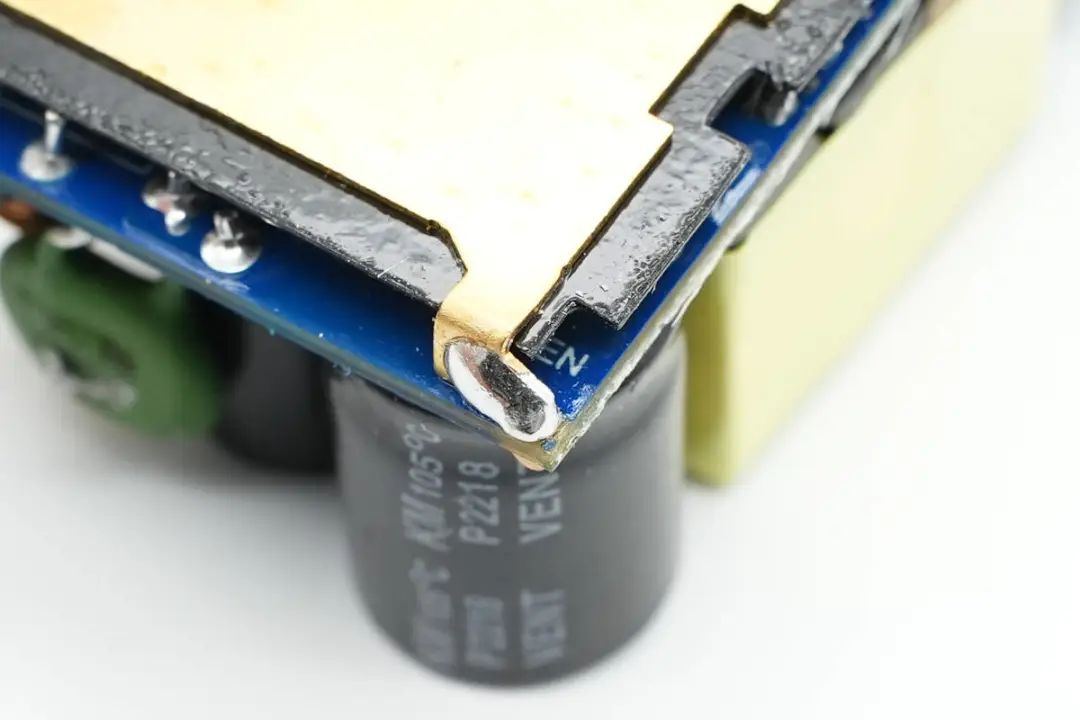

散热片通过焊接固定在PCB上。

焊下散热片，下面是两颗PI的电源芯片和整流桥。

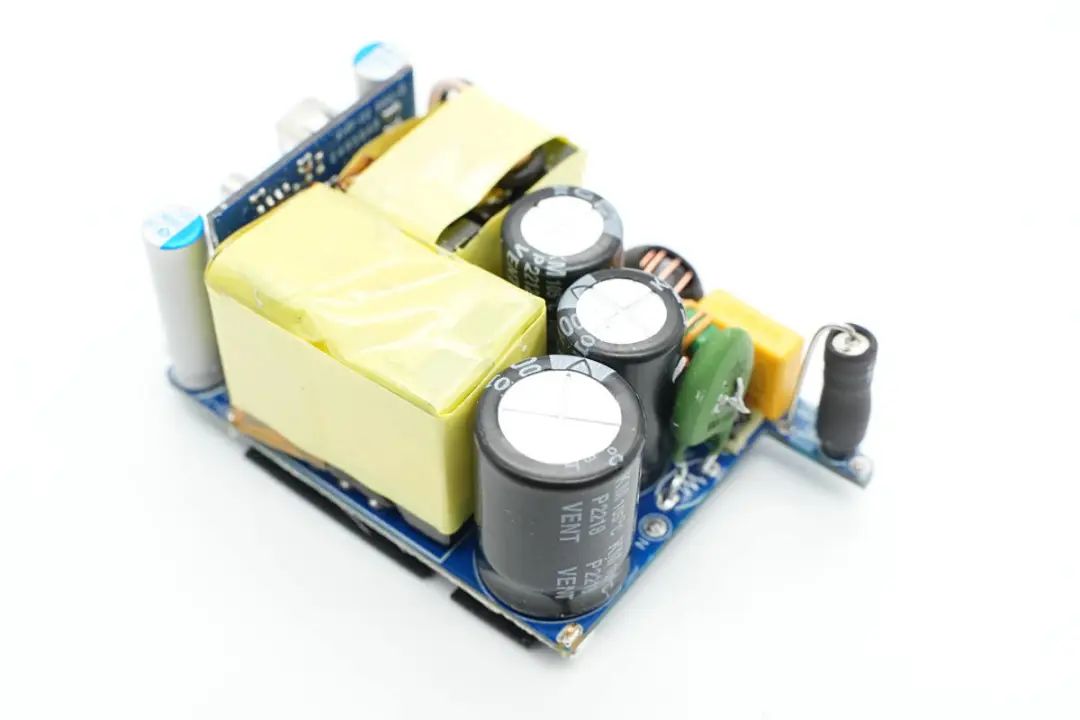

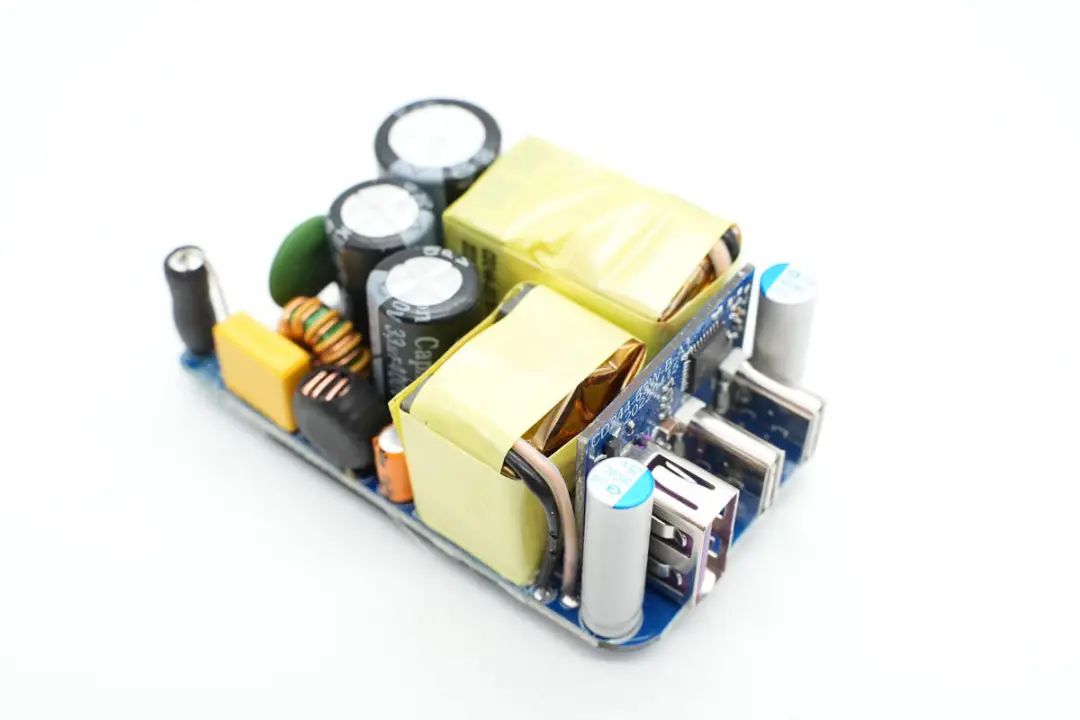

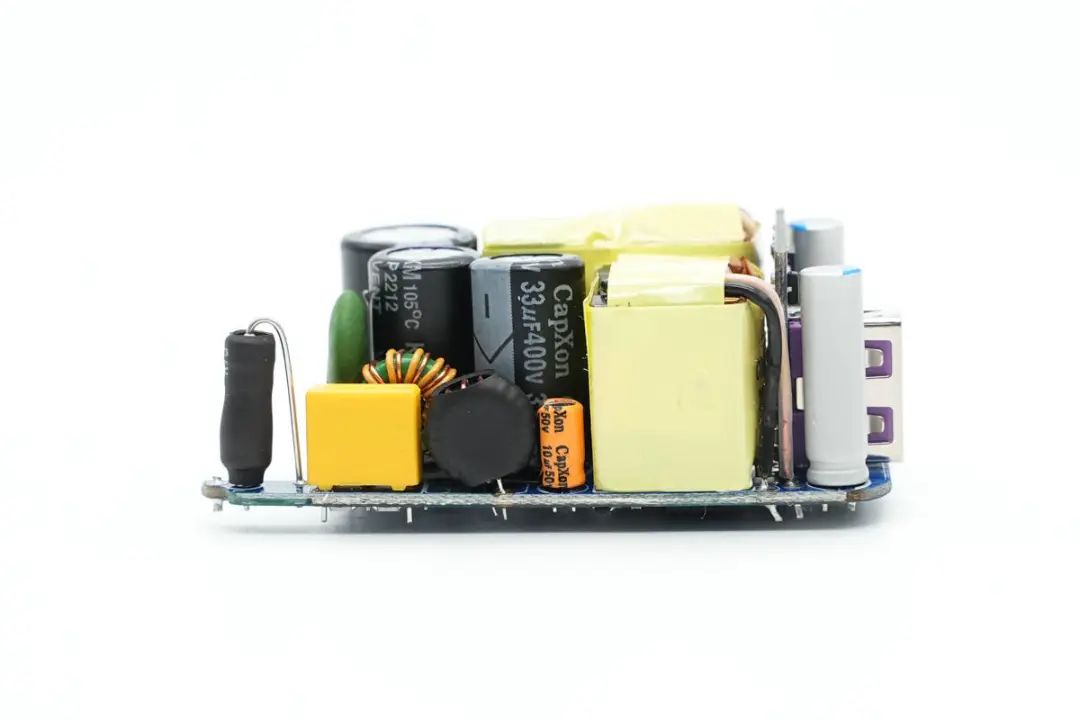

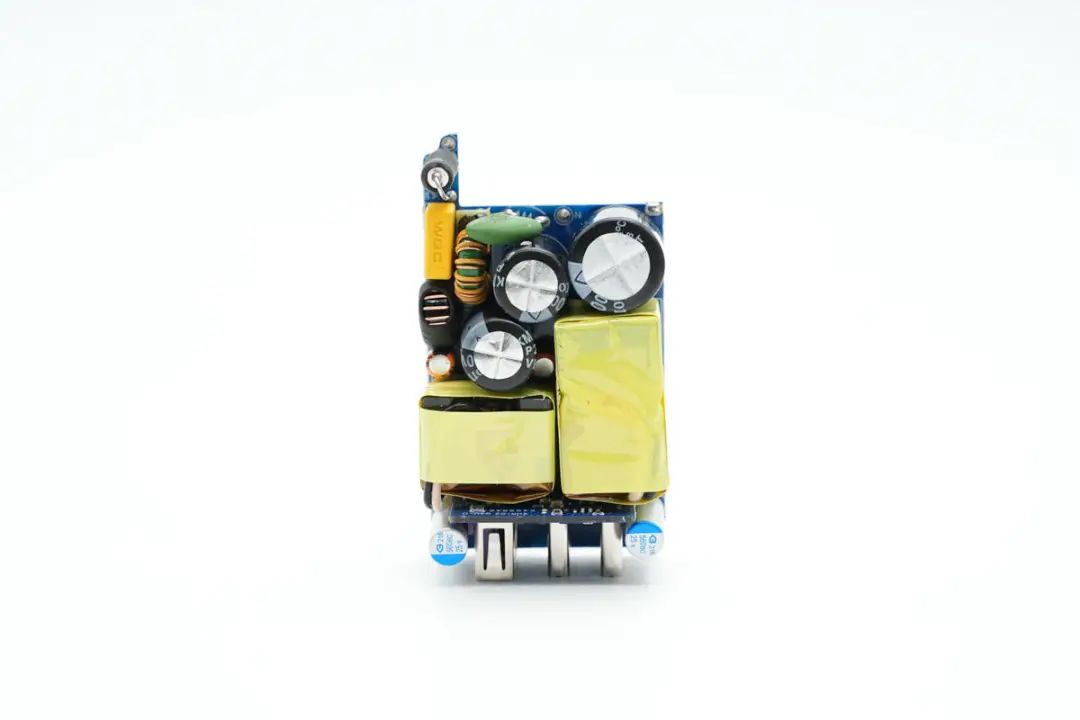

PCBA模块正面一览，近似于常见的三段式结构，顶部为高压滤波电容，中间为一大一小两颗开关变压器，底部小板焊接USB母座，两侧是输出滤波固态电容。

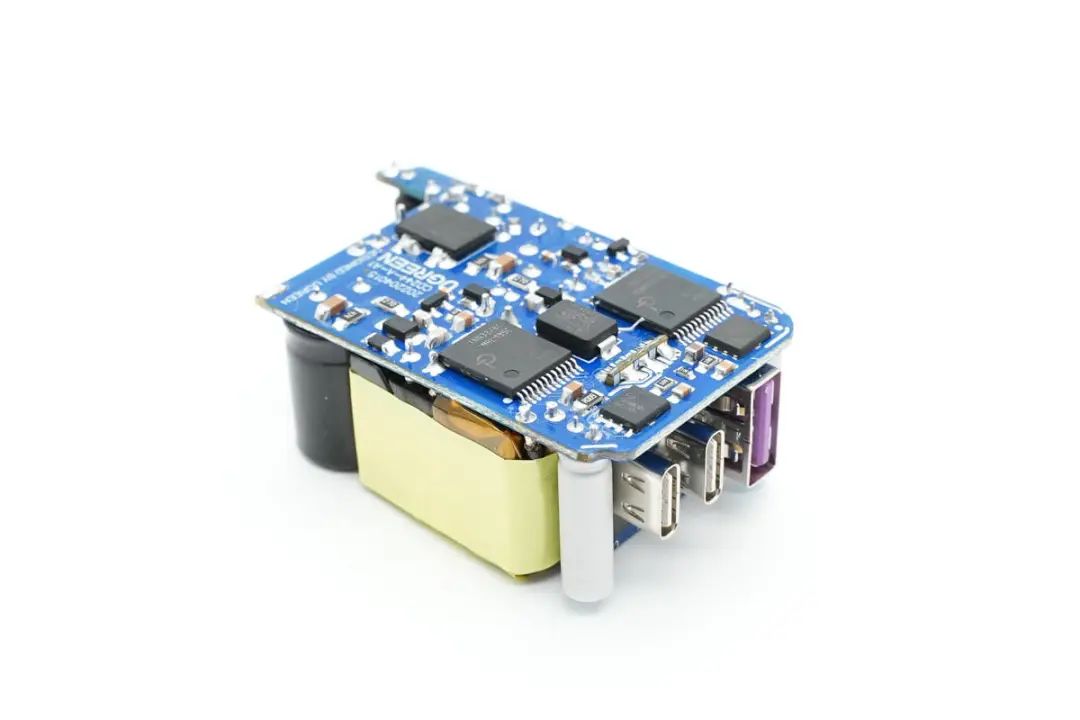

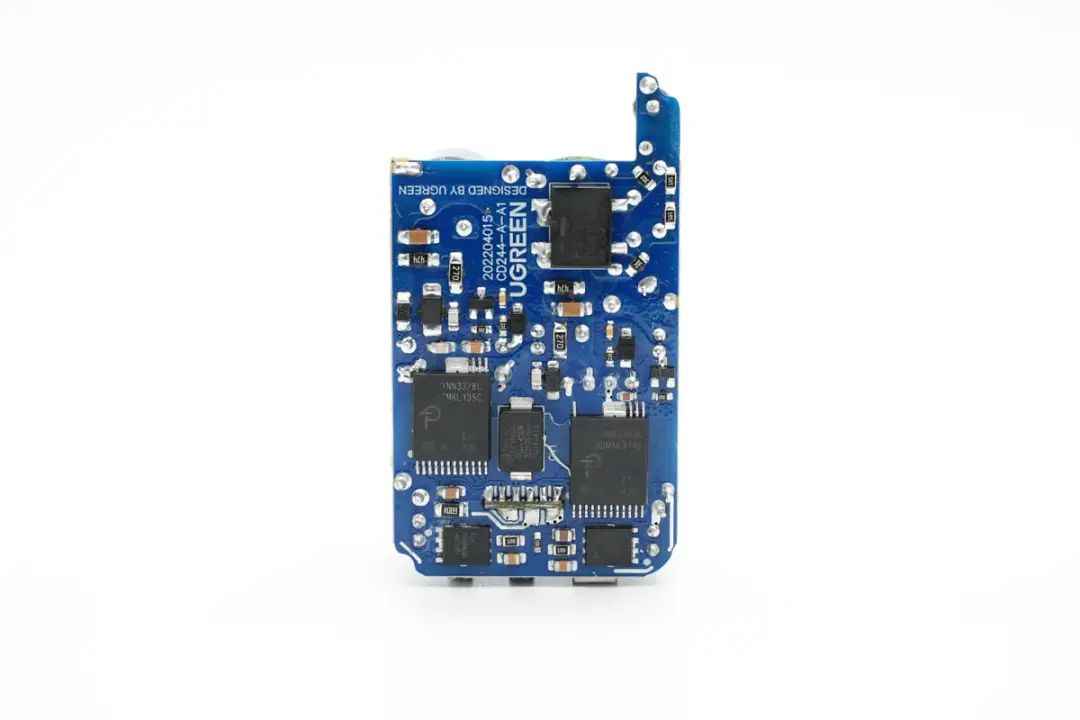

PCBA模块背面焊接整流桥，两颗PI的高集成电源芯片和对应的同步整流管，在两颗电源芯片中间焊接一颗贴片Y电容。

通过对充电器PCBA模块正反面的观察，绿联这款65W充电器内置两路反激开关电源，宽电压范围输出，输出电压由协议芯片控制，实现双口独立快充输出。当只有一个接口输出时，自动将两路电源输出并联，满足大功率输出需求。下面我们就从输入端开始了解各个元器件的信息。

电源输入端焊接保险丝，X电容，NTC浪涌抑制电阻，共模电感，高压电解电容和差模电感等。

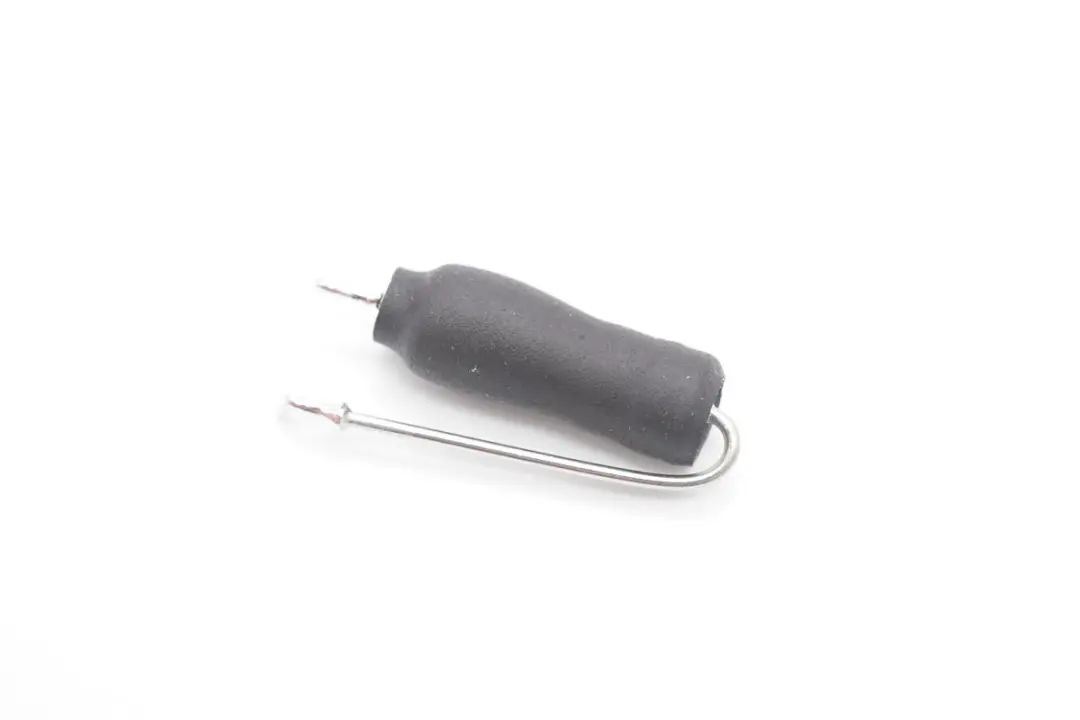

保险丝外套热缩管保护。

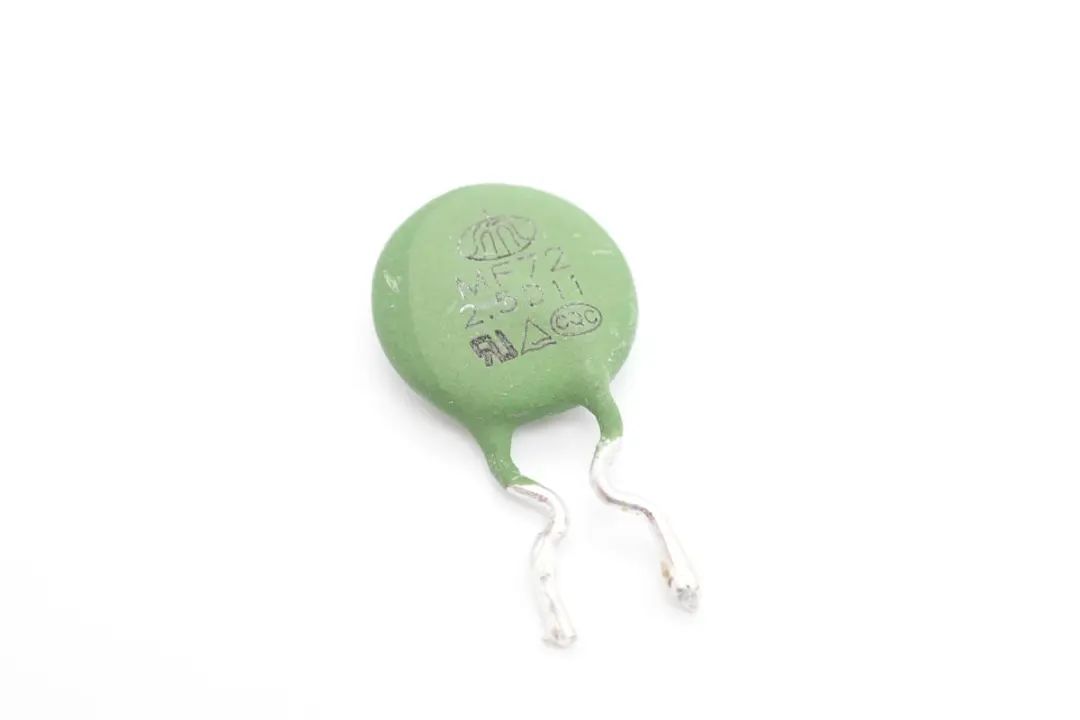

NTC热敏电阻来自时恒，型号为MF72，2.5D11，冷态电阻为2.5Ω，串联在输入端用于抑制上电时的浪涌电流。

共模电感使用绝缘线和漆包线绕制，底部固定绝缘板。

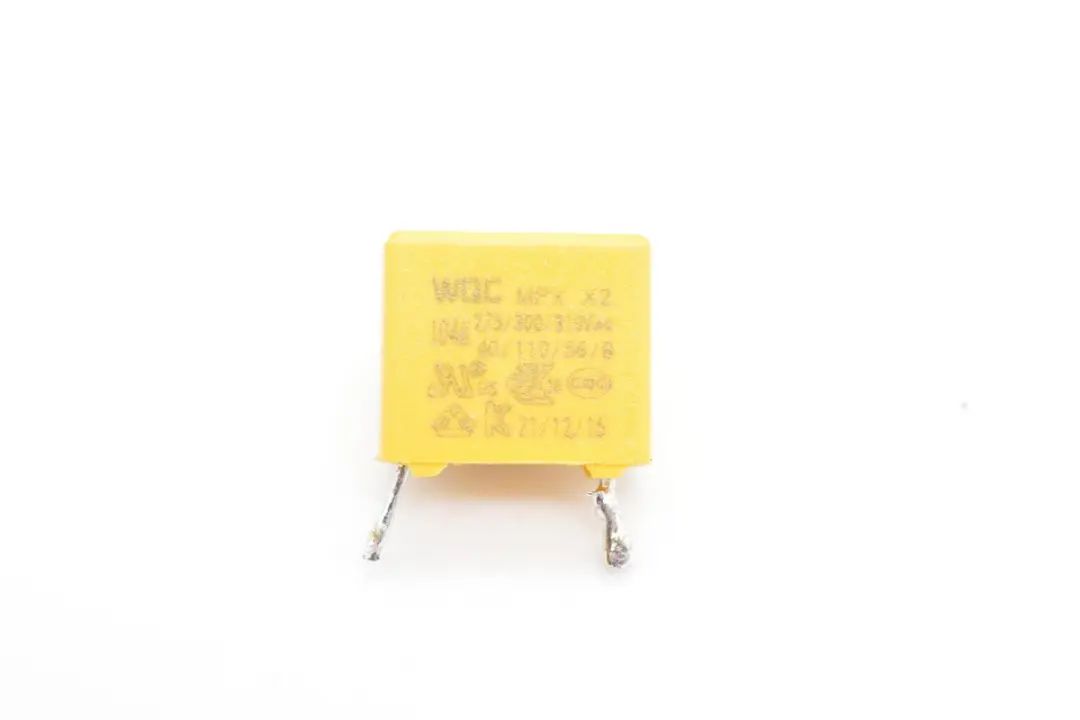

安规X2电容来自WQC威庆，规格为0.1μF。

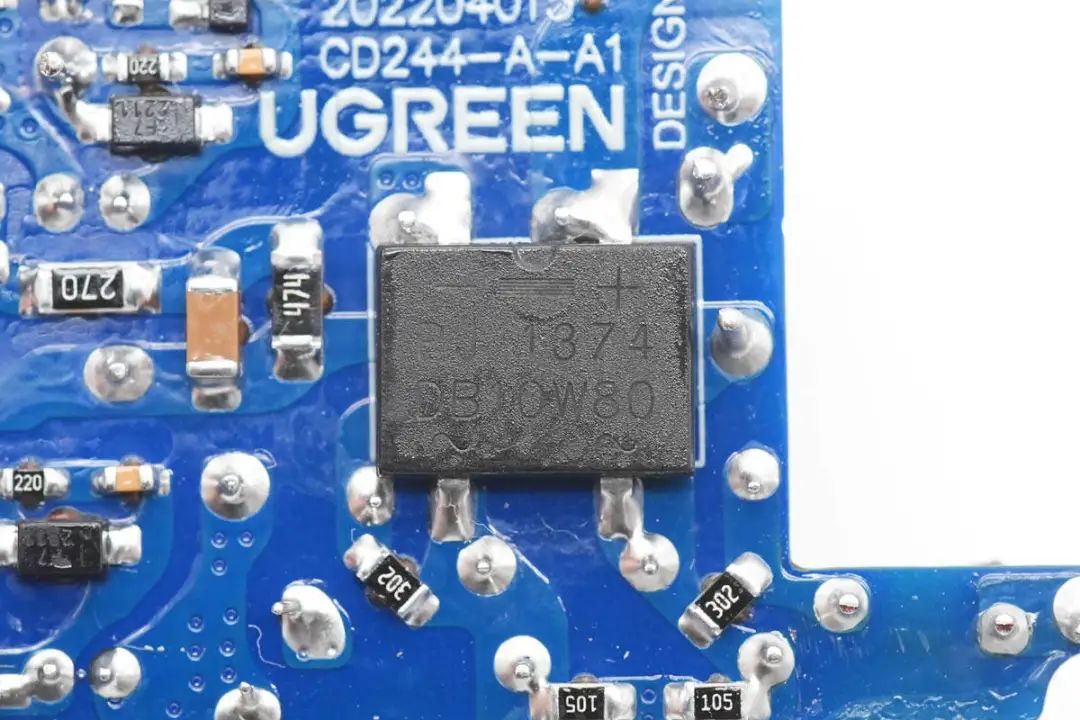

整流桥丝印DB10W80，将交流电整流成脉动直流电输出。

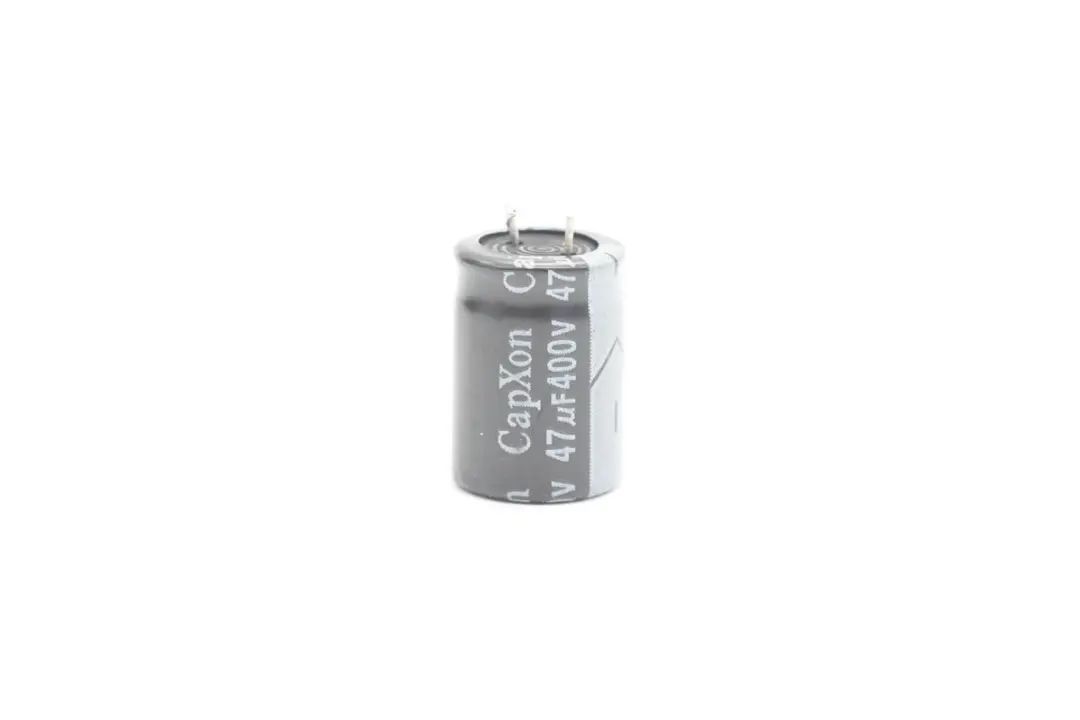

初级滤波电容来自丰宾，其中一颗规格为47μF 400V。

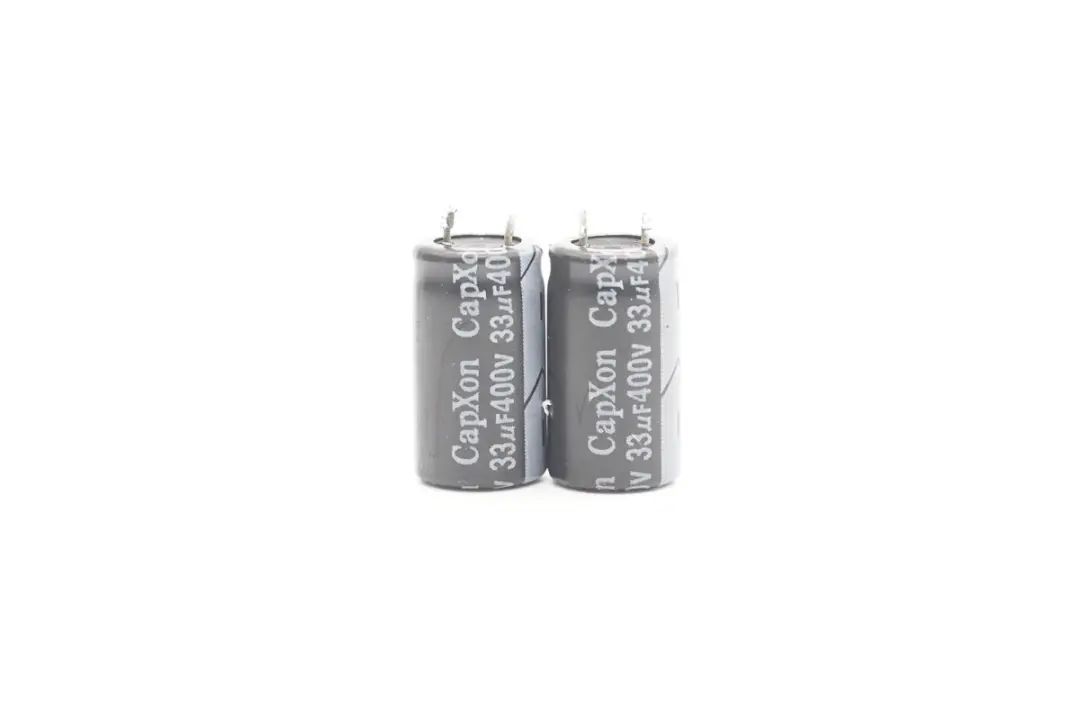

另外两颗规格为33μF 400V，共计113μF容量。

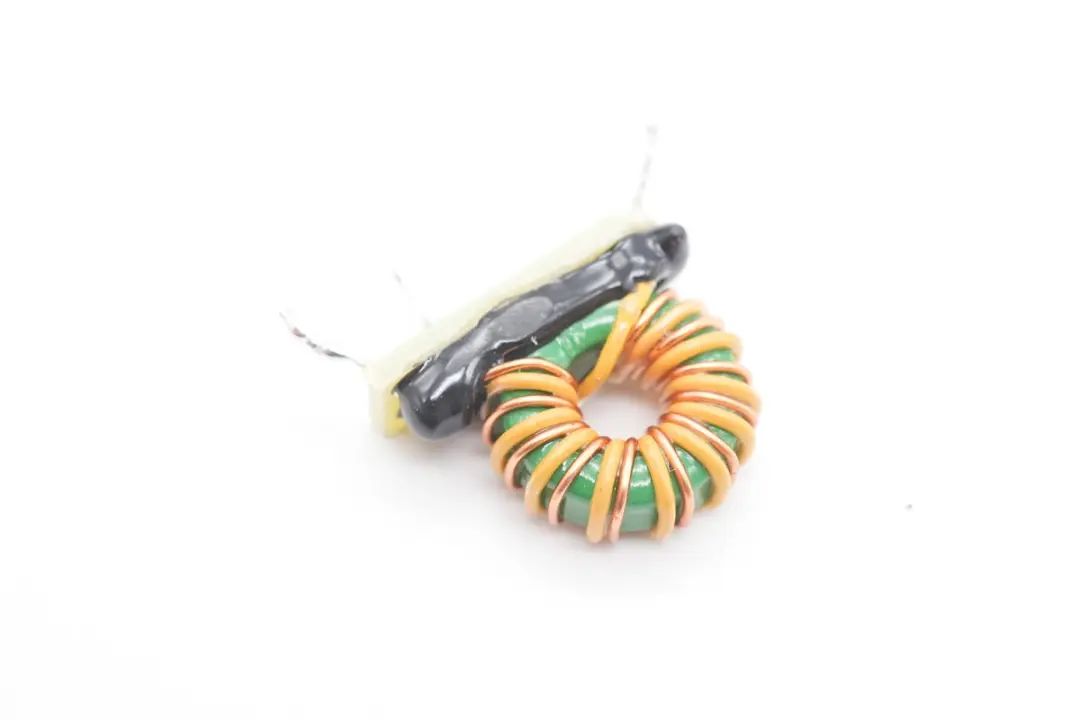

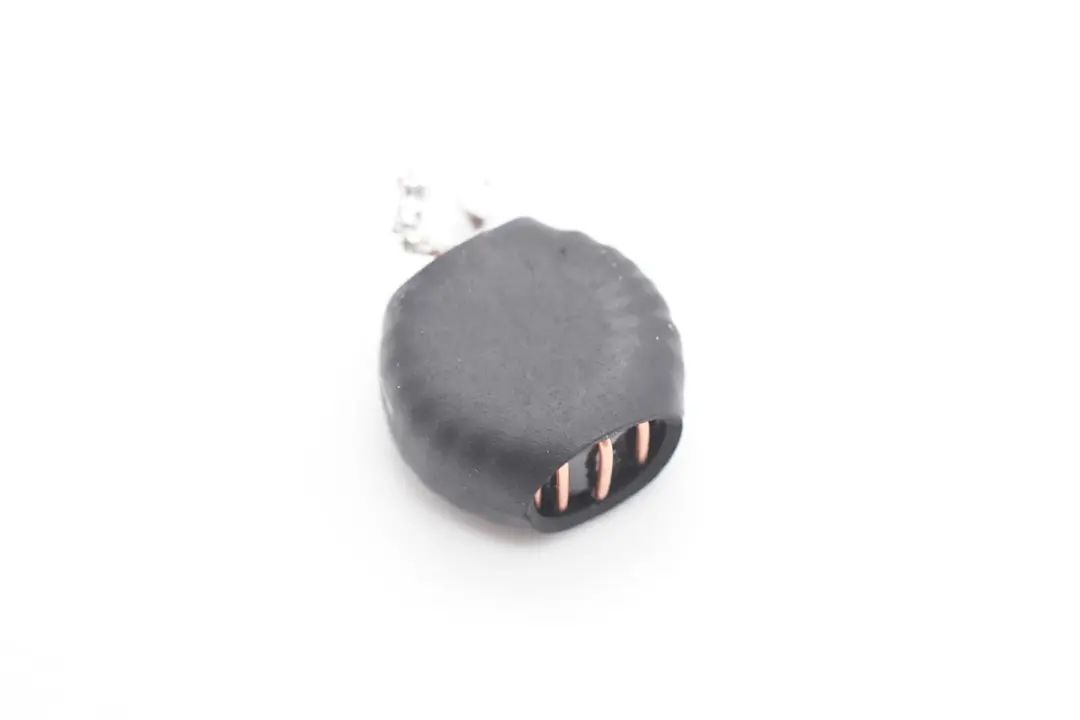

差模电感采用磁环绕制，外套热缩管绝缘。

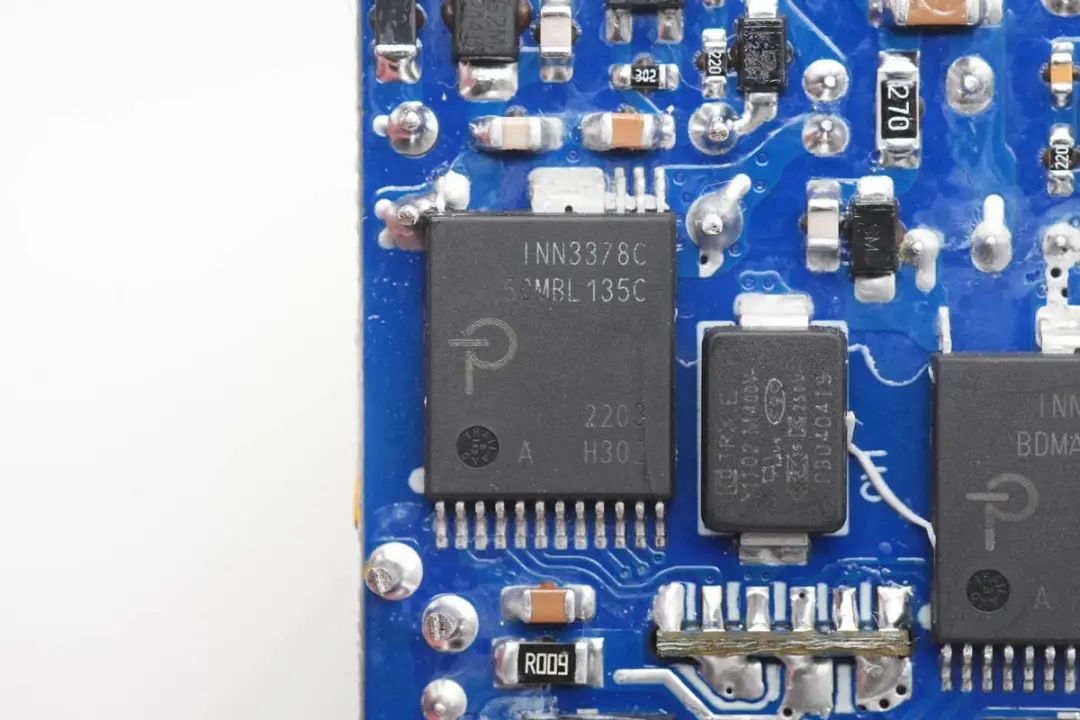

绿联65W氮化镓充电器主控芯片采用PI INN3378C，采用PowiGaN技术，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出55W功率，降额使用。

PI官方的资料显示，INN3378C属于InnoSwitch3-Pro家族，它采用了PI独家的PowiGaN技术，也就是内置了GaN氮化镓功率器件，相比传统MOSFET可以输出更大功率。

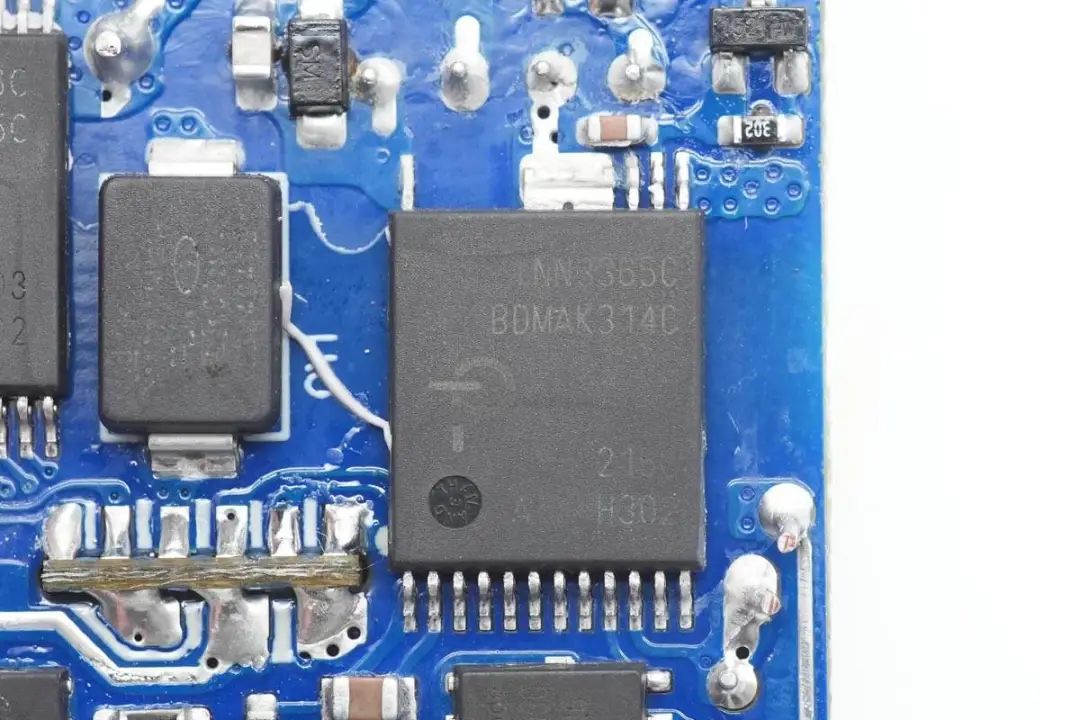

另一颗主控芯片型号为INN3365C，同样为InnoSwitch3-Pro系列，支持适配器中22W宽电压应用，两颗主控芯片配合一大一小变压器组成两路独立的开关电源。

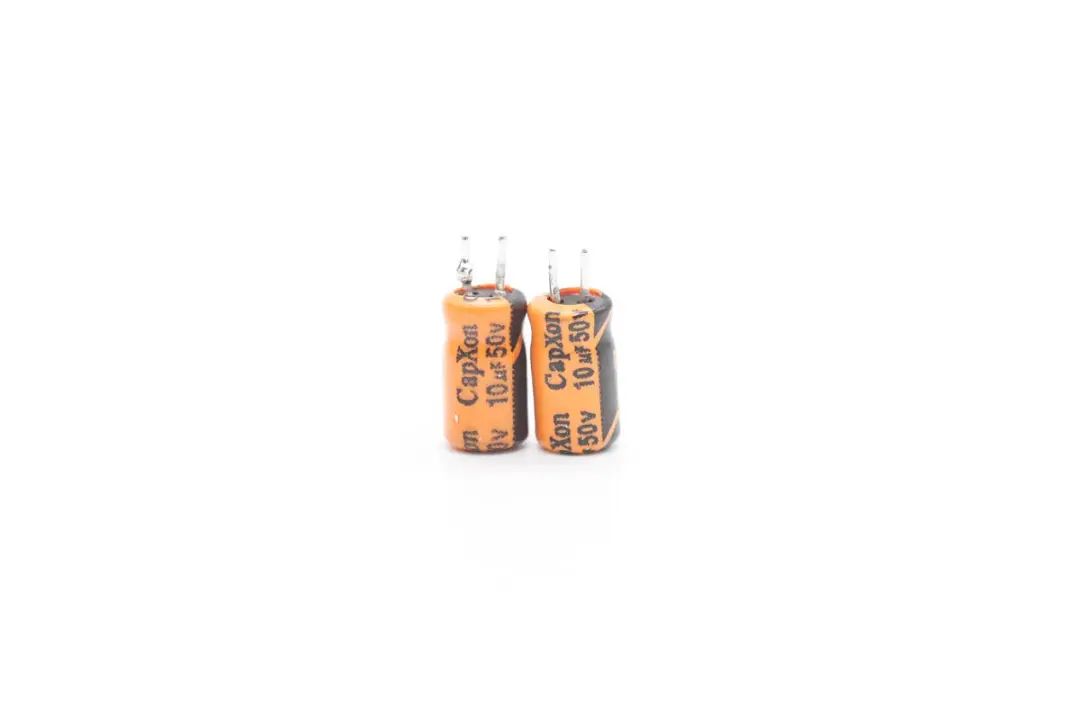

两颗电解电容用于为初级主控芯片供电，来自丰宾，规格为10μF 50V。

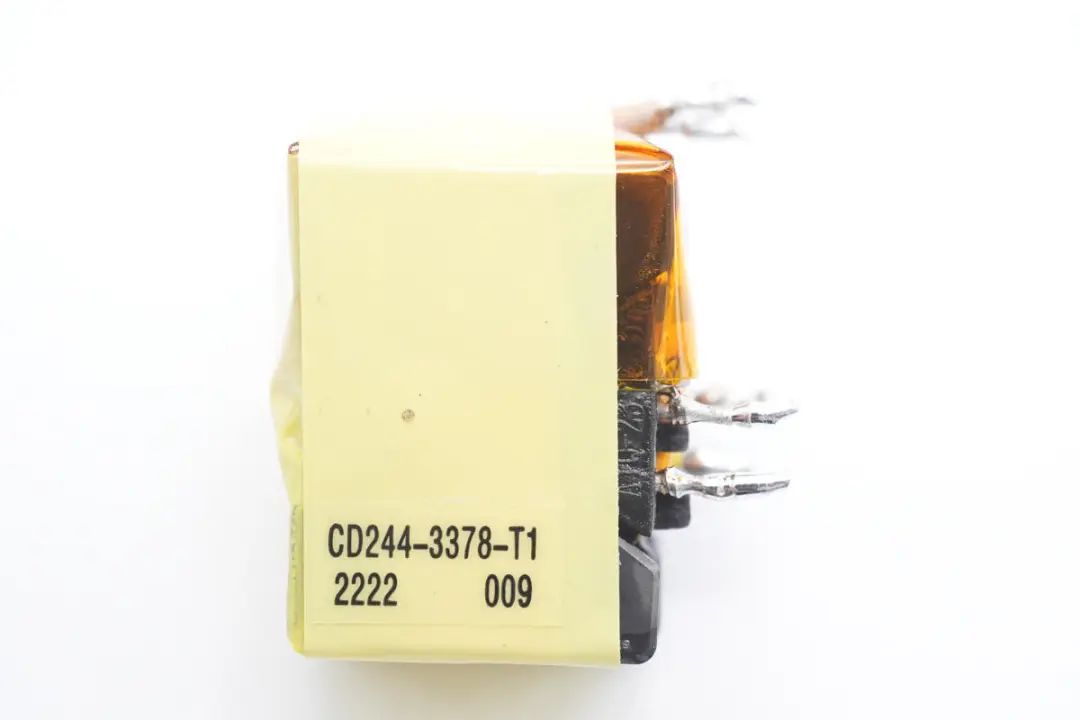

充电器内部的变压器，CD244表示产品型号，3378表示搭配INN3378C使用。

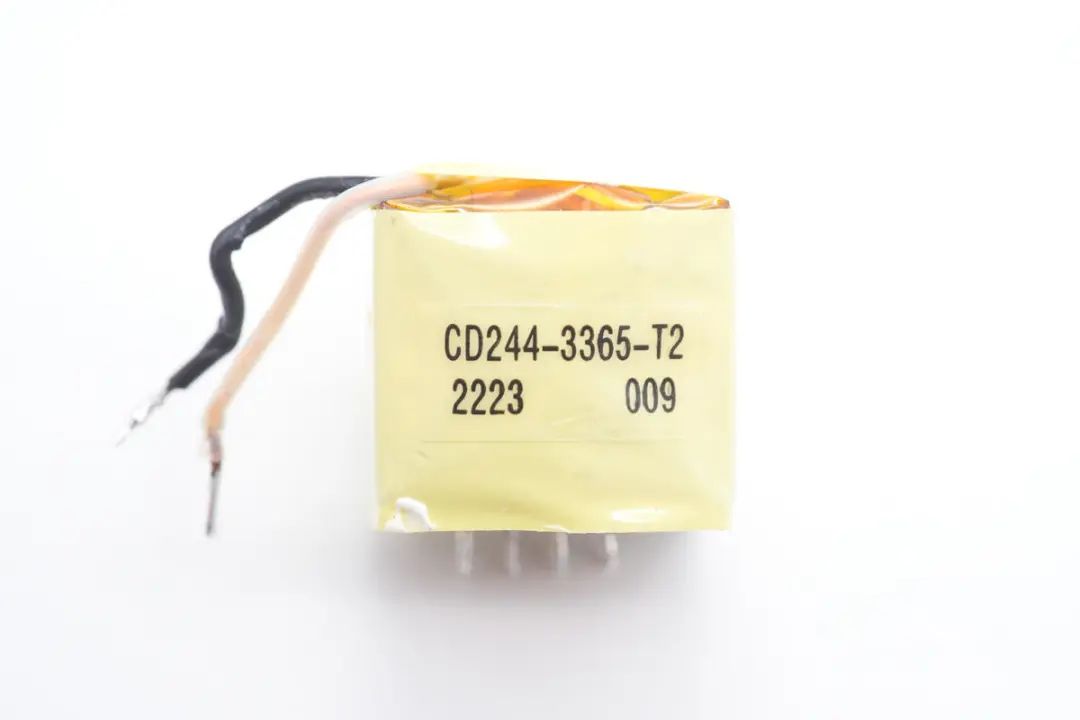

另一颗较小的变压器，3365表示搭配INN3365C使用。

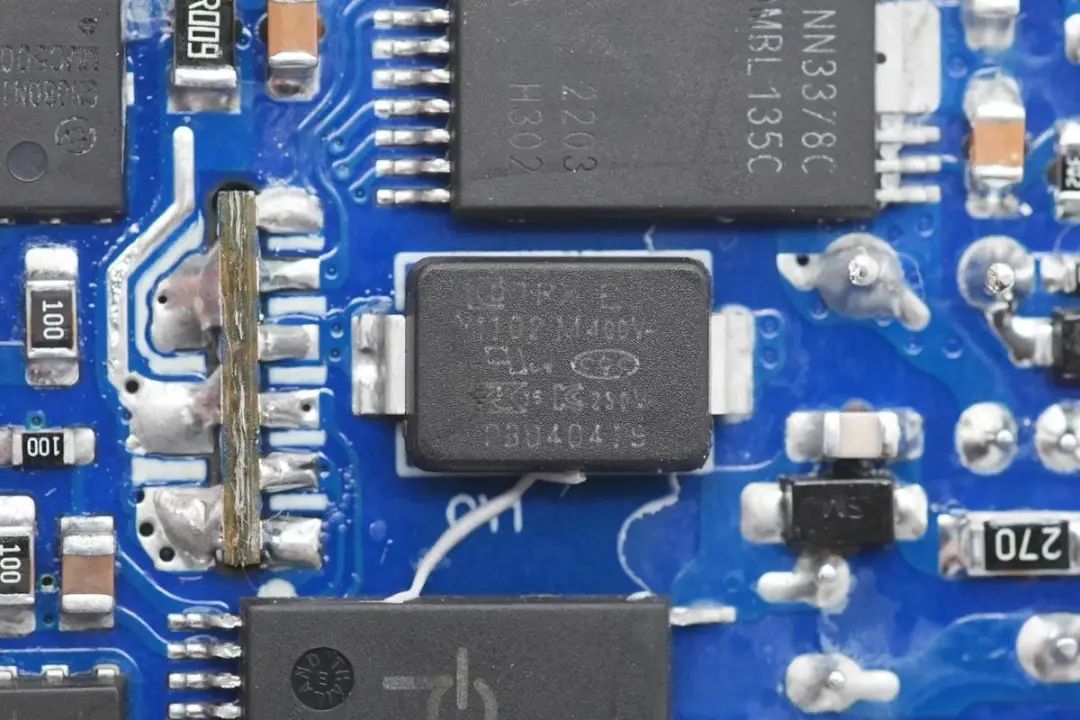

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

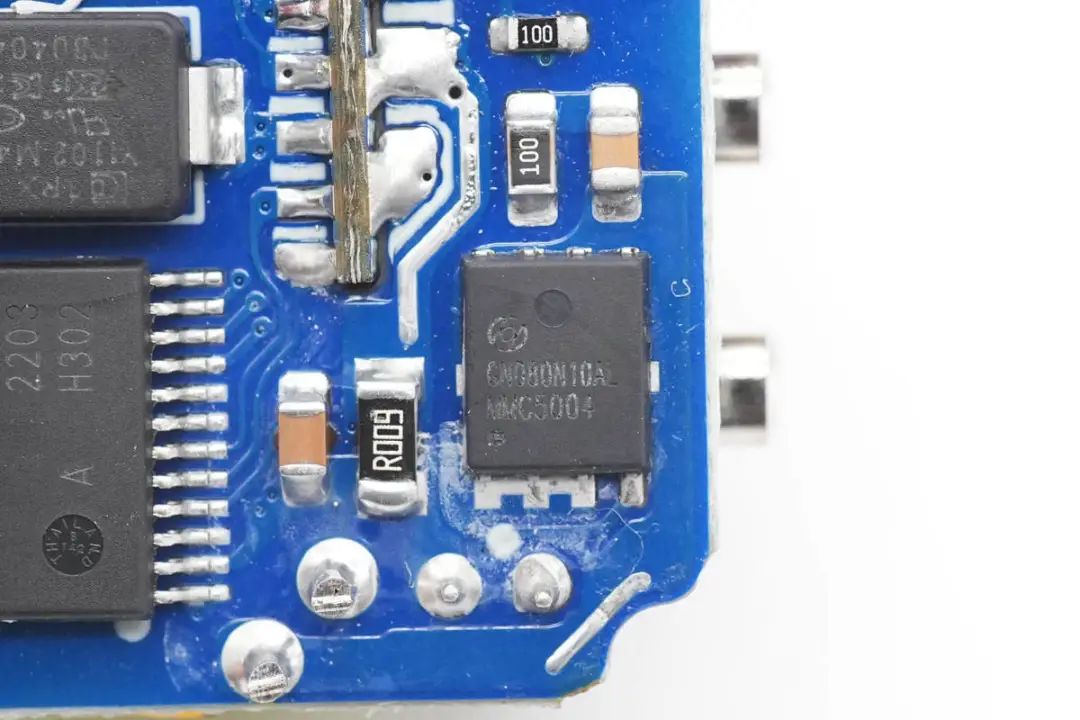

对应INN3378C氮化镓主控芯片的同步整流管来自恒泰柯，型号为HGN080N10AL，是一颗耐压100V的NMOS，导阻为6.5mΩ，采用DFN5*6封装。

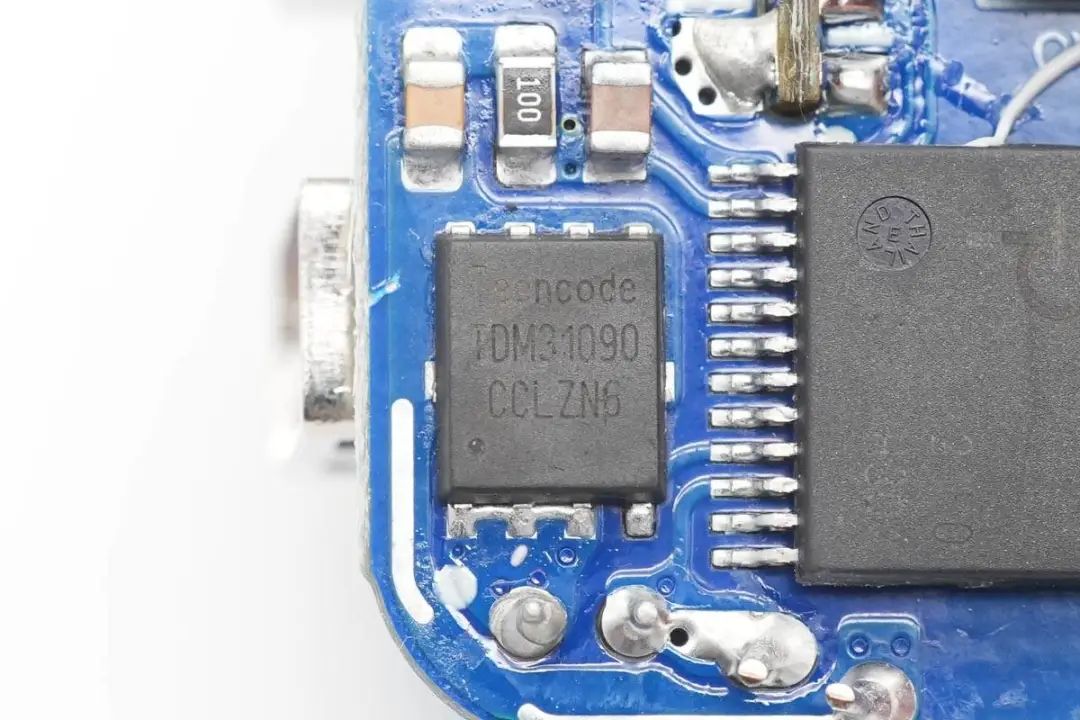

对应INN3265C主控芯片的同步整流管来自泰德，型号为TDM31090。

两颗输出滤波电容来自绿宝石，BC系列固态电容，规格均为560μF 25V。

充电器输出端垂直焊接一块小板，小板上焊接协议芯片和输出母座。

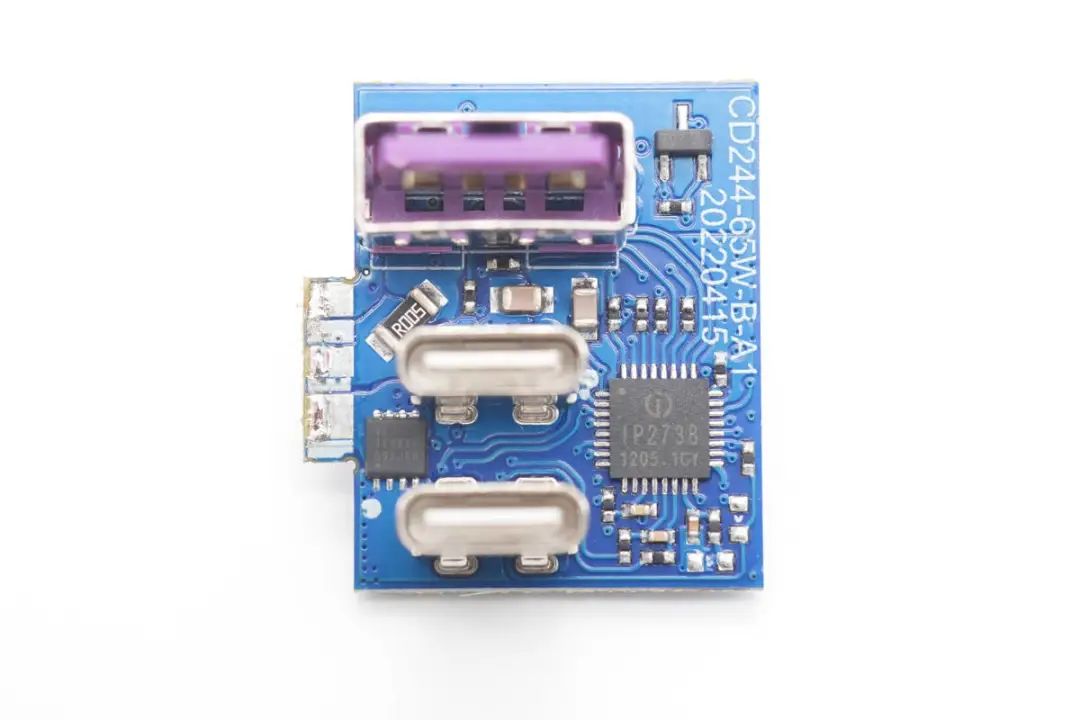

小板正面焊接一颗协议芯片，USB-A口和两个USB-C接口以及对应的VBUS开关管和电流取样电阻。

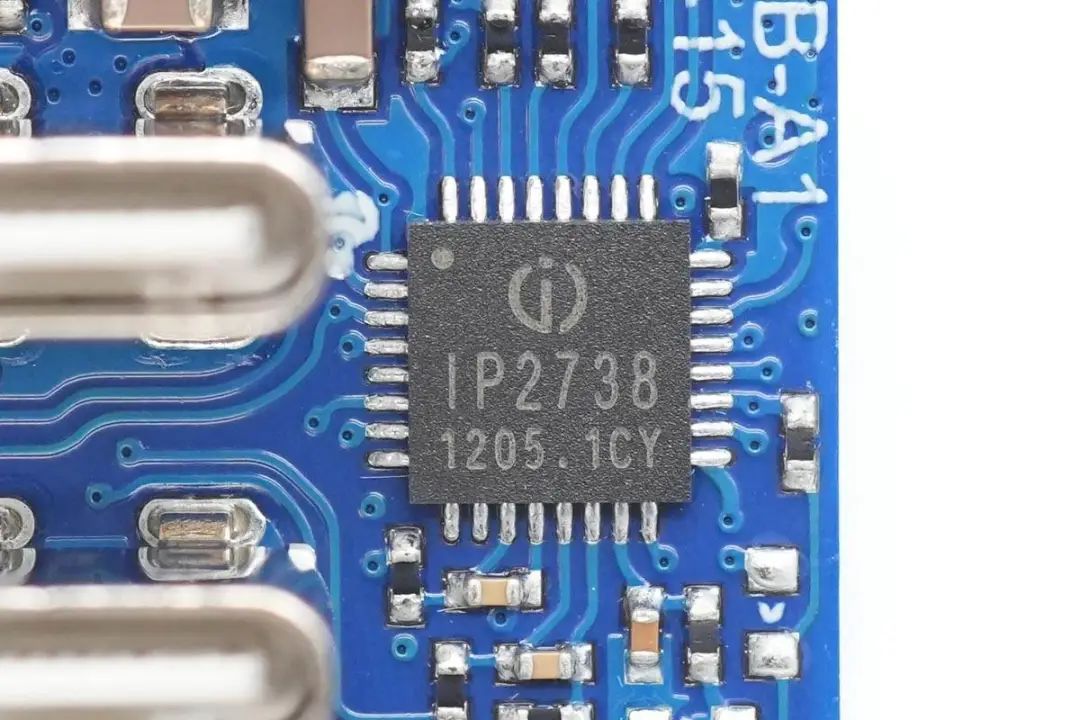

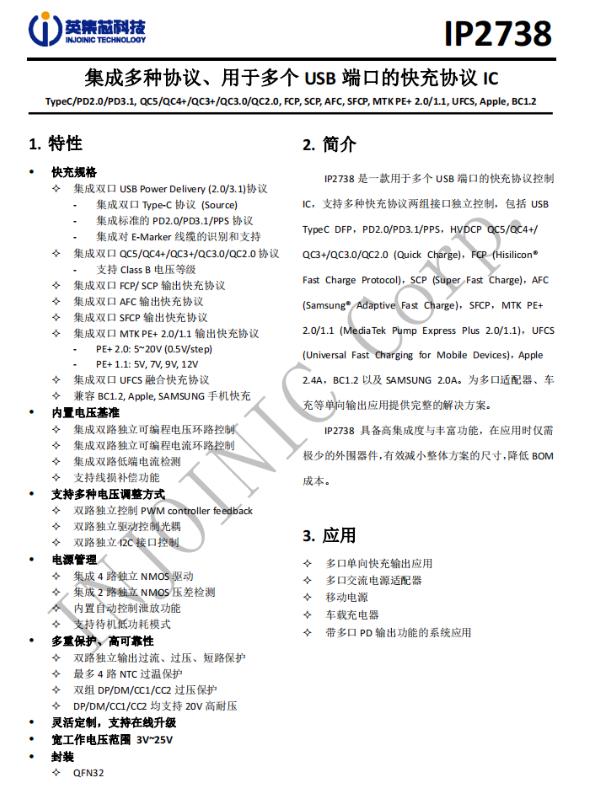

协议芯片采用英集芯IP2738，三个接口输出均由其控制。IP2738是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。

英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

充电头网了解到，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

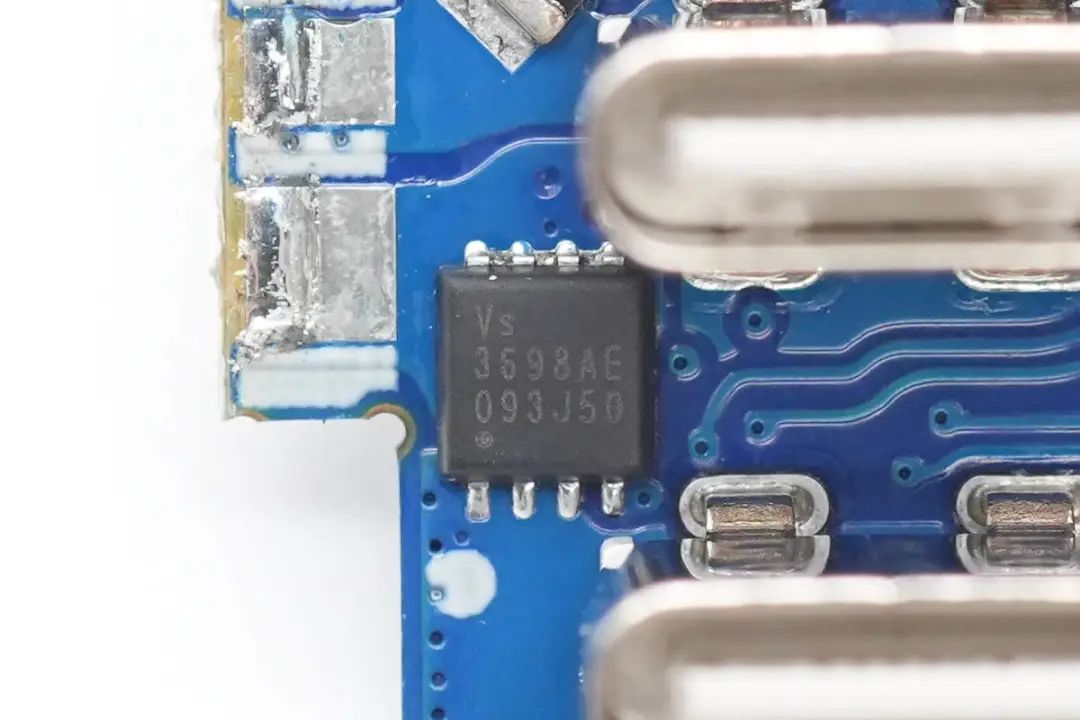

充电器中用于USB-C1接口的VBUS开关管，来自威兆半导体，型号VS3698AE，是一颗耐压30V的NMOS，导阻为3mΩ，采用PDFN3333封装。

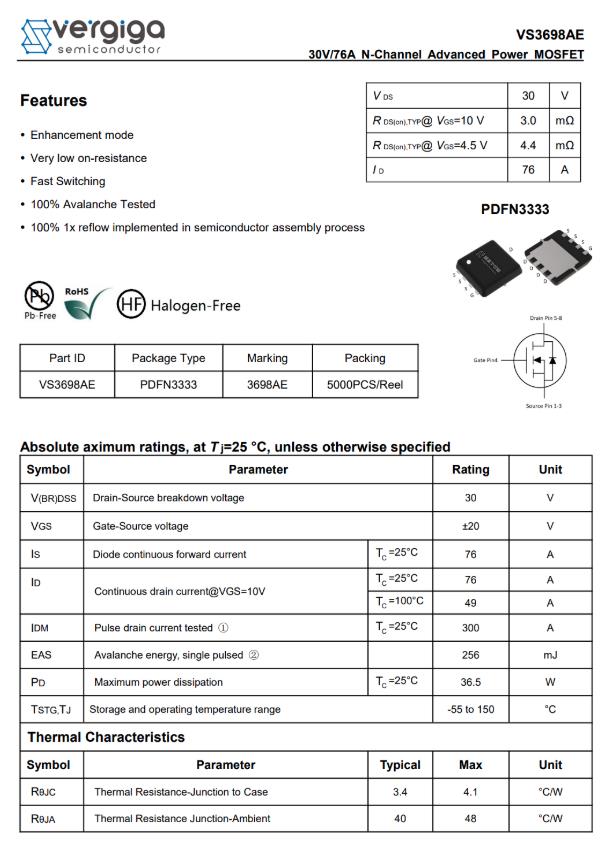

威兆半导体 VS3698AE 详细资料。

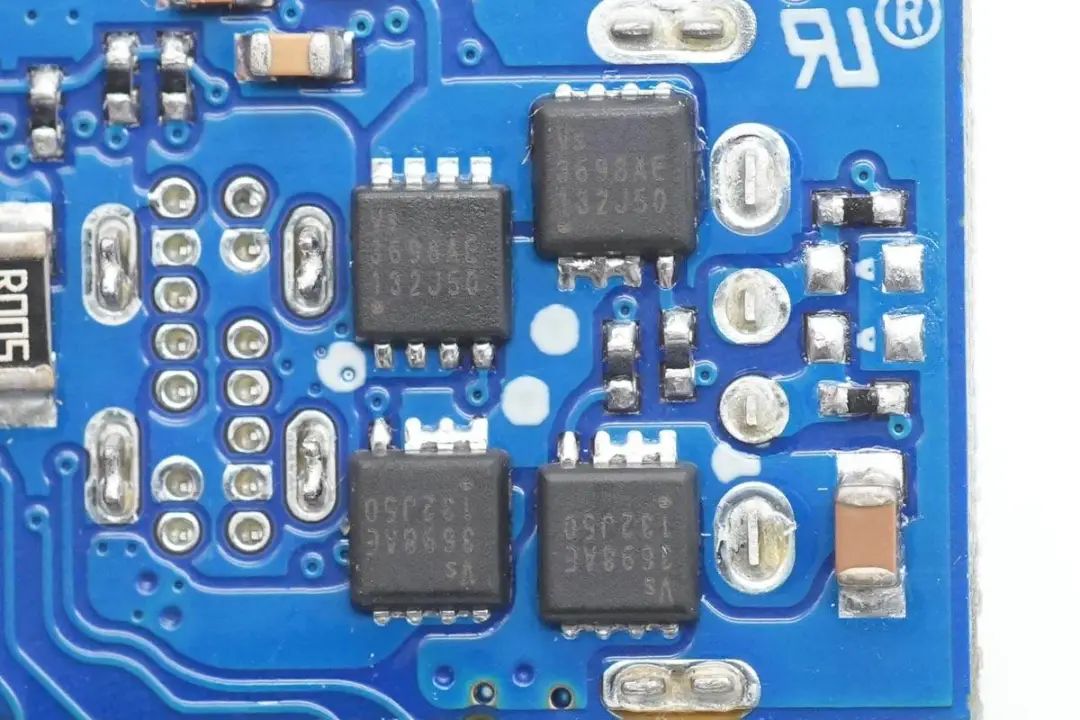

用于两路电源输出并联，以及USB-C2和USB-A输出切换的VBUS开关管，均为威兆VS3698AE，五颗MOS管同一型号。

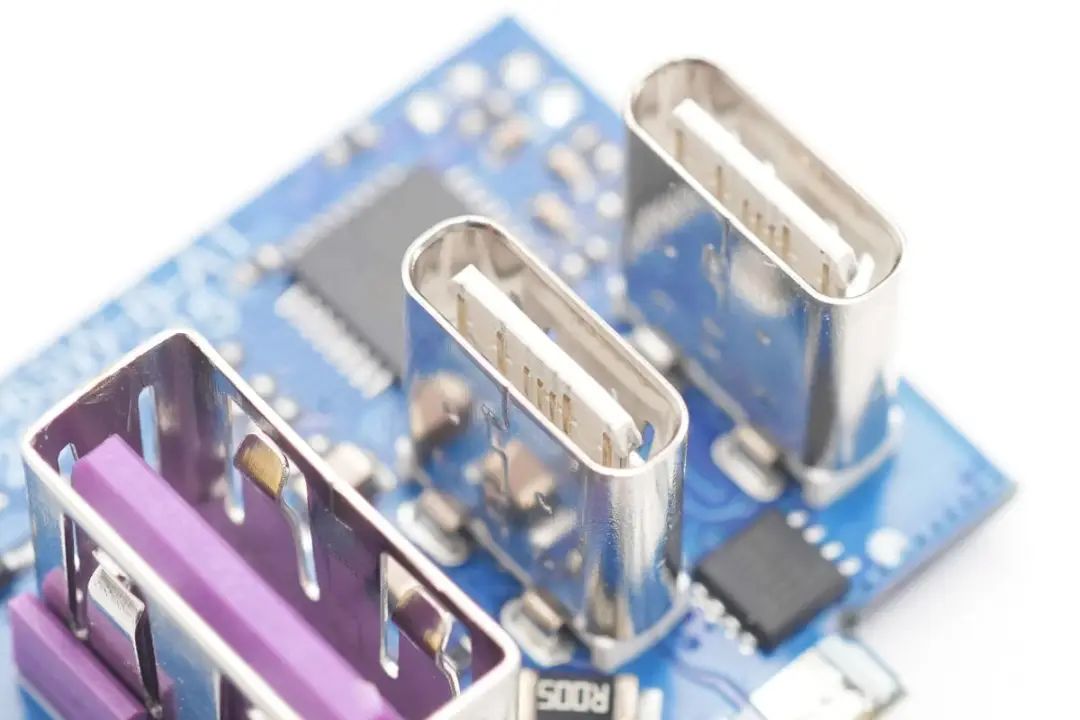

USB-C1与USB-C2接口一览，垂直过孔焊接固定。

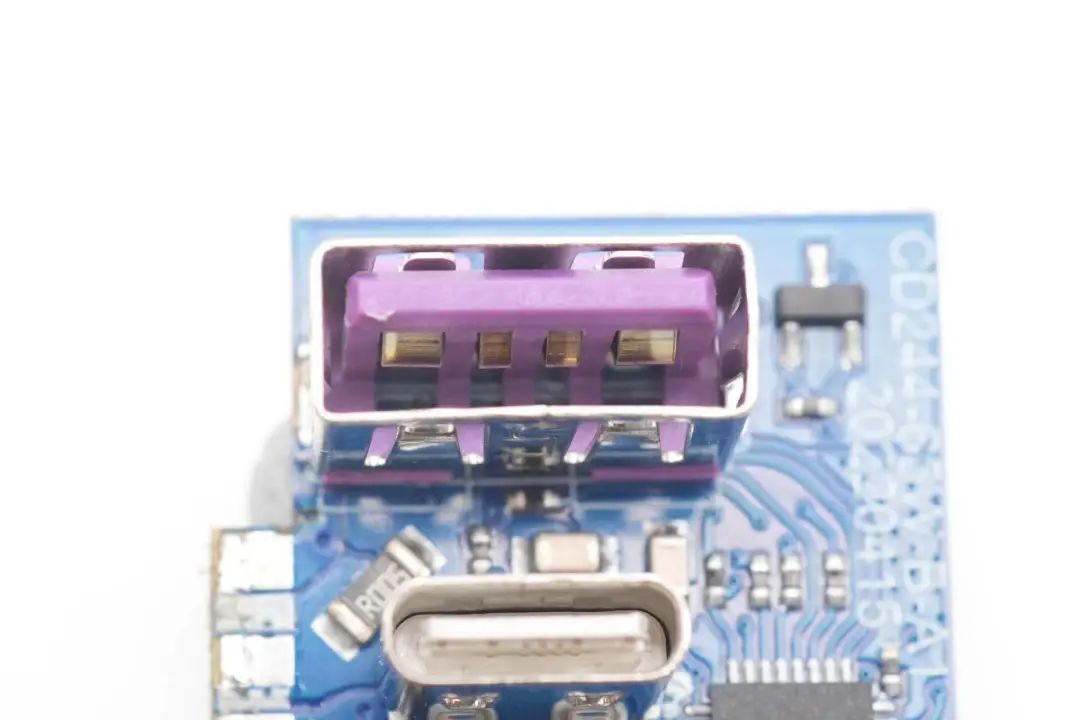

USB-A母座紫色胶芯，正负极加宽设计。

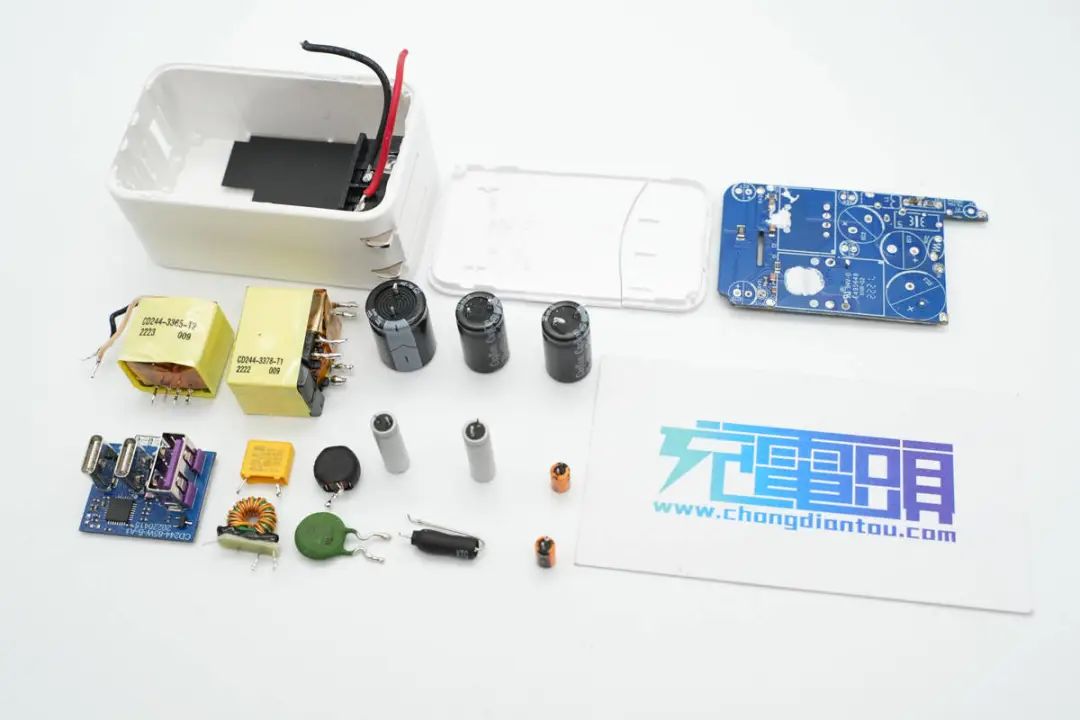

全部拆解完毕，来张全家福。

充电头网拆解总结

绿联这款65W氮化镓充电器采用清新的白色设计，依旧为长条柱状造型，小巧便携，独特的圆角切面外观设计，使产品别具一格。充电器配备折叠插脚，携带方便，具备2C1A输出接口，支持65W PD快充以及3.3-21V 3A PPS快充，对安卓手机的快充支持很不错。
