拆解报告:立创普65W 2C1A氮化镓充电器
2026-11-01
65W多口充电器通常都具备两个USB-C口和一个USB-A口,能够满足绝大多数场合的充电需求,得益于USB-C的通用性,一个充电器能够为笔记本和手机充电,深受用户青睐。充电头网拿到了立创普推出的一款2C1A三口65W氮化镓充电器,两个USB-C口支持功率盲插,并支持智能功率分配,非常实用。
下面充电头网就对立创普这款3口65W充电器进行拆解,看看内部使用了哪家的方案组合。
立创普65W氮化镓充电器外观
充电器采用PC材质白色外壳,表面磨砂抗指纹,整体风格简约。

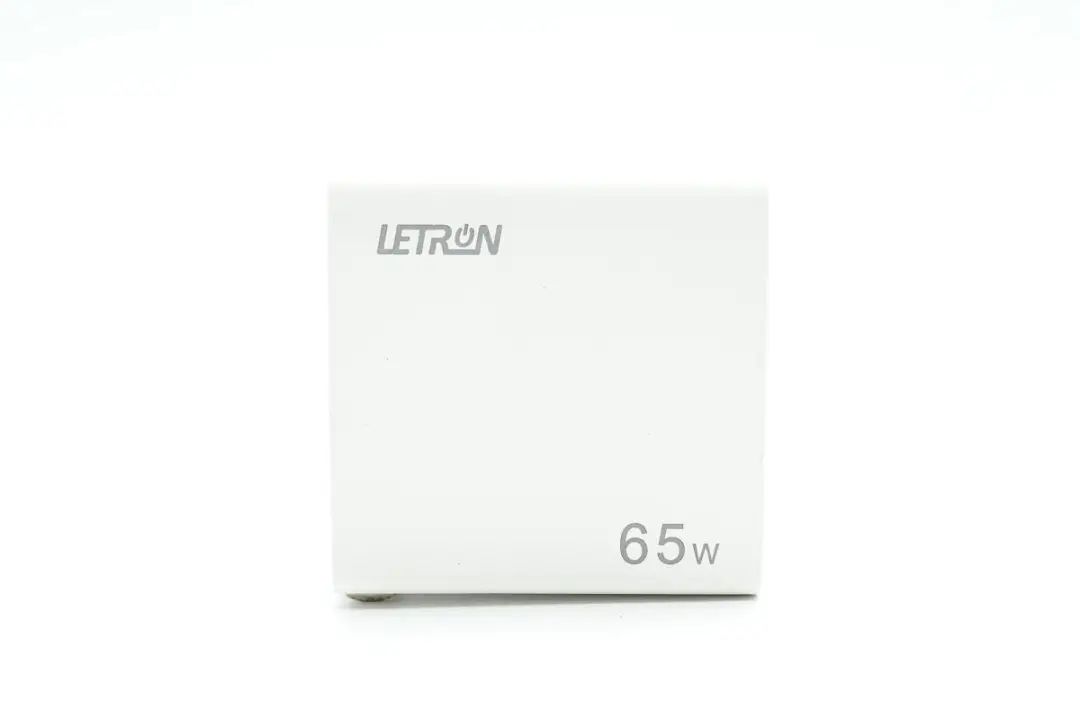

机身正面印有LETRON品牌和65W字样,表明充电器支持最大65W快充。

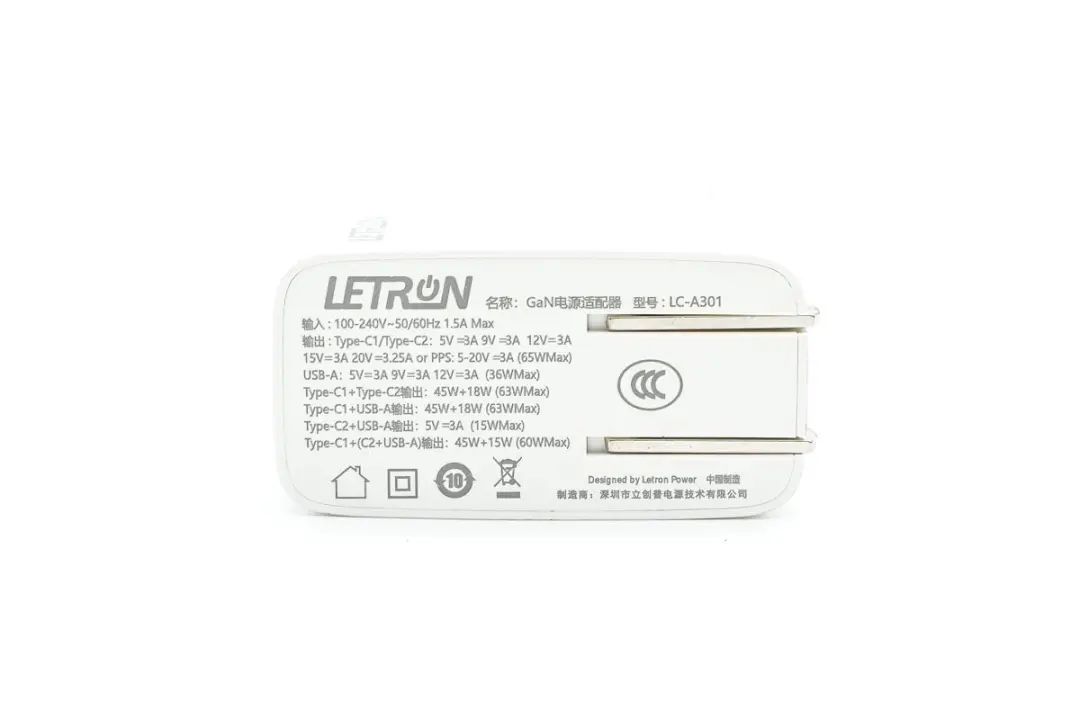

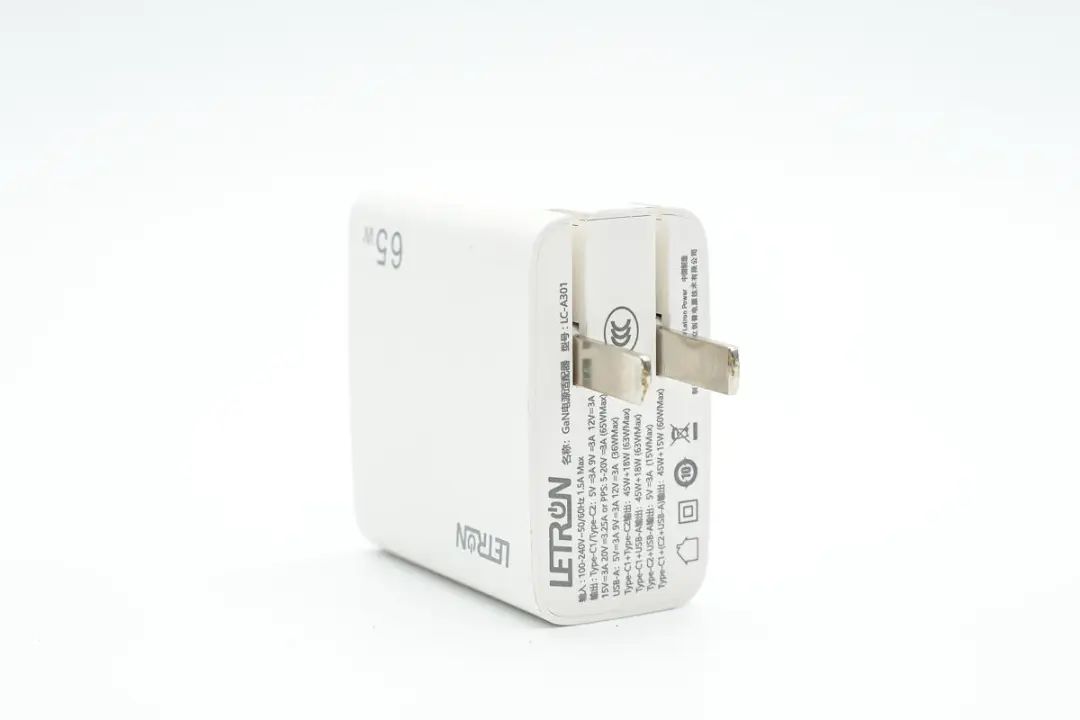

输入端外壳上印有充电器参数
型号:LC-A301
输入:100-240V~50/60HZ 1.5A Max
单口输出:
USB-C1/C2:5V3A、9V3A、12V3A、15V3A、20V3.25A、5-20V3A
USB-A:5V3A、9V3A、12V3A
双口输出:
USB-C1+USB-C2:45W+18W(63W Max)
USB-C1+USB-A:45W+18W(63W Max)
USB-C2+USB-A:5V3A(15W Max)
三口输出:
USB-C1+(USB-C2+USB-A):45W+15W
制造商:深圳市立创普电源技术有限公司
充电器已经通过了CCC认证。
充电器配备可折叠国标插脚,携带方便且不会刮伤包里其它设备。

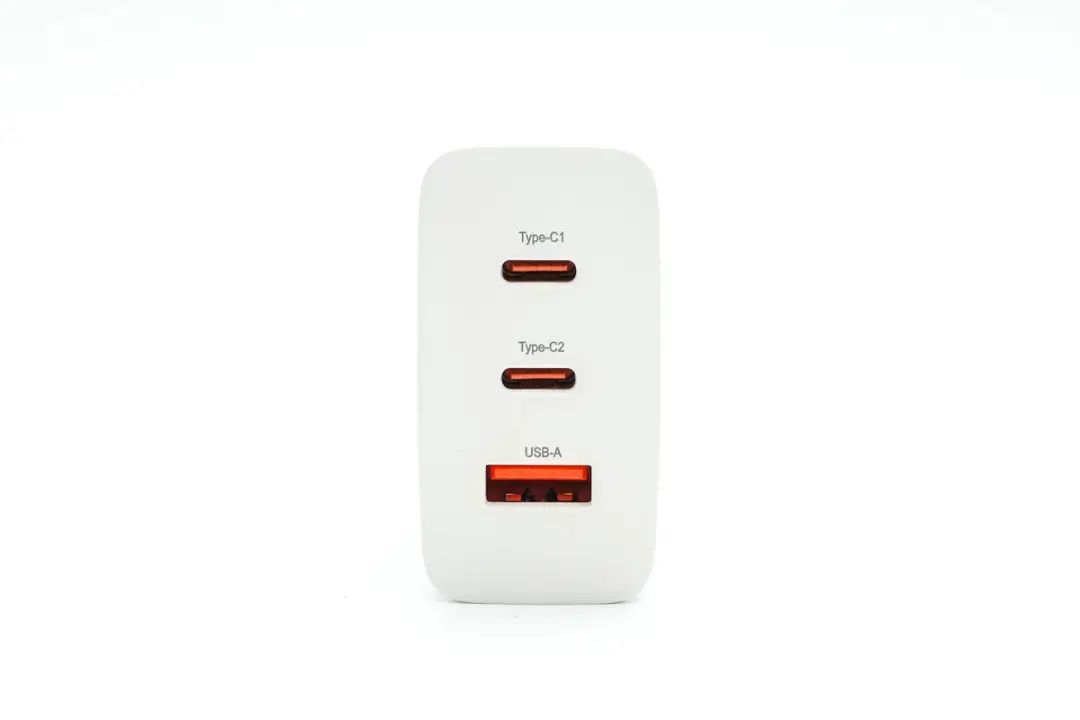

另一端设有2C1A三个USB接口,均为红色胶芯,接口旁还印有区别标识方便使用。

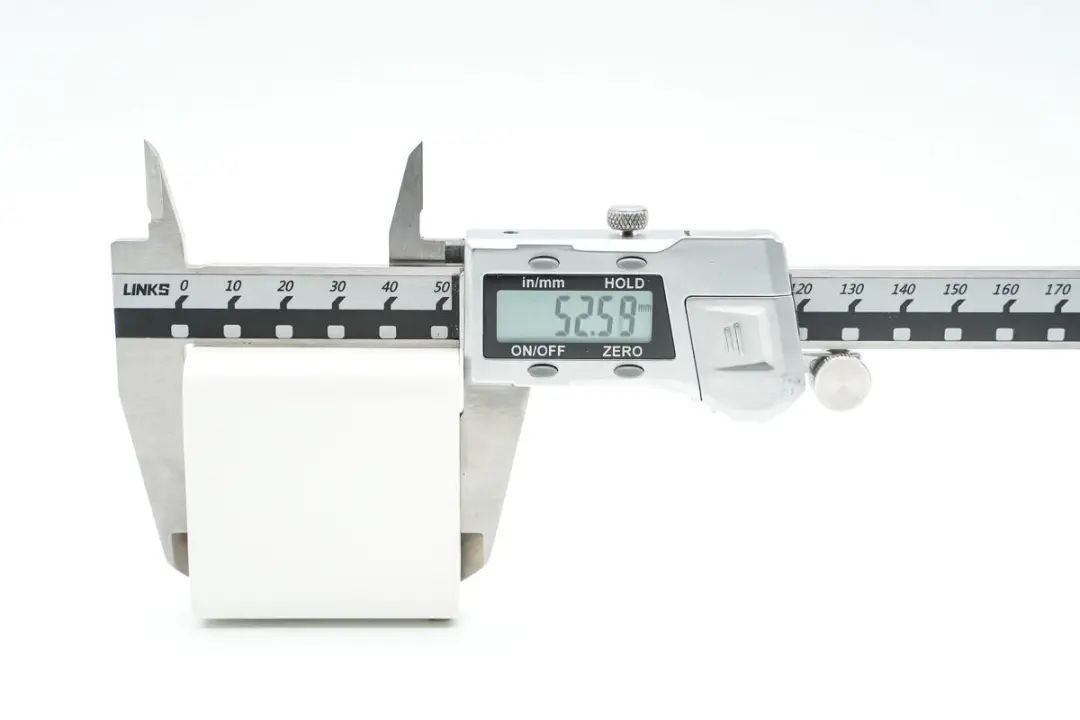

测得充电器机身高度为52.59mm。

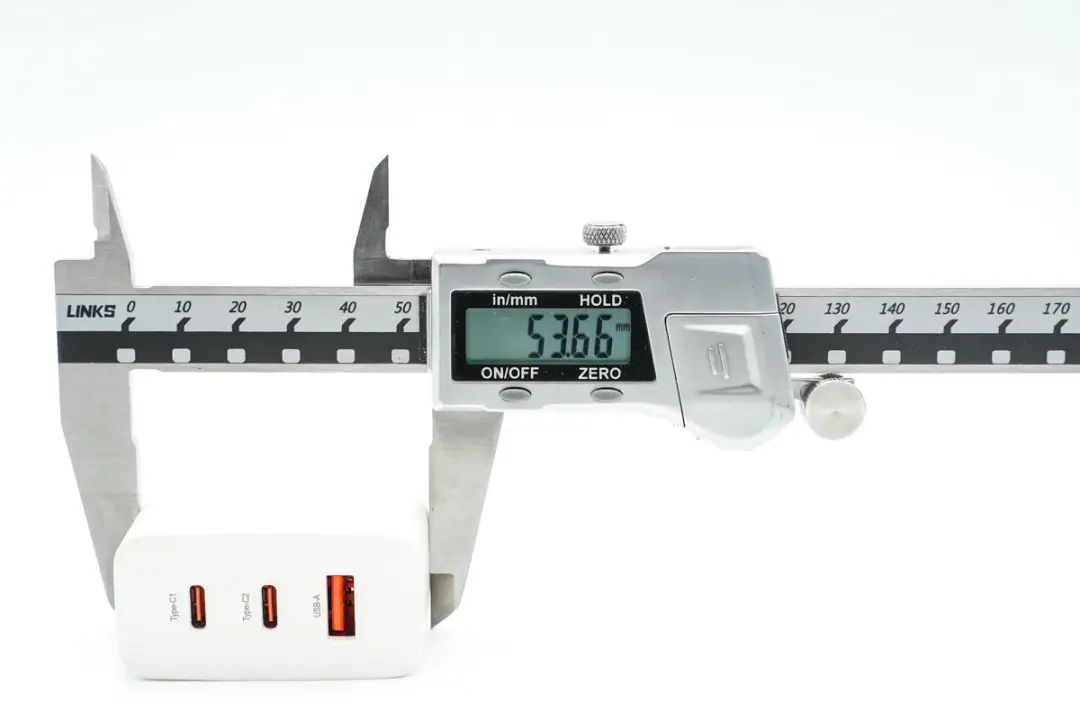

宽度为53.66mm。

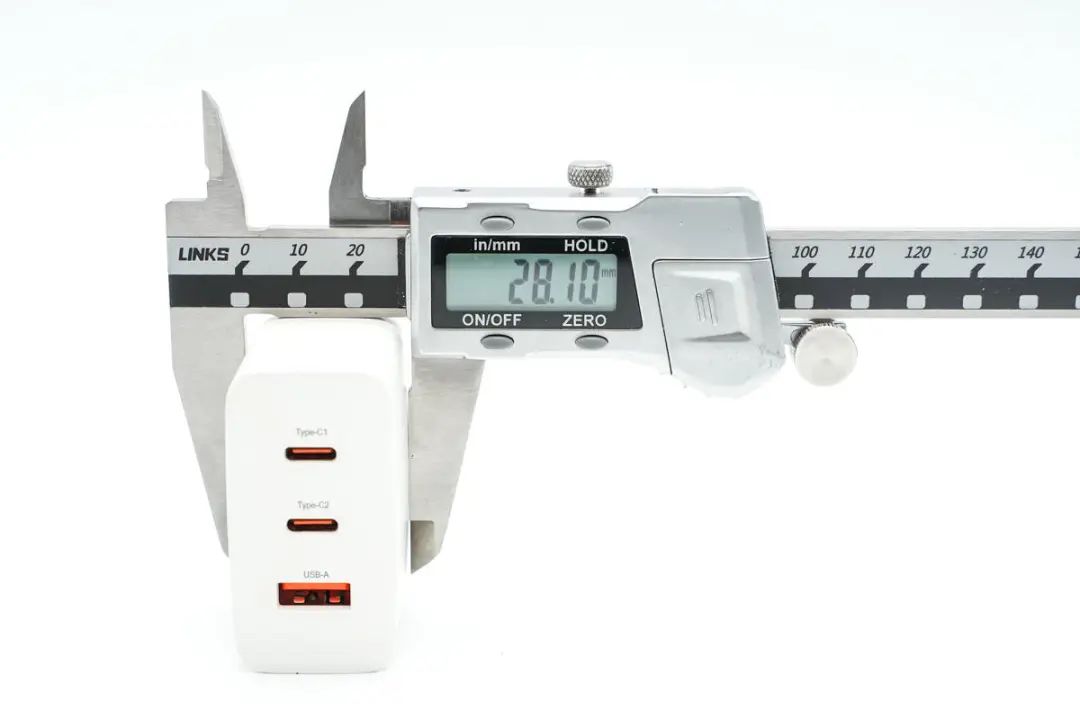

厚度为28.1mm。

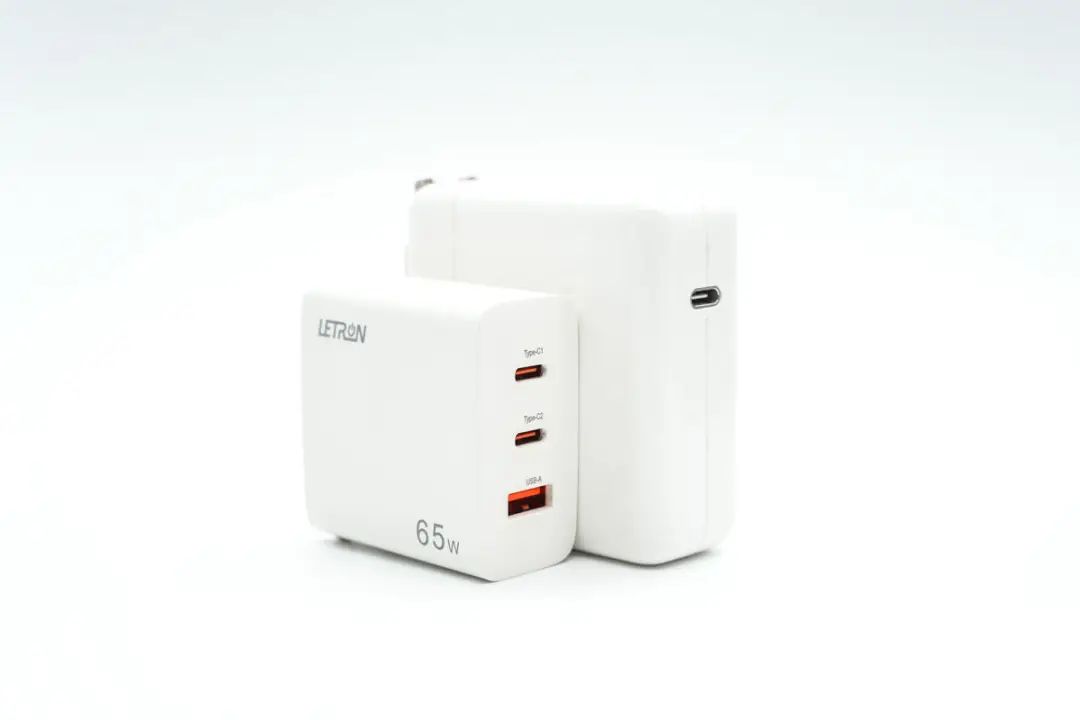

和苹果61W充电器对比,体积优势明显。

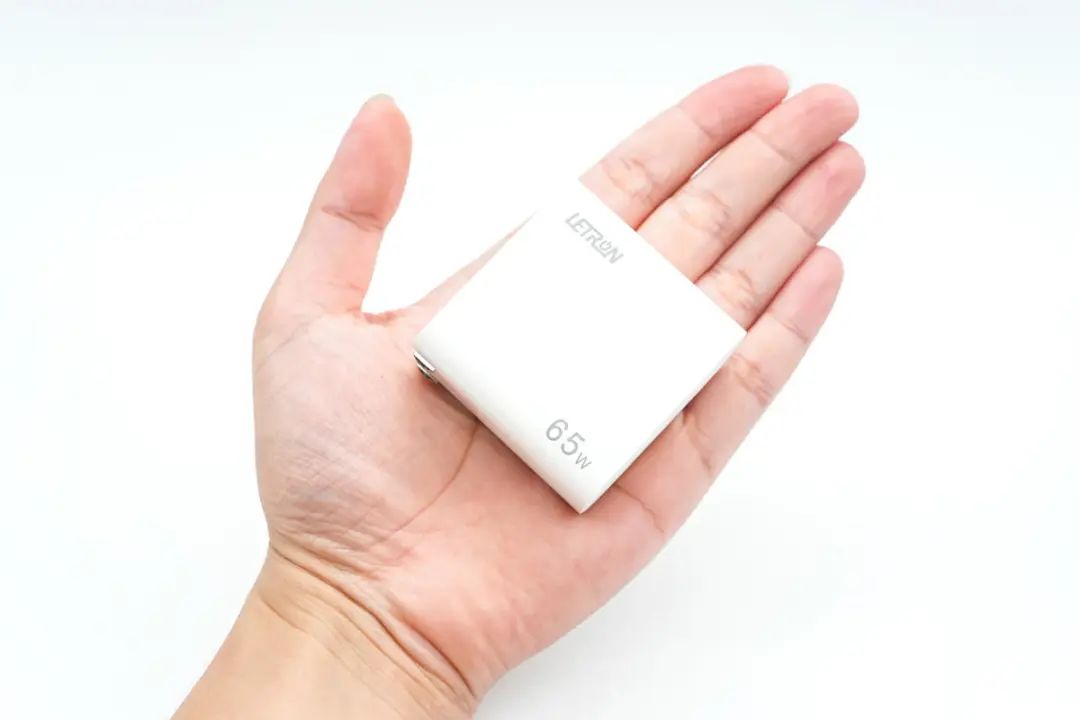

拿在手上的大小直观感受。

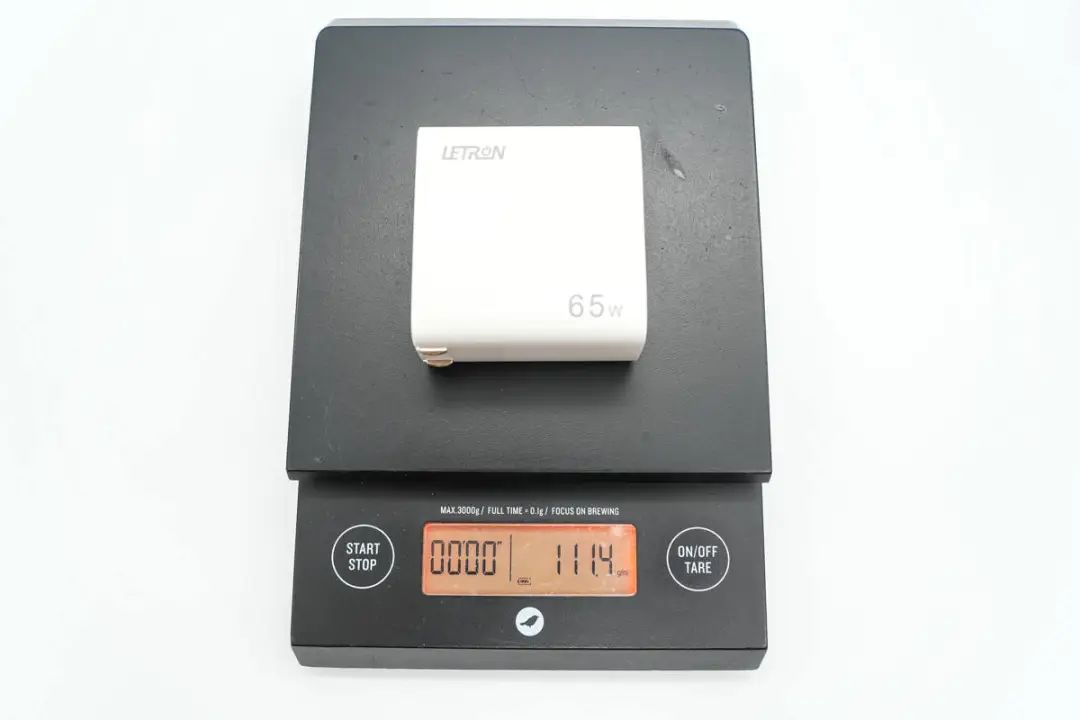

充电器净重约为111g。
使用
ChargerLAB POWER-Z KT002

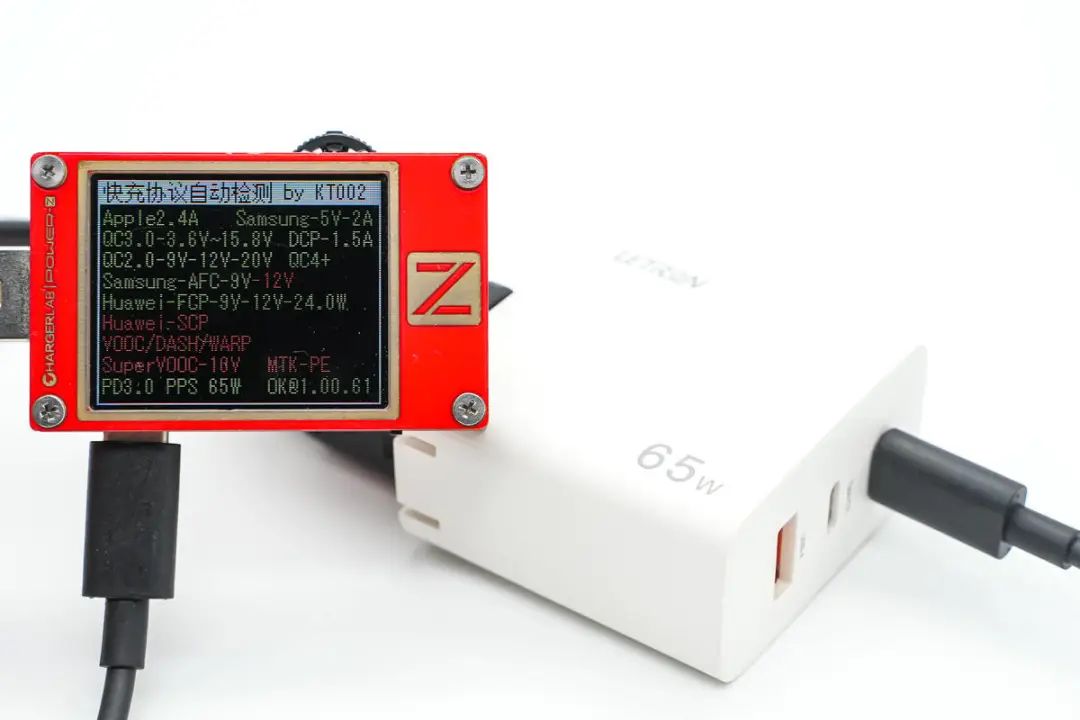

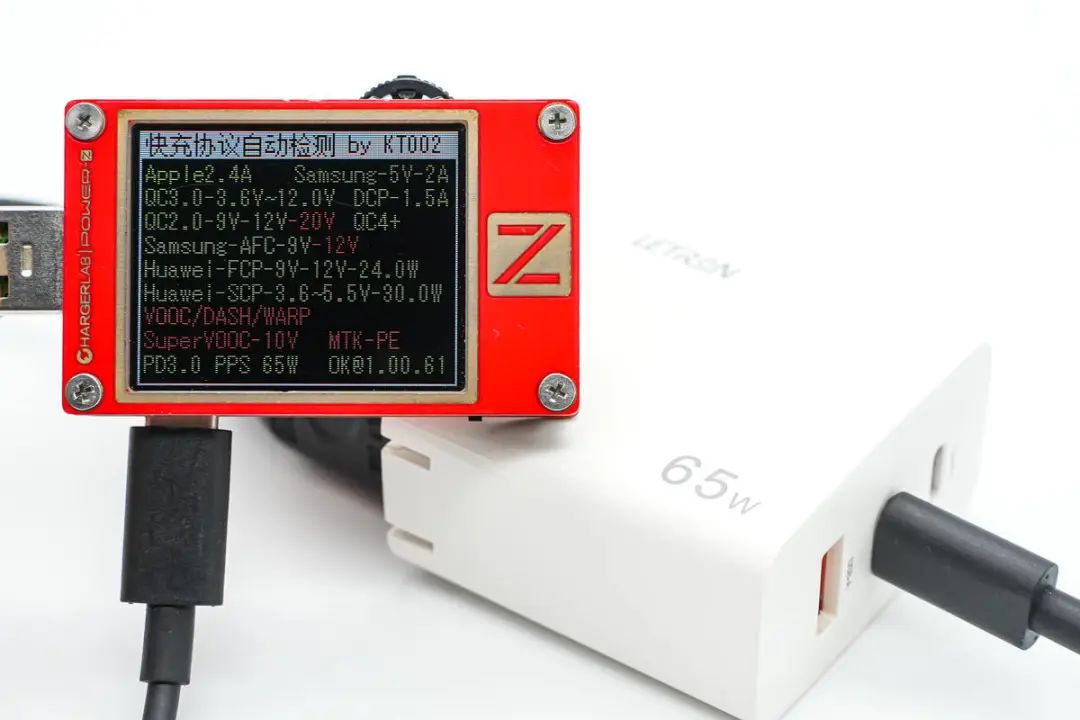

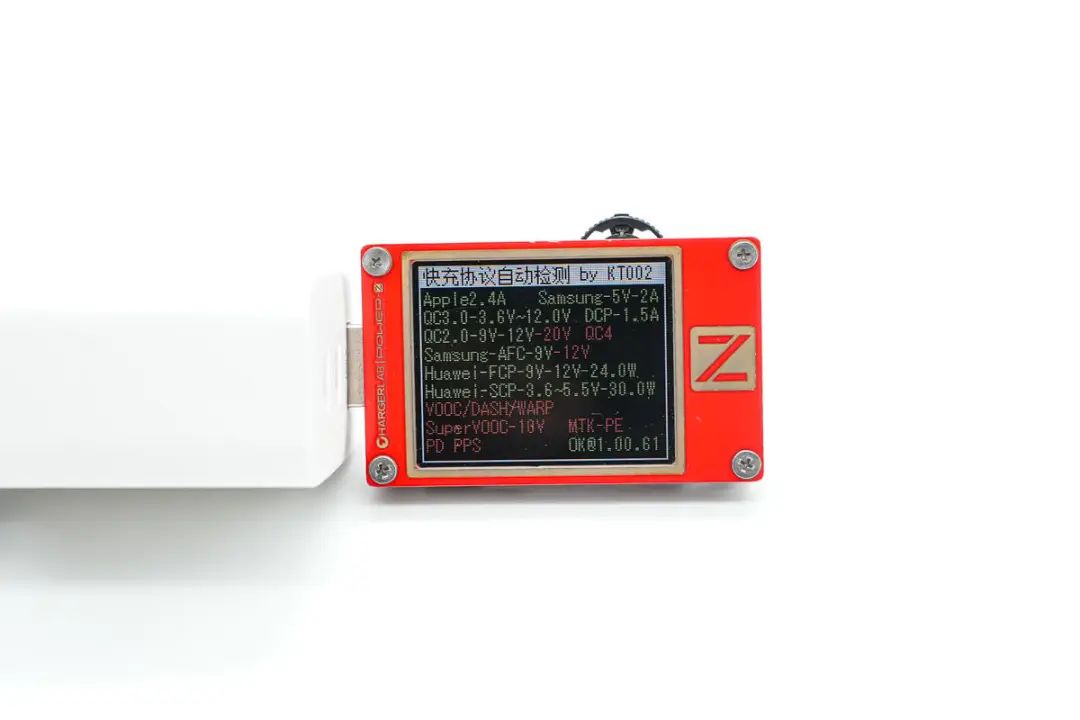

测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

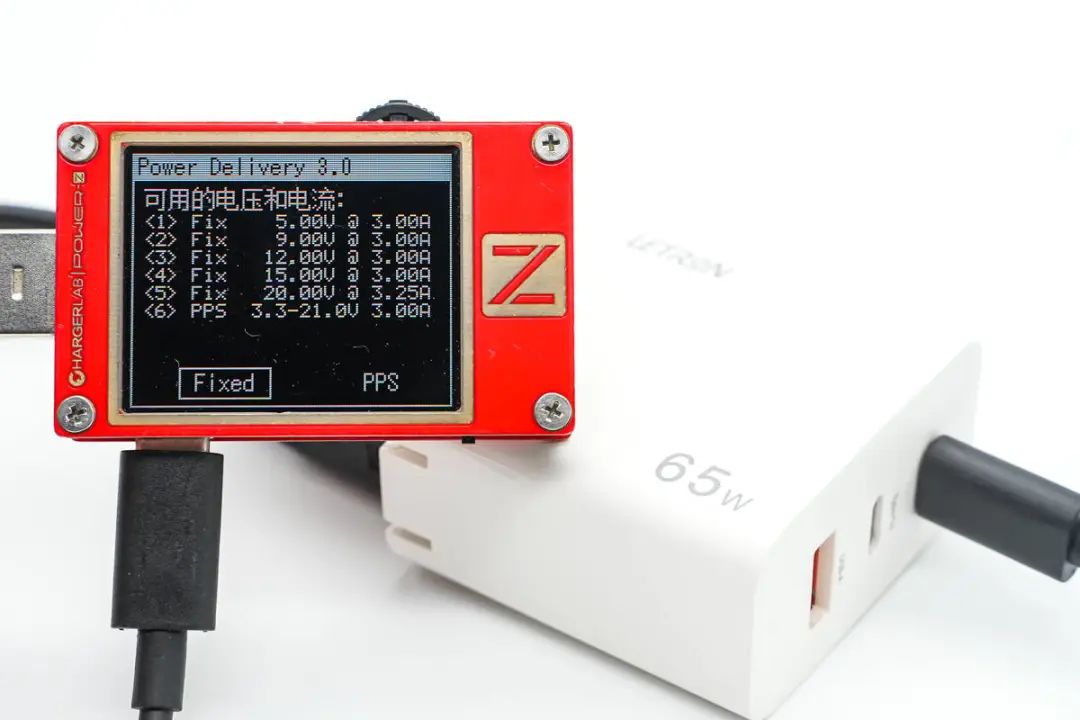

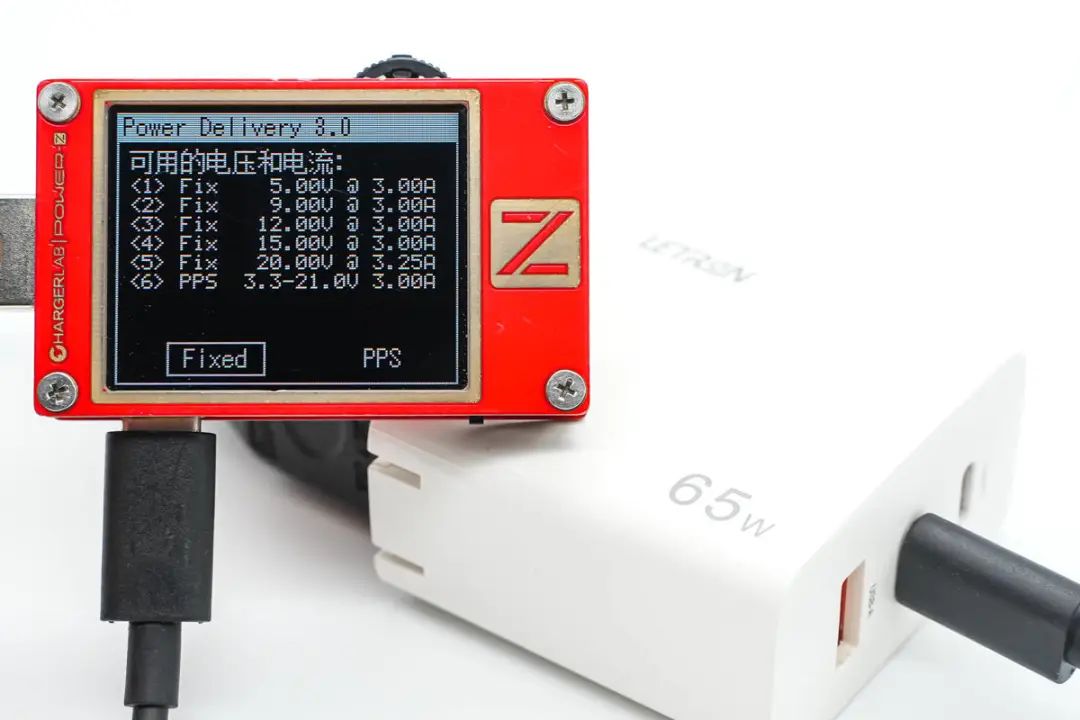

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。
测得USB-C2口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。
并且具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。
最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充协议。
立创普65W氮化镓充电器拆解
对立创普65W氮化镓充电器有了基本了解后,下面继续对其进行拆解,看看用料做工如何。

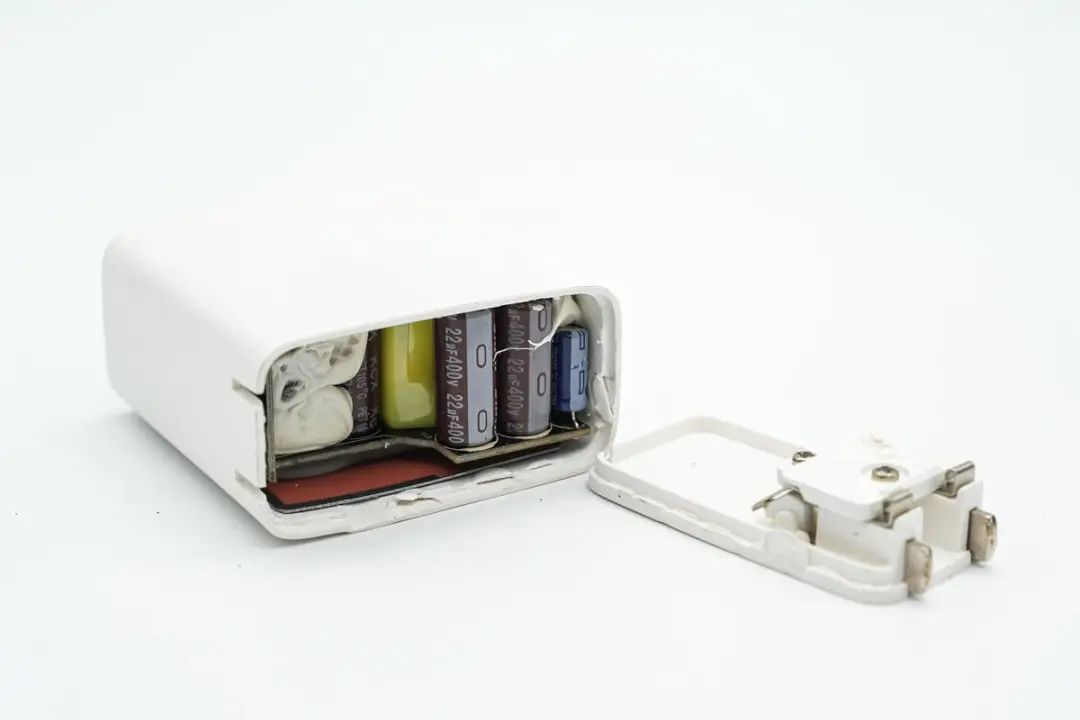

沿外壳接缝拆开充电器,插脚采用塑料板固定,通过金属弹片连接到PCB供电。

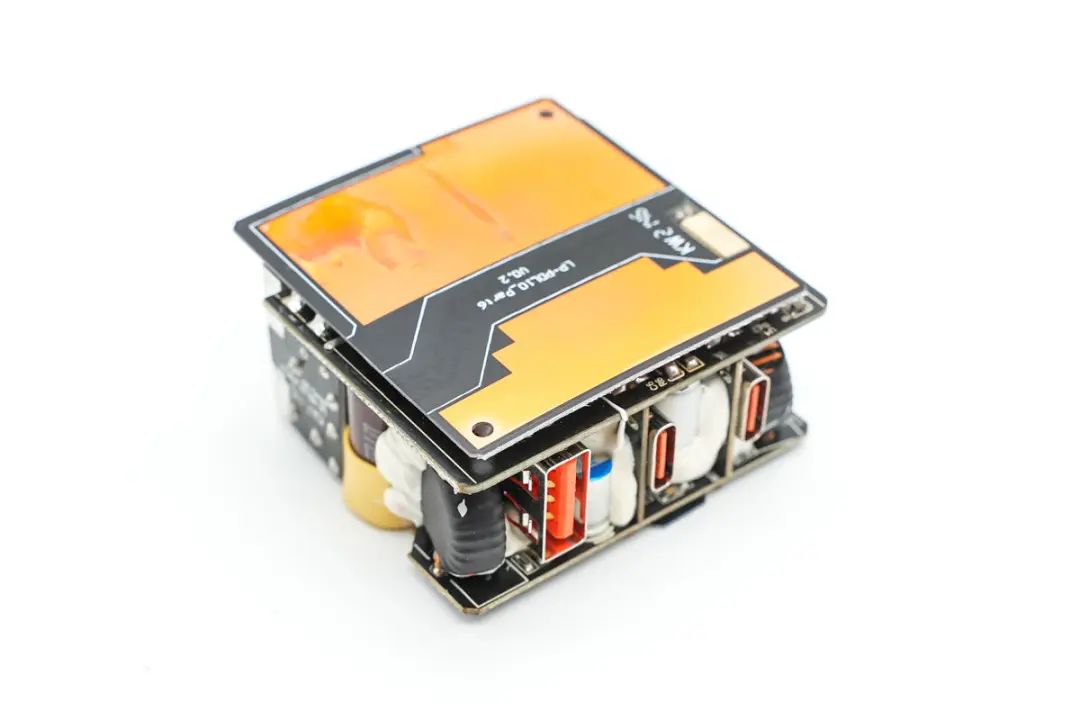

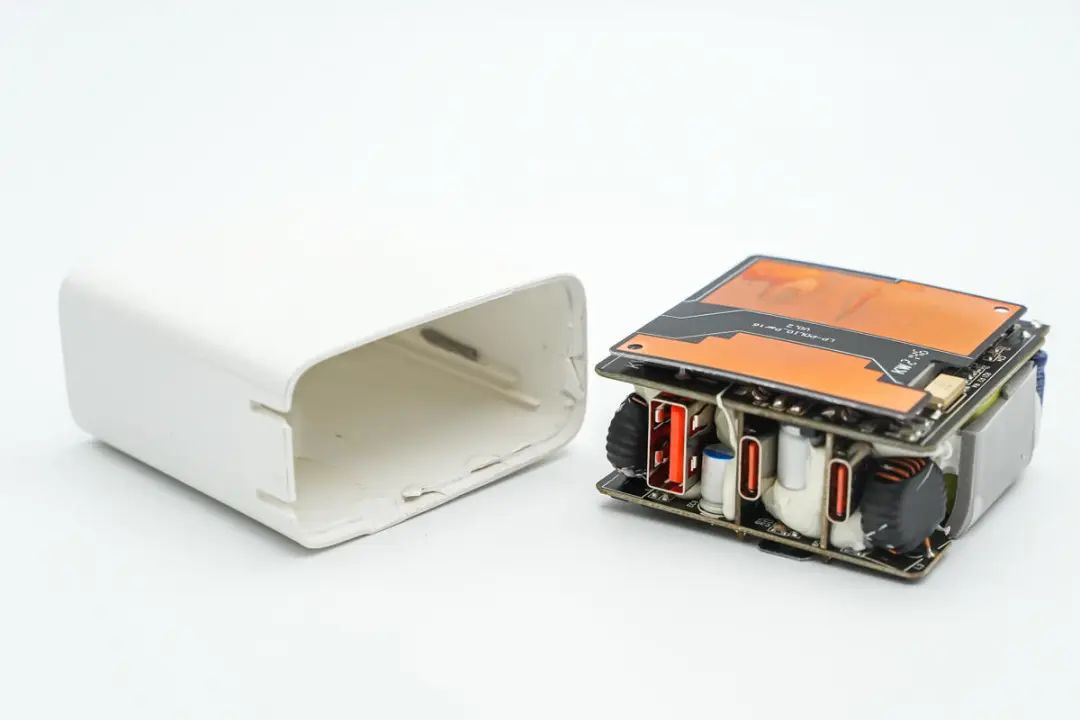

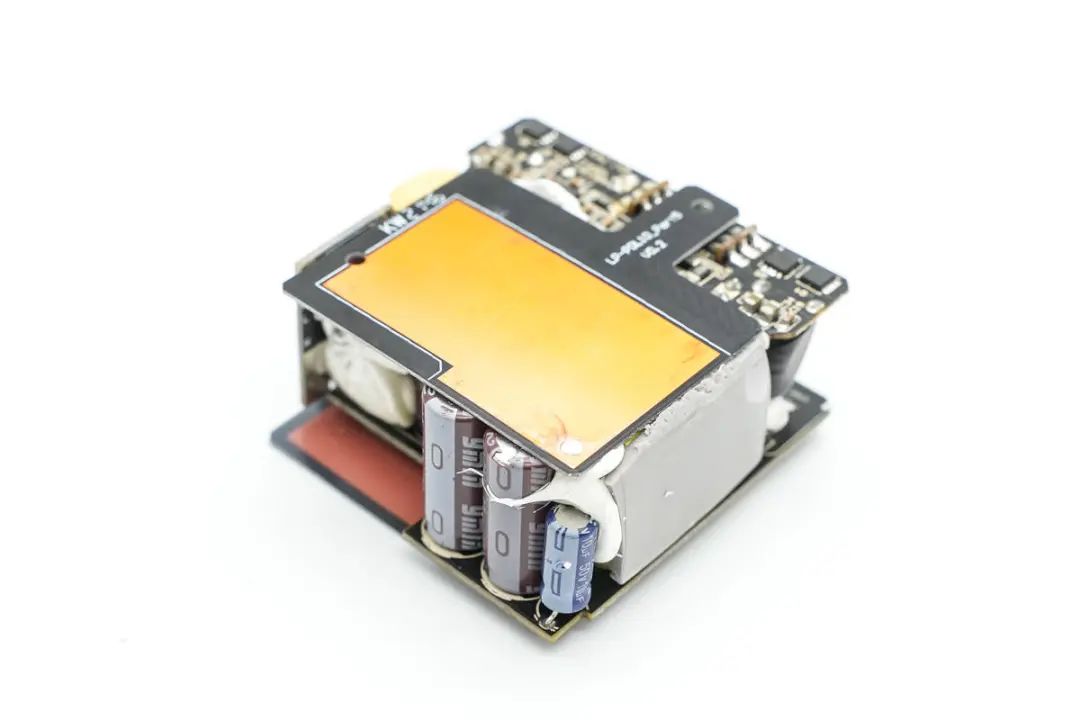

抽出充电器PCBA模块,PCBA模块通过导热垫粘贴两片PCB用于散热。
充电器PCBA模块背面粘贴的PCB特写,单面覆铜,起到屏蔽和散热作用。
另一面也粘贴PCB用于散热,侧面变压器位置还贴有导热垫。

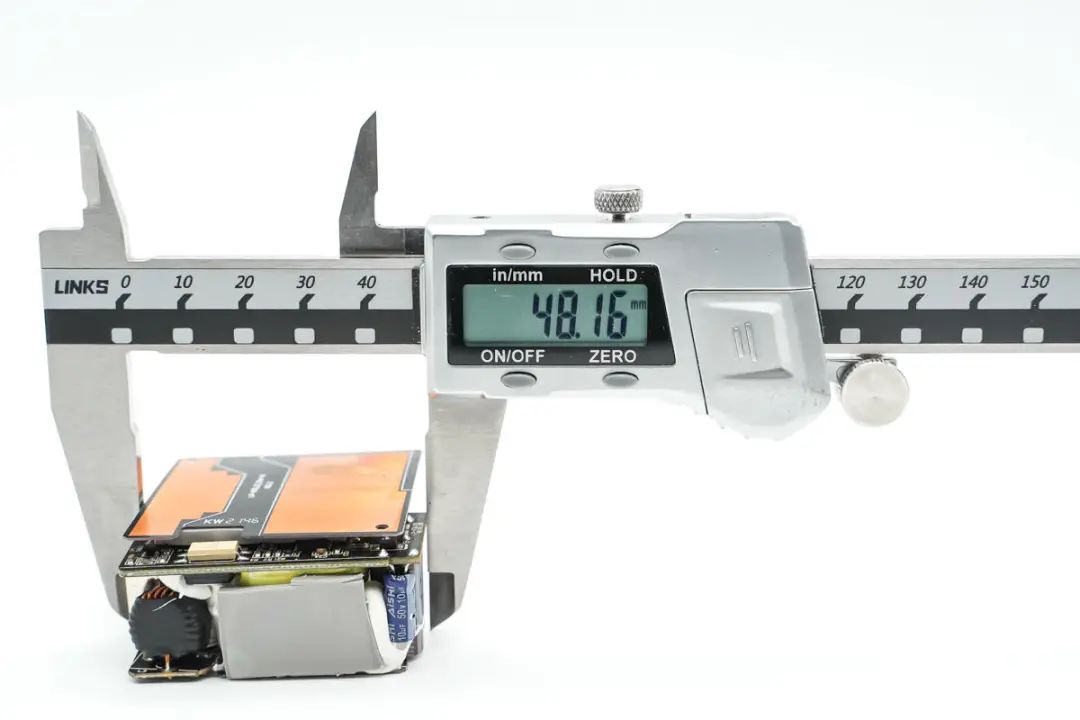

使用游标卡尺测得PCBA长度约为48.16mm。

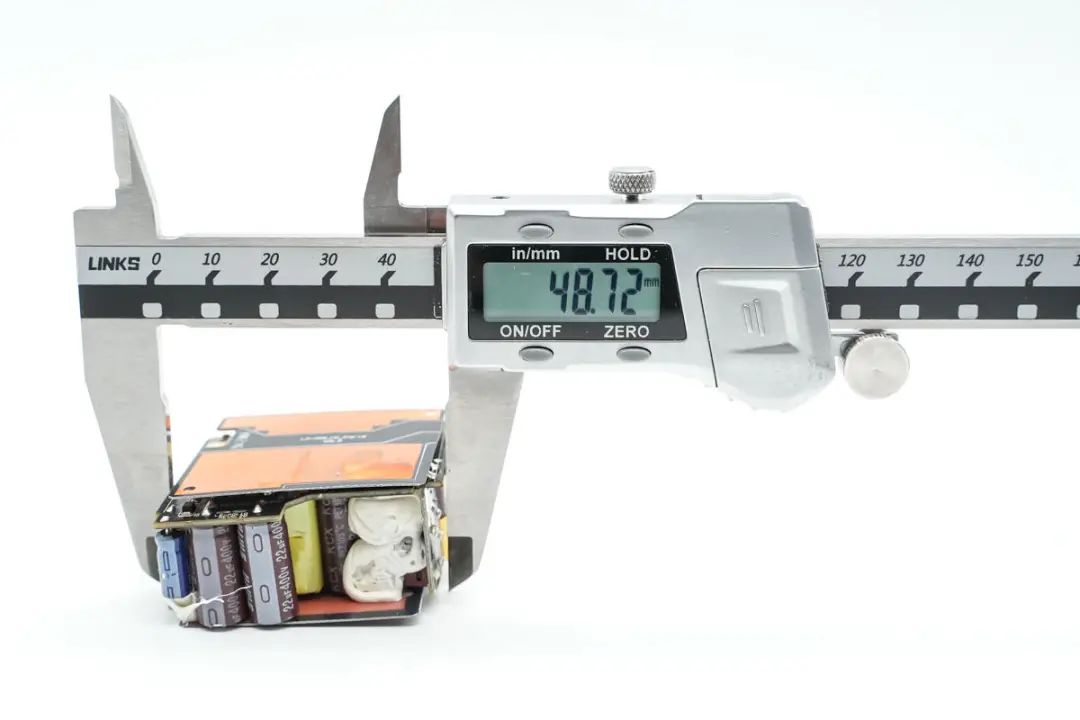

PCBA模块宽度为48.72mm。

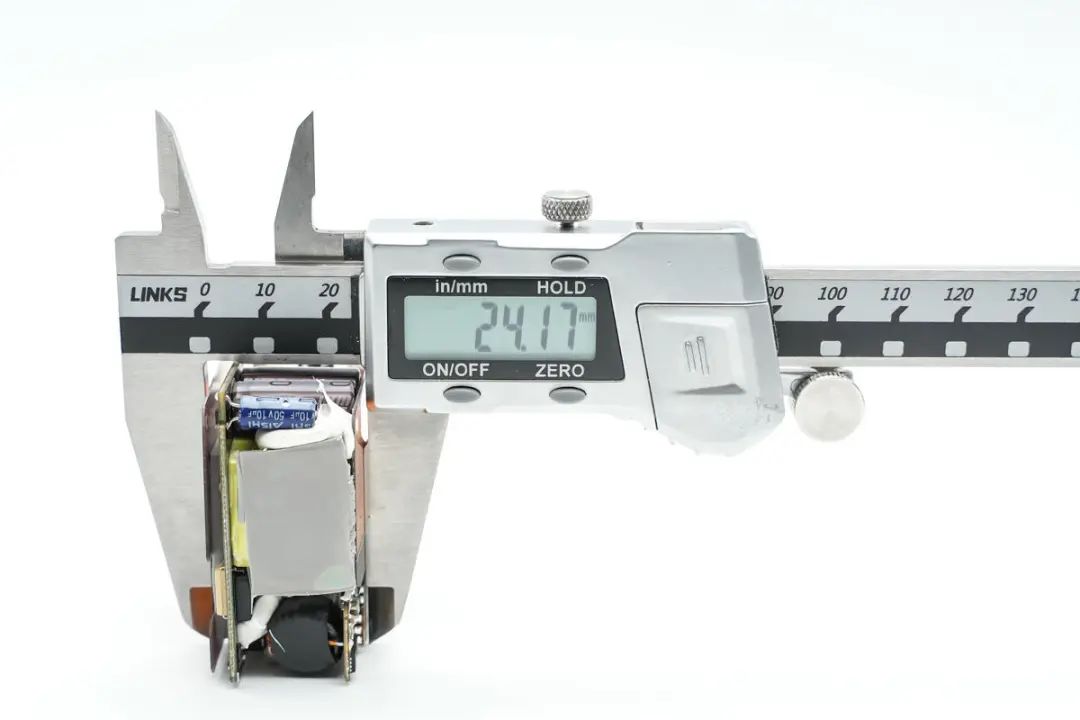

PCBA模块厚度为24.17mm。

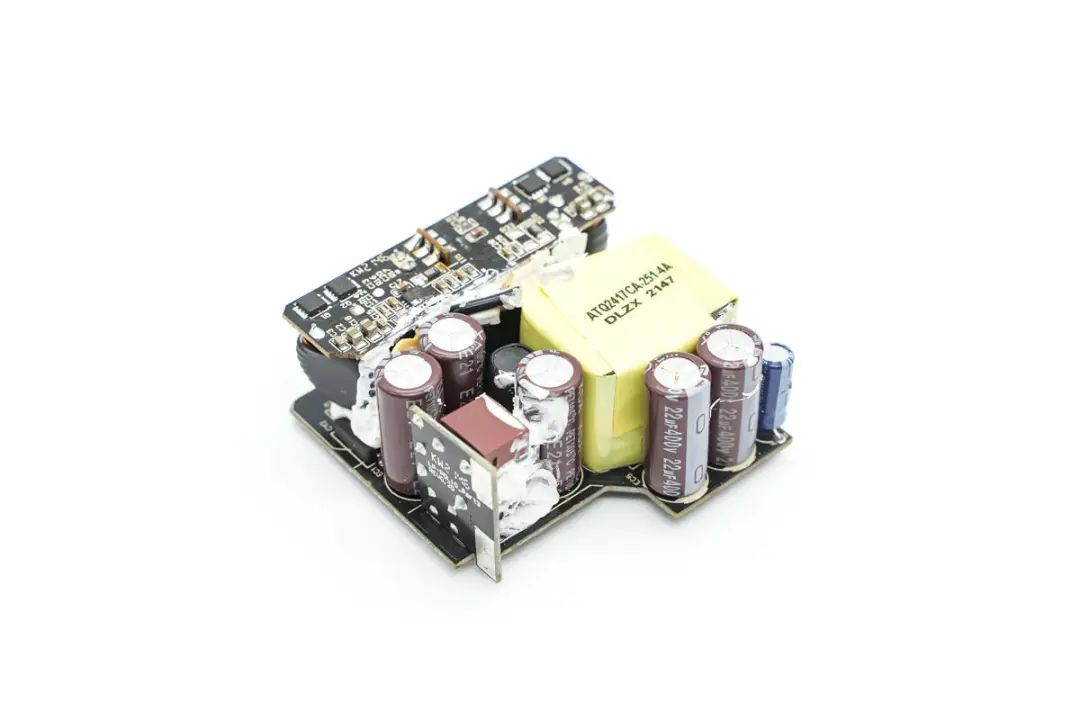

充电器PCBA模块输入端焊接一块小板,小板上焊接保险丝和EMI电路。

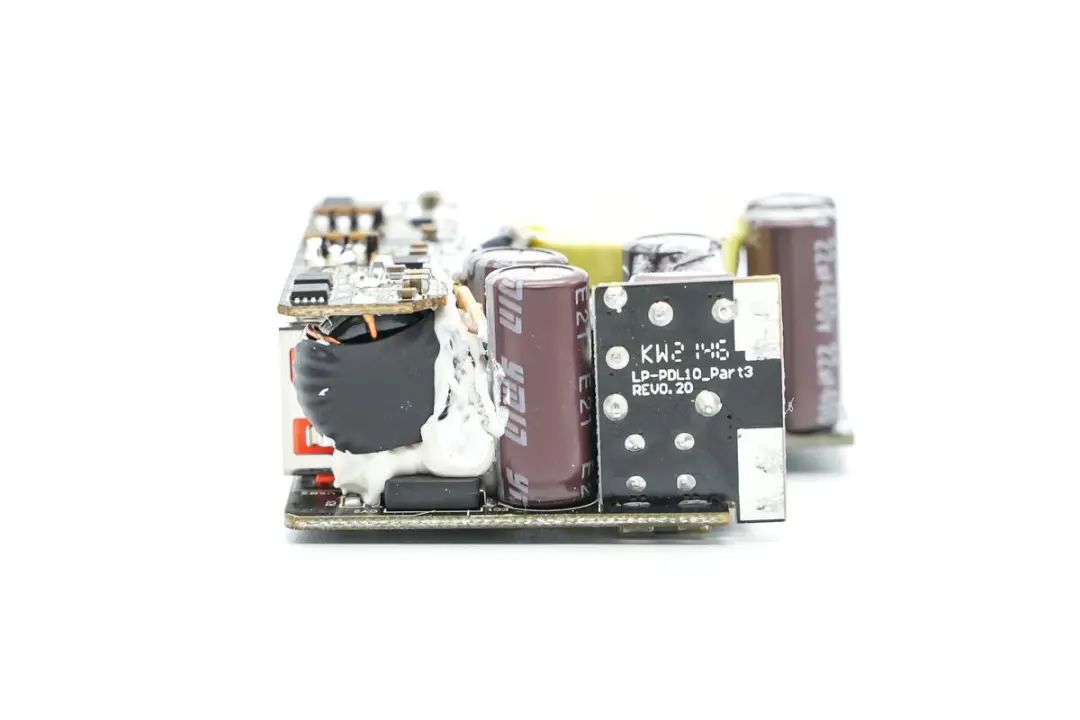

次级侧垂直焊接USB-C输出母座小板,并在小板上焊接降压电路小板。

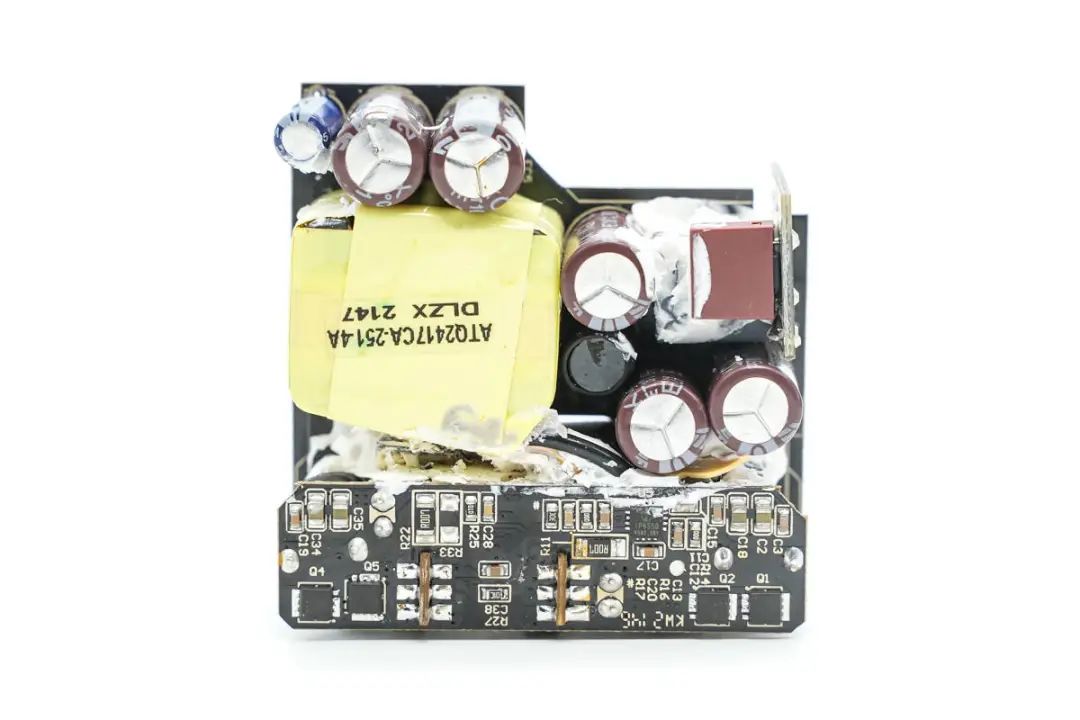

PCBA模块正面一览,变压器采用黄色胶带包裹绝缘,上方和右侧是高压滤波电容,右侧小板上焊接保险丝和EMI滤波电路。下方小板上焊接二次降压电路。

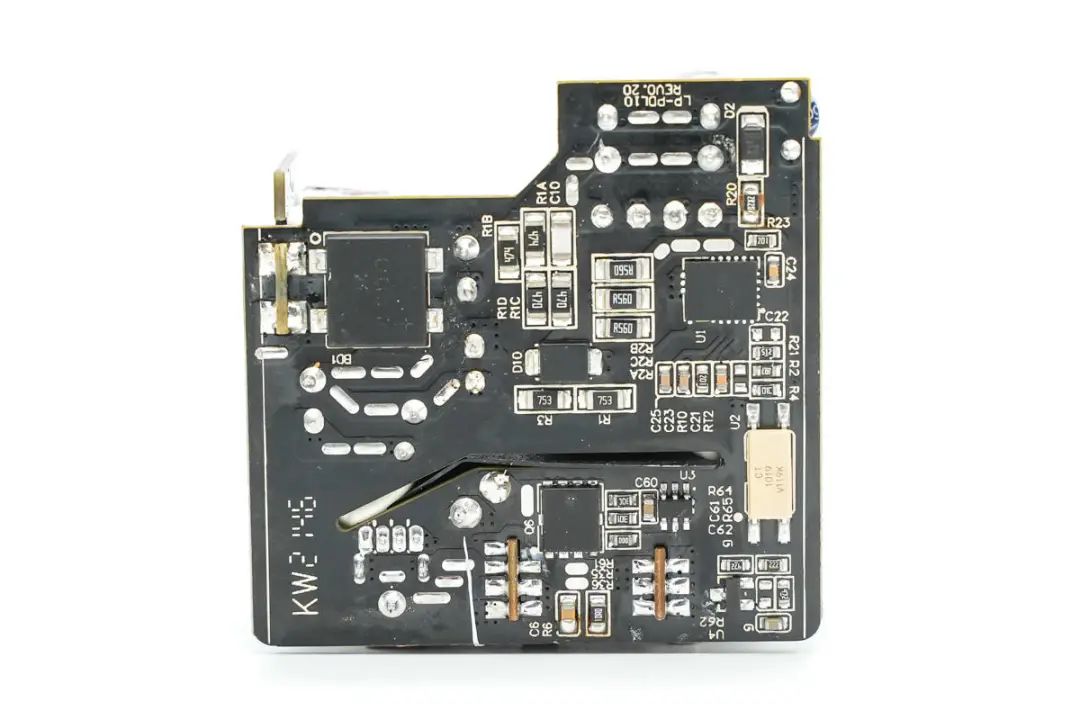

PCBA模块背面焊接整流桥,合封氮化镓芯片,反馈光耦和同步整流电路。初次级之间镂空开槽插入麦拉片加强绝缘。这款充电器采用反激开关电源设计,固定电压输出,输出电压通过两路独立的降压芯片,由协议芯片根据负载需求,调节输出电压,下面我们就从输入端开始了解各个元器件的信息。
充电器PCBA模块上垂直焊接一块小板,用于连接插脚供电。

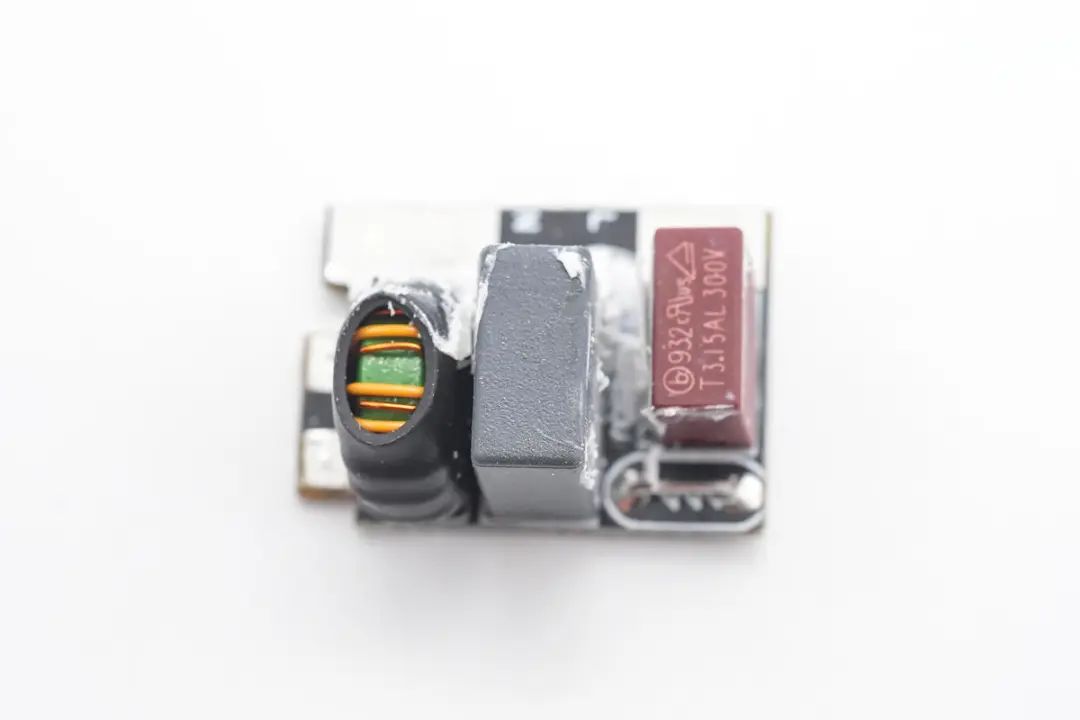

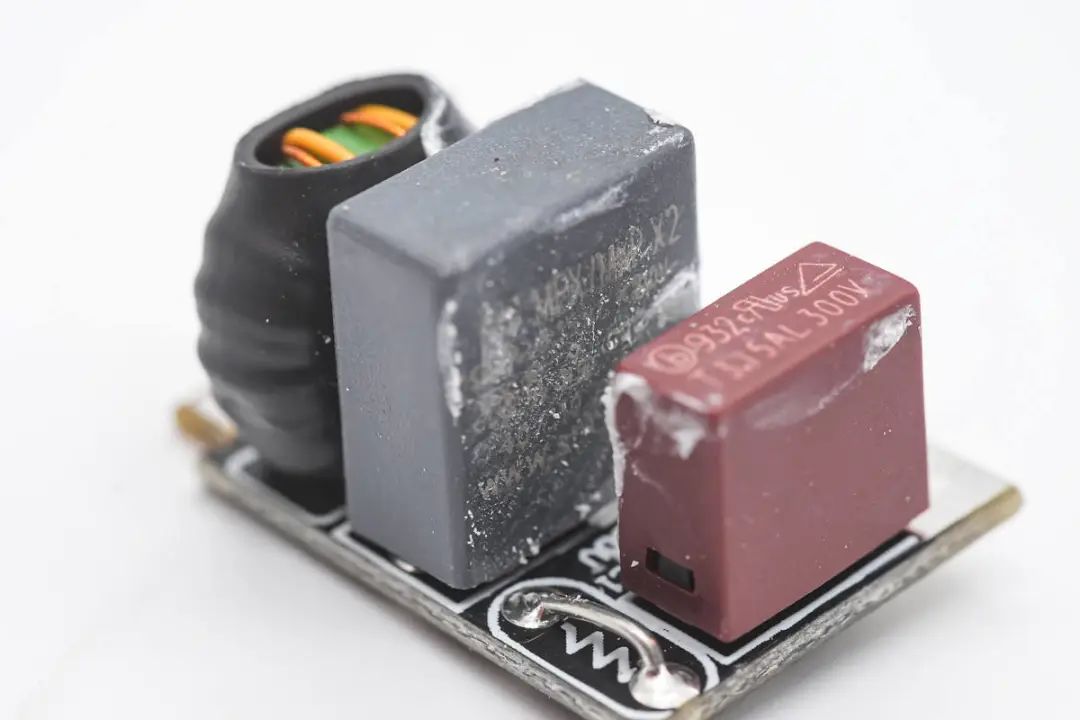

输入端垂直焊接的小板上焊接保险丝,安规X2电容和共模电感。

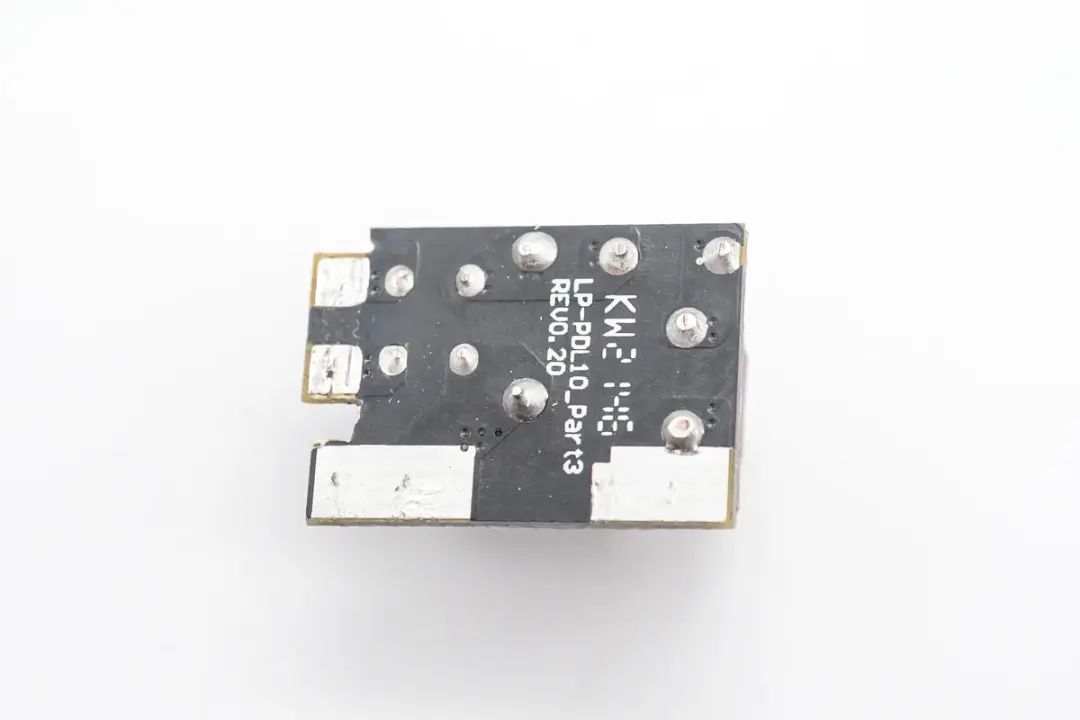

小板背面没有元件,两片大面积触点用于输入取电。

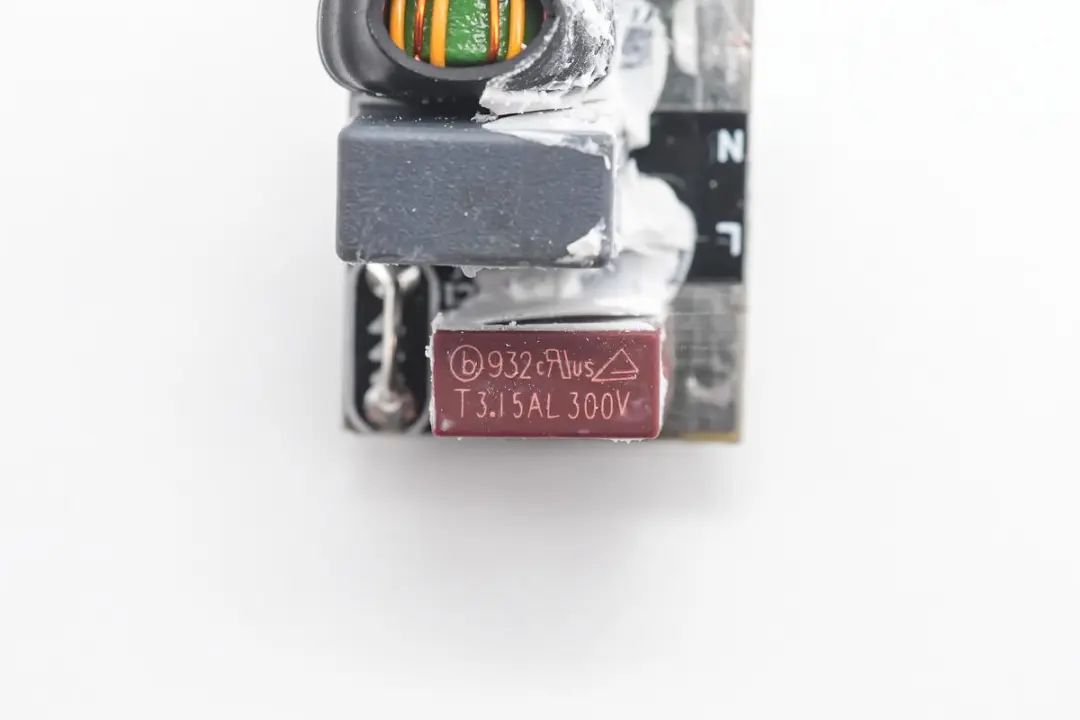

输入延时保险丝来自贝特电子,出料号932,规格为3.15A 250V。
灰色安规X2电容特写。

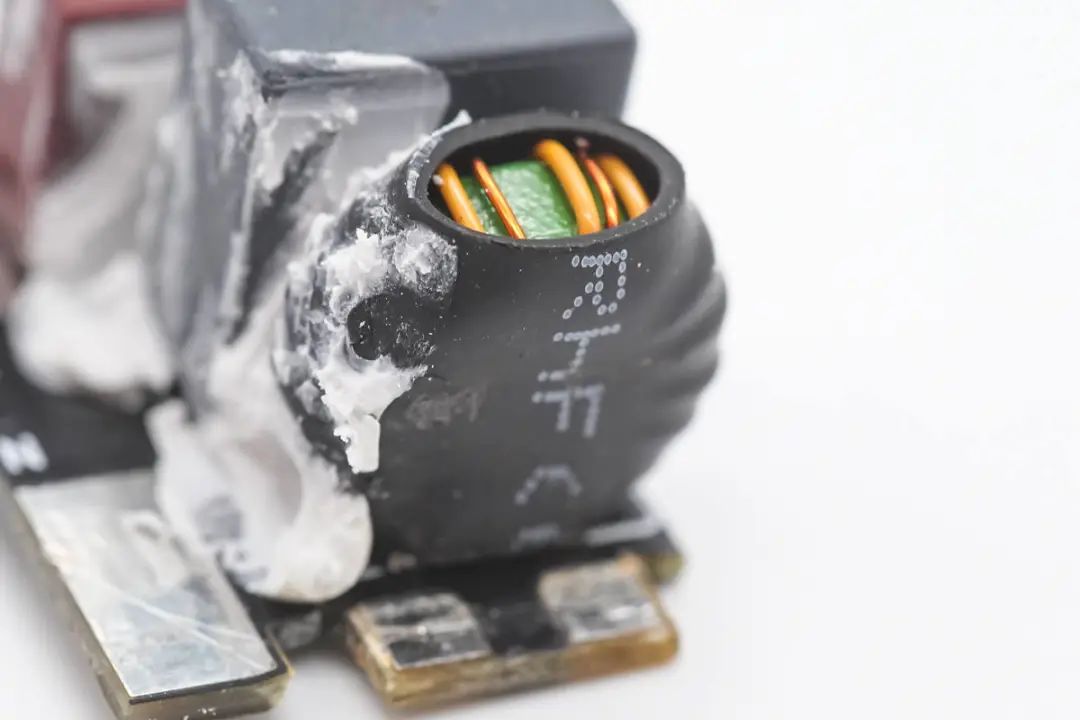

共模电感采用漆包线和绝缘线绕制,外套热缩管绝缘。

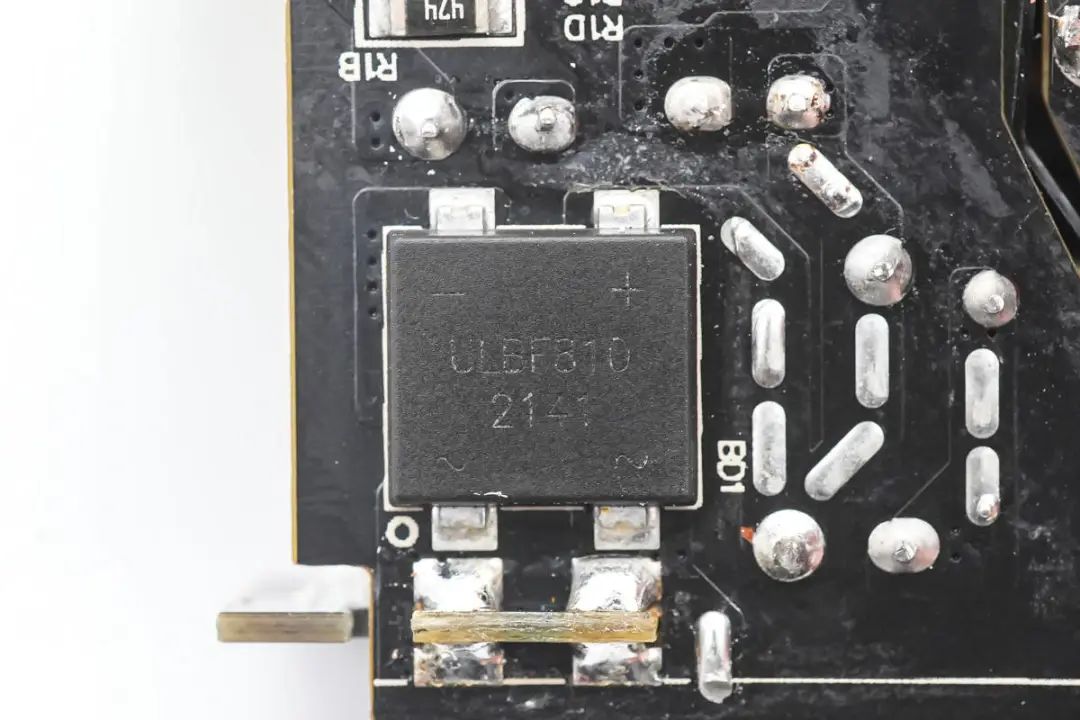

输入端整流桥来自晶导微,型号ULBF810,是一颗8A电流,耐压1000V的整流桥,具有高浪涌电流能力。

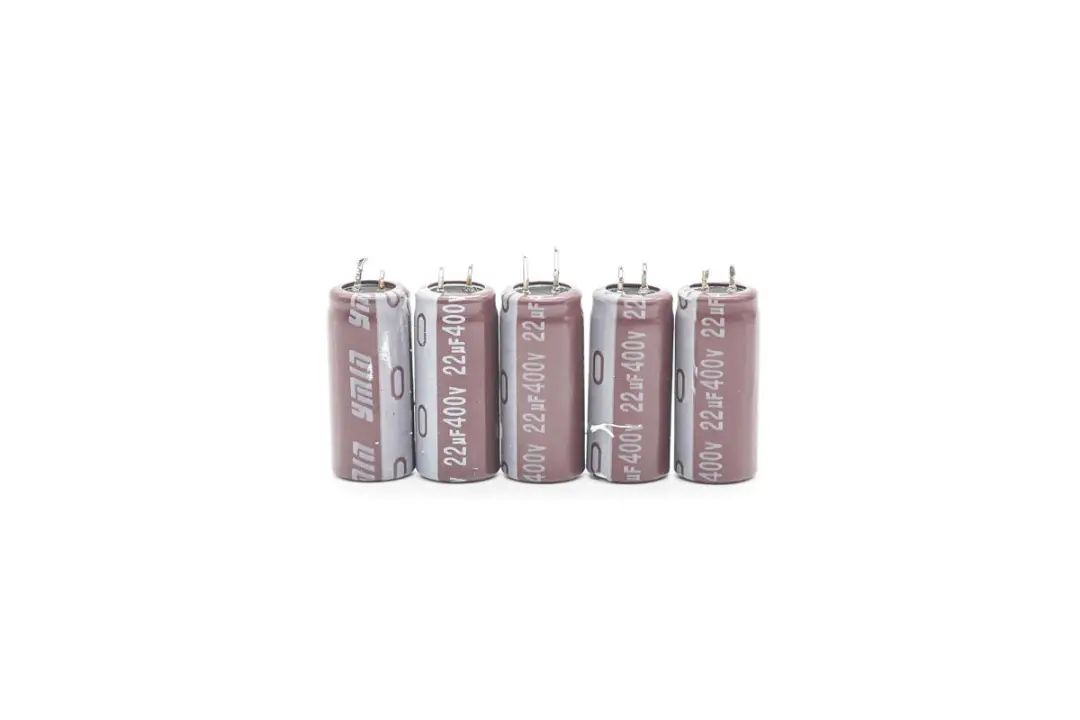

高压滤波电容来自永铭,KCX系列小体积快充电容,规格为22μF 400V,5颗并联,总容量为110μF。

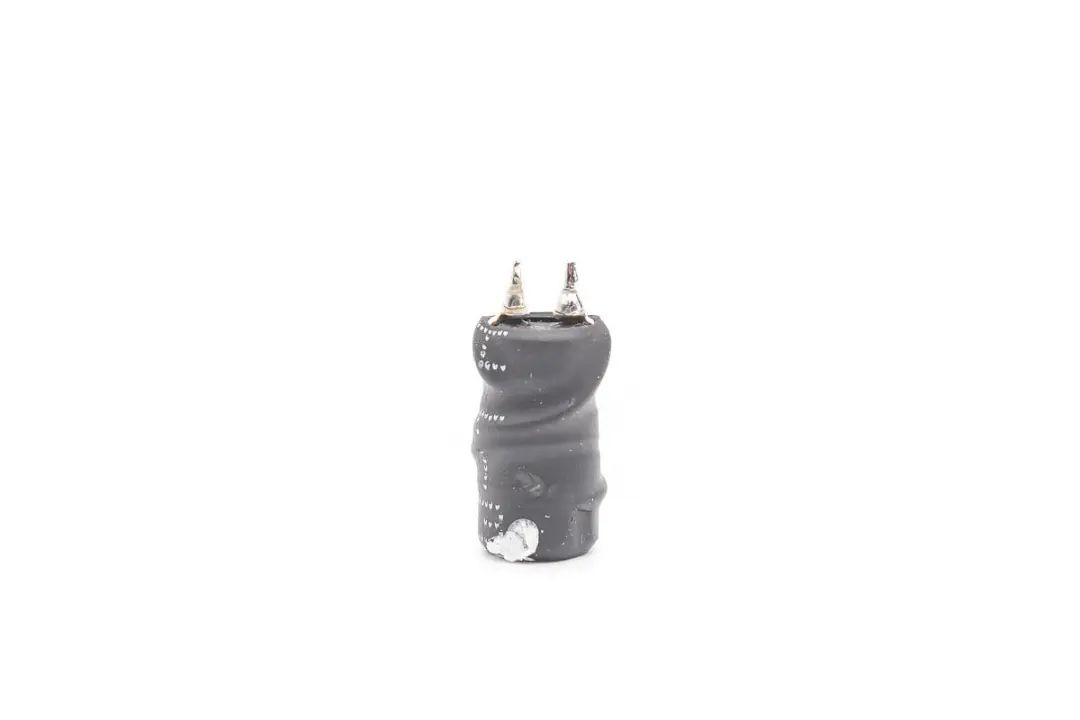

差模电感外套热缩管绝缘。

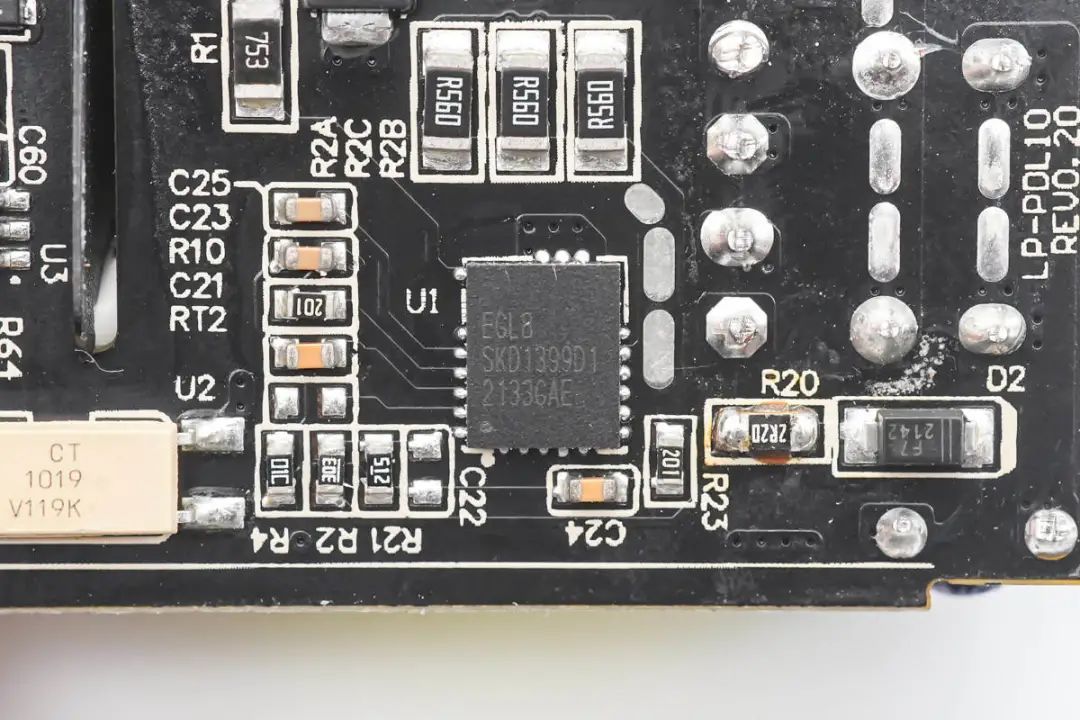

初级主控芯片内部集成氮化镓开关管,芯片丝印EGL8 SKD1399D1,来自Elevation Semiconductor,提供集成GaN的合封芯片。芯片实际型号为HL9550,内置170mΩ氮化镓开关管以及多模式PWM控制器,集成高压启动,降低待机功率,外围元件精简。

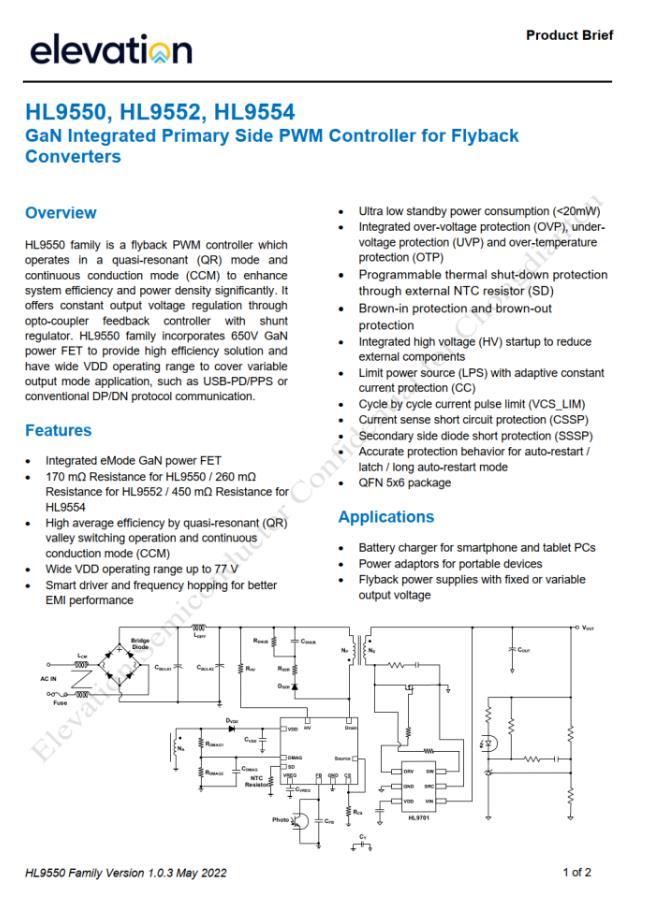

HL9550采用DFN5*6封装,独特的焊盘设计将功率走线和控制走线分开,降低快充设计布线难度。芯片具有不同开关频率和模式可选,满足多种场合应用。

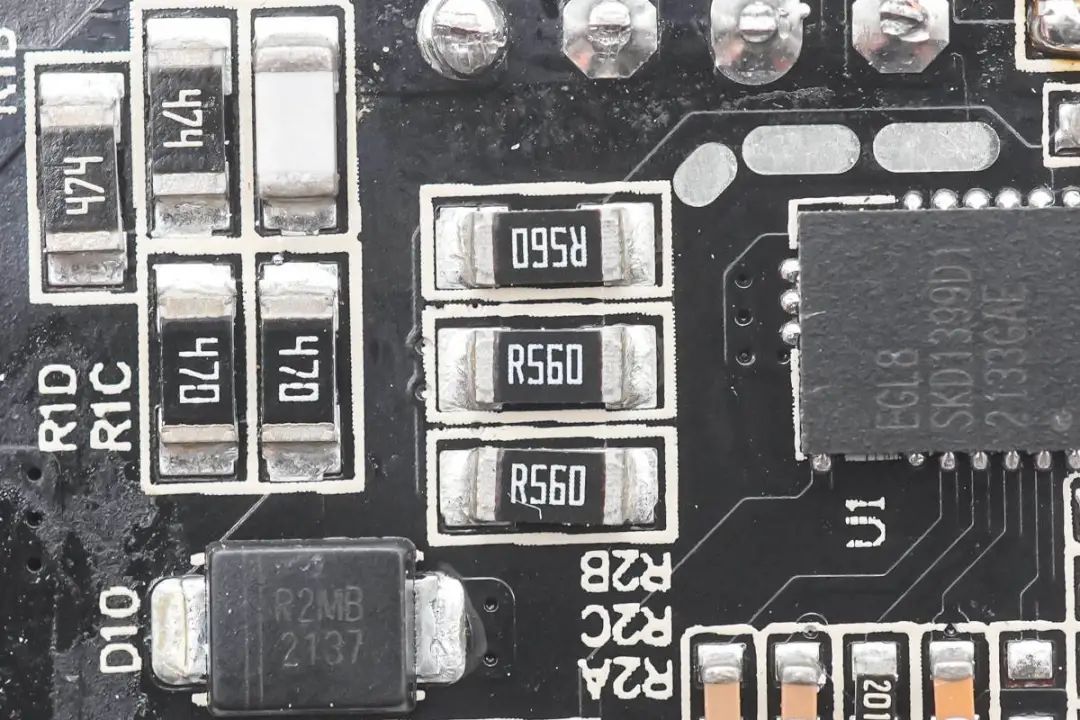

三颗0.56Ω 1206封装电阻并联,用于检测初级电流,左侧RCD吸收电路用于吸收变压器初级绕组的漏感能量。

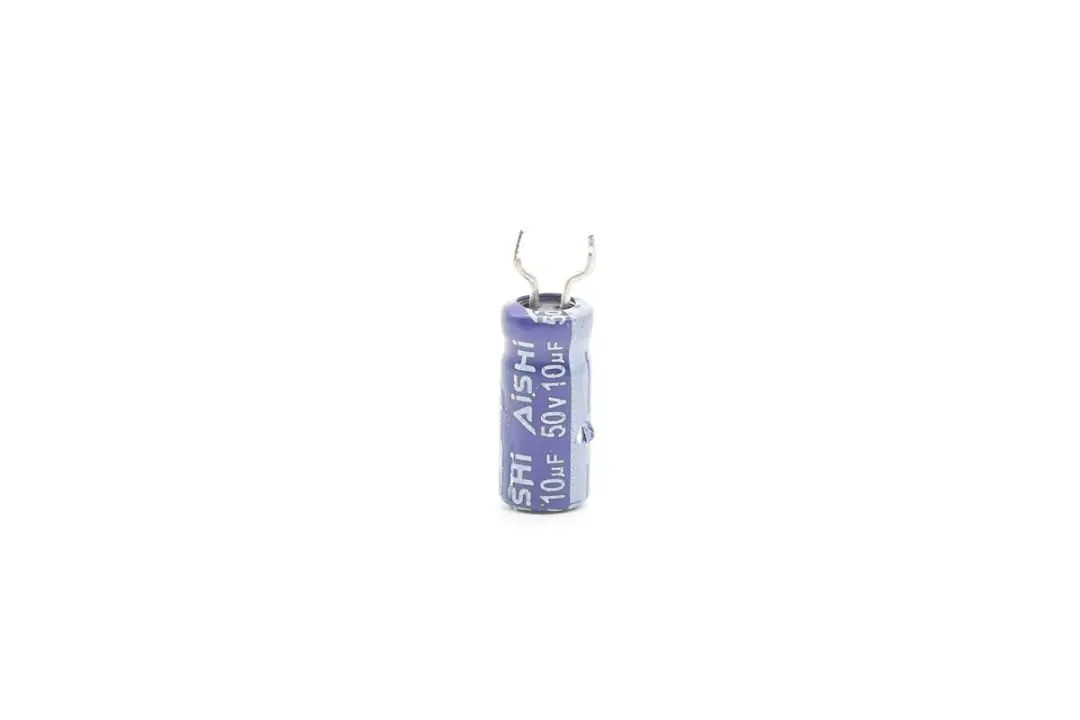

为HL9550供电的电解电容,来自AiSHi,规格为50V 10μF。

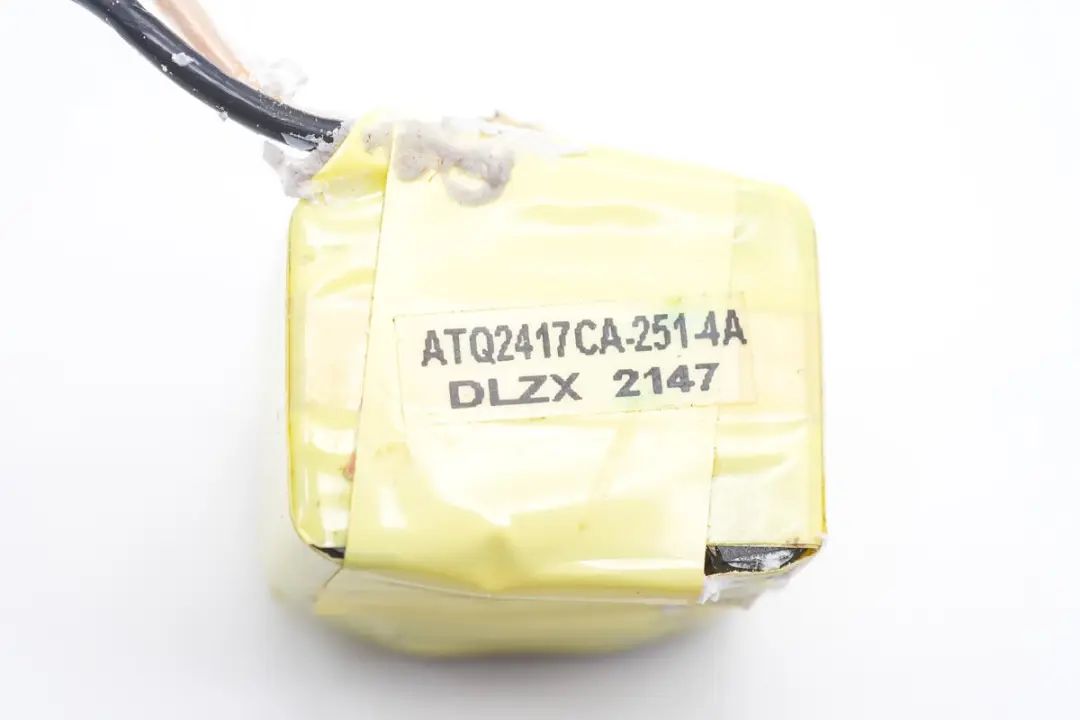

变压器采用绝缘胶带严密缠绕,输出采用多层绝缘线,采用ATQ2417磁芯。

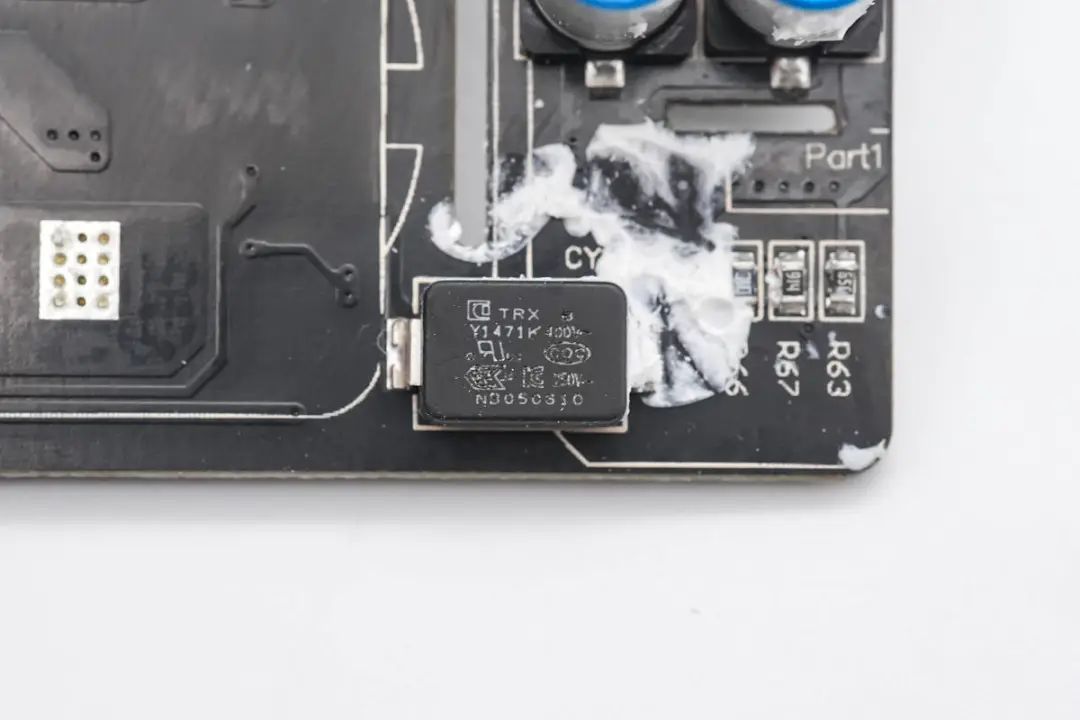

贴片Y电容来自四川特锐祥科技股份有限公司,型号TMY1471K,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。
充电头网了解到,特锐祥贴片Y电容除了被
麦多多100W氮化镓
、
OPPO 65W超级闪充氮化镓充电器
、
联想90W氮化镓快充
、
努比亚65W氮化镓充电器
、
倍思120W氮化镓+碳化硅PD快充充电器
等数十款大功率充电器使用外,也可应用于
海陆通
、
第一卫
、
贝尔金
等品牌20W迷你快充上,
性能获得客户一致认可
。

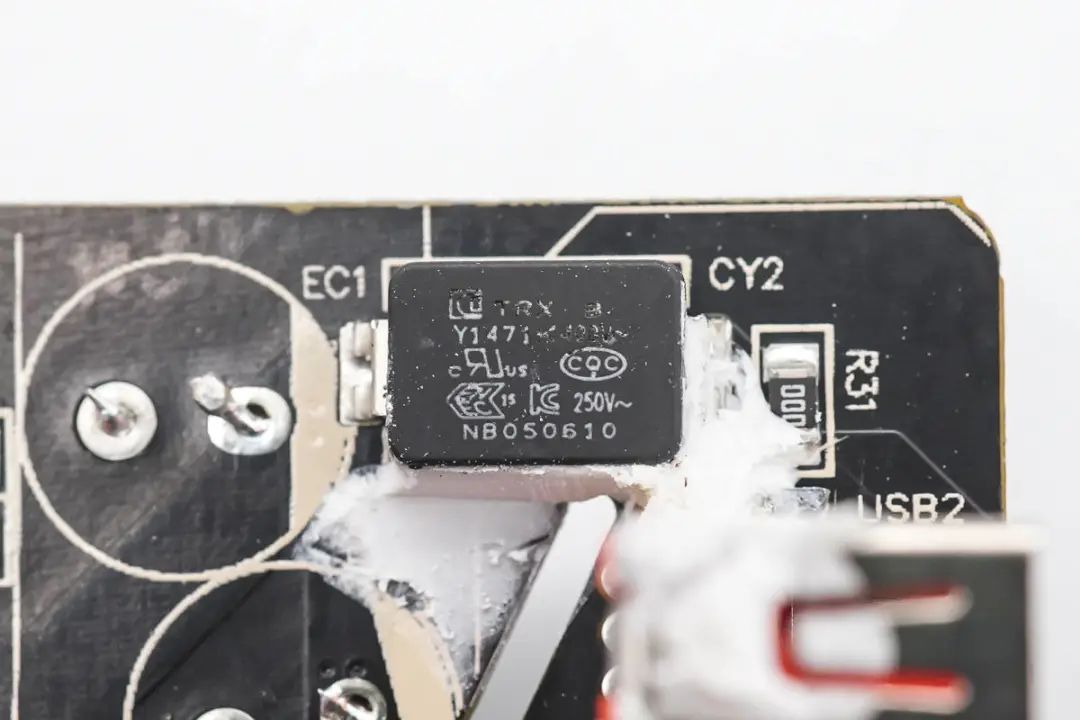

另一颗贴片Y电容同样来自特锐祥,规格相同。

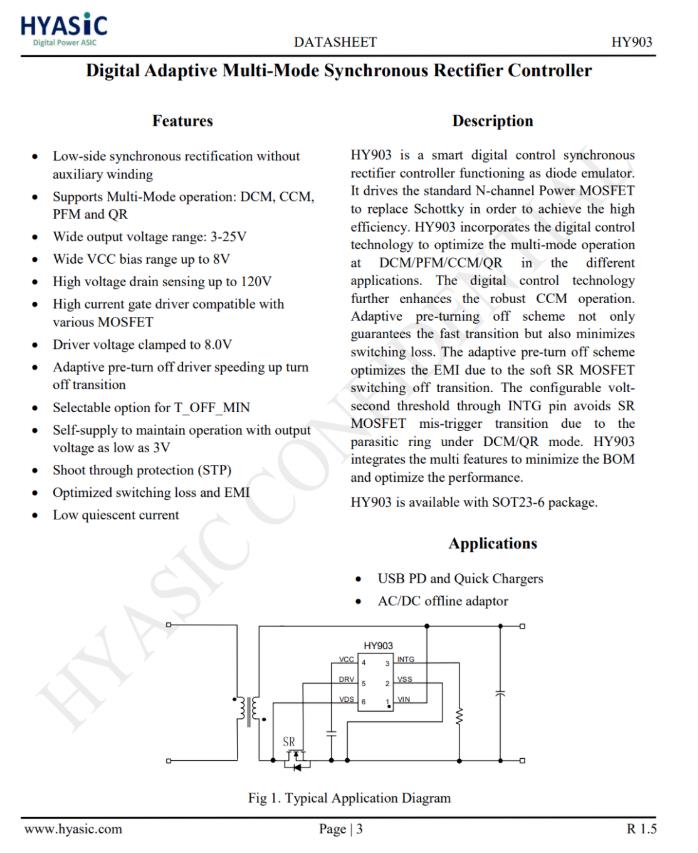

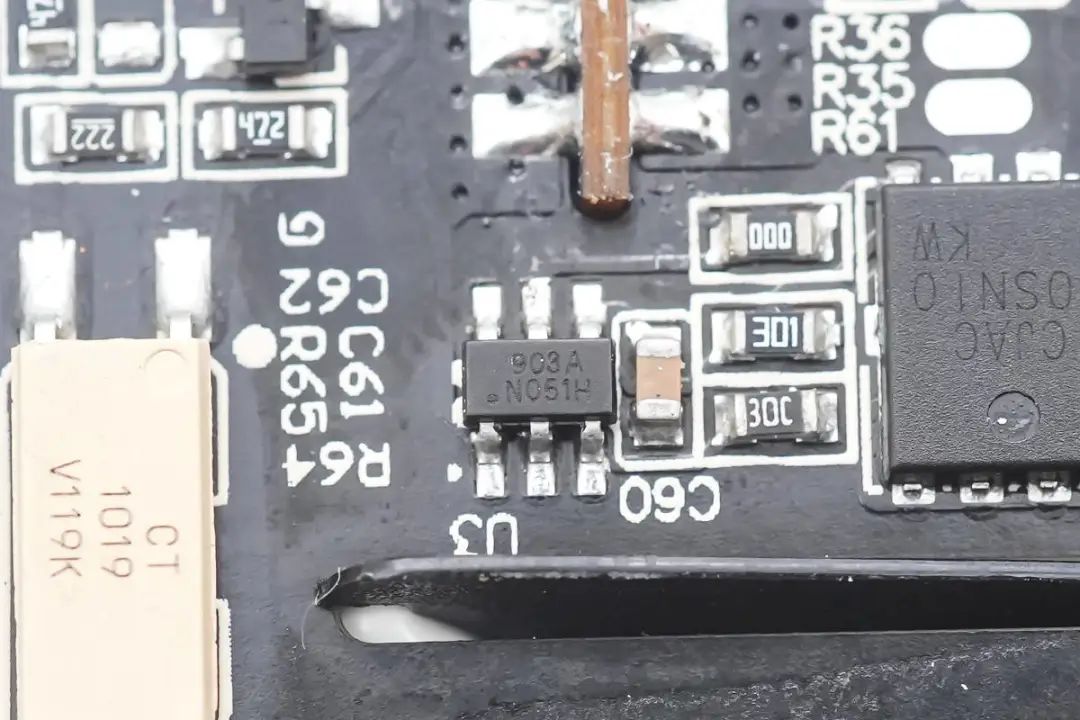

同步整流控制器来自华源半导体,丝印903A,实际型号为HY903,是一颗数字多模式同步整流控制器,支持低侧应用,无需辅助线圈供电,芯片支持DCM,CCM和QR工作模式,支持3-25V输出电压范围,满足USB PD快充应用。
HY903内置的驱动器具有高电流驱动能力,可搭配低导阻的同步整流管获得更低的损耗。栅极驱动器钳位电压为8V,适配多种同步整流管。高集成度多功能的设计降低了成本,并优化了用户体验。
充电头网通过拆解了解到,该芯片已经被
绿联65W 2C1A快充充电器
、
LETRON 45W 1A1C双口快充充电器
、魅族手机30W充电器等产品采用,获得市场认可。

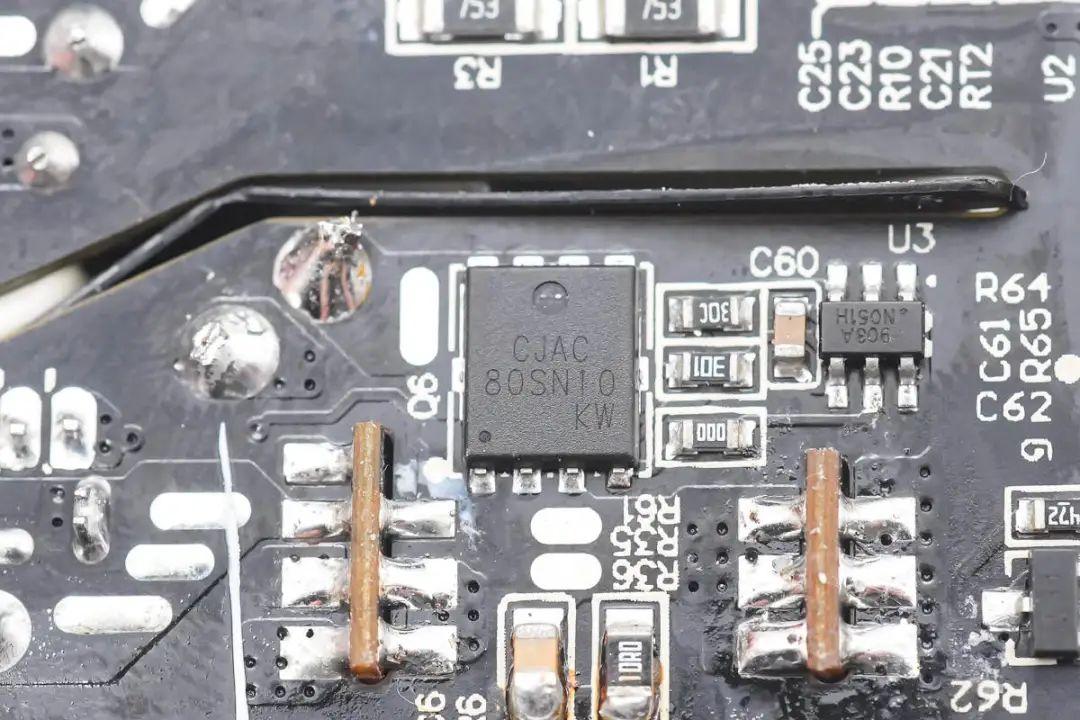

同步整流管来自长晶科技,型号为CJAC80SN10,是一颗耐压100V的NMOS,导阻为6.2mΩ,采用PDFN5*6封装。

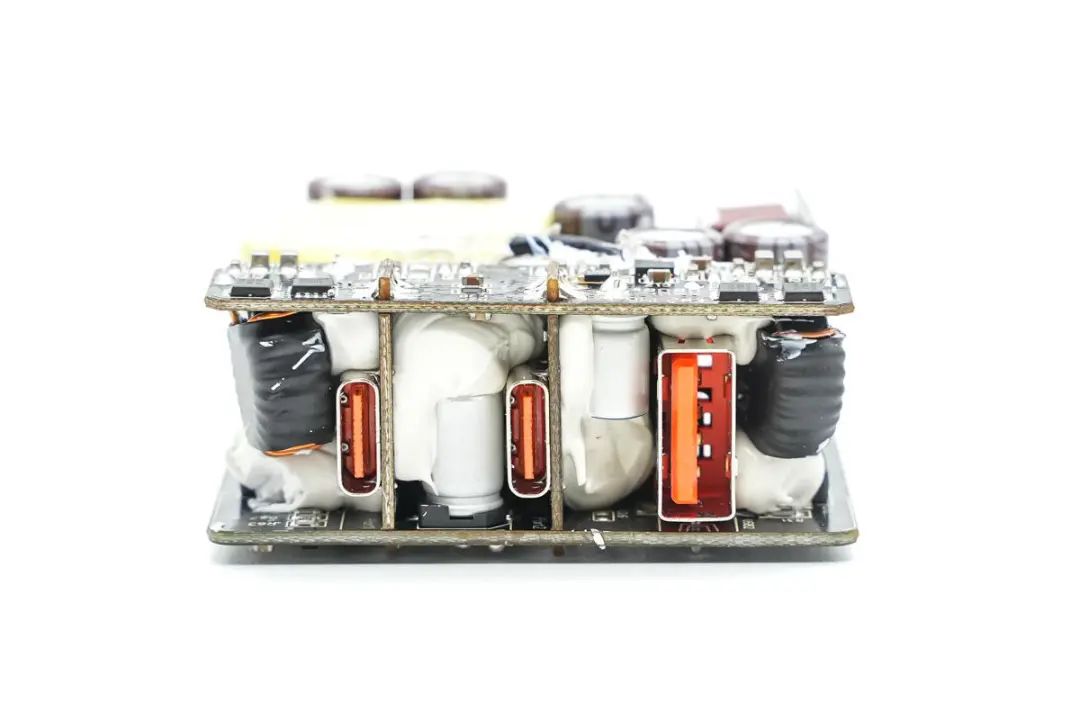

输出侧两个USB-C母座焊接在小板上,小板上方是一条PCB板,上面焊接两路降压电路,分别用于三个接口的降压输出。在小板之间的空间内是降压电感与滤波电容,并大量打胶固定。

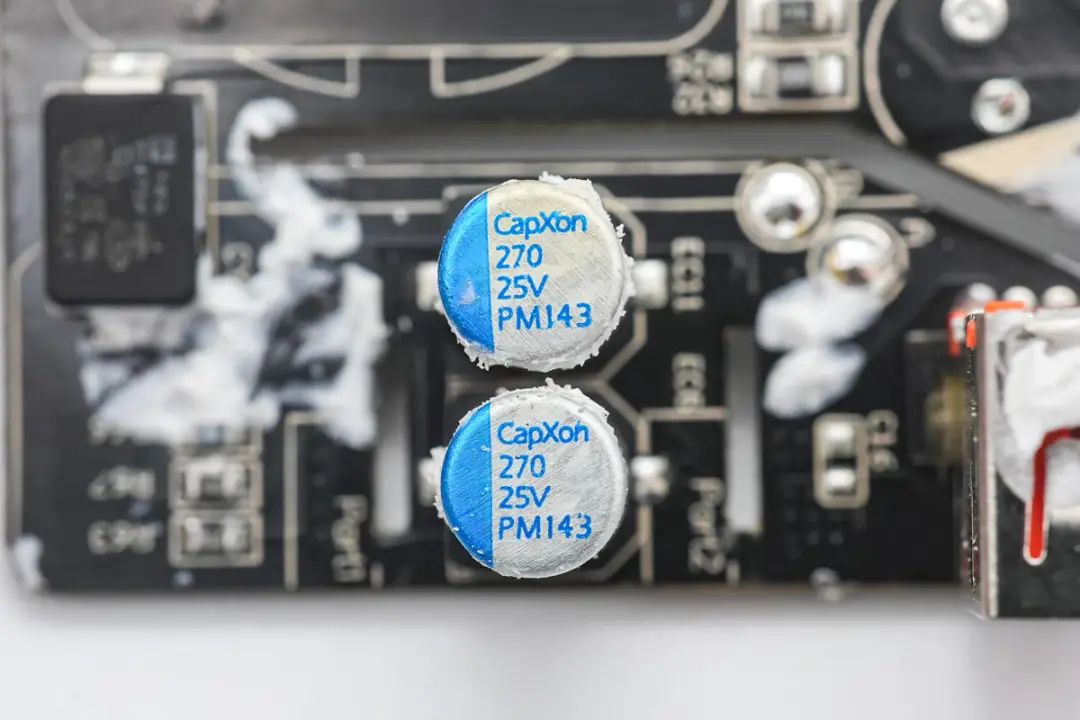

两颗滤波电容来自丰宾,PM系列贴片固态电容,规格为270μF 25V,两颗并联用于同步整流输出滤波。
USB-C1母座小板特写,正面焊接USB-C母座。
小板背面焊接一颗协议芯片。

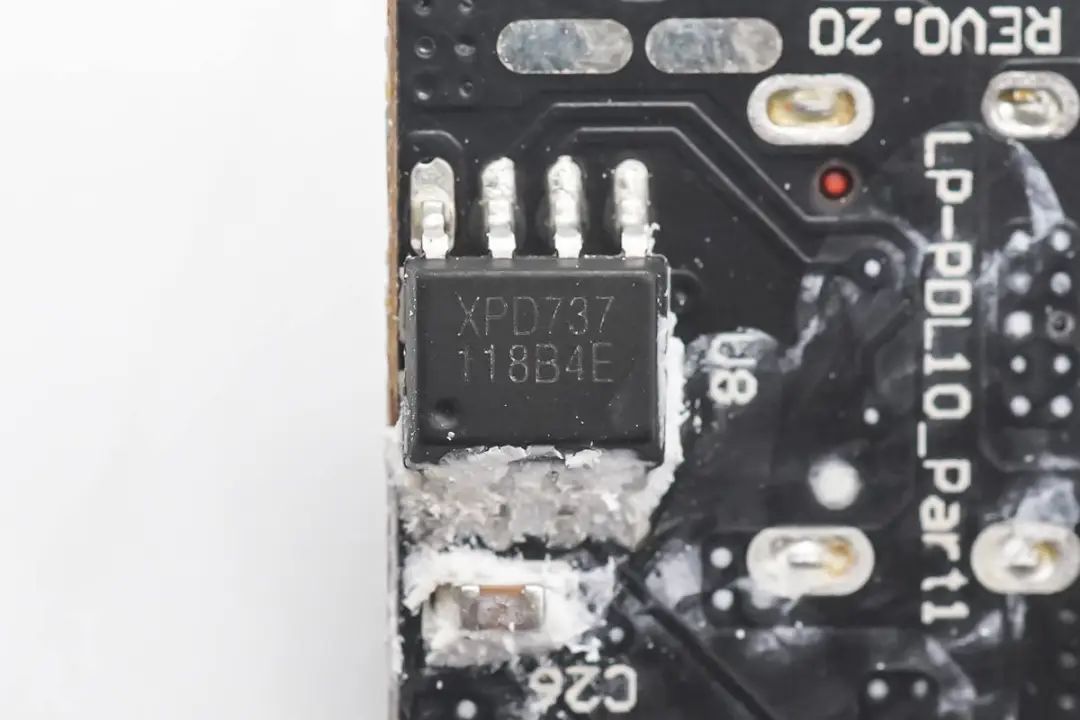

USB C1协议芯片采用云矽半导体XPD737,这款芯片已经通过了USB PD3.0认证,TID:3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充协议外,还支持小米CHARGE TURBO 27W协议,华为10V高压SCP协议。
XPD737内部集成 10mΩ VBUS 通路管,并且集成10mΩ电流检测电阻,支持完善的保护功能,降低外围元件数量,同时支持云矽半导体私有的XPD-LINK通讯,支持多颗协同使用,满足多口充电器应用,从而简化电路,降低成本。
充电头网拆解了解到,云矽半导体XPD系列快充协议芯片已被
公牛
,
贝尔金
,
联想
,
诺基亚
,
飞利浦
,
傲基
,
倍思
,
品胜
,
摩米士
等多个品牌的数十款产品采用,抓住20W PD快充风口,
富满集团云矽半导体单月PD协议芯片销量突破千万颗
。

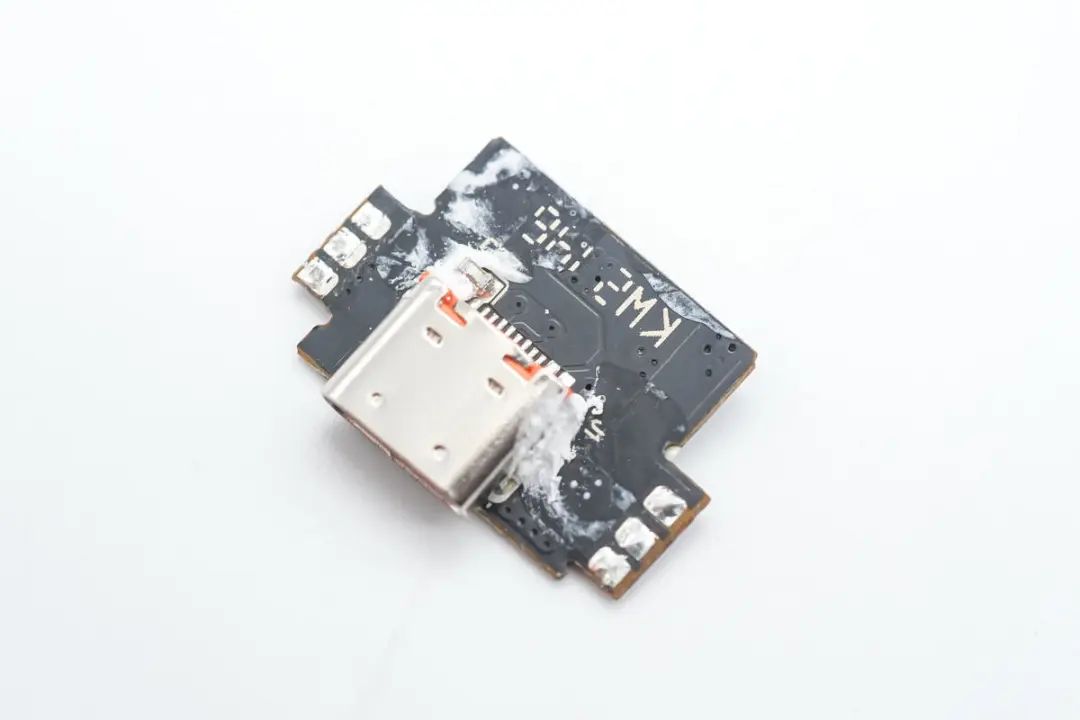

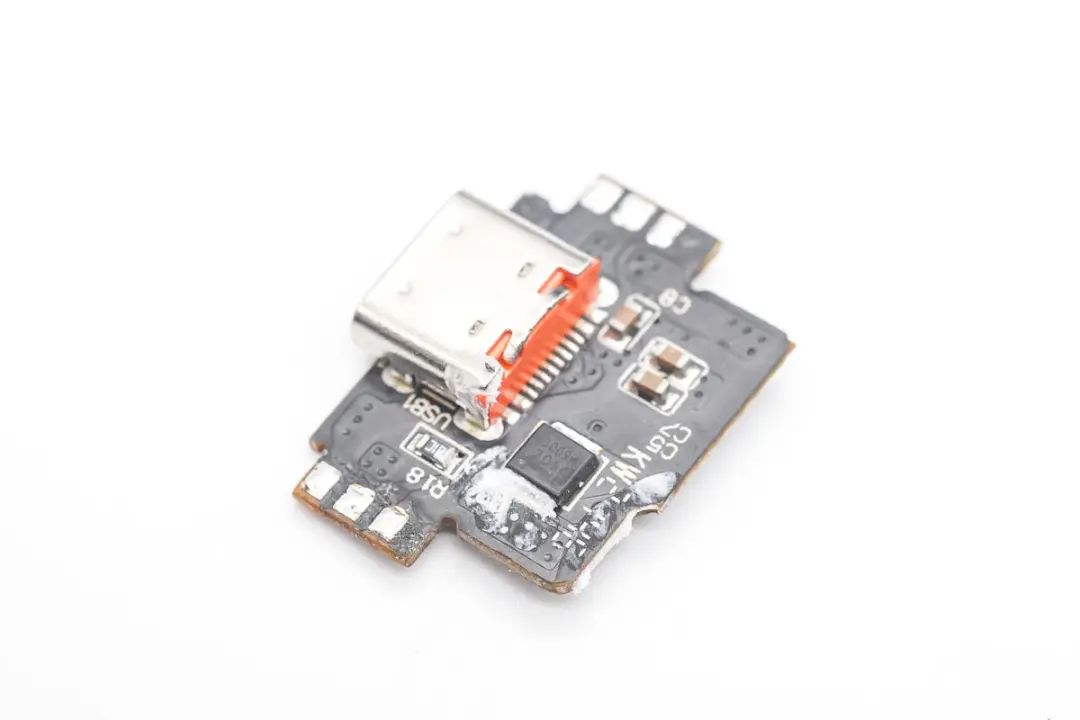

USB-C2母座小板特写,正面焊接USB-C母座和一颗VBUS开关管。

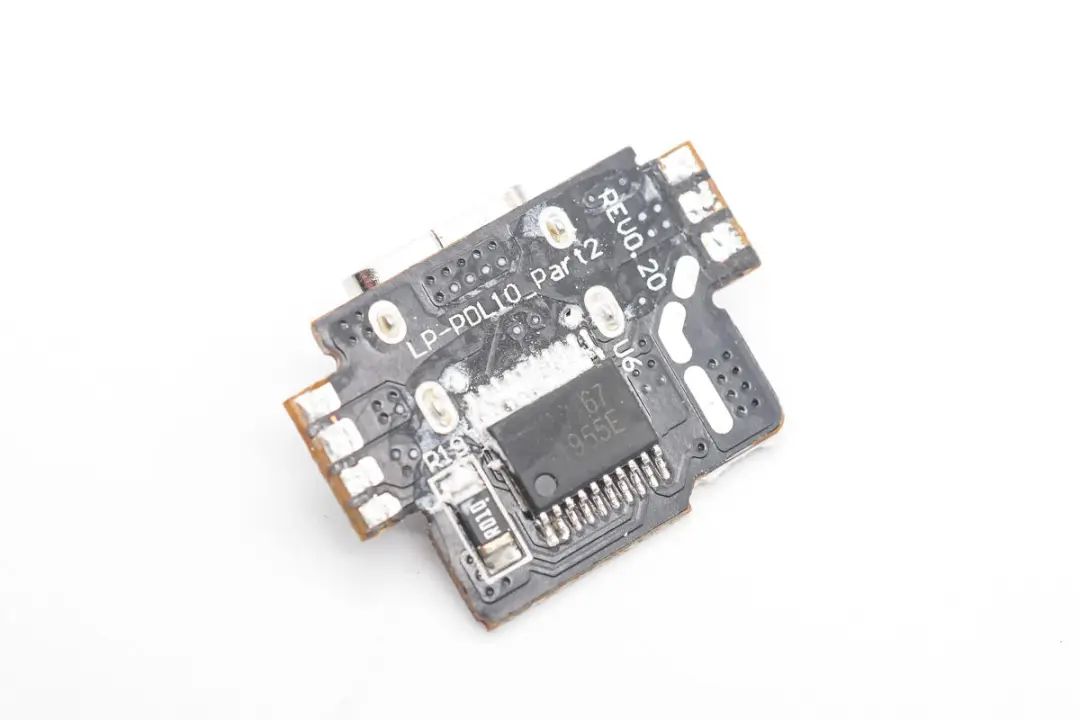

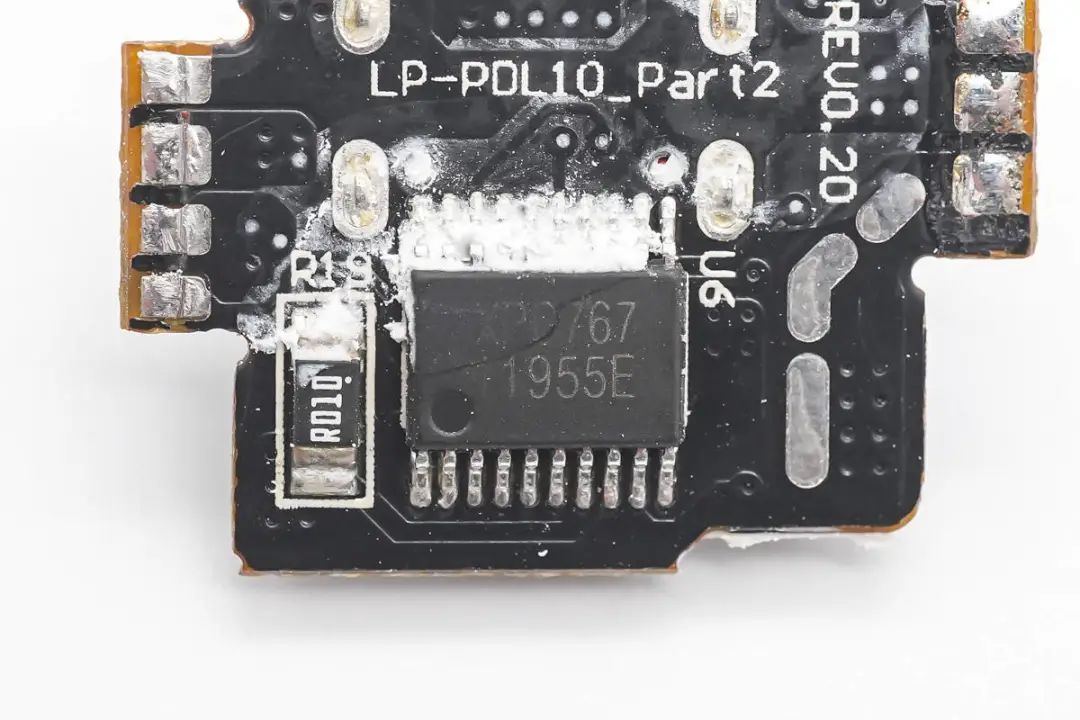

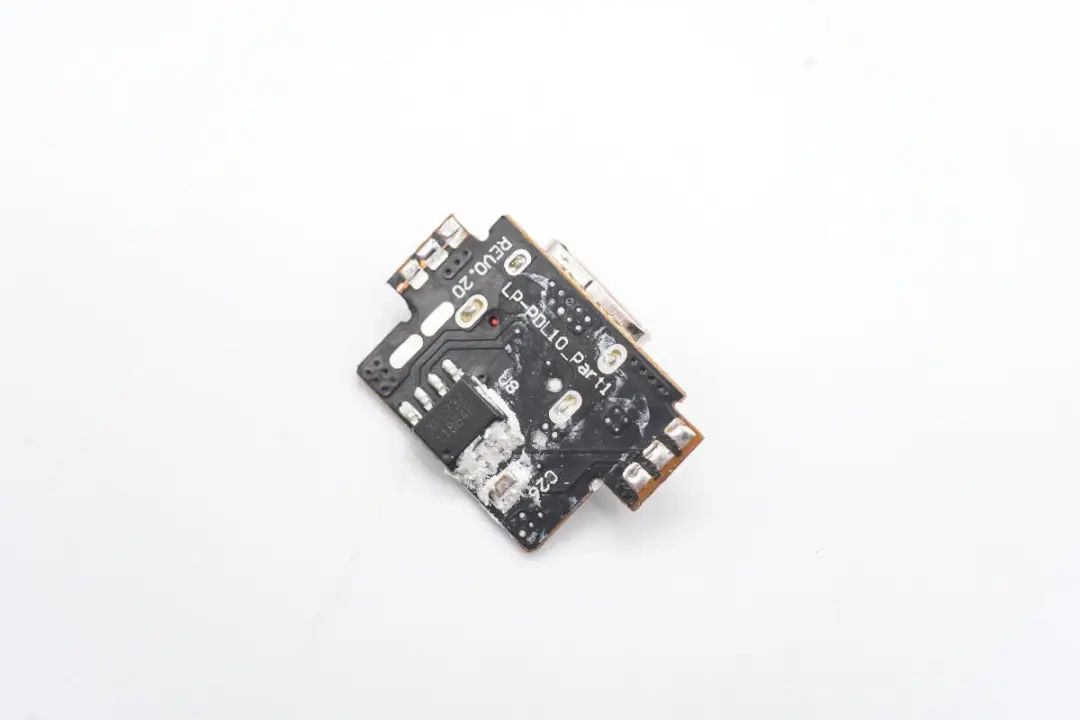

背面焊接一颗协议芯片和电流检测电阻。
USB-C2和USB-A口的协议芯片采用云矽半导体XPD767,这款芯片已经通过了USB PD3.0认证,TID:3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议,内部集成 10mΩ VBUS 通路功率开关管,并且集成10mΩ电流检测电阻,支持完善的保护功能,节省外围元件数量,简化电路,降低成本,具有TSSOP-20和QFN20封装。
其中XPD767内部集成的VBUS管和检流电阻用于USB-C2口输出,外置的VBUS开关管和电流取样电阻用于USB-A口过流保护和输出控制。

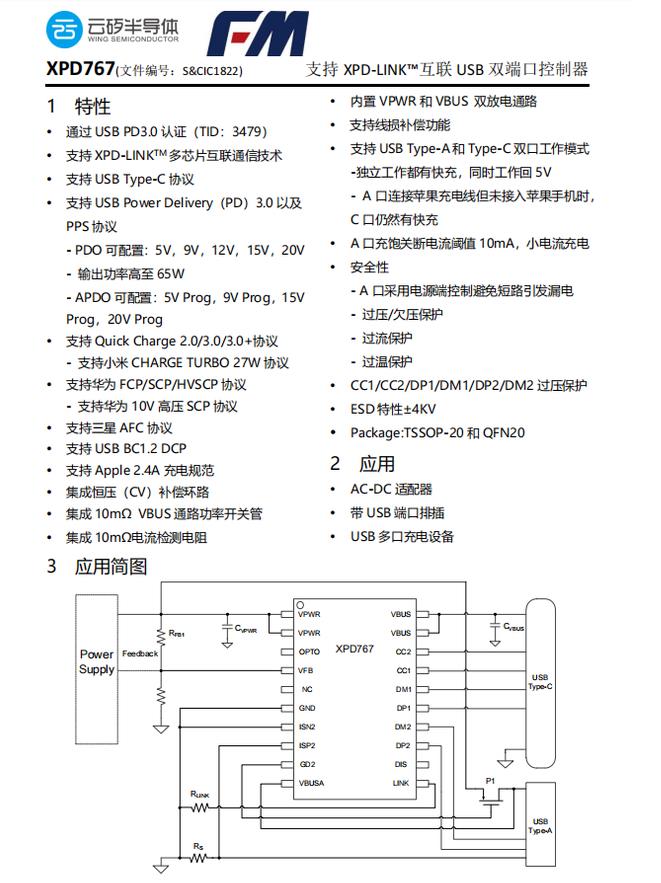

云矽半导体XPD767资料信息。
丝印3009N的MOS管,用于USB-A口输出控制。

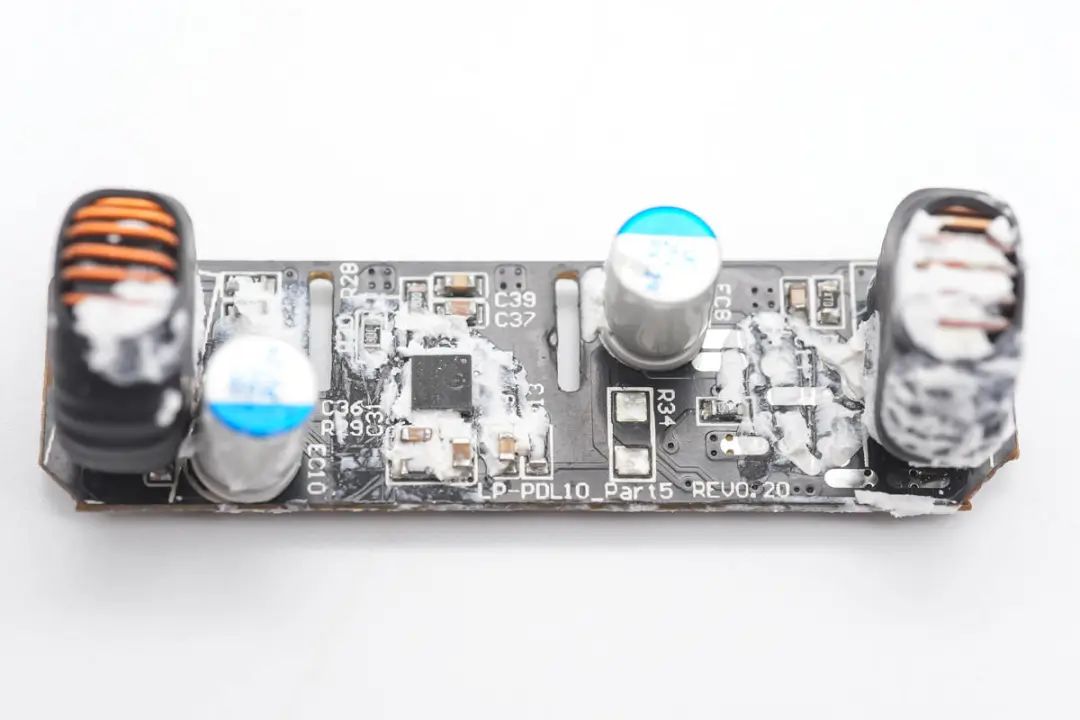

降压小板两侧焊接两颗磁环电感,两颗固态电容用于两路降压输出,正面还焊接一颗同步降压控制器。

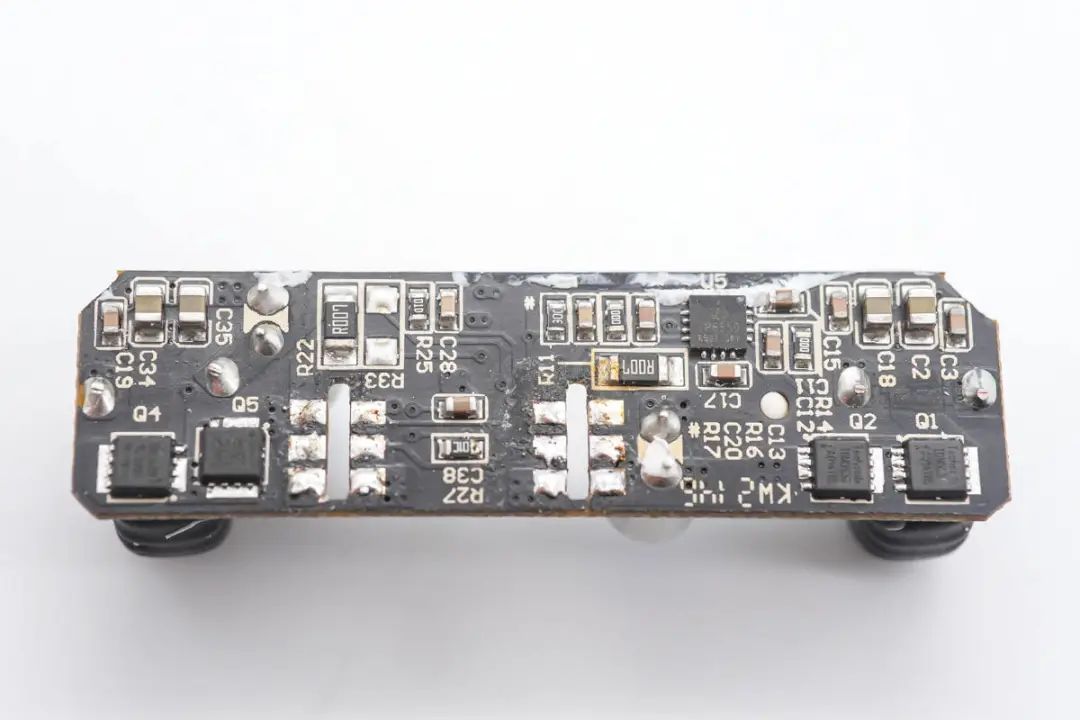

小板背面焊接两对MOS管用于两路同步降压输出,背面还焊接一颗同步降压转换器。由于两路同步降压电路完全相同,节省篇幅选取一路进行介绍。

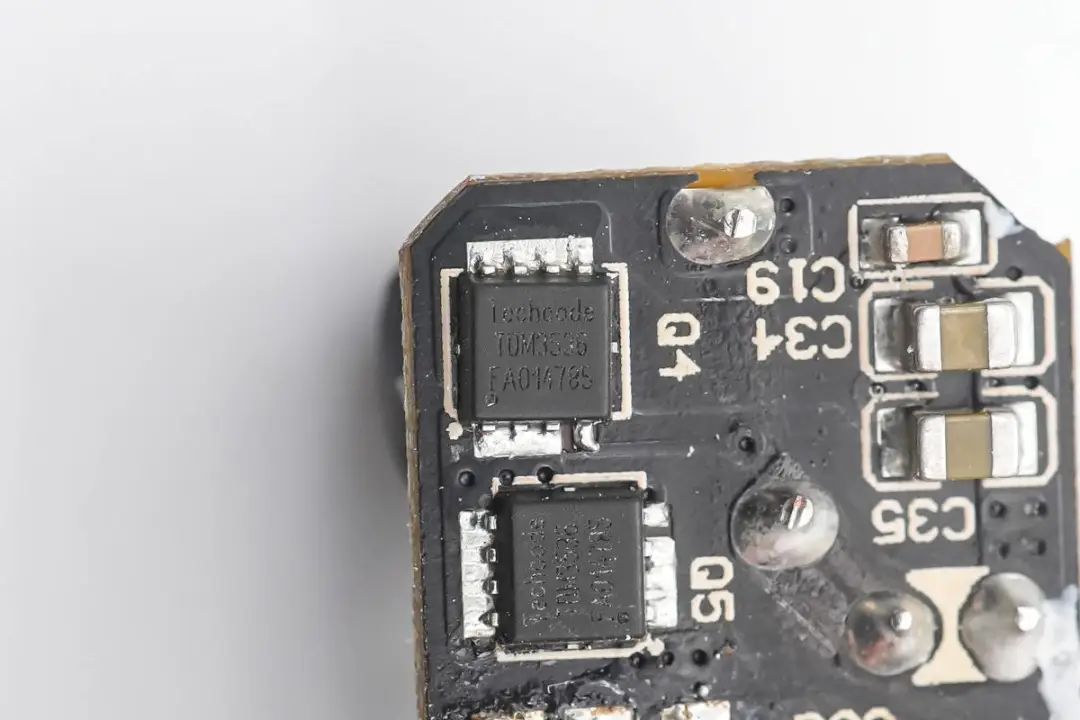

用于降压的同步开关管,来自泰德,型号为TDM3536,是一颗耐压30V的NMOS,导阻3.3mΩ,采用PPAK3*3-8封装。

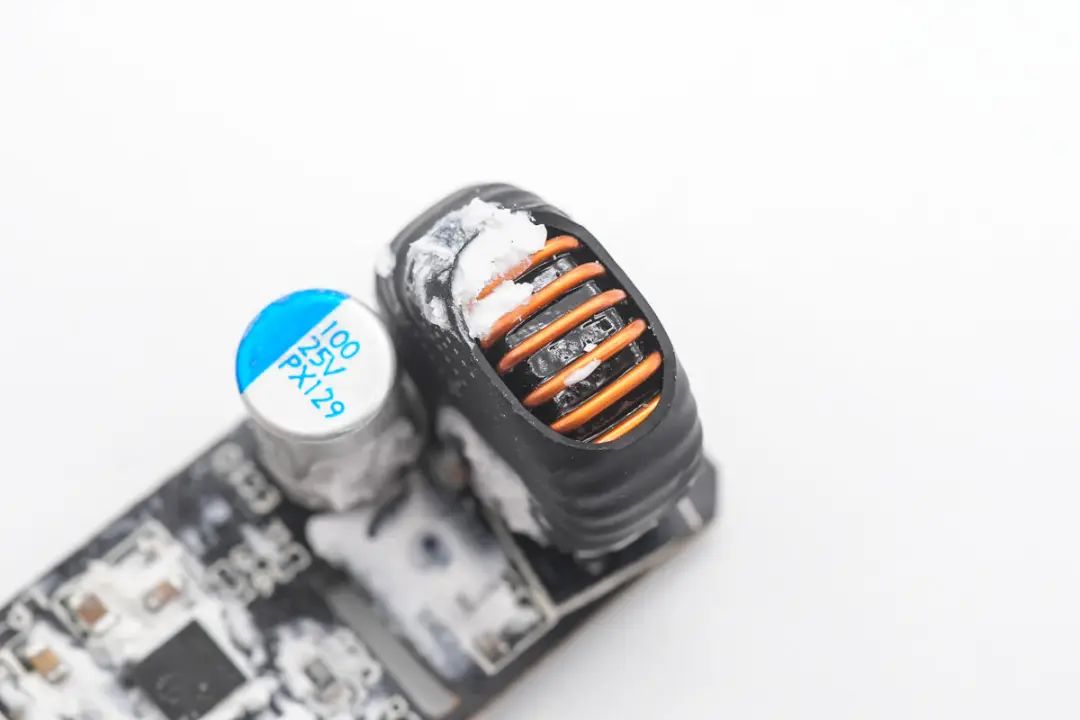

降压电感外包热缩管绝缘,打胶固定和散热。

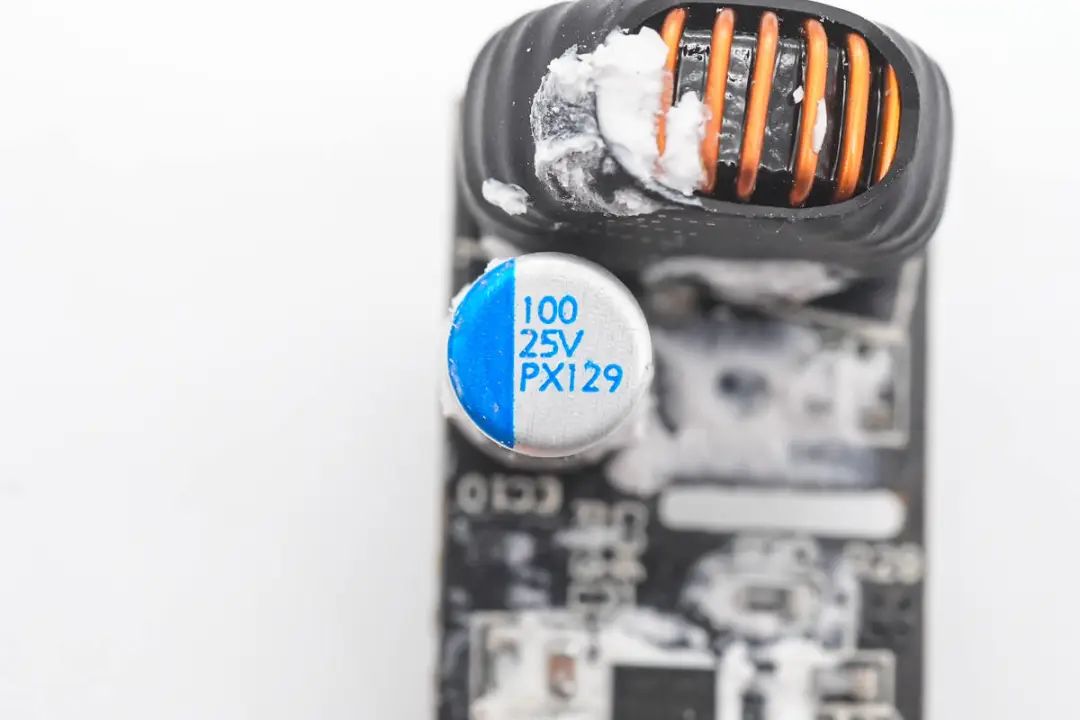

输出滤波固态电容来自丰宾,规格为100μF 25V。

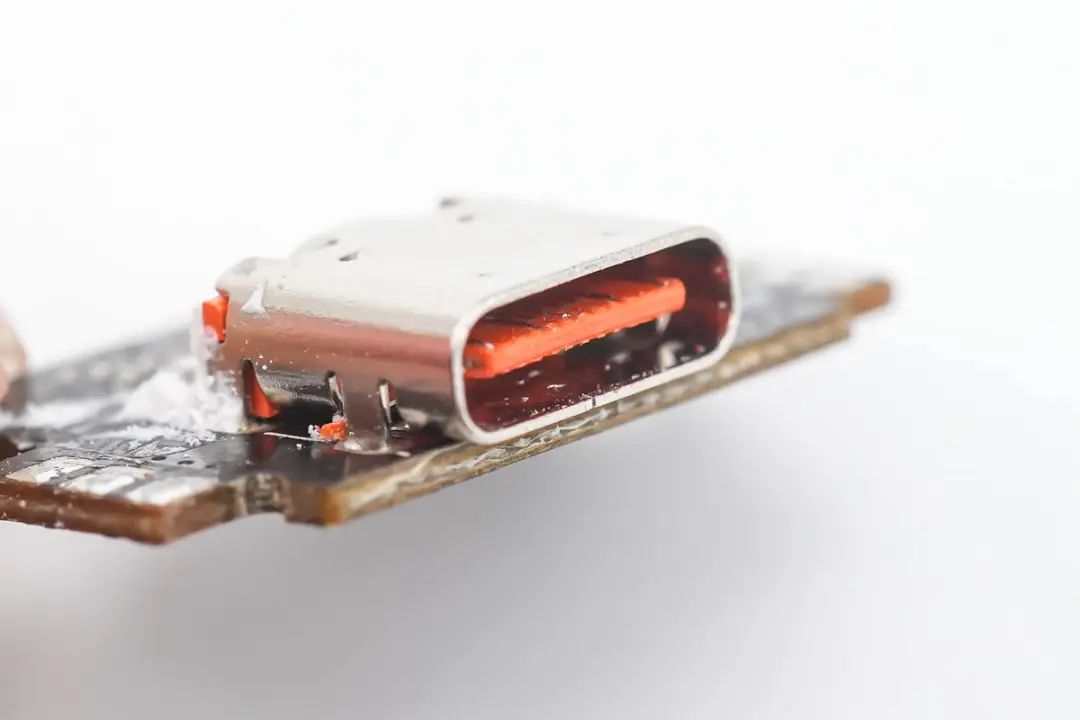

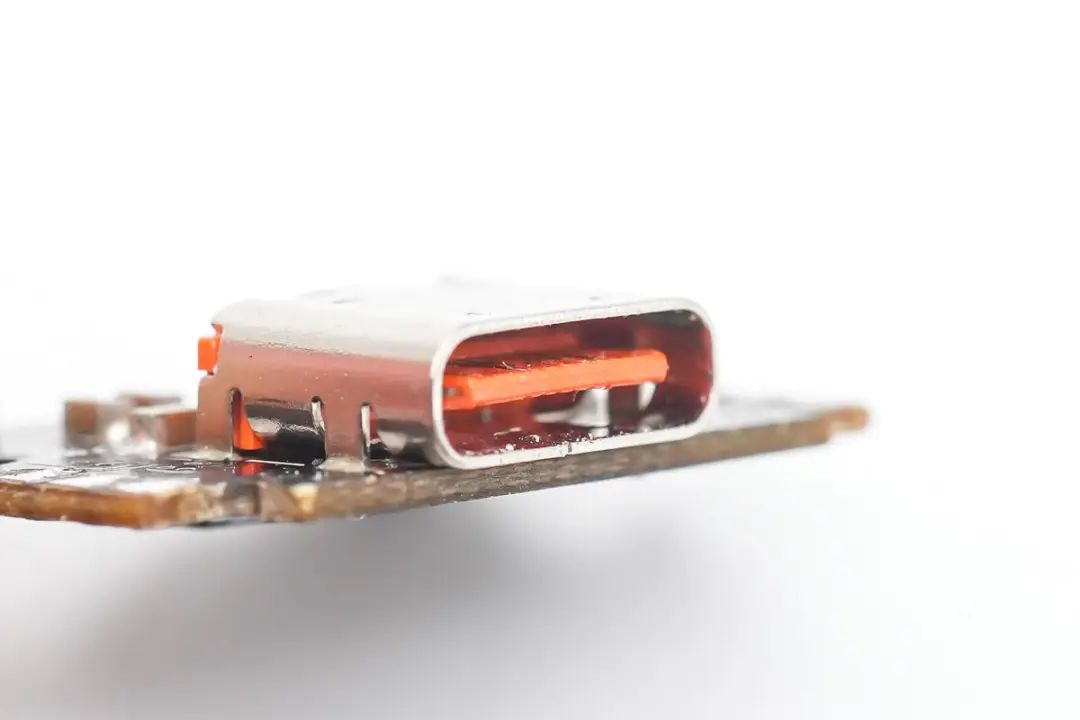

USB-C1接口特写,橙色胶芯过孔焊接。
USB-C2接口特写,橙色胶芯过孔焊接。

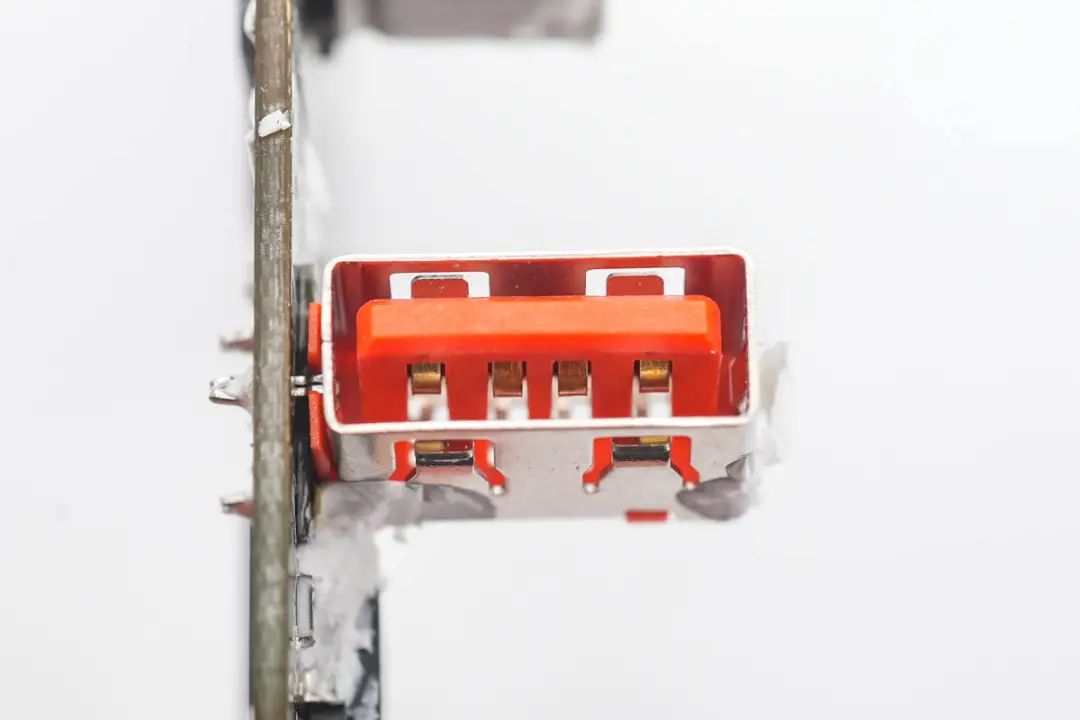

USB-A接口特写,垂直过孔焊接,橙色胶芯。

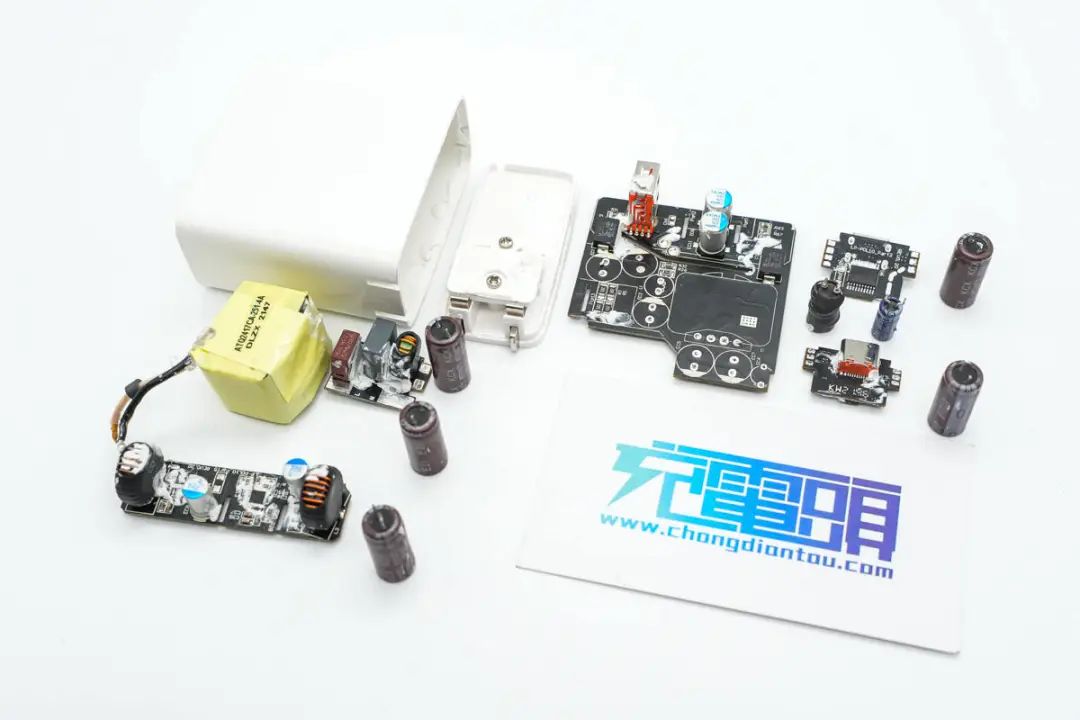

全部拆解完毕,来张全家福。
充电头网拆解总结
立创普这款65W充电器采用折叠插脚,厚度仅为28mm,小巧轻便非常便携。充电器具备2C1A三口输出,两个USB-C口支持功率盲插,支持的协议相同,具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组电压档位,以及3.3-21V3A一组PPS档位。能够满足手机和笔记本电脑的快充需求。
充电头网通过拆解了解到,立创普这款65W氮化镓充电器采用多块PCB组合焊接,对应发热器件位置贴有导热垫,并通过覆铜PCB进行散热,简化散热设计。充电器内部采用Elevation HL9550氮化镓合封芯片,内置170mΩ氮化镓开关管,满足65W及更大功率应用。
充电器同步整流控制器来自华源半导体,输出协议芯片均来自云矽半导体,采用XPD737+XPD767组合,实现三口输出,并支持功率自动分配。两路降压控制器,搭配泰德同步整流管。云矽协议芯片内置电流取样电阻和VBUS开关管,搭配高集成氮化镓合封方案,大大简化了充电器电路设计。
