拆解报告:TEGIC迷你30W PD快充氮化镓充电器

2021-10-25

随着iPhone 13新机开卖,很多人换了新手机后市场对30W充电器的需求空前高涨。近期TEGIC特极客便推出了一款迷你30W氮化镓快充充电器满足iPhone 13用户需求。产品不仅小巧,而且外观也很新颖好看,还配有LED指示灯。


此外充电器还支持市面上多个热门快充协议,支持PPS快充,不仅可以轻松满足iPhone 13日常充电需求,对其它品牌安卓手机也能很好兼容。充电器我们已经做过详细评测,下面就和大家分享产品的具体拆解,看看用料做工如何。


一、TEGIC迷你30W氮化镓充电器外观






产品采用白色纸质包装盒,并贴有类似封条的贴纸,贴纸上印有充电器型号Kernel 30。






贴纸上还印有产品参数信息。

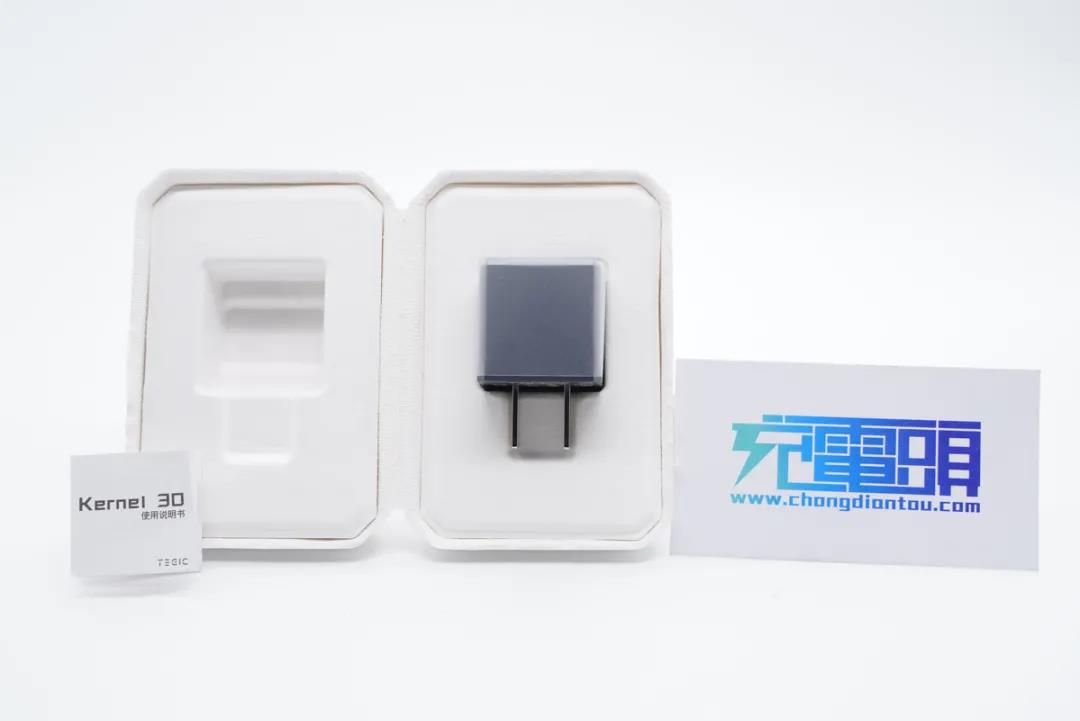

包装内含充电器和使用说明书。






充电器采用小方块造型设计,机身壳表面哑光,边角倒角处理且过渡分明,很有几何美感。

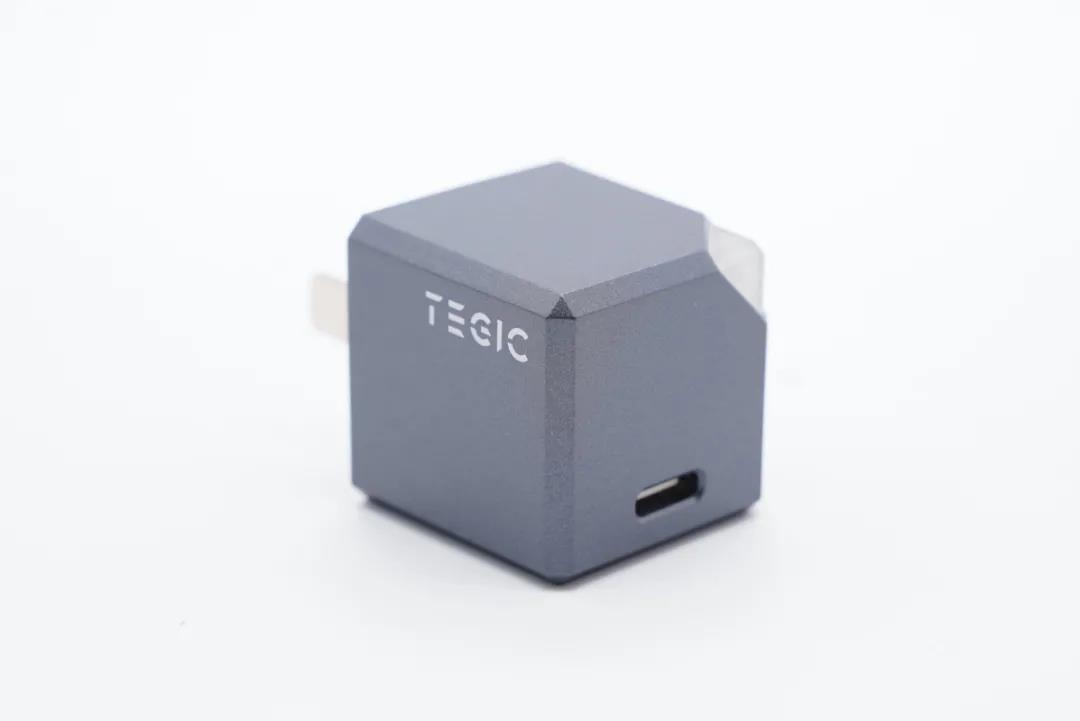

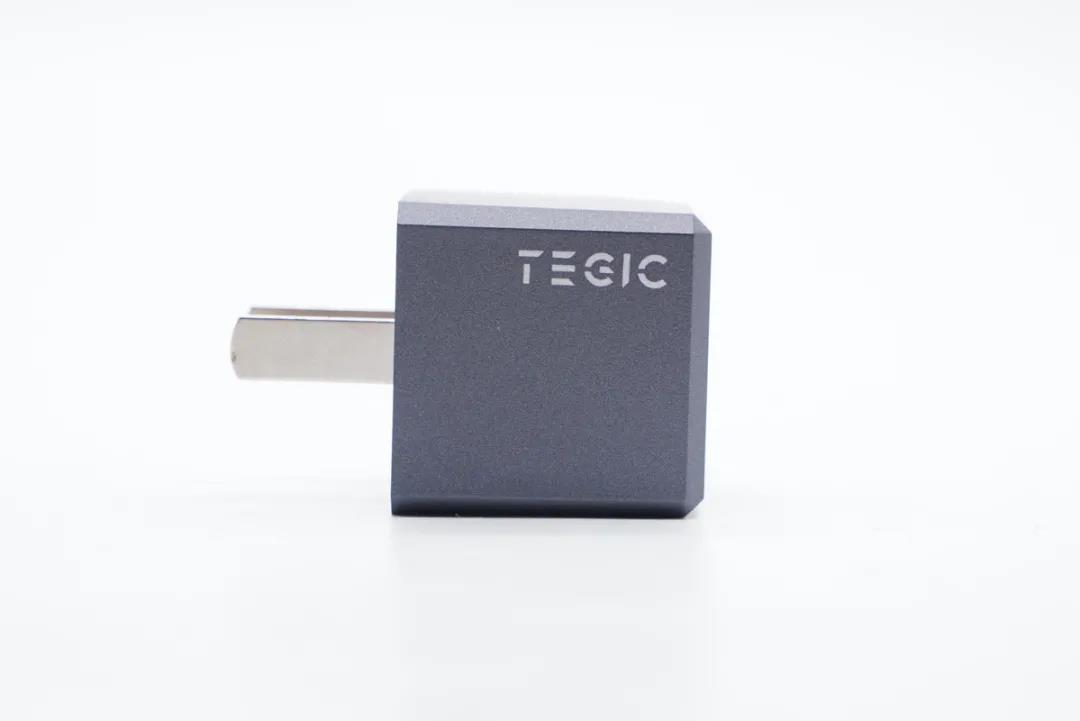

其中一侧面印有TEGIC品牌logo。

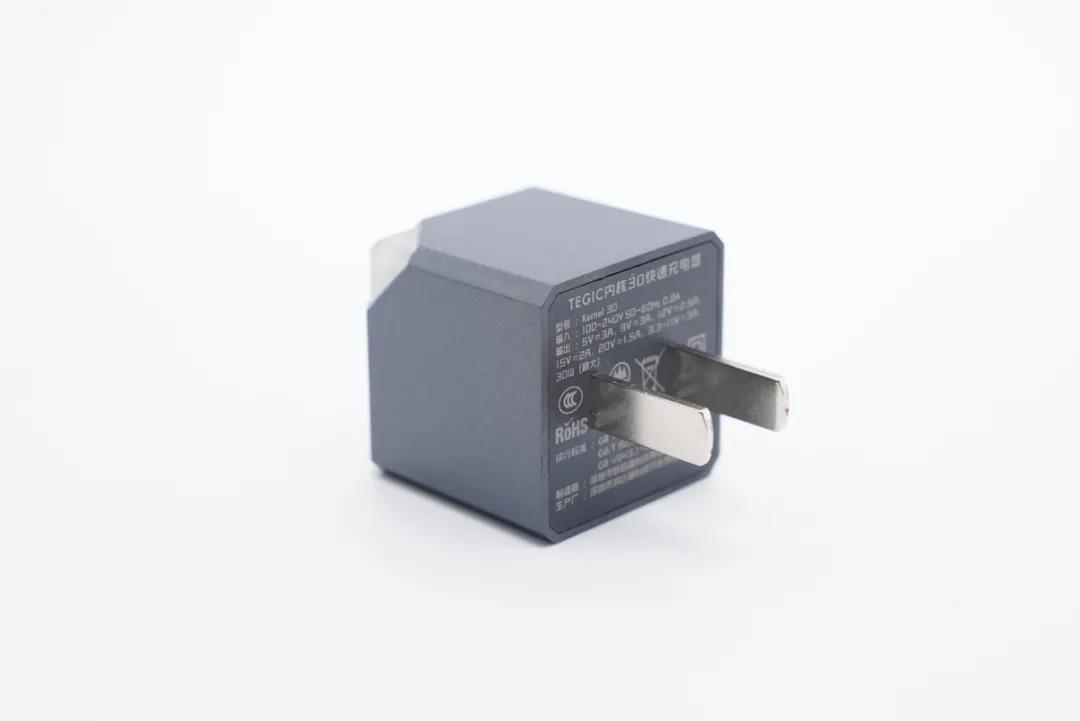

充电器配备固定式国标插脚。

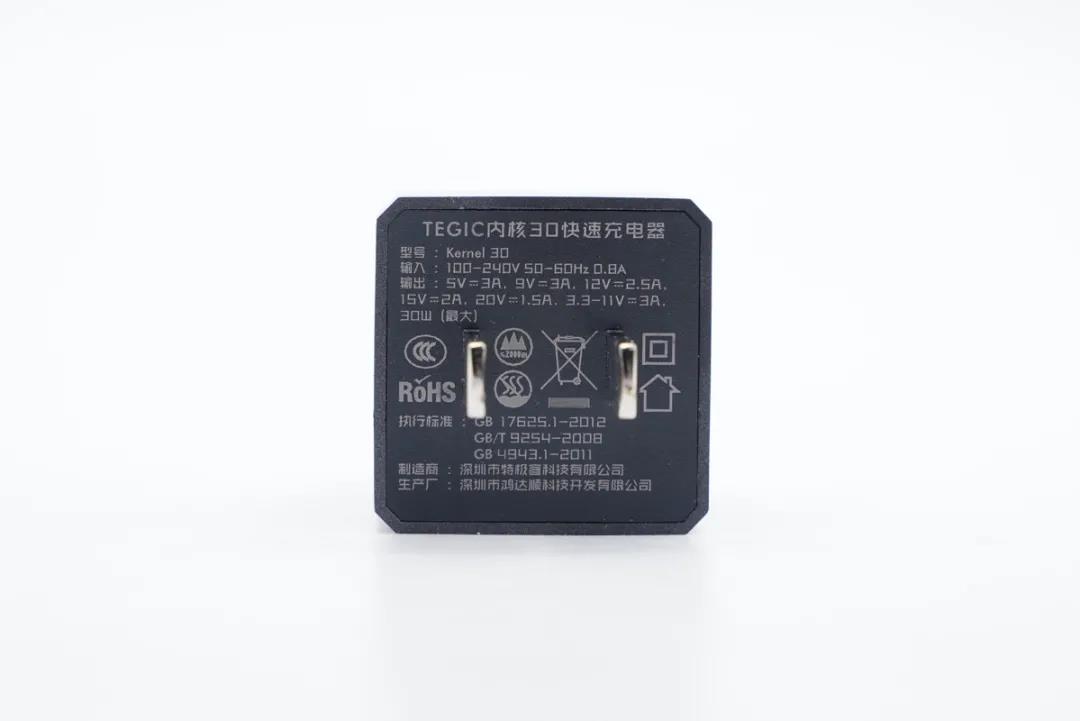

输入端外壳上印有充电器参数信息

名称:TEGIC内核30快速充电器

型号:Kernel 30

输入:100-240V~50/60HZ 0.8A

输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A

制造商:深圳市特极客科技有限公司

生产厂:深圳市鸿达顺科技开发有限公司

产品已经通过了CCC和RoHS认证。

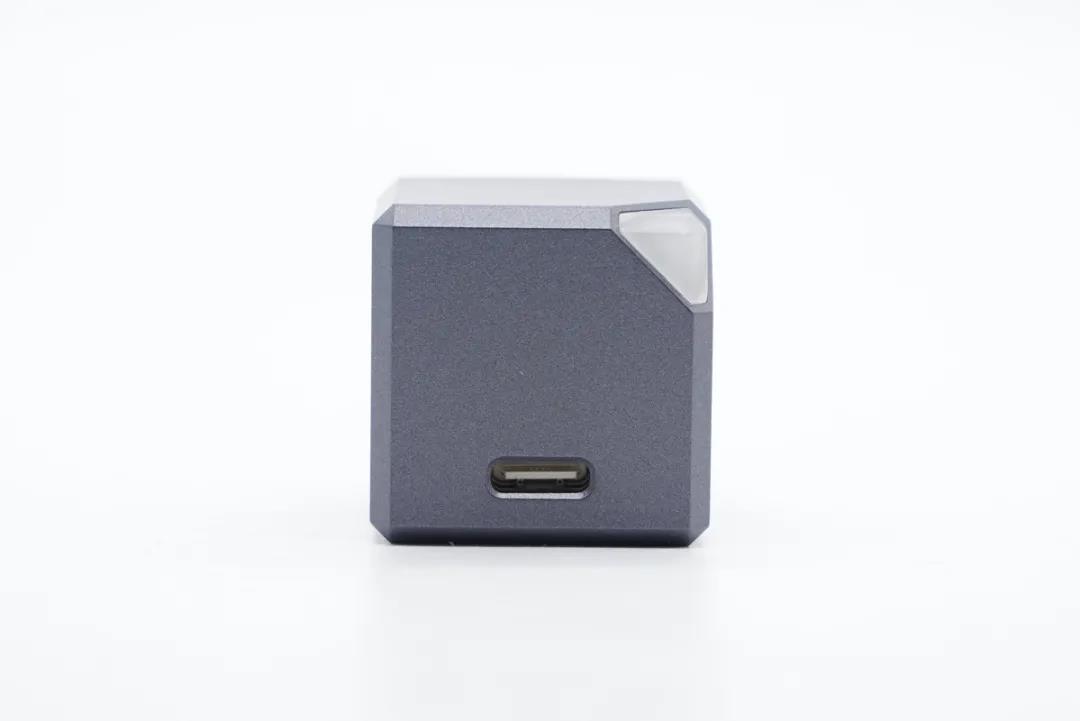

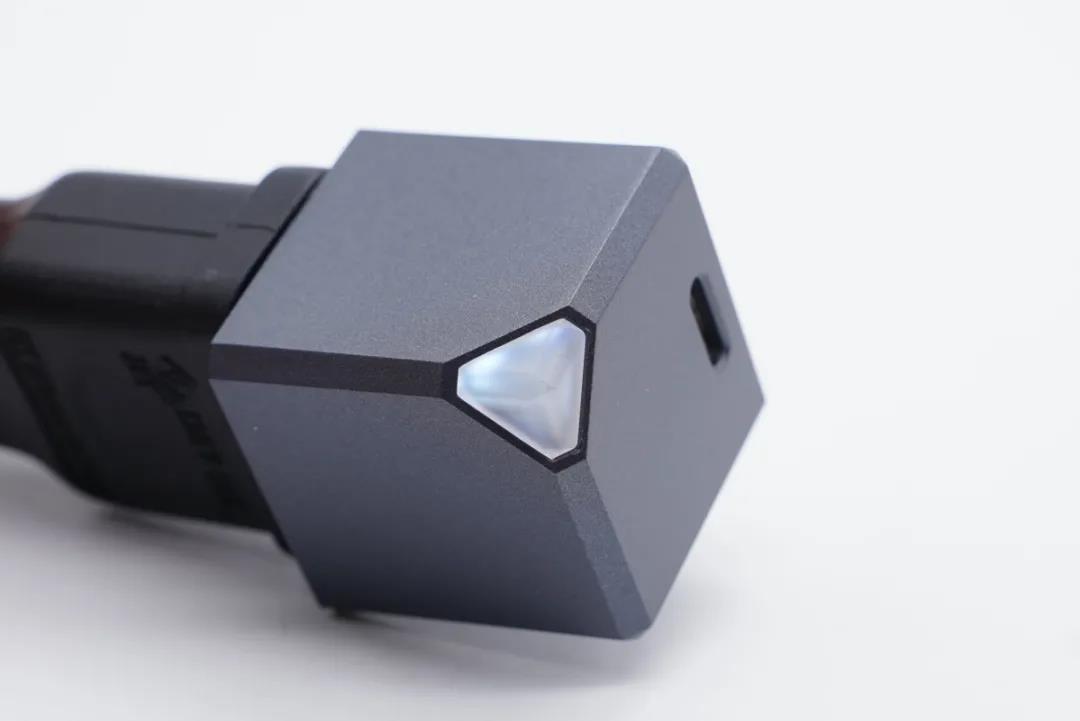

输出顶面配有单USB-C口,白色胶芯,右上角还设有LED灯。






测得充电器机身高度为29.83mm。

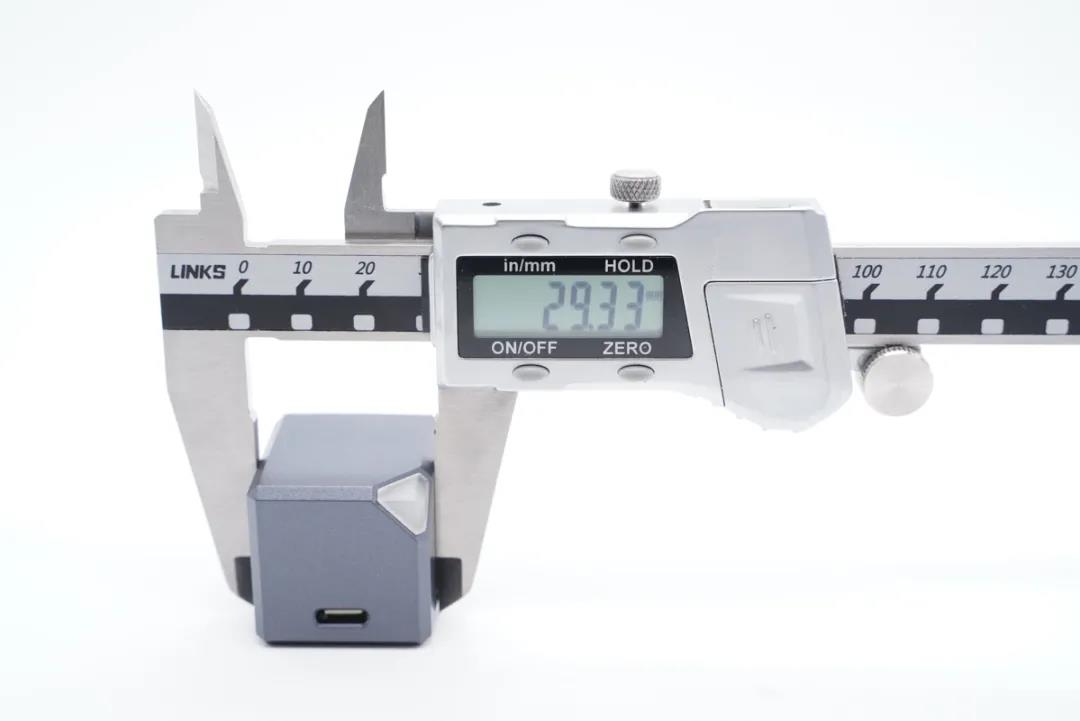

宽度为29.33mm。

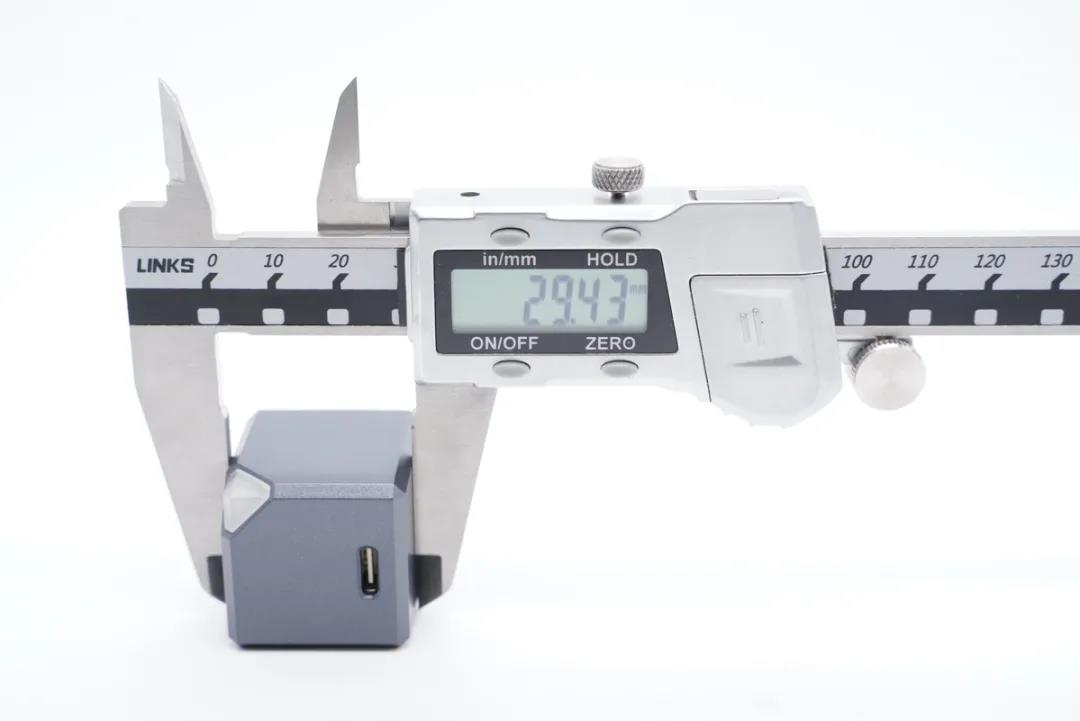

厚度为29.43mm。

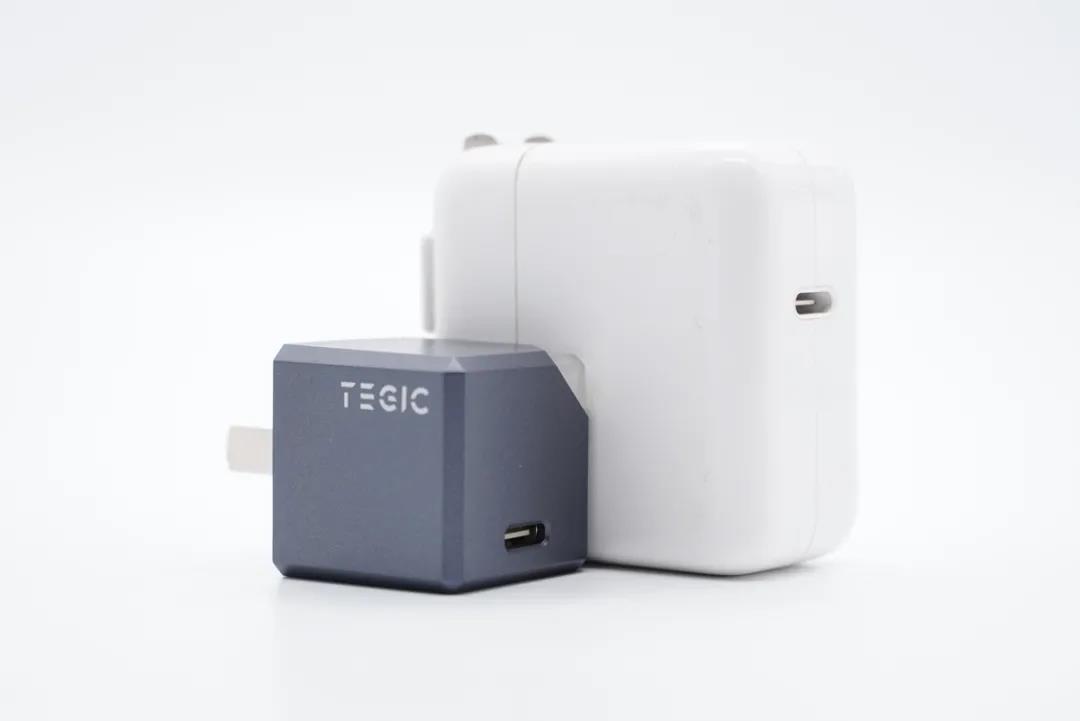

和苹果30W充电器直观对比,体积优势巨大。

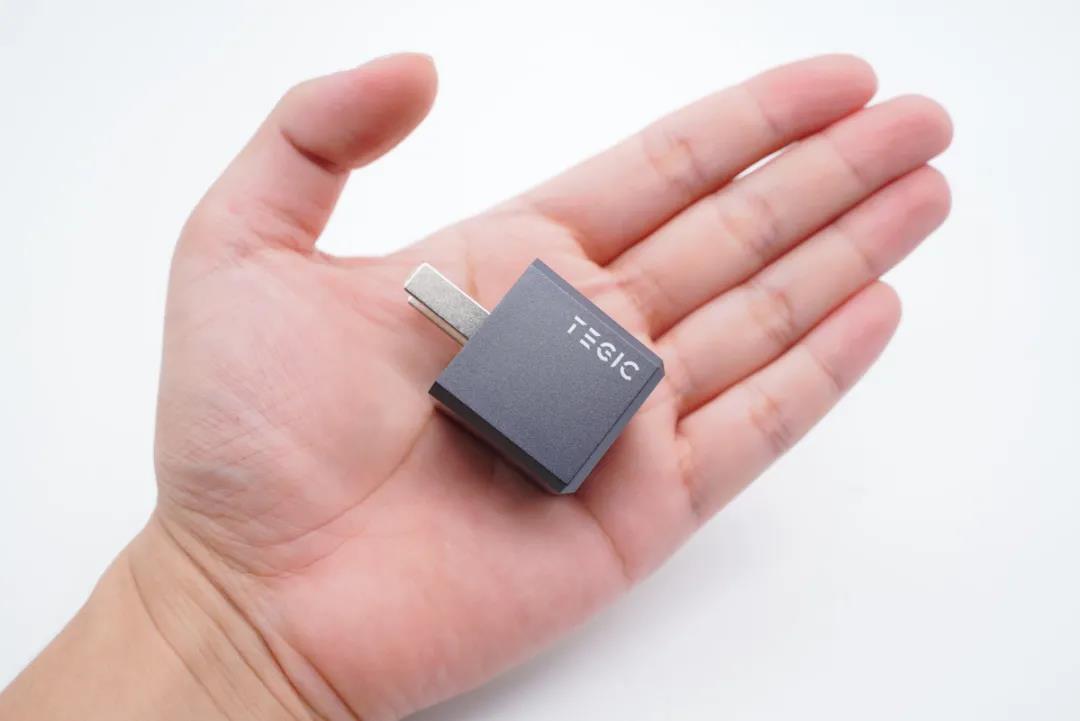

拿在手上的直观感受,十分小巧。






接通电源,指示灯亮淡蓝色光。

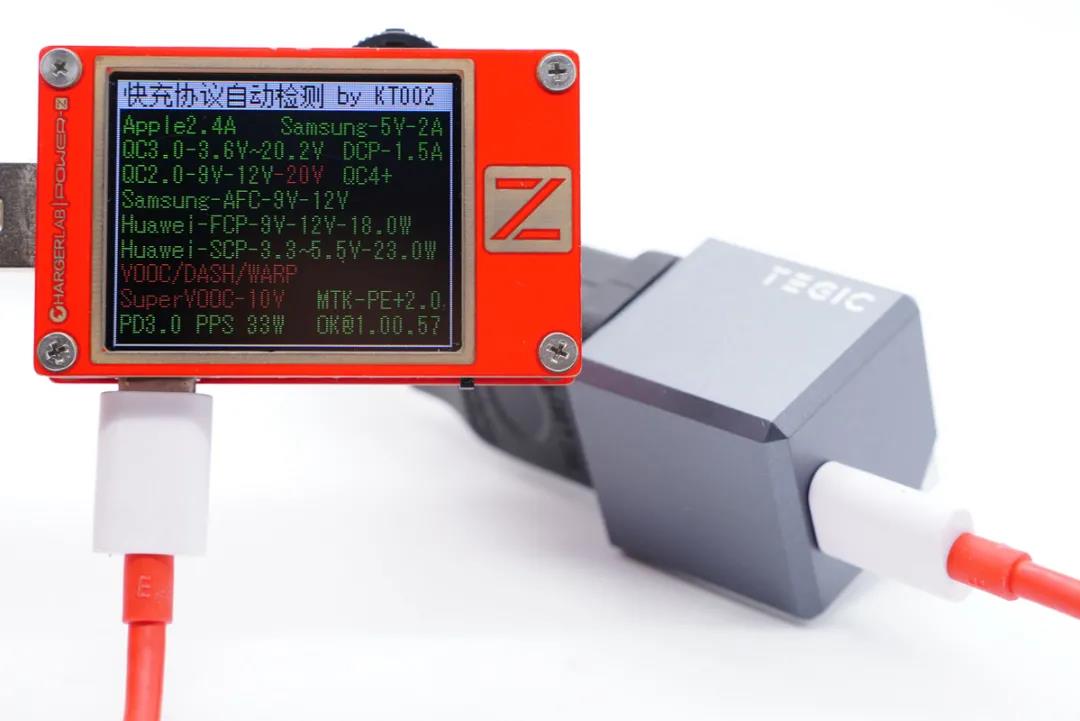

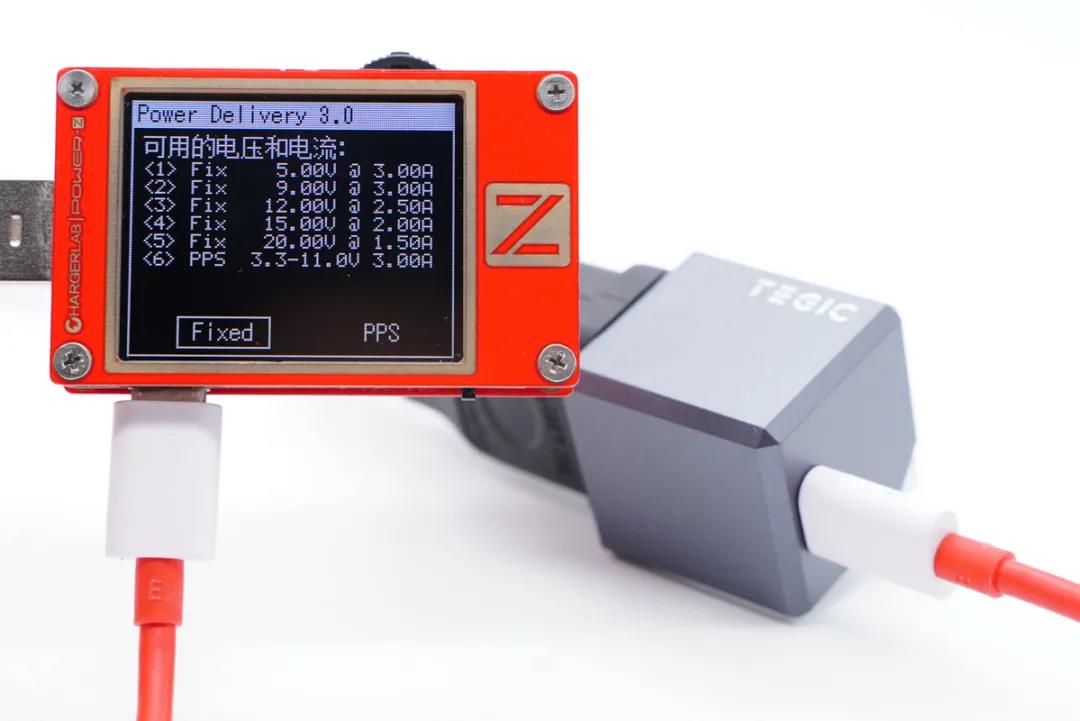

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。






此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A一组PPS电压档位。


二、TEGIC迷你30W氮化镓充电器拆解

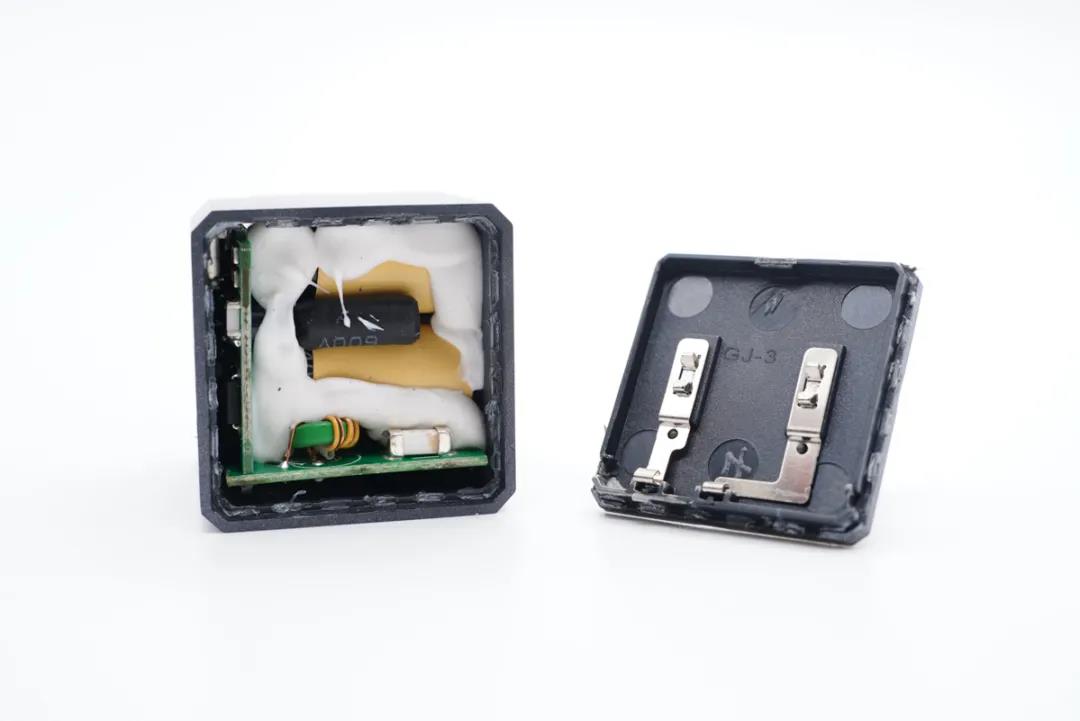

将输入端外壳拆开,金属弹片压接,充电器输入端器件打胶加固。






测得模块长度为25.6mm。

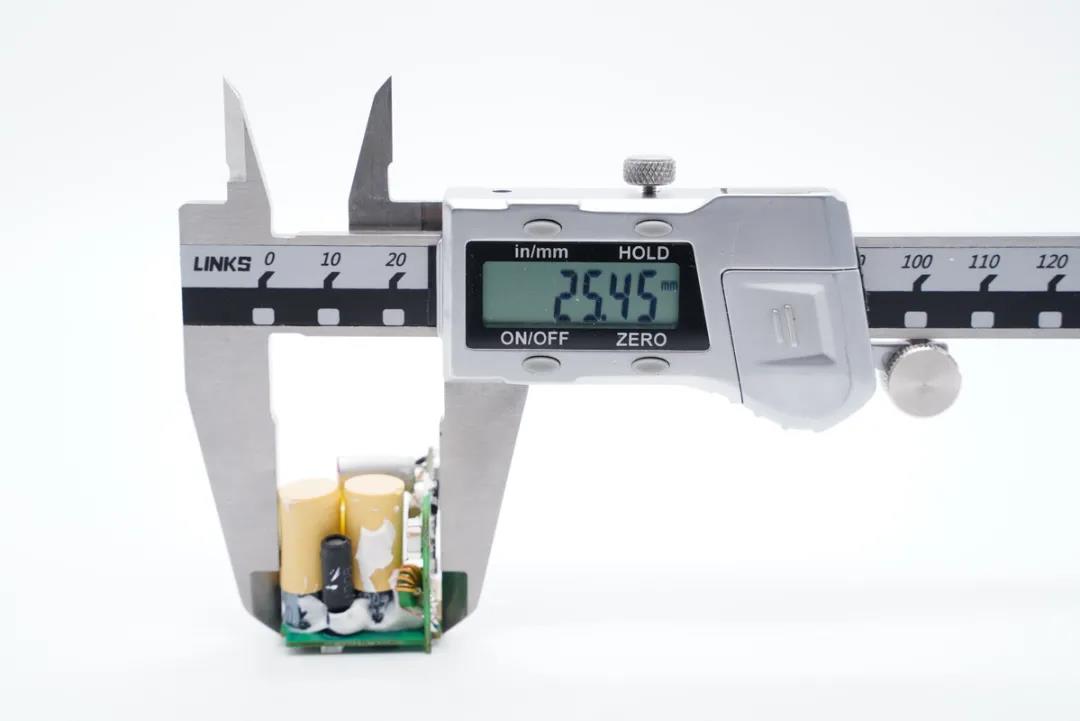

宽度为25.45mm。

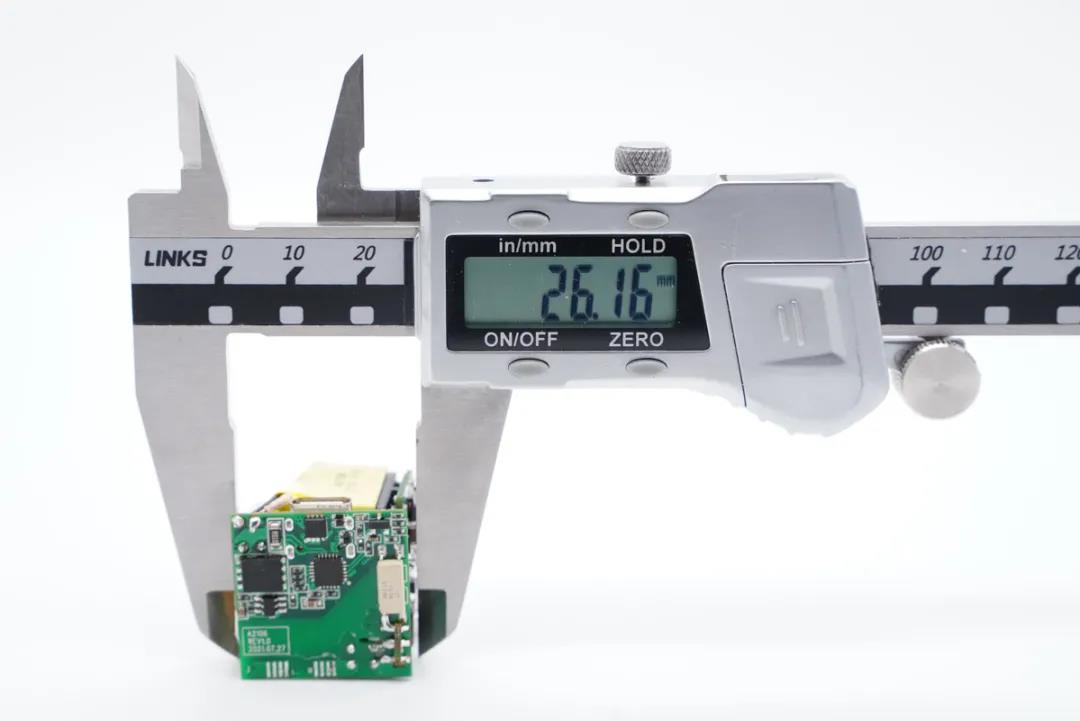

厚度为26.15mm,

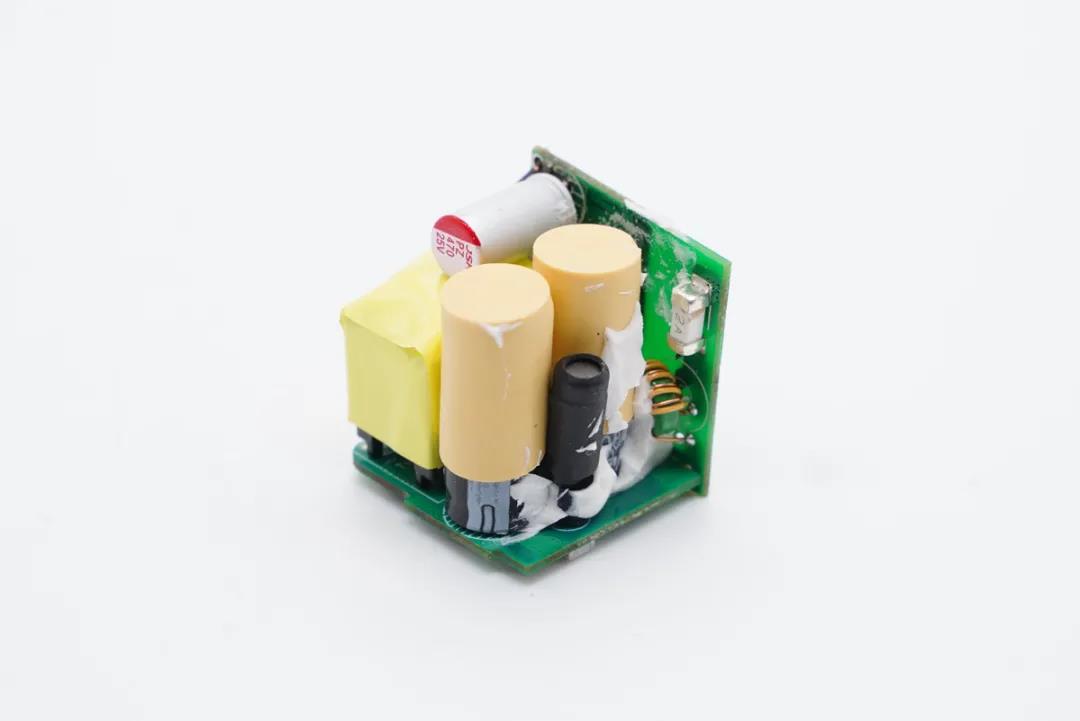

PCBA模块由两块小板组合焊接而成,L型结构。


通过观察发现,这款充电器采用高频QR开关电源架构,协议芯片通过光耦反馈控制输出电压。下面我们处输入端开始了解各器件的信息。

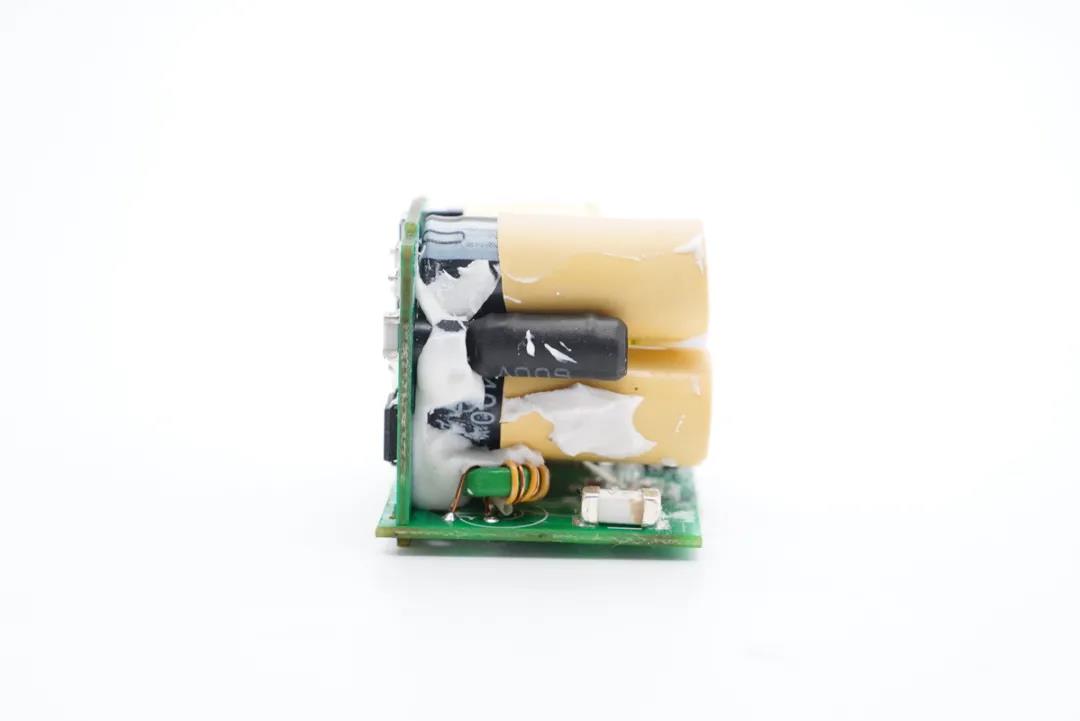

输入端一览,可以看到有贴片保险丝、共模电感、工字电感以及两颗高压滤波电解电容,电容套有绝缘胶套。






侧边小板背面设有整流桥、开关电源主控芯片以及氮化镓功率开关管。

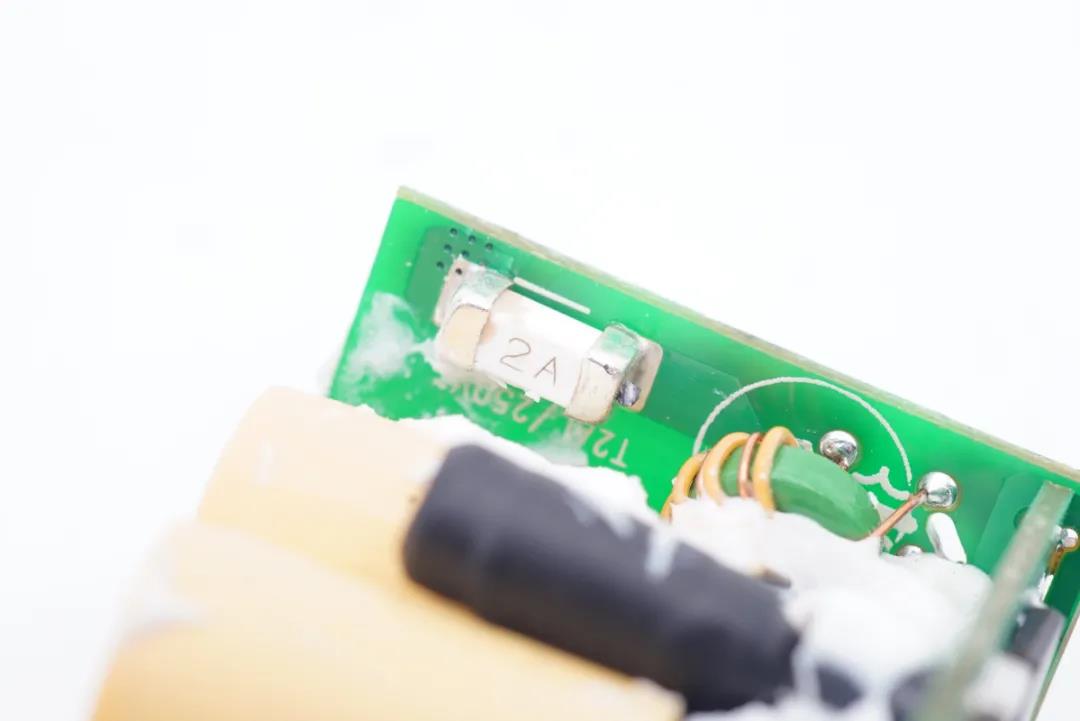

贴片保险丝额定电流2A。

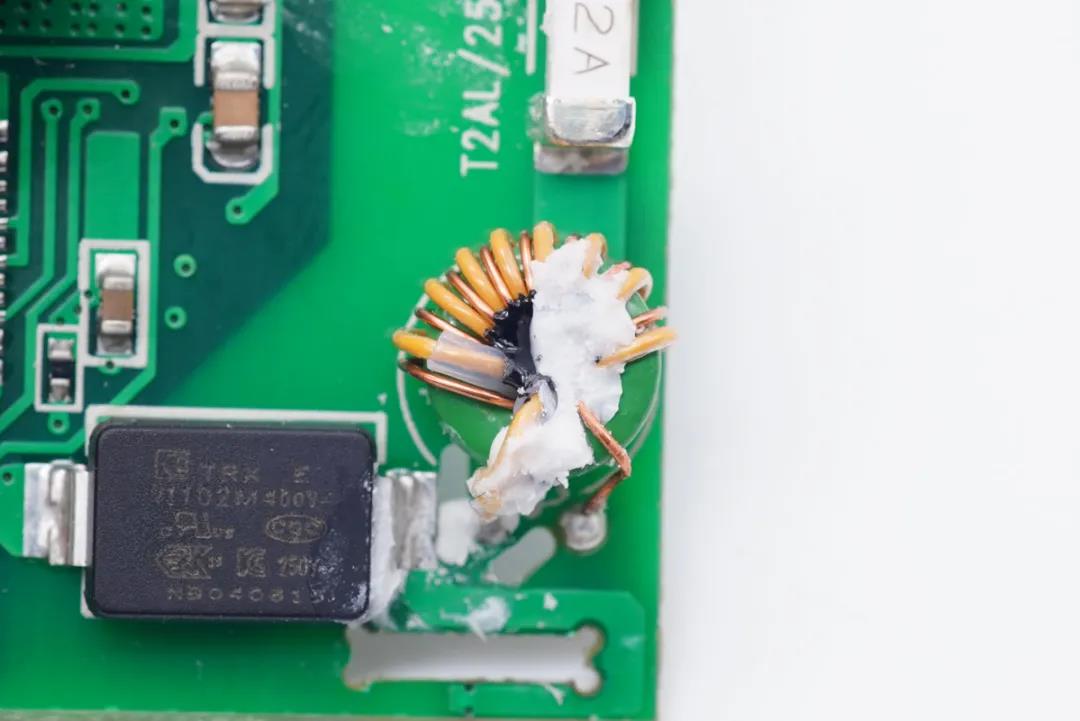

共模电感双线绕制,用于滤除EMI干扰。

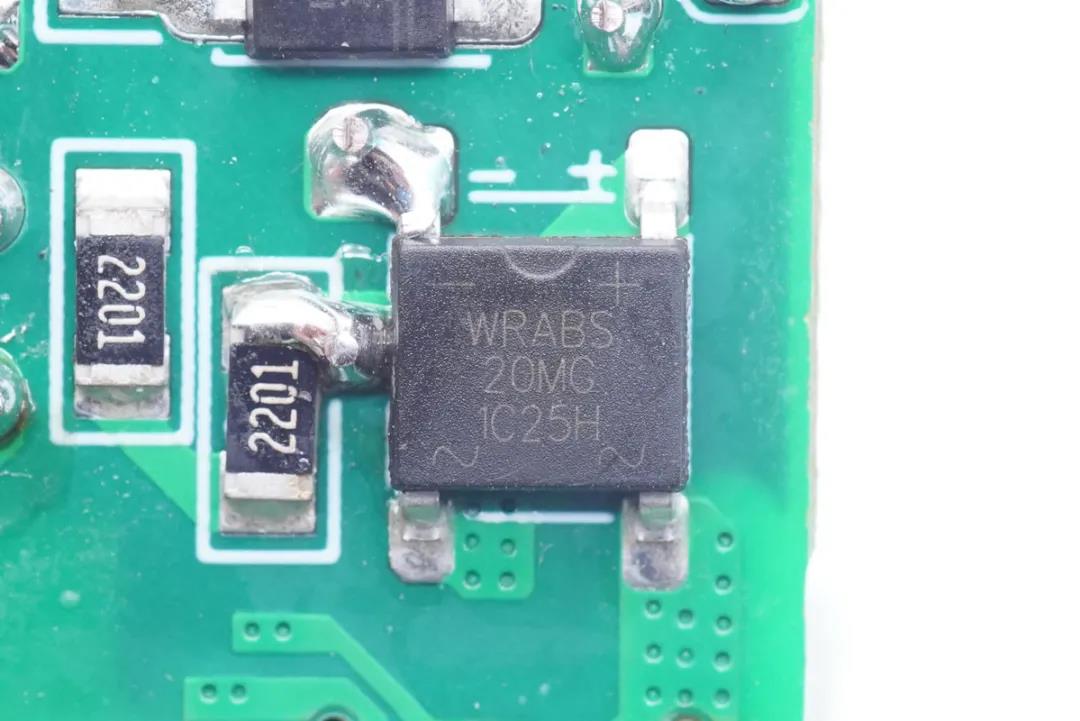

WRABS20MG整流桥特写。

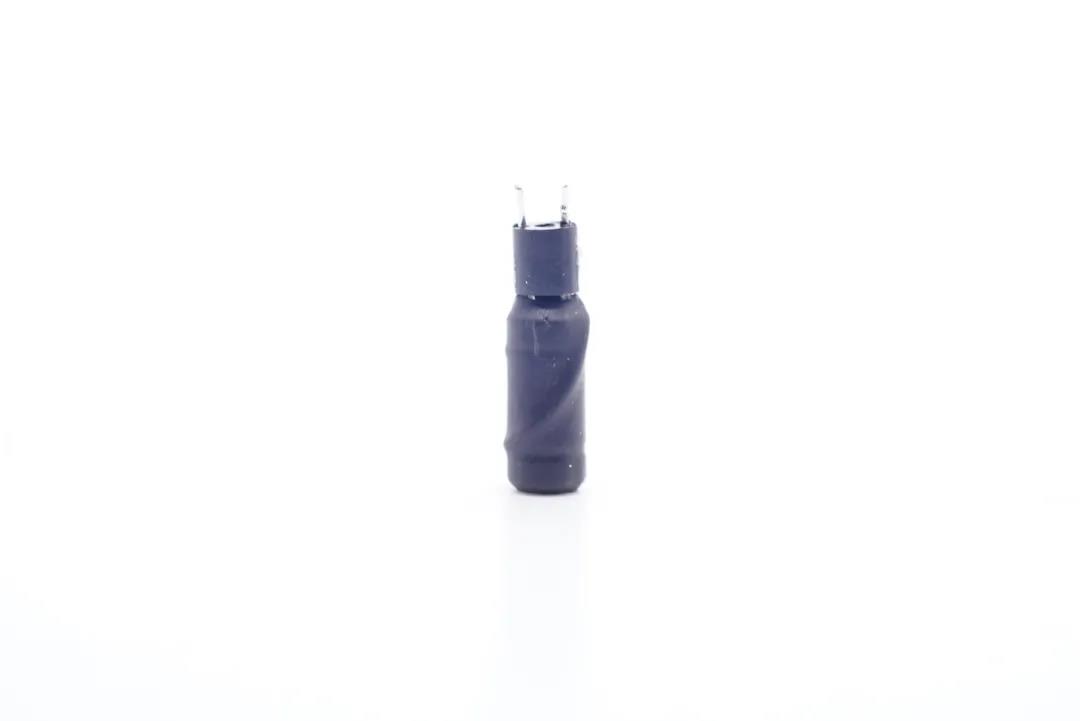

工字电感外套绝缘管保护。

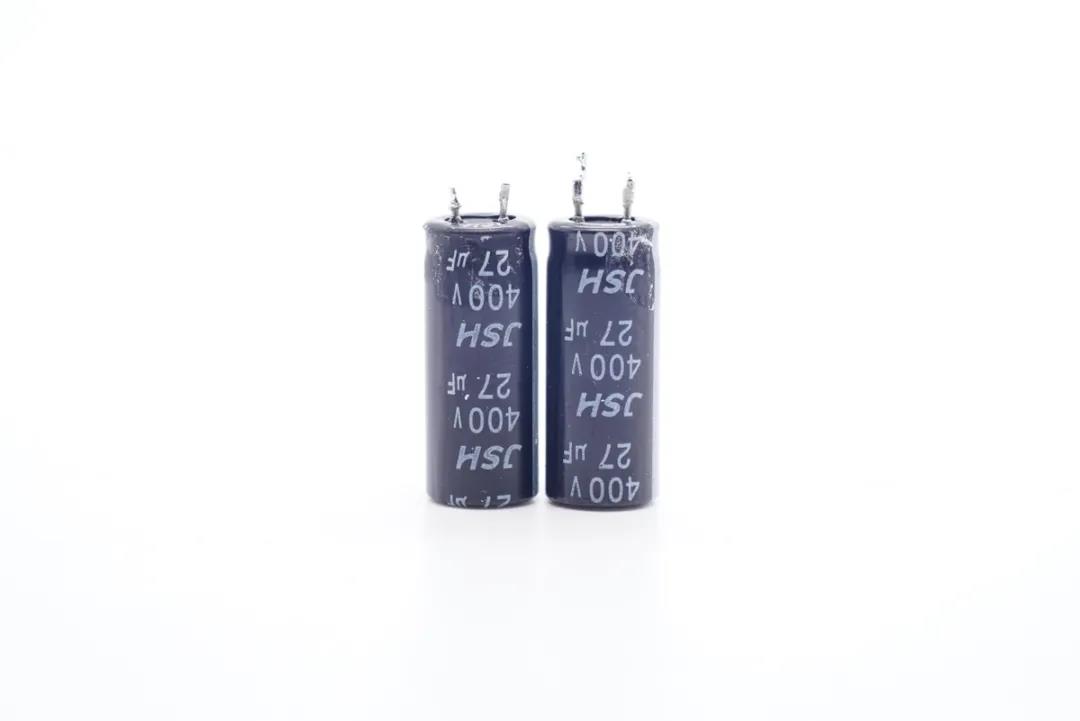

两颗高压滤波电解电容来自益阳万京源,规格均为400V 27μF。

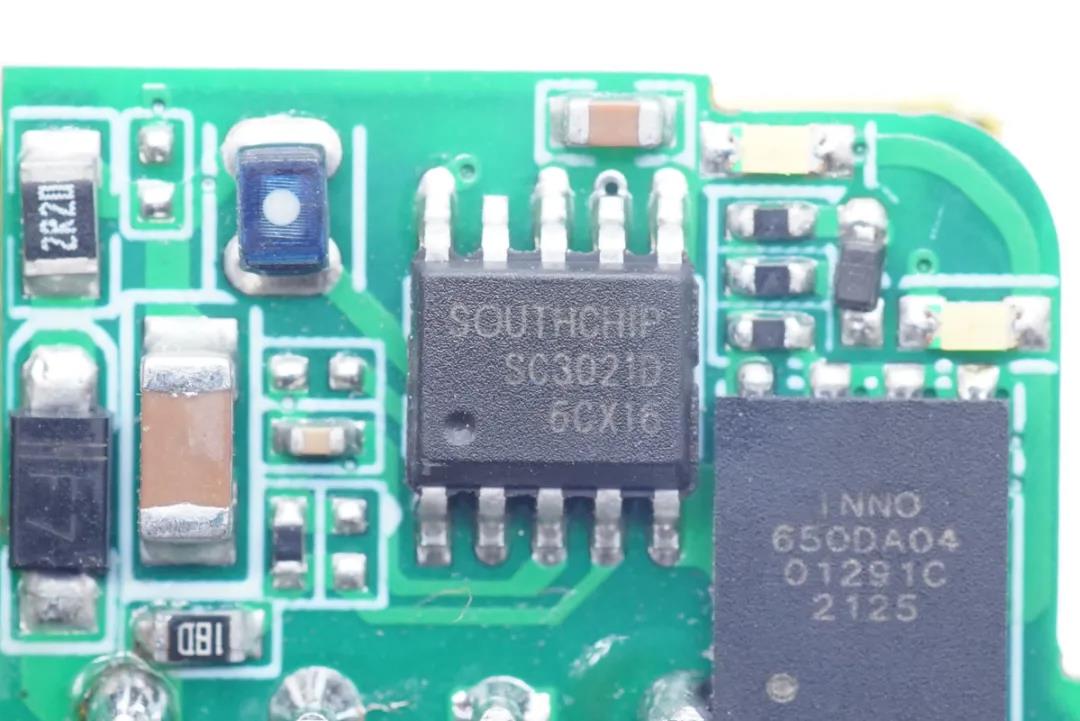

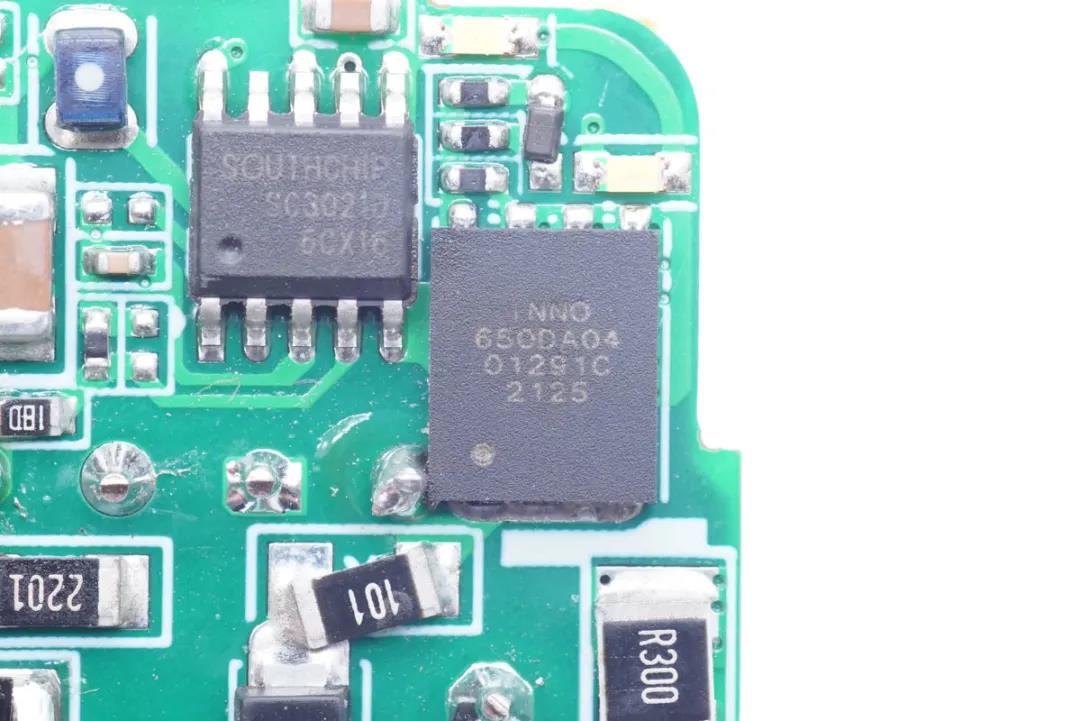

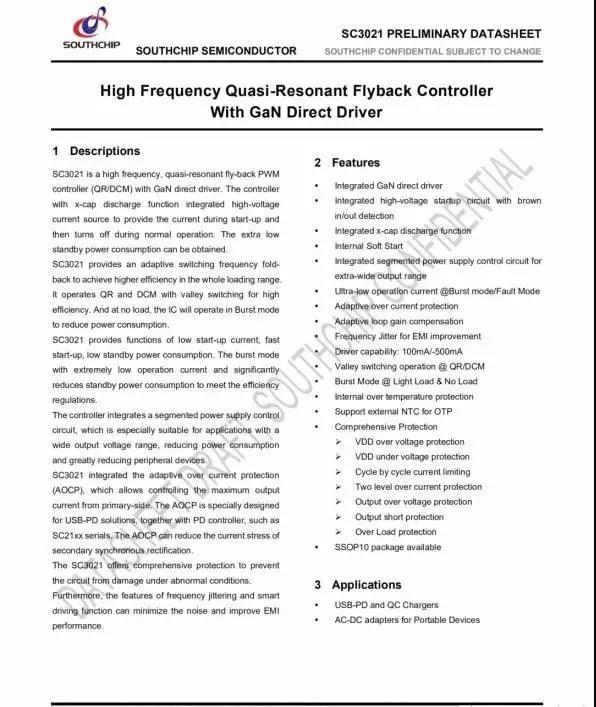

开关电源主控芯片为南芯SC3021D,支持170KHz GaN直驱,专为30W氮化镓充电器设计,在该方案下可采用ATQ17/15绕线式变压器,极具性价比。






据了解,南芯SC3021x满足各类高频QR快充需求,采用专有的GaN直驱设计,省去外置驱动器或者分立驱动器件;集成分段式供电模式,单绕组供电,无需复杂的供电电路;内置高压启动及交流输入Brown In/Out功能,集成了X-cap放电功能。



充电头网拆解了解到,南芯快充芯片可应于充电器、车充、移动电源、储能电源等产品,此前已被安克PowerHouse II 400户外电源羽博300W便携式储能电源三星45W PD快充车充紫米20号200W PD快充移动电源紫米65W 2C1A桌面PD快充安克Nano 20W PD快充充电器数十款产品采用,品质获得客户高度认可

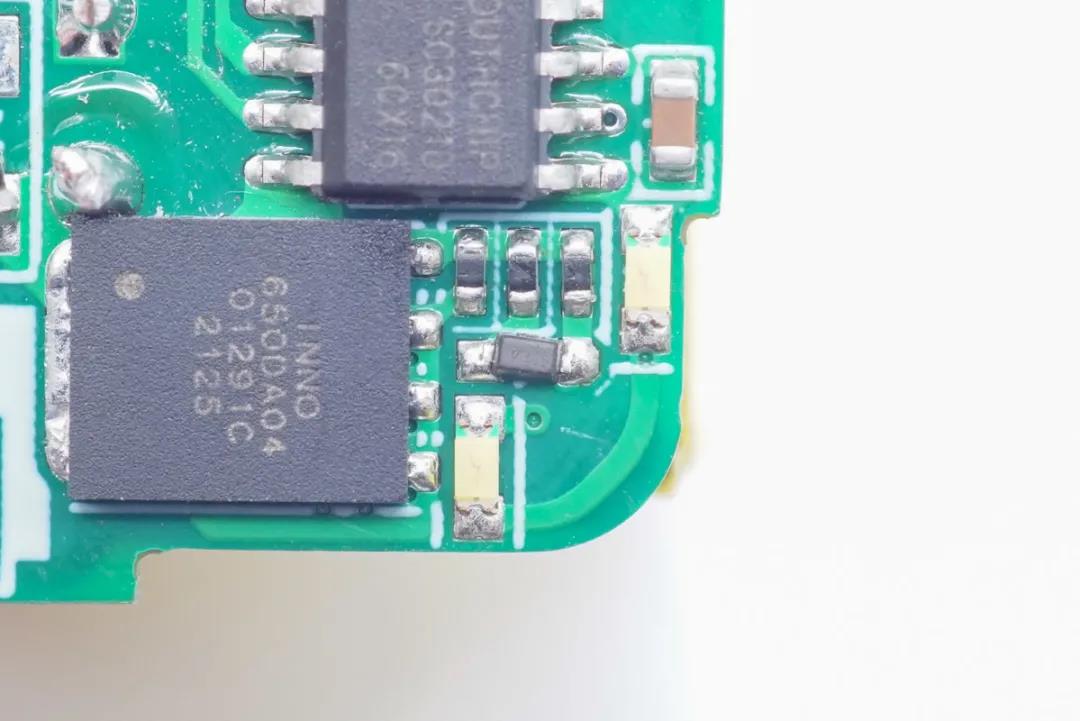

氮化镓功率芯片采用英诺赛科INN650DA04,耐压650V,导阻480mΩ(max),具备高频高效、极低损耗、快速主动散热等特点,同时采用DFN5*6封装,实现小体积、高效率的充电器设计。

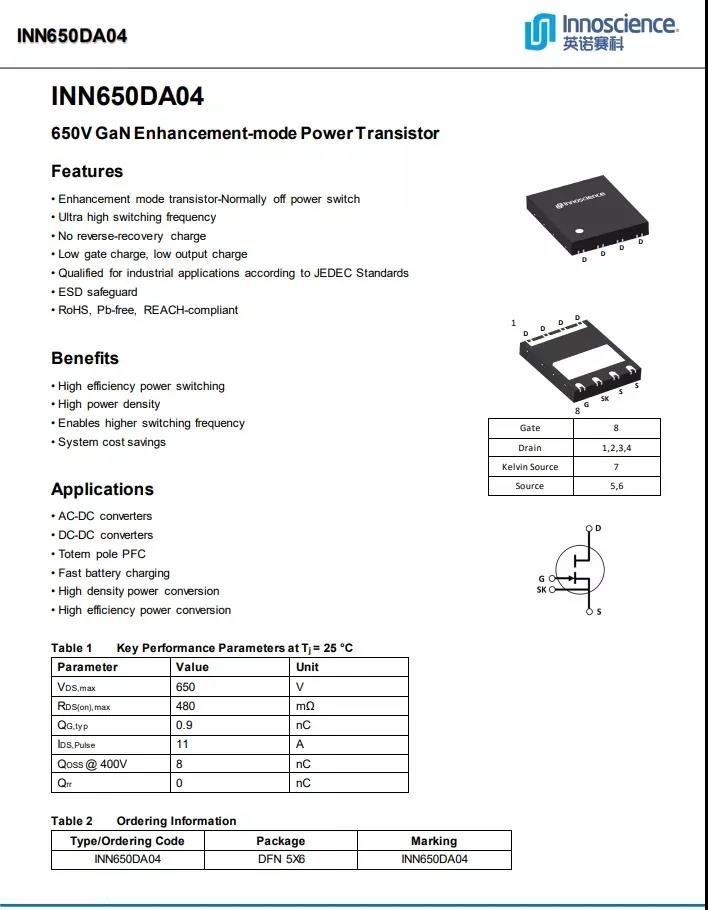

英诺赛科INN650DA04资料信息。



INN650DA04是InnoGaN系列第二代新品,此前已被古石科技迷你30W氮化镓快充科讯迷你33W快充氮化镓REMAX 30W氮化镓快充努比亚30W氮化镓方糖快充睿元实业33W 1A1C氮化镓快充等数十款30W快充产品采用,芯片质量获得市场认可。






两颗LED指示灯特写。






输出端看去有变压器和输出滤波固态电容。

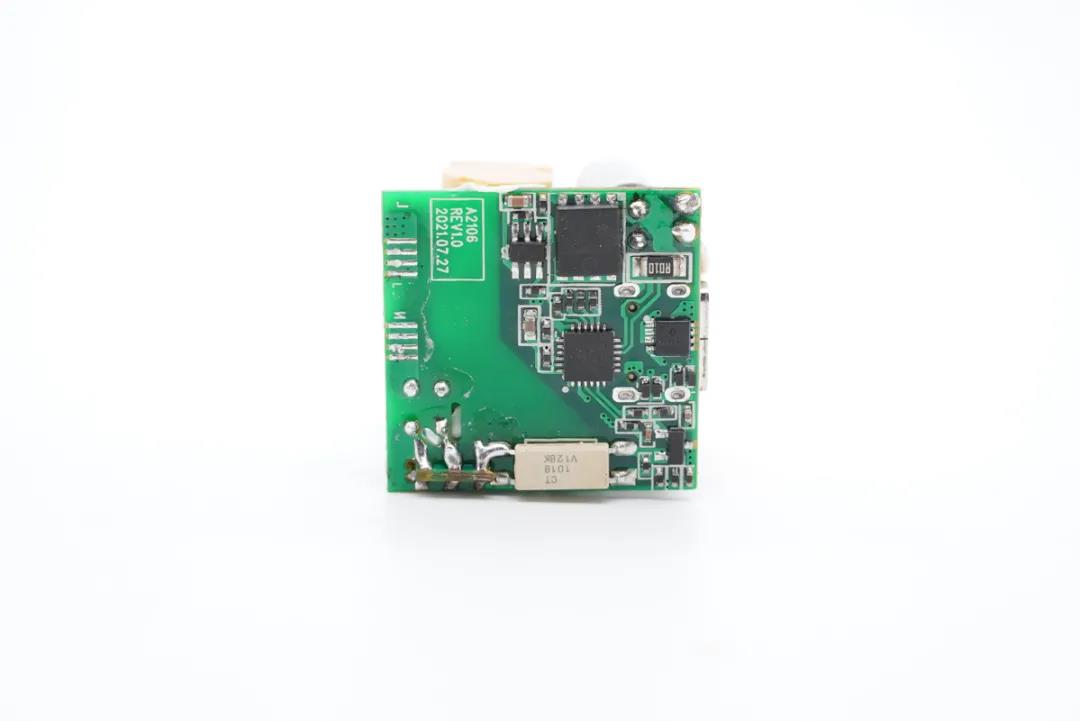

小板背面有光耦、同步整流控制器和整流管、协议芯片以及输出VBUS开关管。

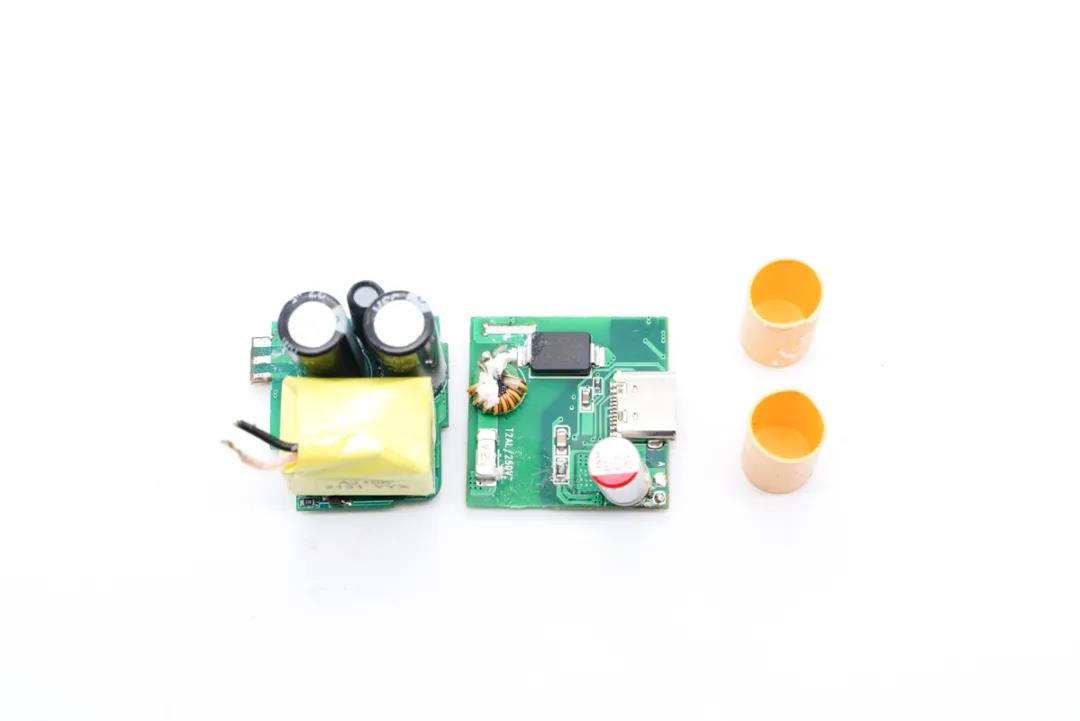

将两块小板拆分开。

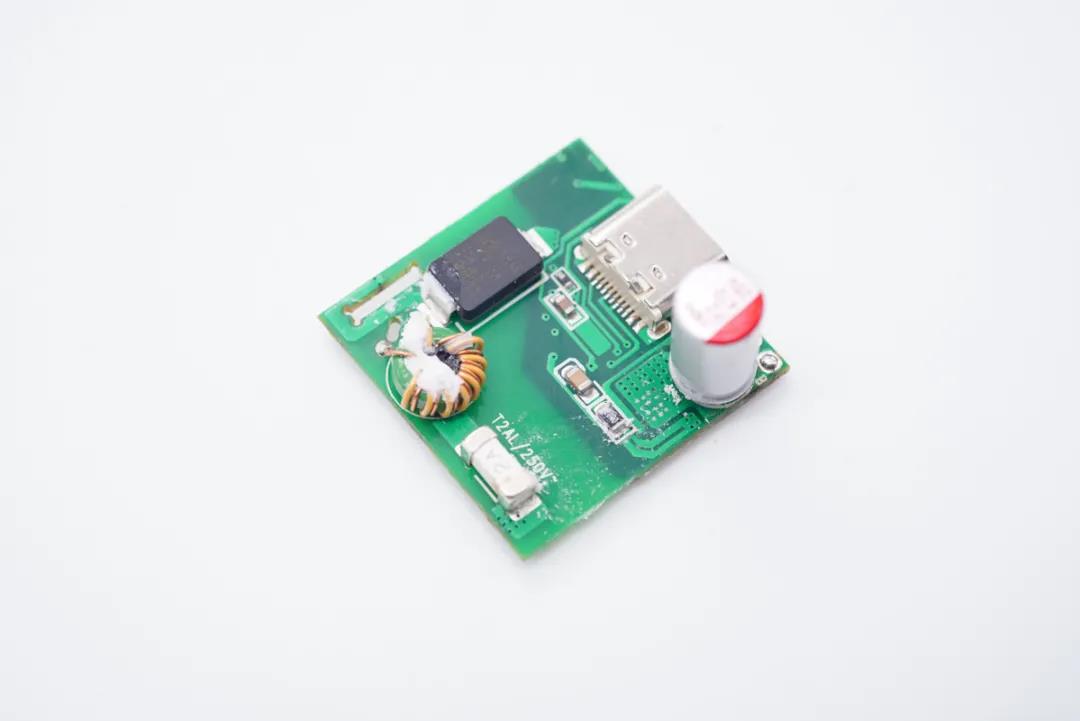

小板正面还有一颗贴片Y电容。

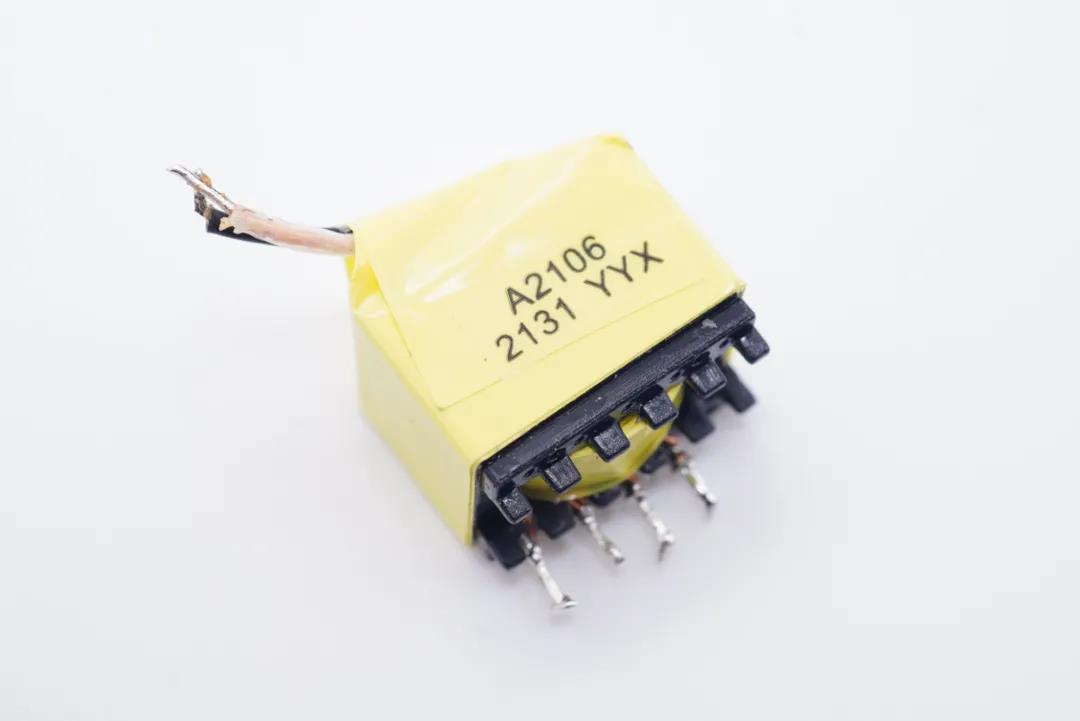

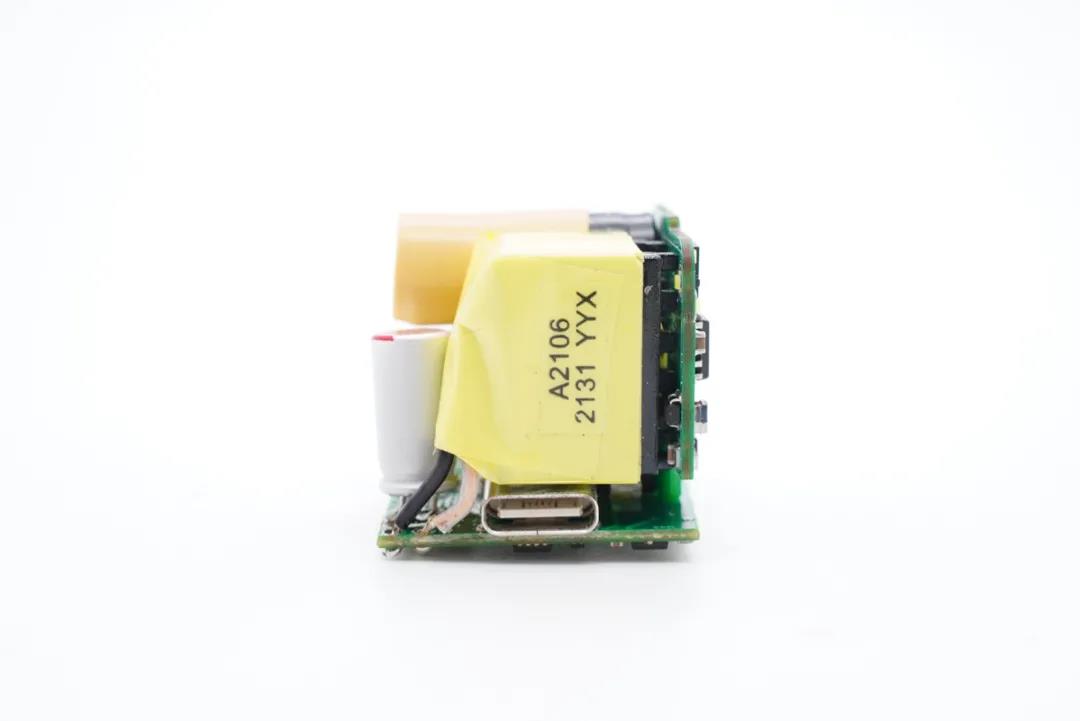

变压器特写,侧面喷码有信息。

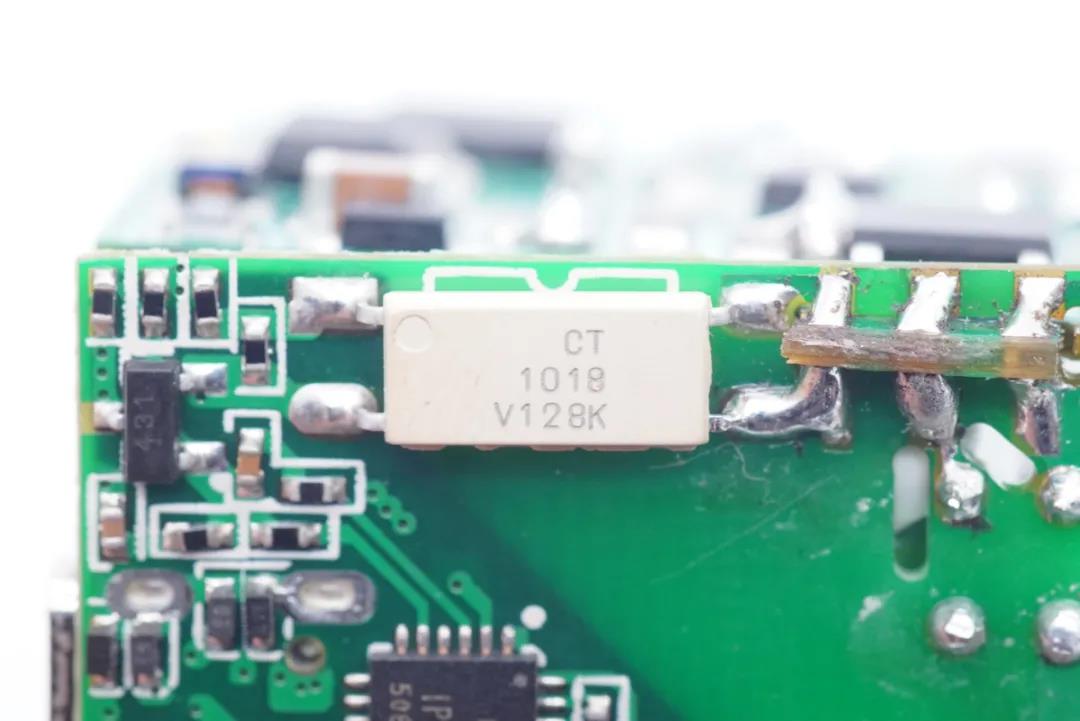

CT 1018光耦,用于初级次级通信,反馈输出电压。

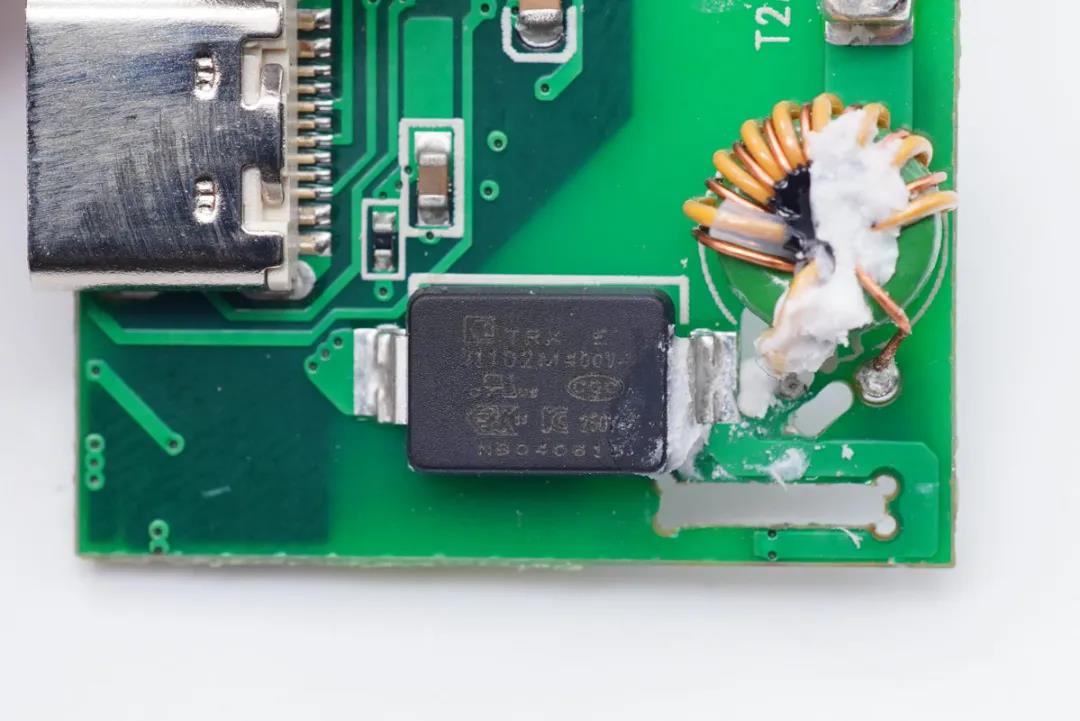

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

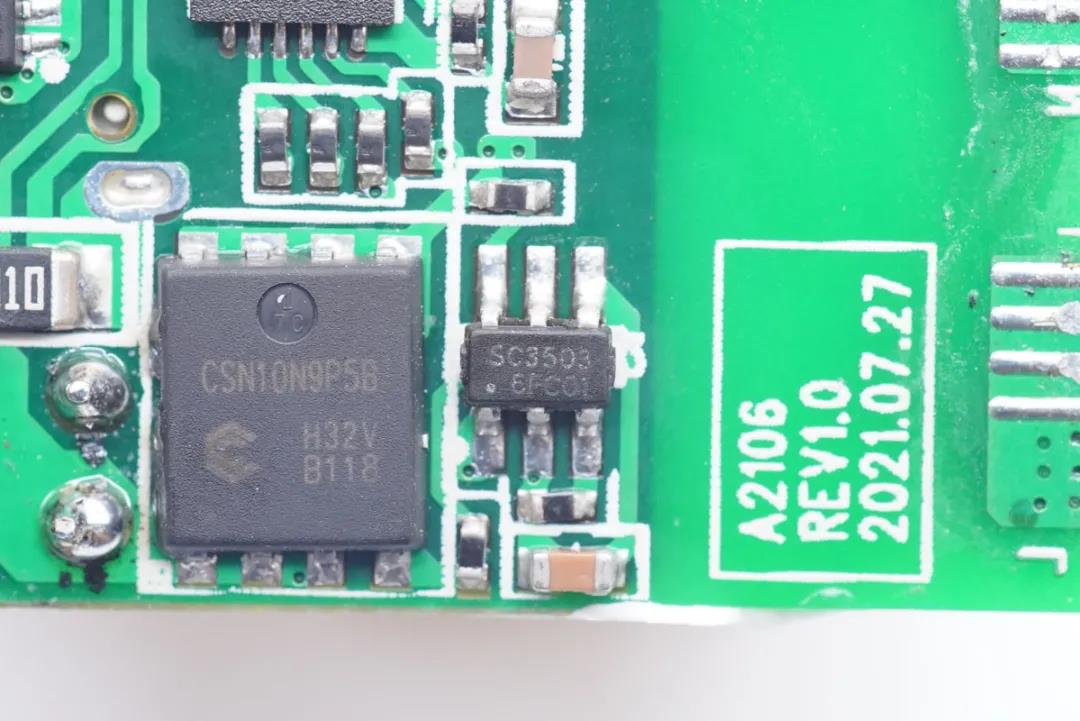

同步整流控制器采用南芯半导体SC3503,这是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。采用SOT23封装,适用于宽范围反激适配器应用。

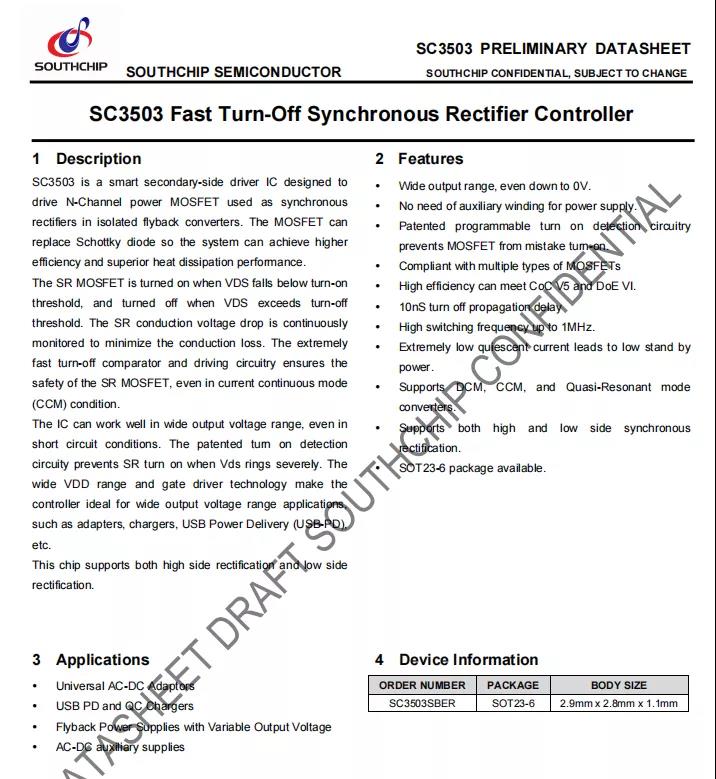

南芯SC3503资料信息。



充电头网拆解了解到,该芯片已经被威源新能30W 1A1C氮化镓快充古石科技迷你30W氮化镓快充科讯迷你33W氮化镓快充意象65W氮化镓充电器努比亚30W氮化镓快充华科生65W 2C1A氮化镓快充充电器采用。

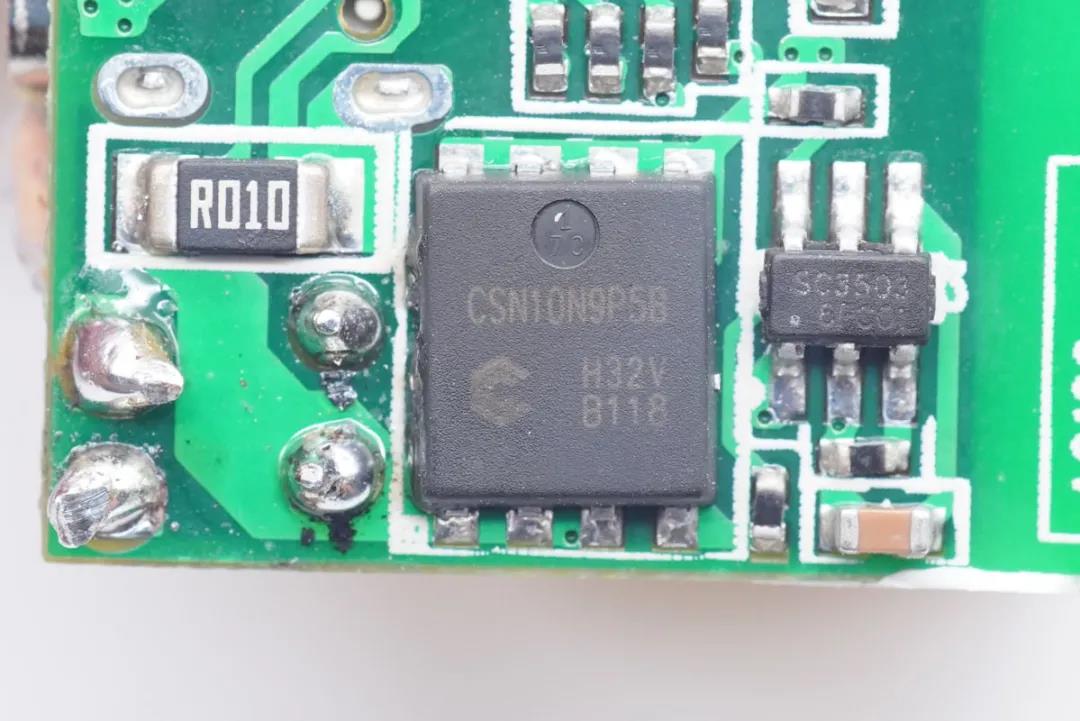

同步整流管特写,型号CSN10N9P5B。

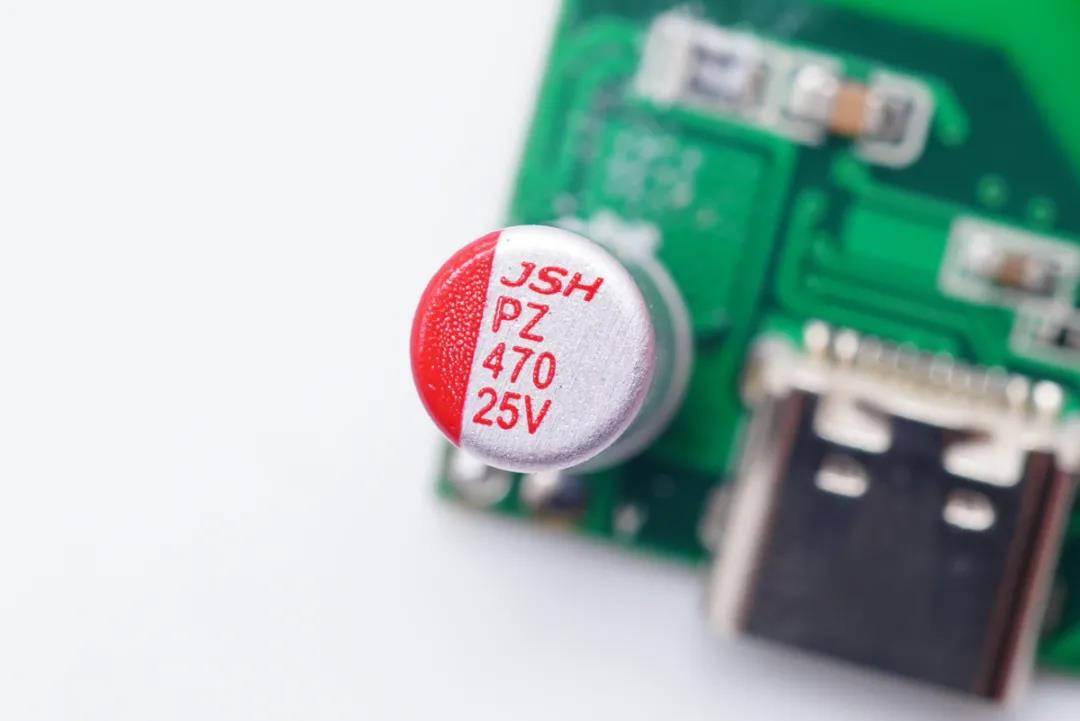

输出滤波固态电容也是来自万京源,规格为25V 470μF。

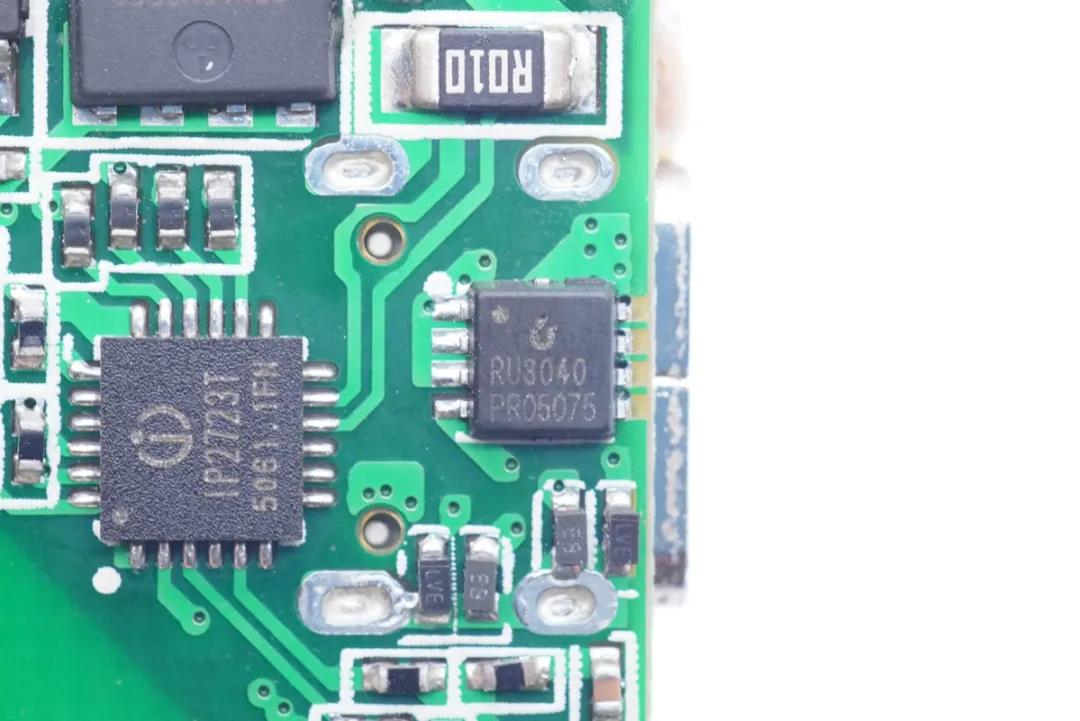

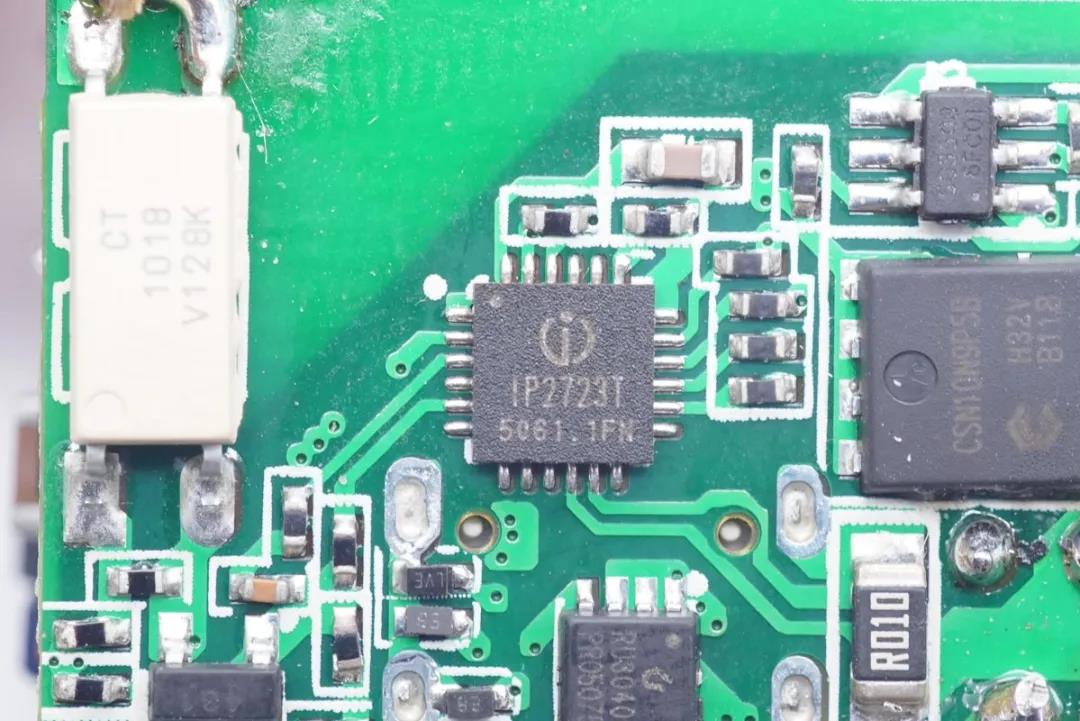

协议芯片采用英集芯IP2723T,该芯片已通过USB IF协会PD3.0 PPS认证,TID:3135,是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议,包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。



英集芯IP2723T可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

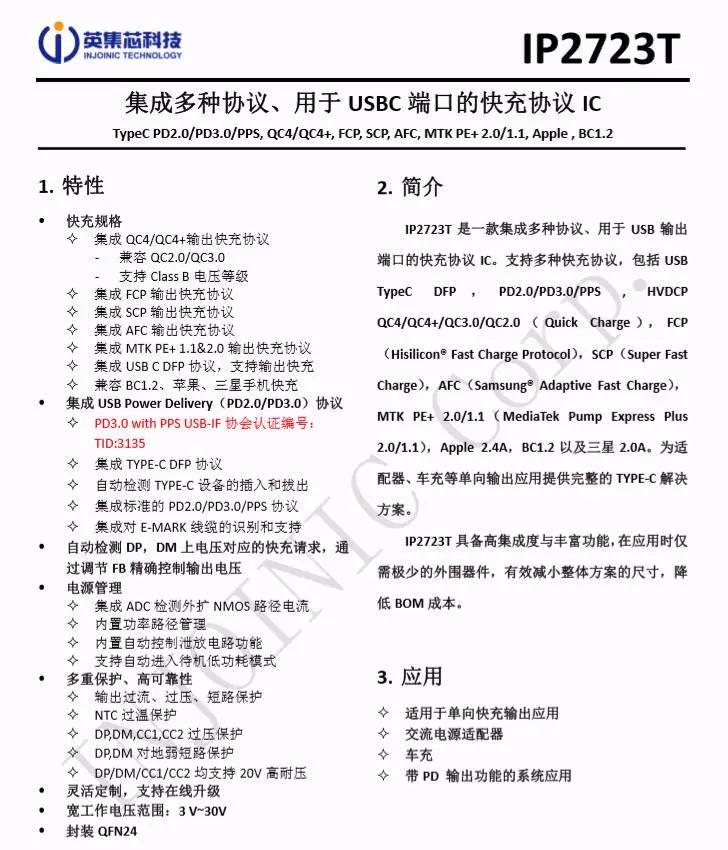

英集芯IP2723T资料信息。



充电头网拆解了解到,英集芯IP2723T已被贝尔金、闪魔摩米士REMAX麦多多等多个品牌20W充电器采用,同时还被摩米士65W 2C1A氮化镓快充充电器努比亚65W USB PD氮化镓充电器努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用,此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域,并被小米京东京造华为三星特斯拉等知名品牌的百余款产品采用






输出VBUS开关管采用锐骏RU3040M,NMOS,耐压30V,PDFN5x6封装。

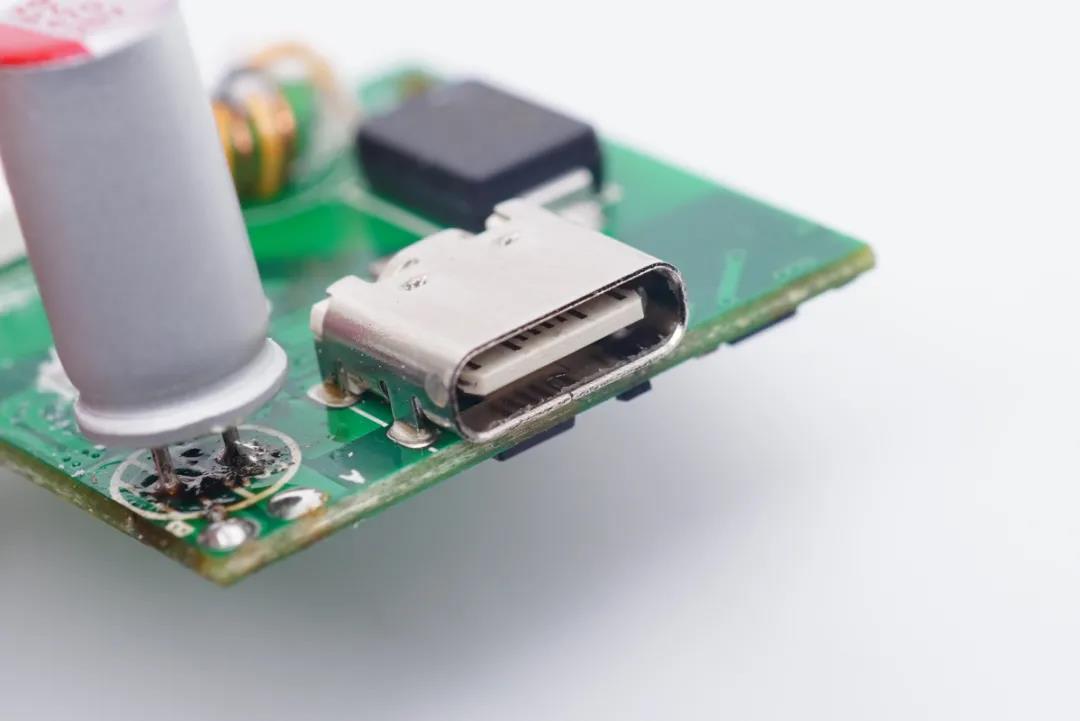

USB-C母座特写,过孔焊接。

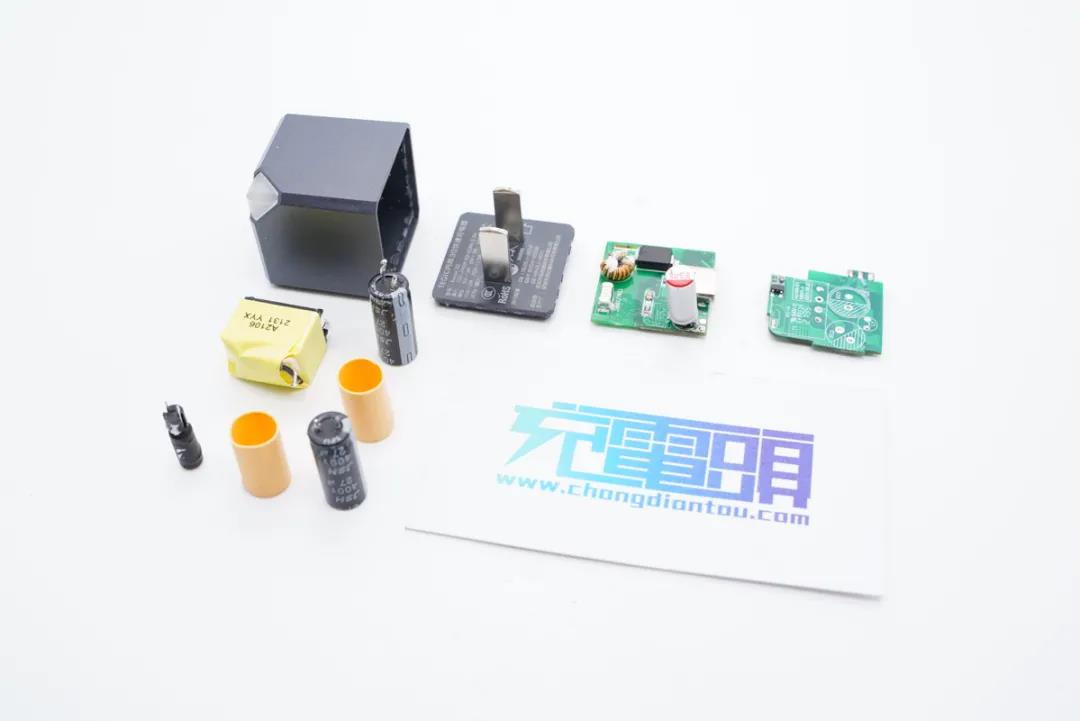

全部拆解完毕,来张全家福。



充电头网拆解总结


TEGIC 30W快充氮化镓充电器新式、小巧同时兼容市面上所有主流快充协议,满足各类人群对外观、体积和性能的全方面要求。此外充电器还具备5-20V五组齐全固定电压档位以及一组3.3-11V3A PPS电压档位,能够满足手机、平板以及部分笔电充电需求,十分实用。


充电头网通过拆解了解到,充电器采用两块小PCB板组合焊接,L型结构设计。电容全部采用万京源品牌,而且电解电容套有胶套绝缘。此外采用南芯SC3021D+SC3503高频QR开关电源方案,英诺赛科INN650DA04二代氮化镓功率器件,英集芯IP2723T认证协议芯片,整体用料可靠。
