拆解报告:征拓65W 2C1A氮化镓充电器

2021-10-15

近期充电头网拿到了ZENDURE征拓一款65W氮化镓充电器——ZENDURE SuperPort S3 III,充电器采用旅行箱ID设计,和家族的罗马柱氮化镓快充相比,又有一种别样的美感。其配备可折叠插脚以及热门的2C1A接口,支持最大65W快充,也支持45W+18W双口充电策略,满足笔电以及新款iPhone 13快充需求。


下面充电头网就对征拓这款65W氮化镓快充进行详细拆解,看看具体设计用料。


一、征拓65W氮化镓快充外观






包装盒正面上端印有ZENDURE SuperPort S3 III产品名称和“GaN”氮化镓标识,中间是产品外观图,下方是产品四大卖点标识。






背面印有充电器参数信息。

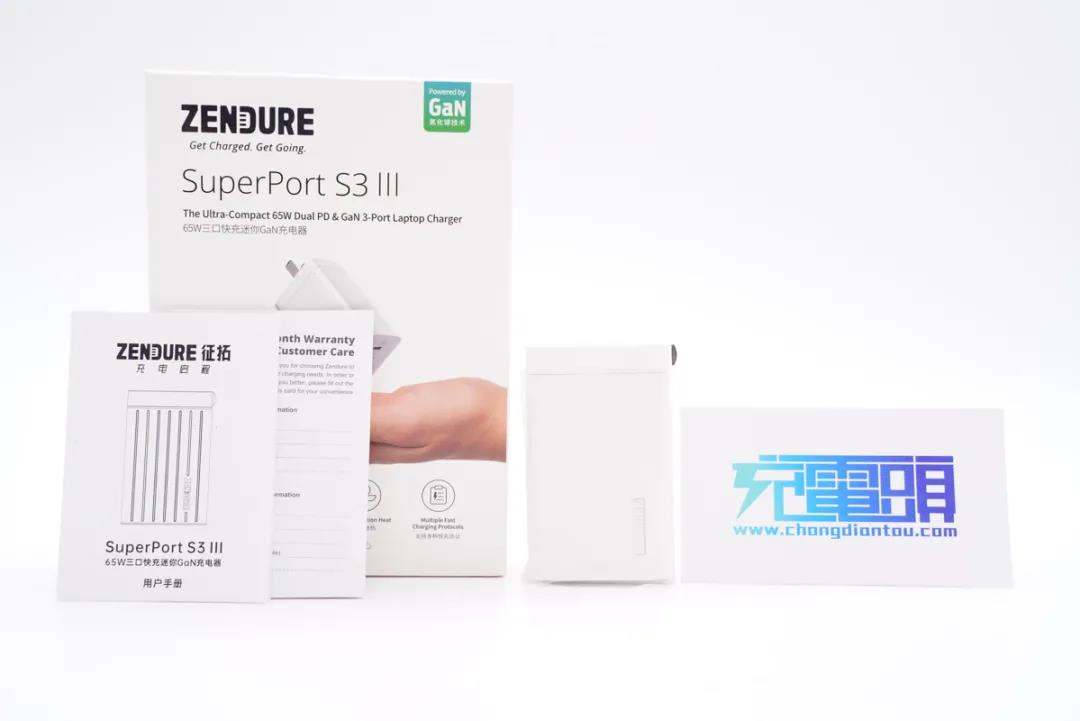

包装内含充电器、用户手册和保修卡。

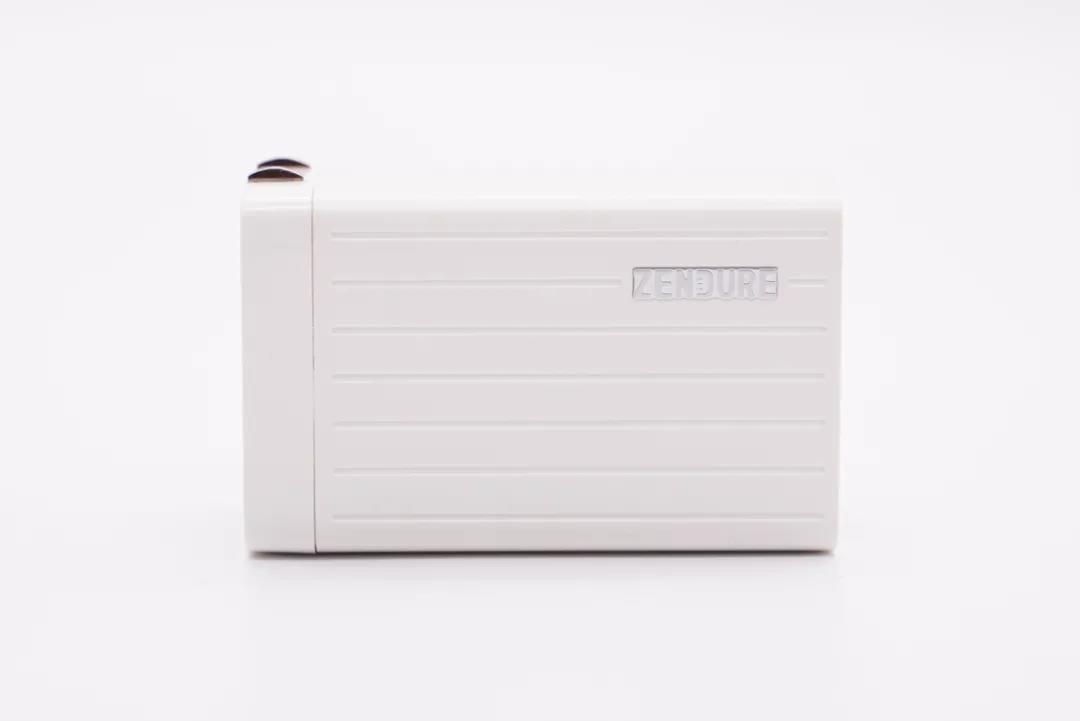

征拓第三代SuperPort S3氮化镓充电器延续旅行箱外观设计,通体白色且十分小巧。






机身上设有ZENDURE品牌。

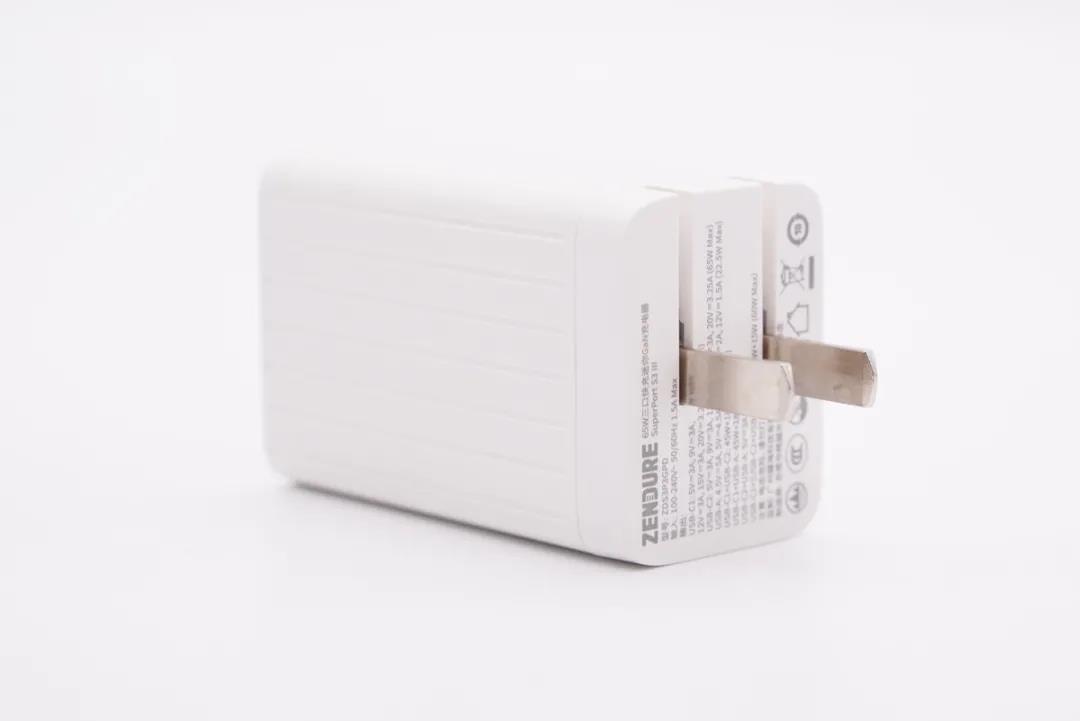

输入端配备可折叠国标插脚,携带方便且不会刮伤包里其它设备。

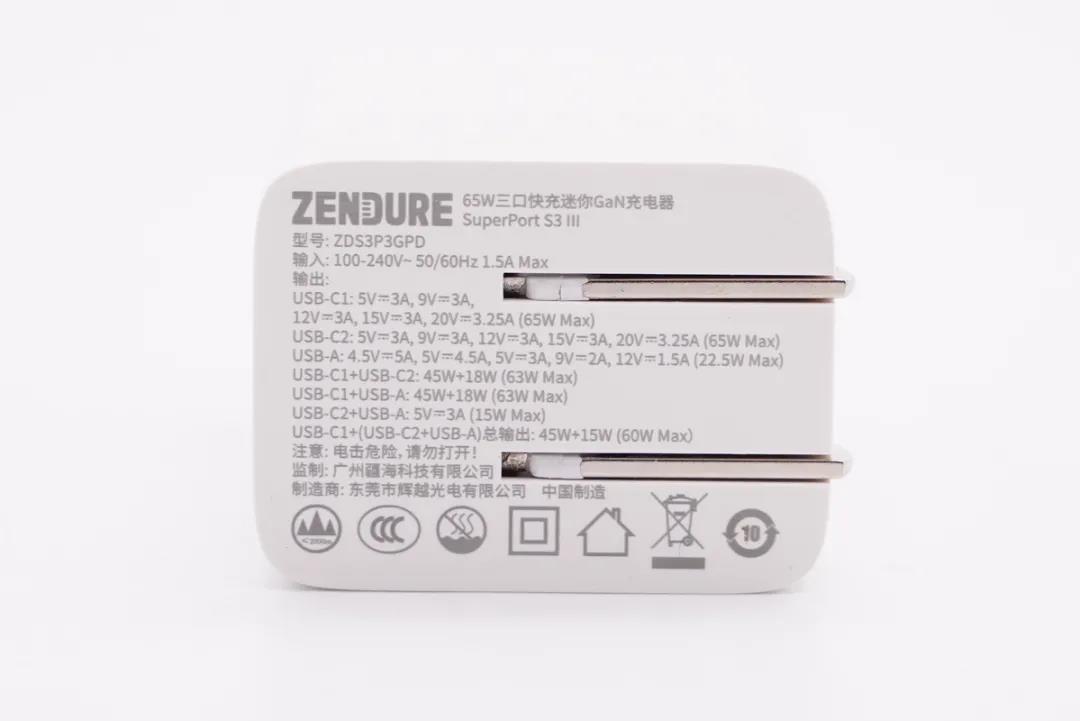

输入端外壳上标注有充电器参数

产品名称:ZENDURE 65W三口快充迷你GaN充电器SuperPort S3 III

型号:ZDS3P3GPD

输入:100-240V~50/60HZ 1.5A

单口输出:

USB-C1/C2:5V3A、9V3A、12V3A、15V3A、20V3.25A  (65W Max)

USB-A:4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A(22.5W Max)

双口输出:

C1+C2:45W+18W(63W Max)

C1+A:45W+18W(63W Max)

C2+A:5V3A(15W Max)

三口输出:

C1+C2+A:45W+15W(60W Max)

制造:广州疆海科技有限公司

制造商:东莞市辉越光电有限公司

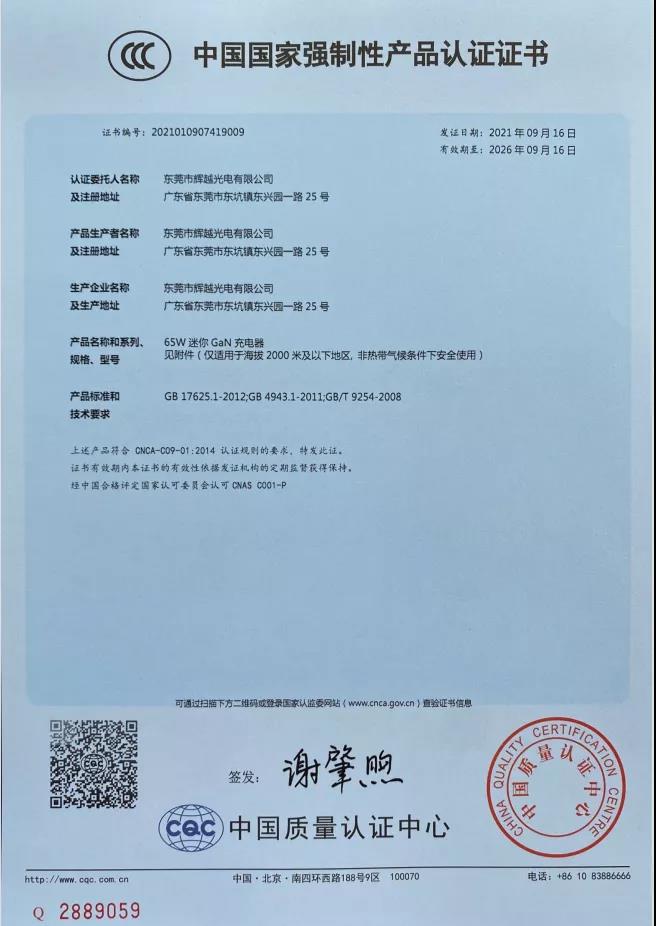

据生产厂商透露,充电器在环温25℃,90V输入满载65w两小时后外壳温度小于70℃,已经通过了国家CCC认证。

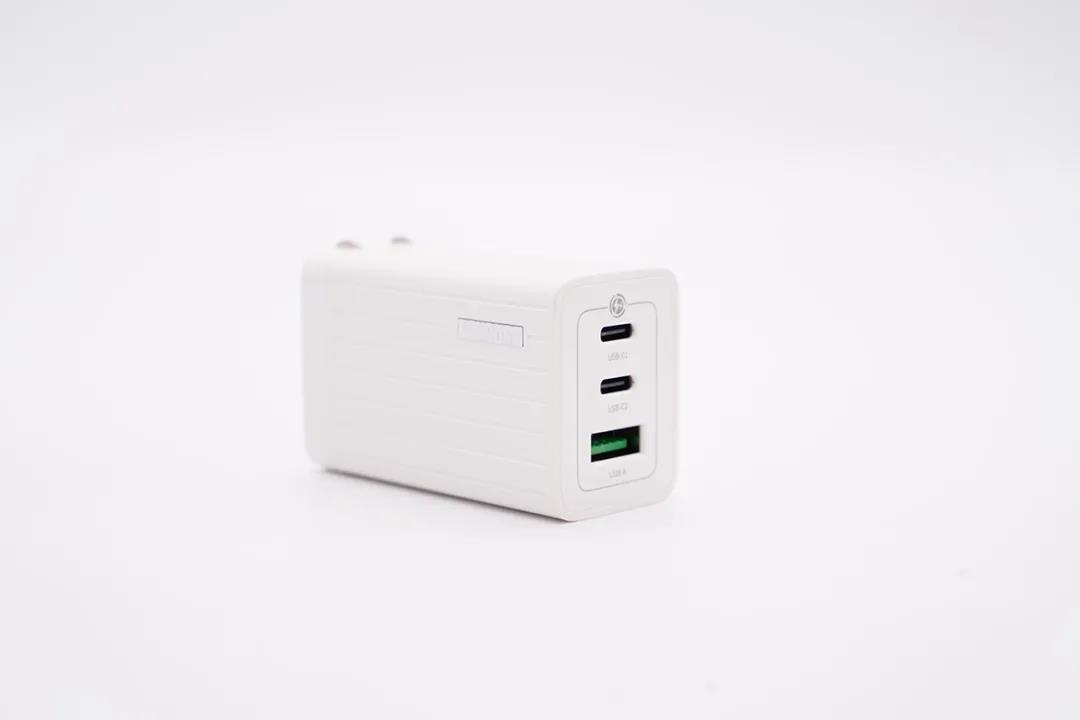

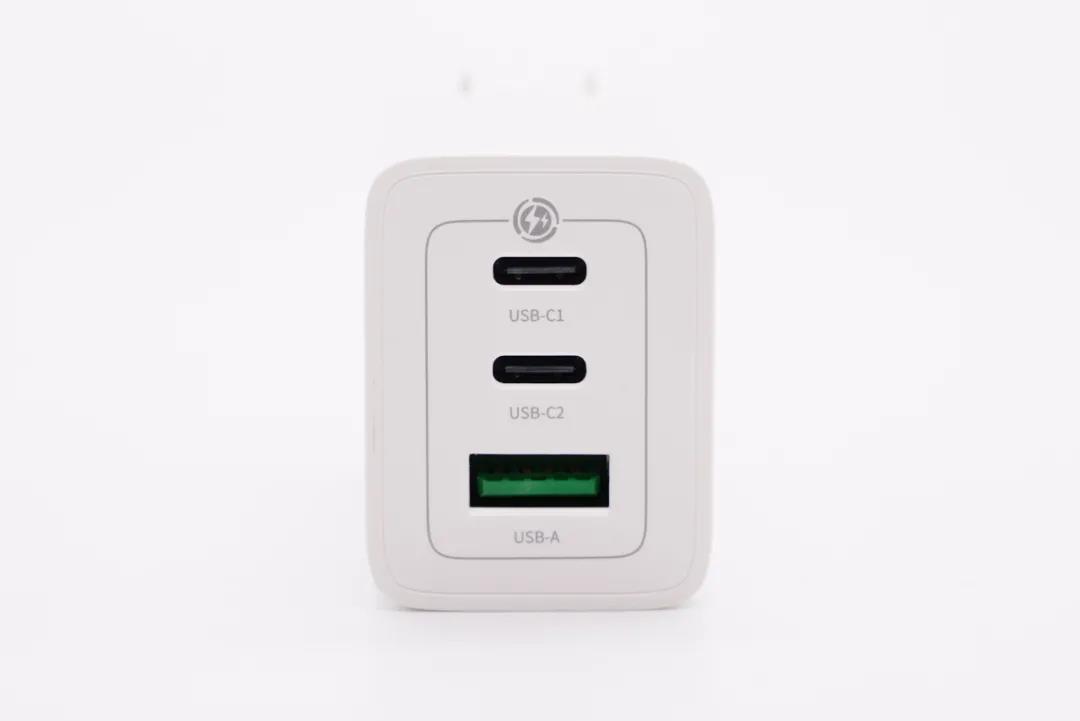

机身顶部配有2C1A接口,USB-C口黑色胶芯不露铜,USB-A口绿色胶芯。






使用游标卡尺实测充电器机身长度为64.86mm。

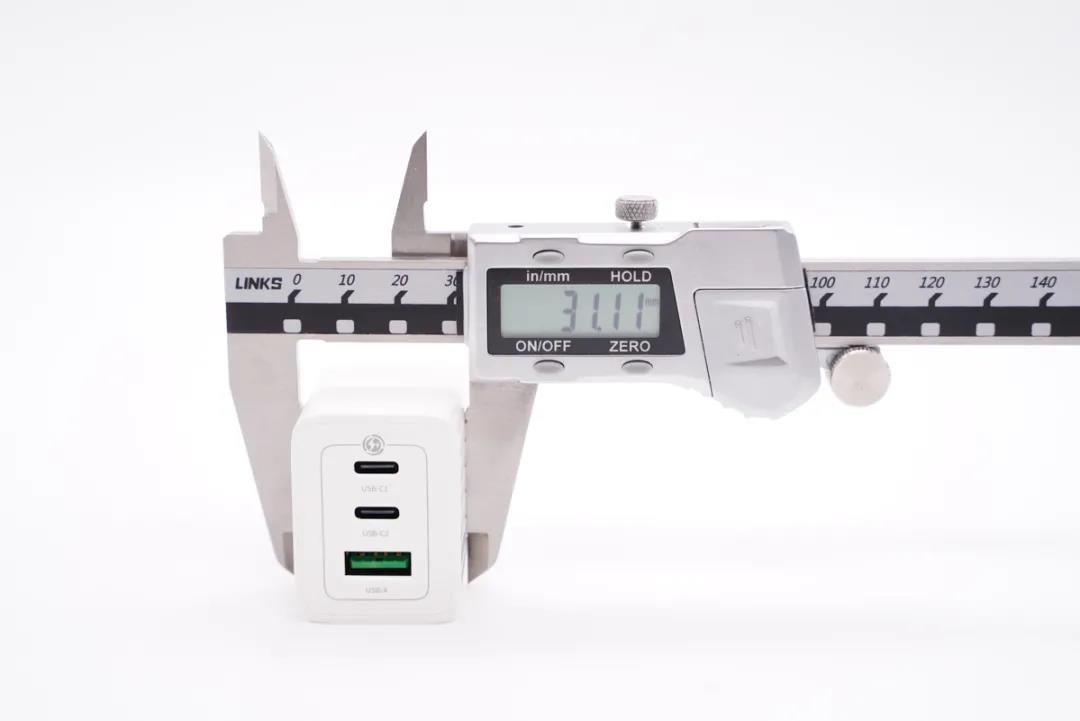

宽度为31.11mm。

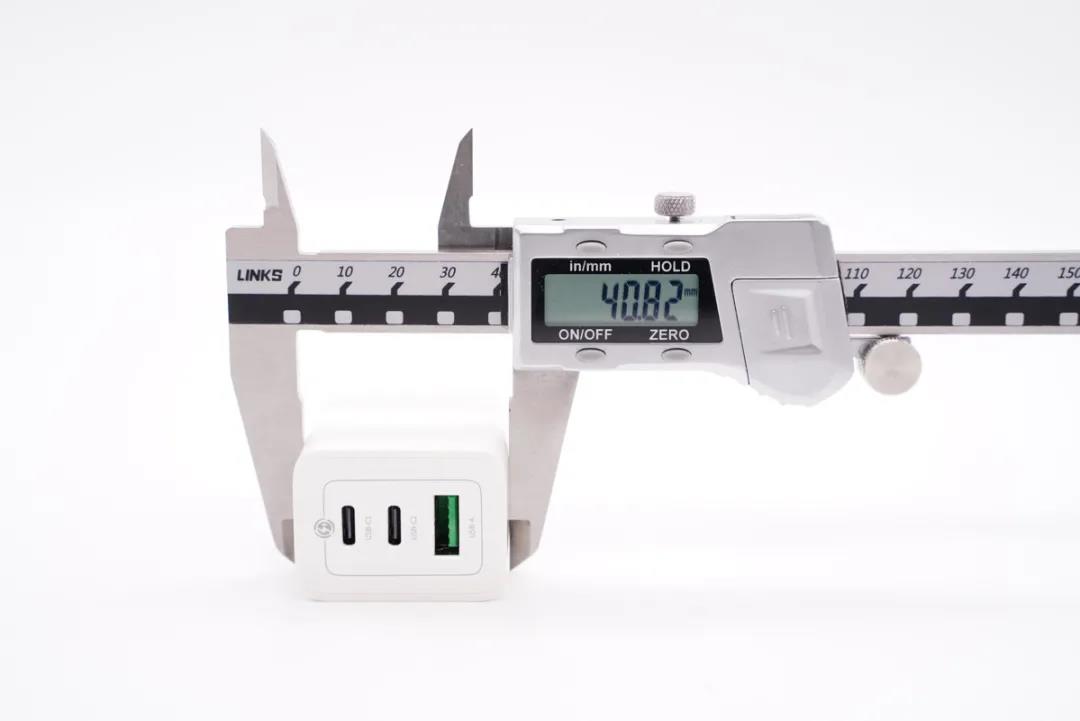

厚度为40.82mm。通过三维可计算得充电器体积约为82cm³,那么功率密度约为0.79W/cm³。

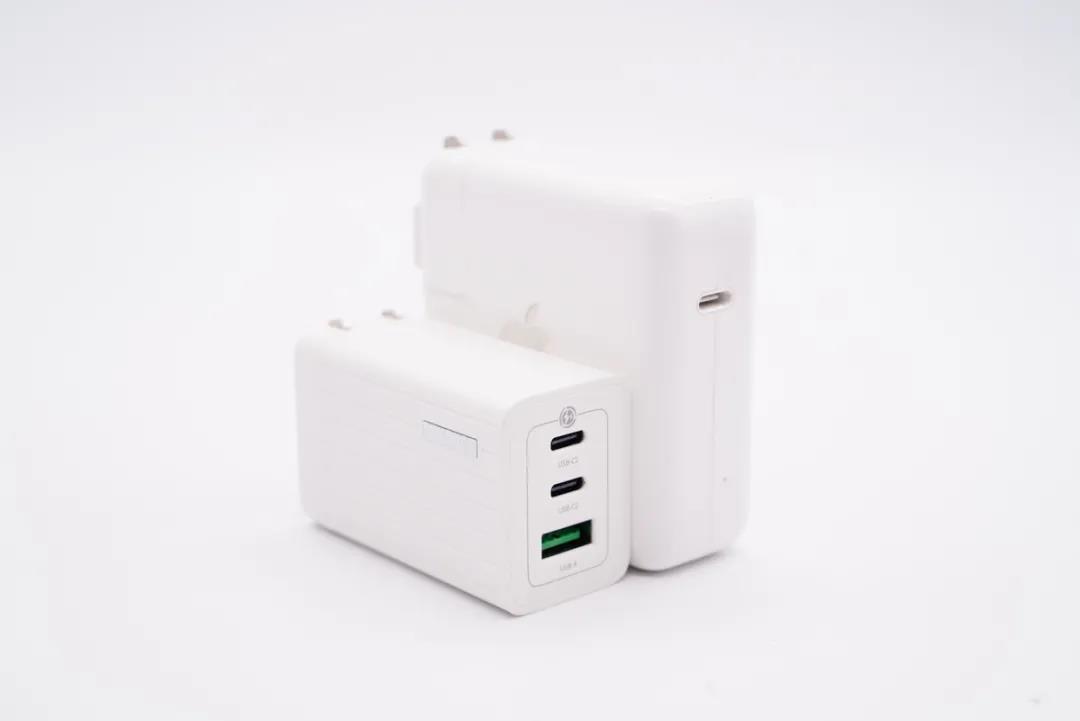

和苹果61W充电器直观对比,体积优势非常明显。

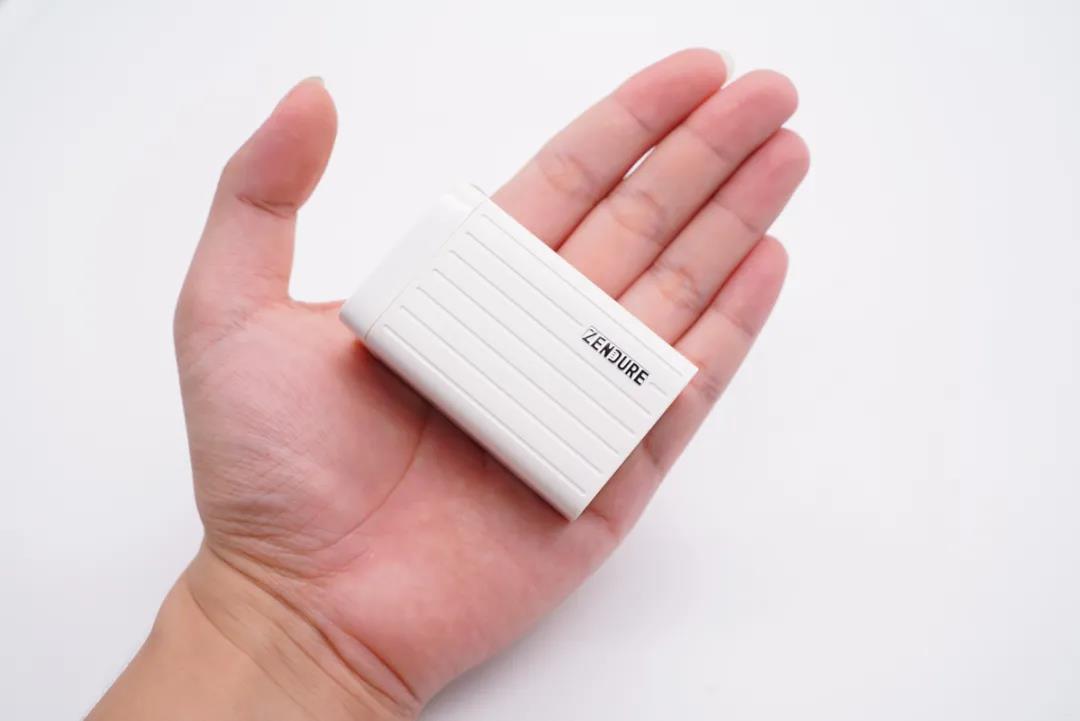

拿在手上的直观感受。

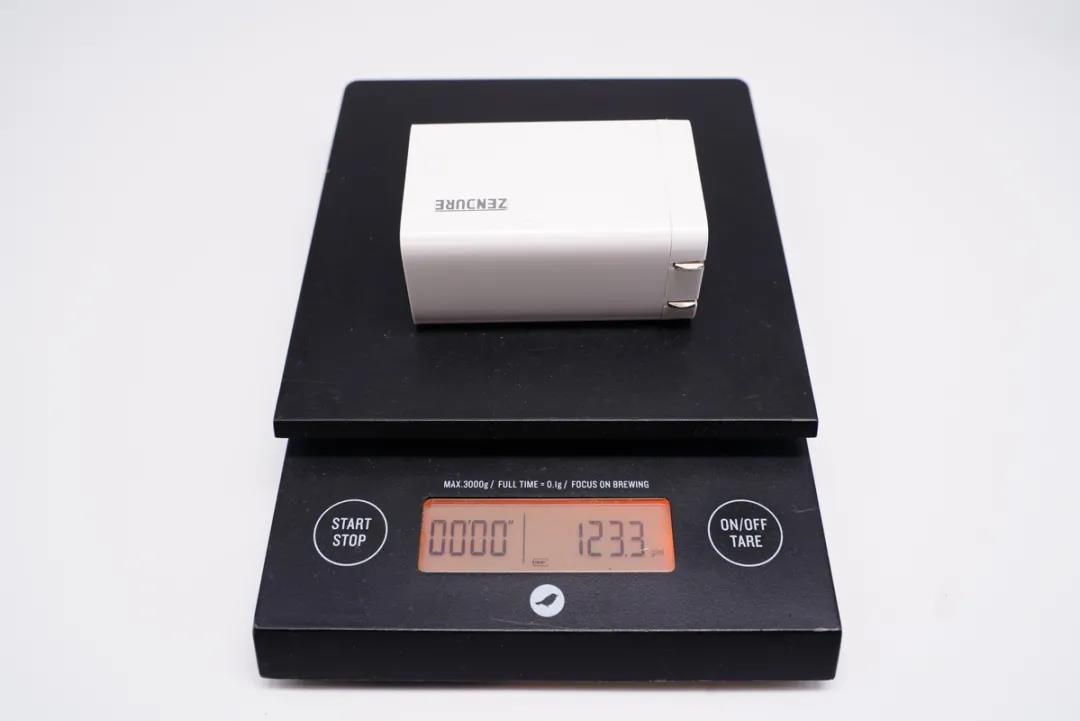

充电器净重约为123g。

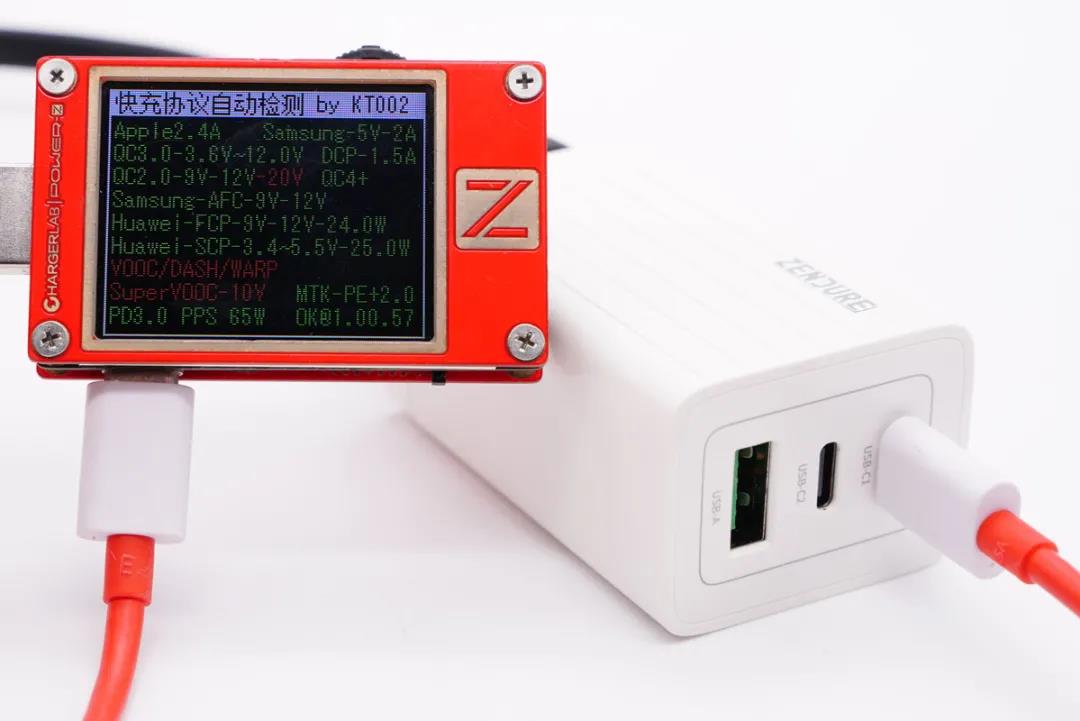

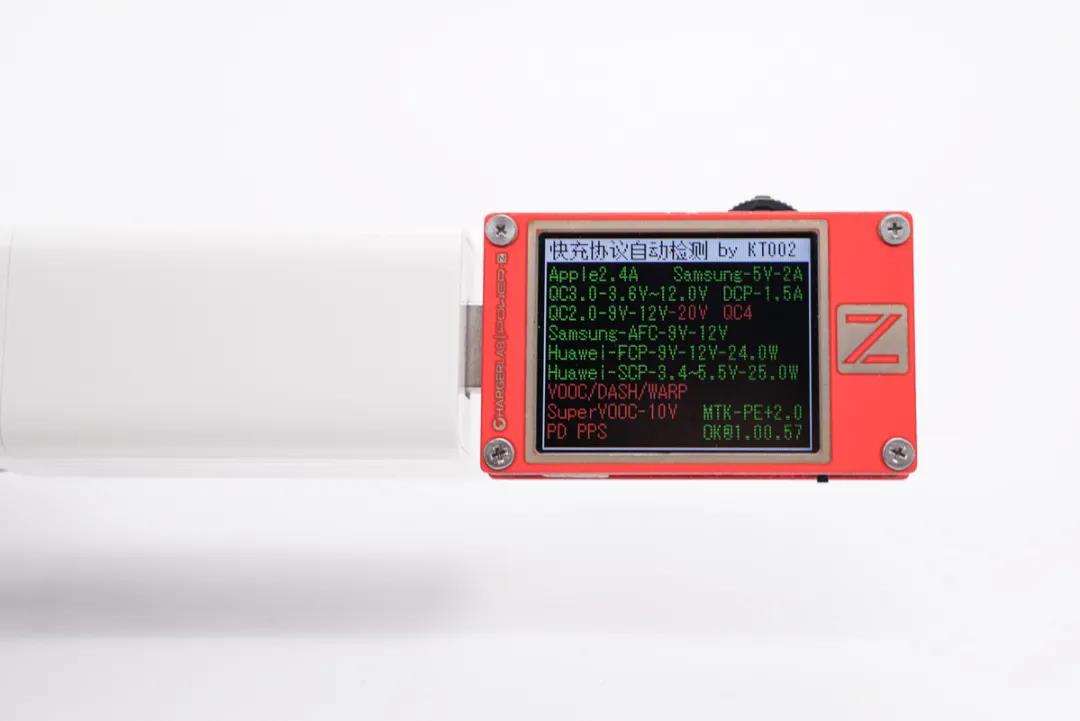

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议,兼容性非常好。

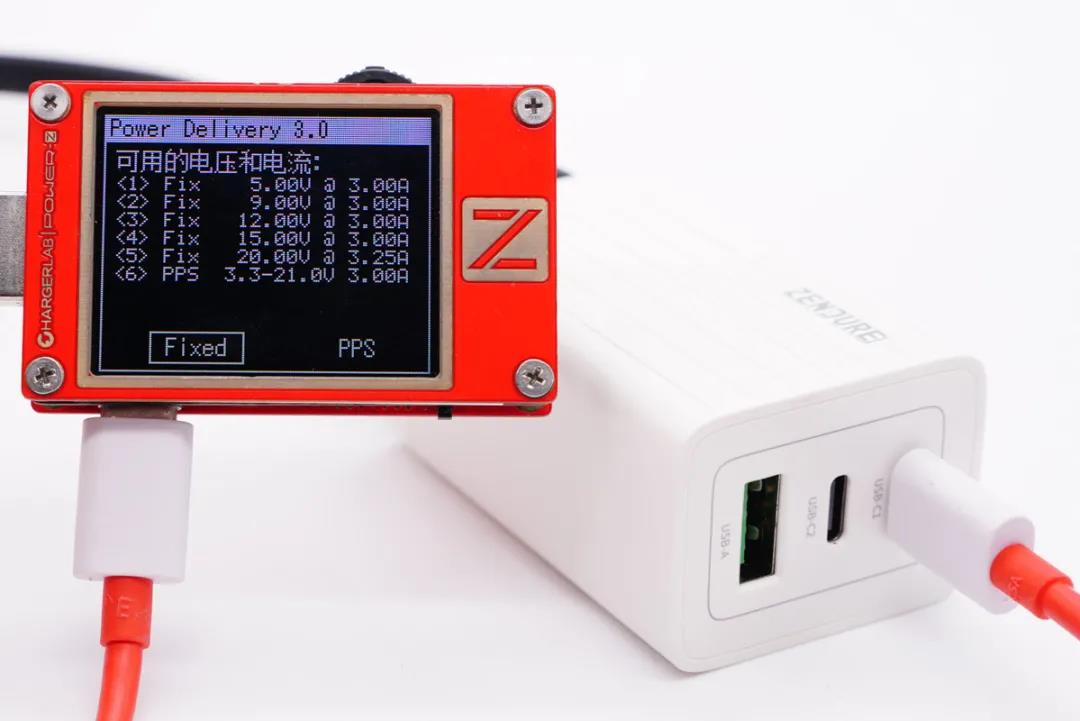

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。

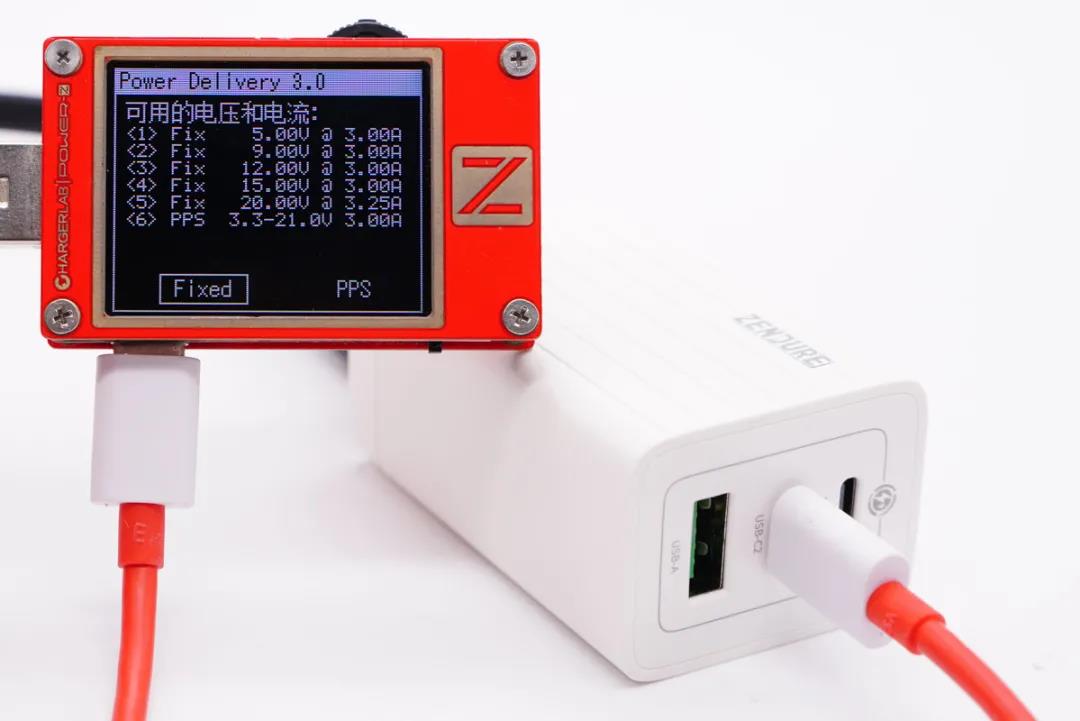

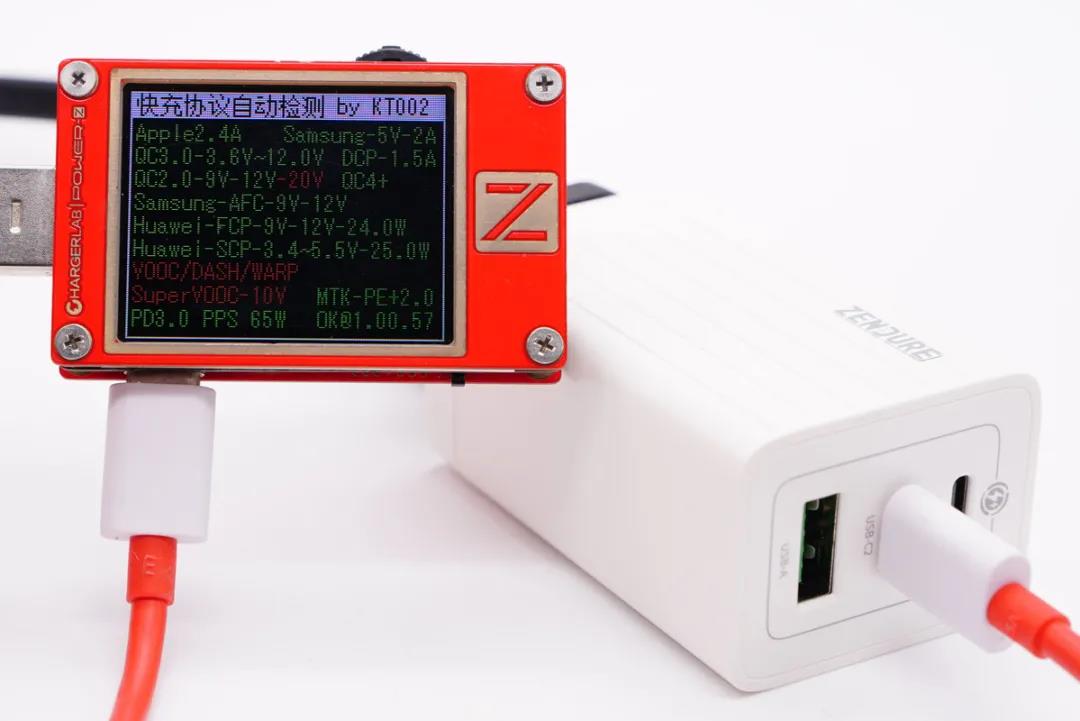

使用KT002测得C2口协议和C1口的一样。






此外PDO报文也相同,即两个C口单口输出性能完全相同,支持功率盲插,使用更方便。






USB-A口支持Apple 2.4A、QC2.0/3.0、AFC、FCP、SCP、PE2.0等协议,兼容性同样很好。


二、征拓65W氮化镓快充拆解

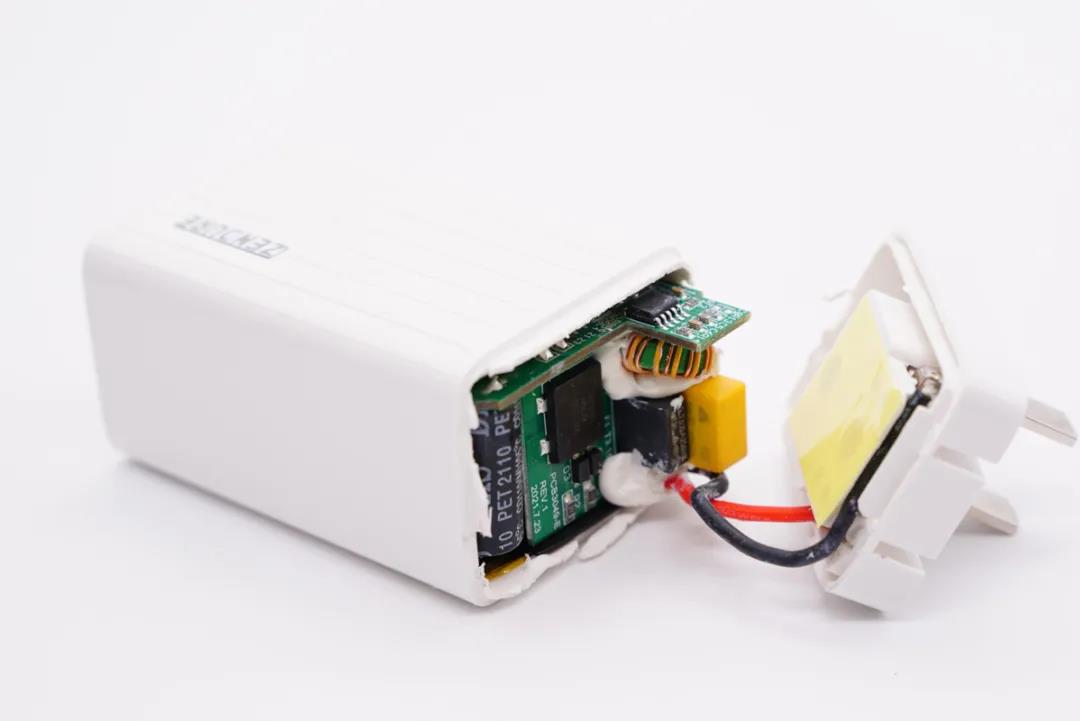

将机身壳拆开,插脚使用螺丝封装固定,外壳上还贴有绝缘胶带。

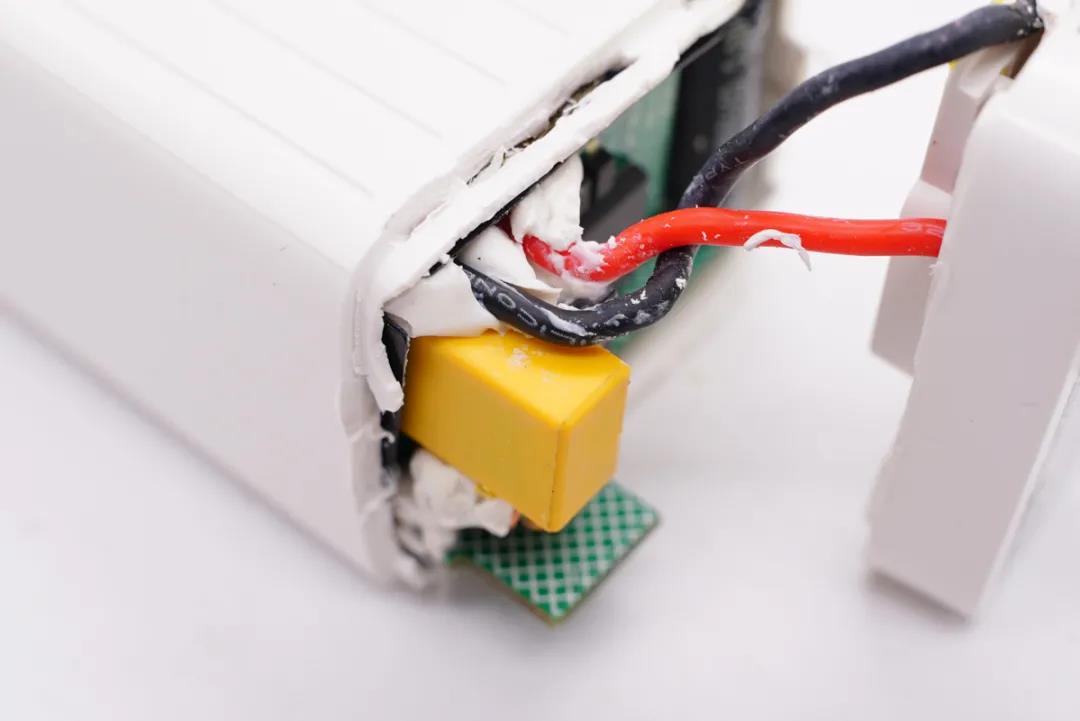

AC导线打胶加固。

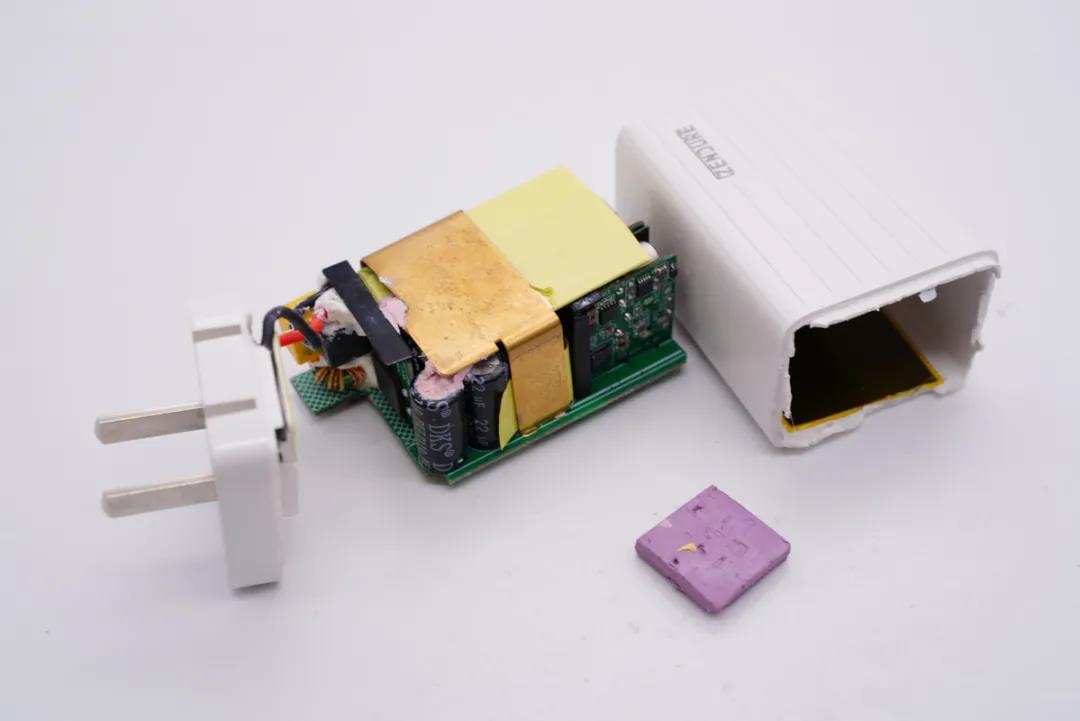

将充电器模块取出,输出端二次降压小板贴有紫色导热垫。

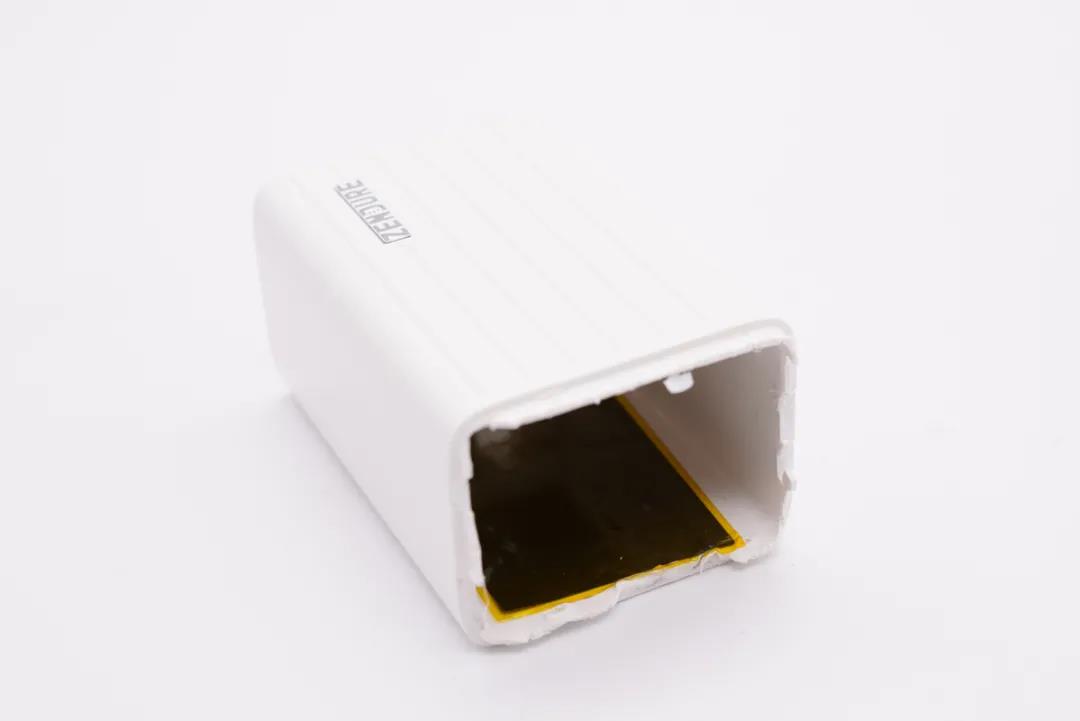

机身壳内贴有石墨散热贴纸。






输入端小板和变压器间设有绝缘隔离板。

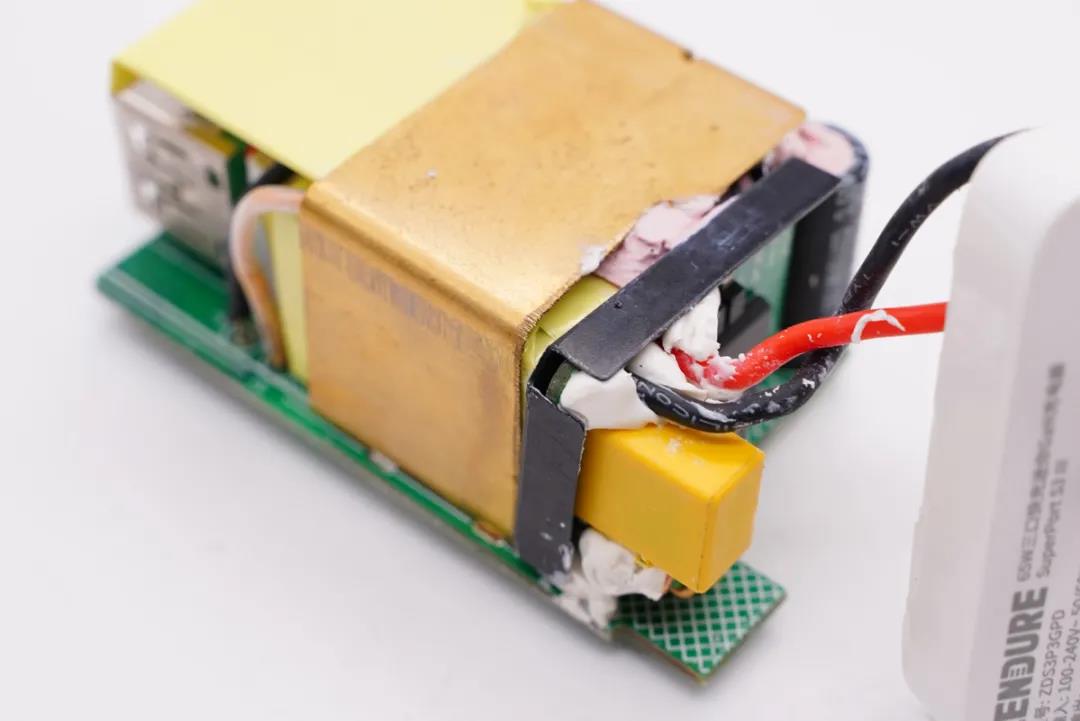

PCB模块还覆盖黄铜散热片,靠近初级侧部分包裹绝缘胶带。

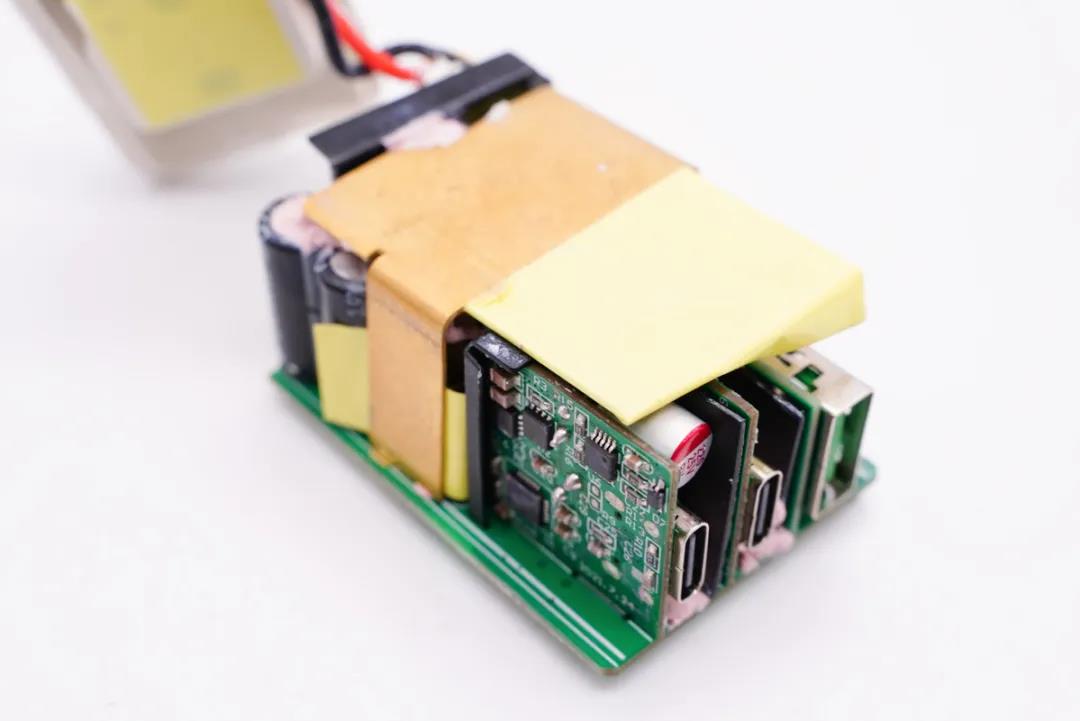

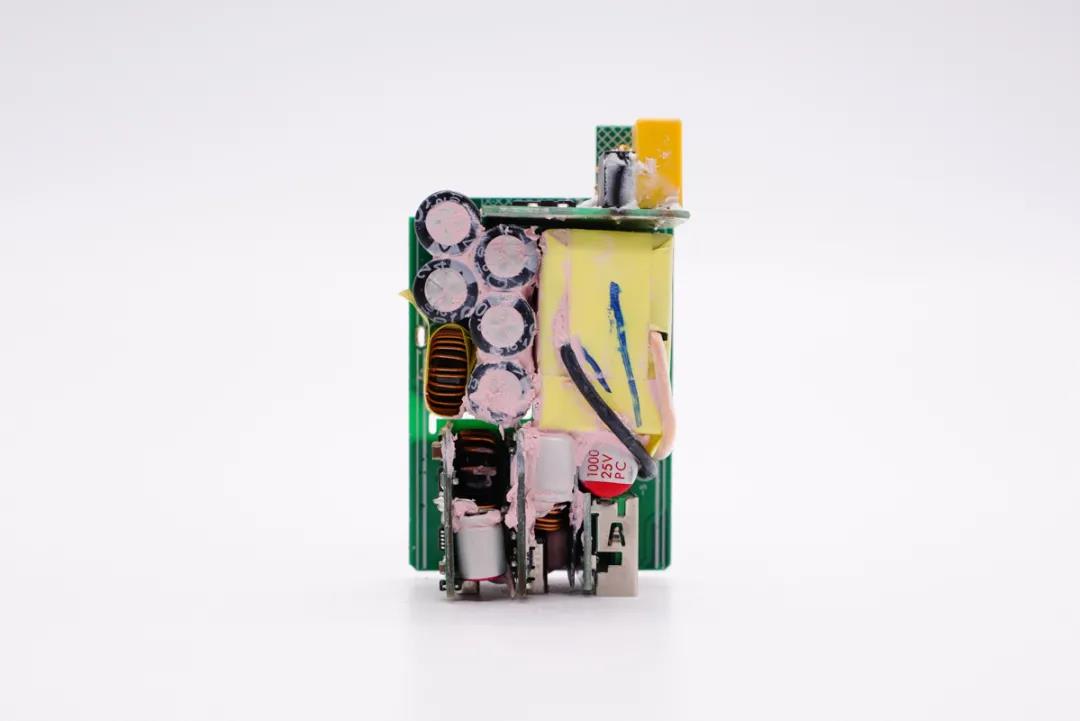

PCB板正面一览,元器件间的空隙填充粉色导热胶。

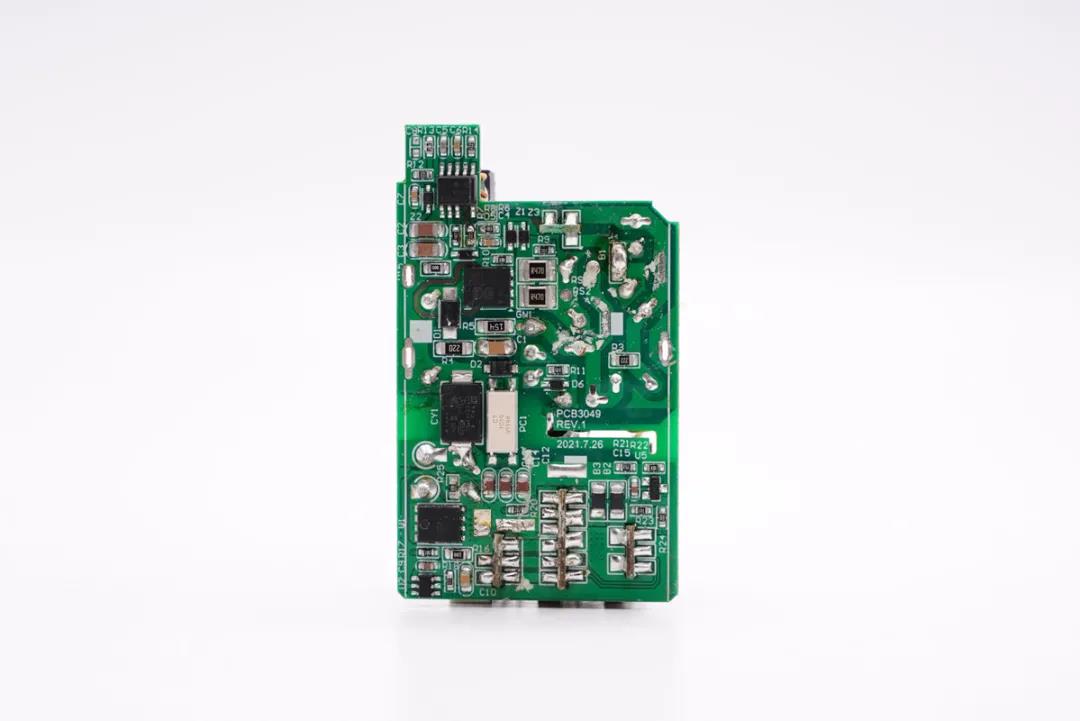

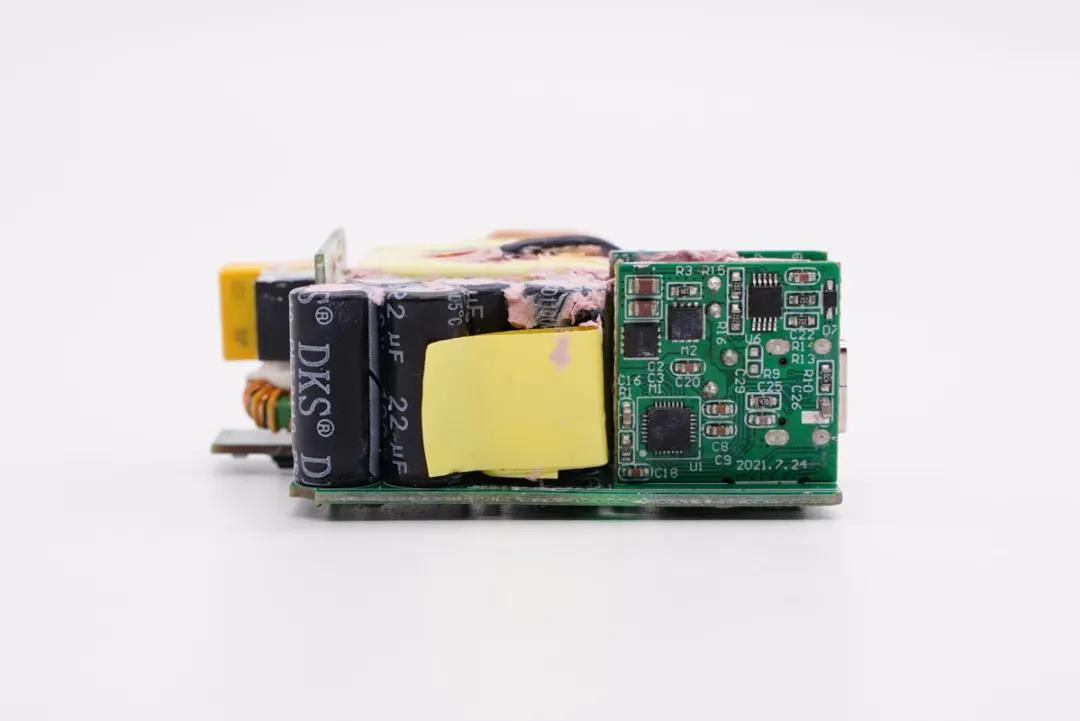

主板背面一览,设有开关电源初次级控制器以及相应的MOS管、贴片Y电容和光耦。


通过观察发现,征拓这款65W氮化镓充电器采用时下热门的高频QR开关电源,两路DC-DC二次降压输出架构,输出功率智能分配。下面我们从输入端开始一一了解各元器件的信息。

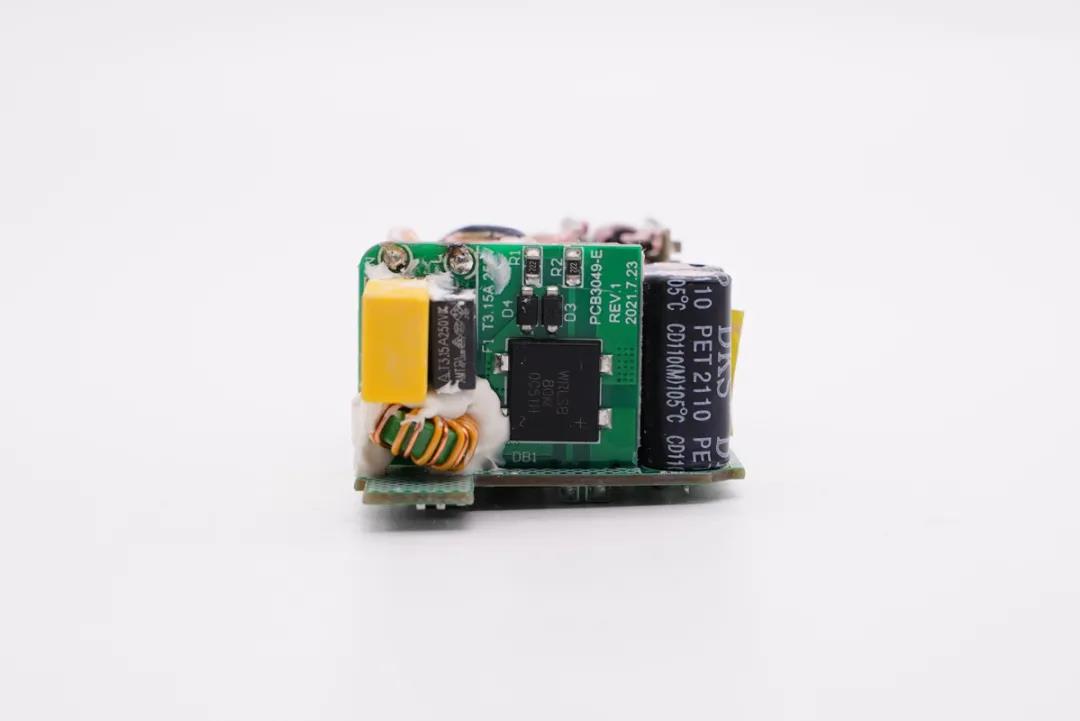

输入端小板上设有延时保险丝、安规X电容、共模电感以及整流桥,左侧插件元件打胶加固。

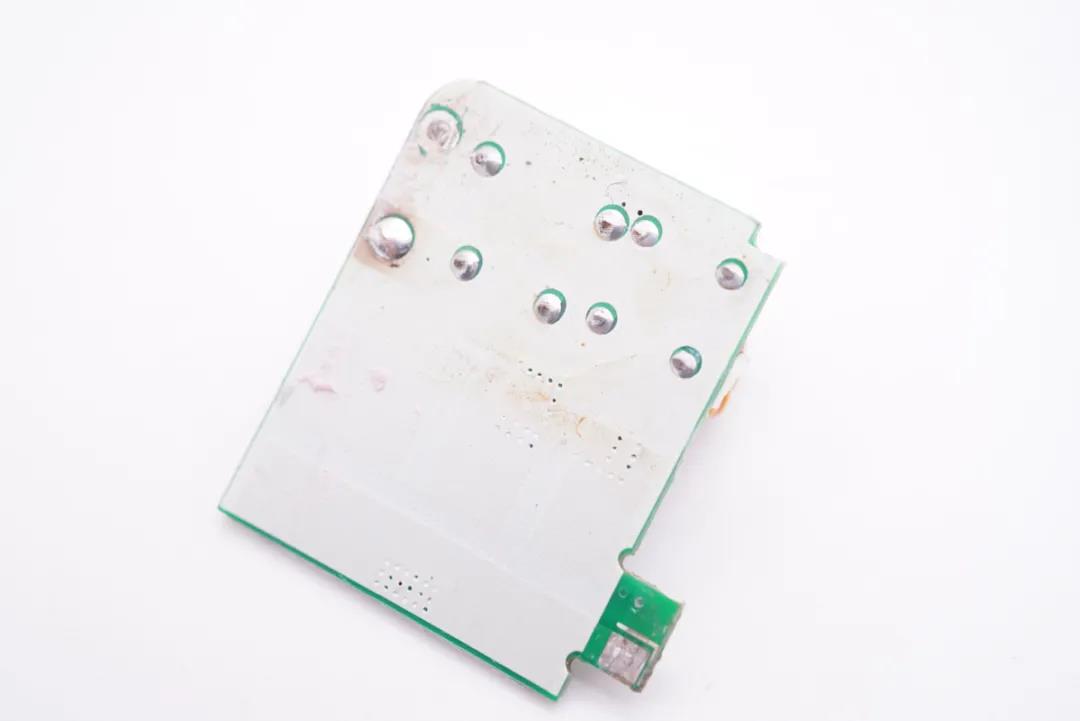

将小板拆下,背面没有元器件。

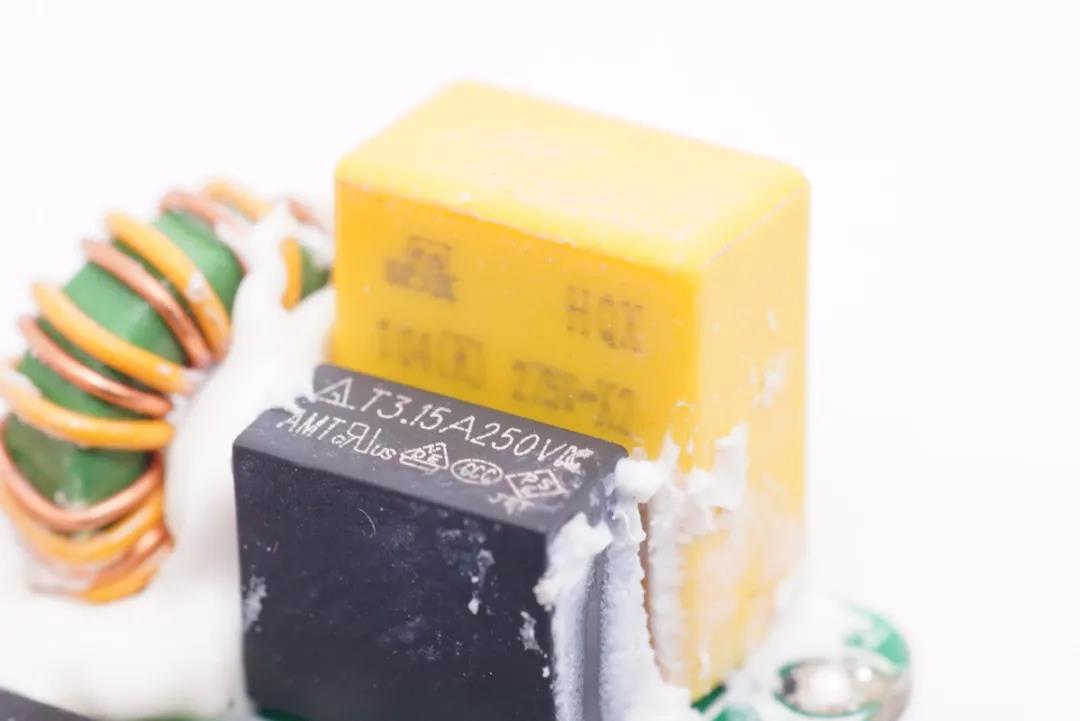

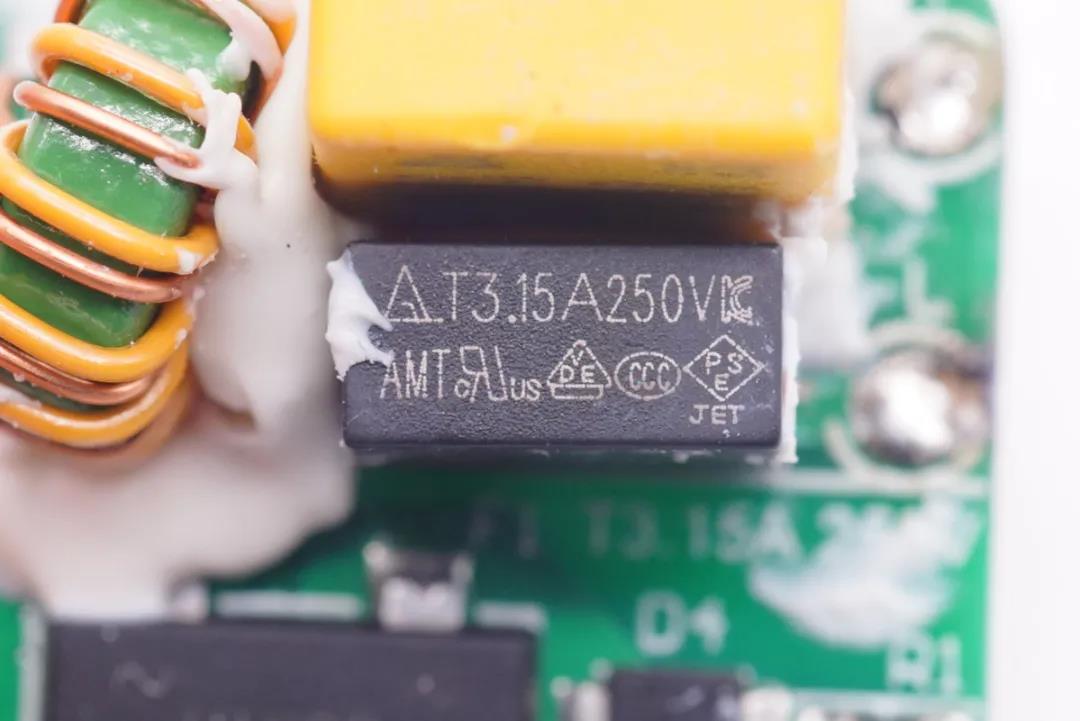

延时保险丝规格为3.15A 250V。






安规X电容特写。

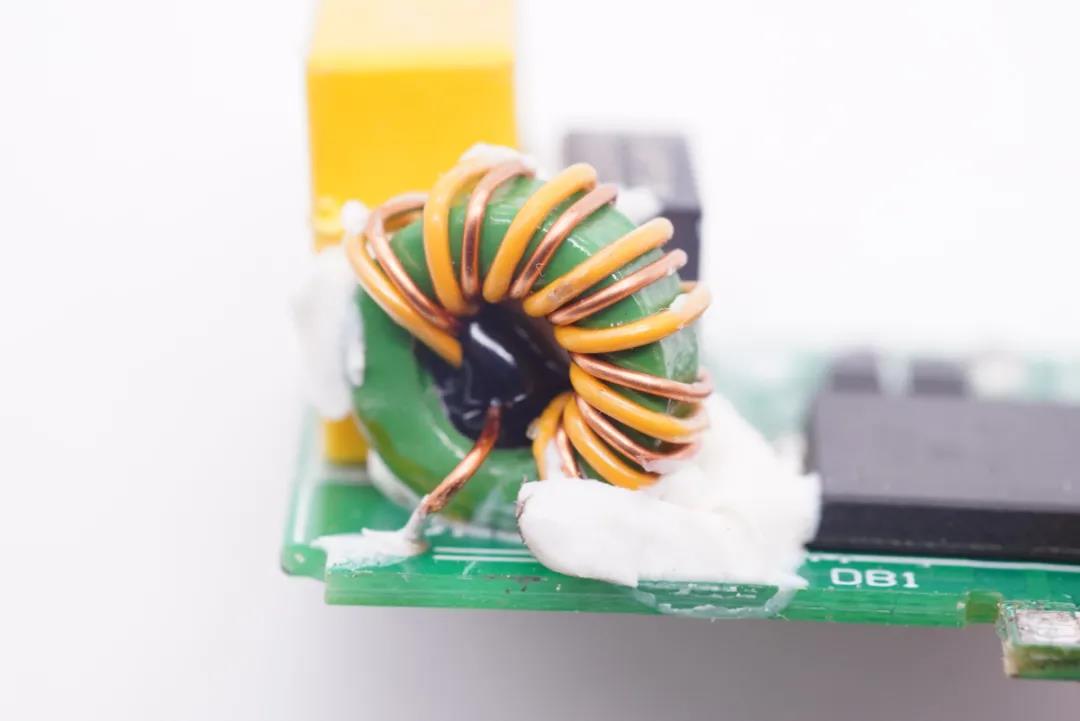

共模电感双线绕制,用于滤除EMI干扰。

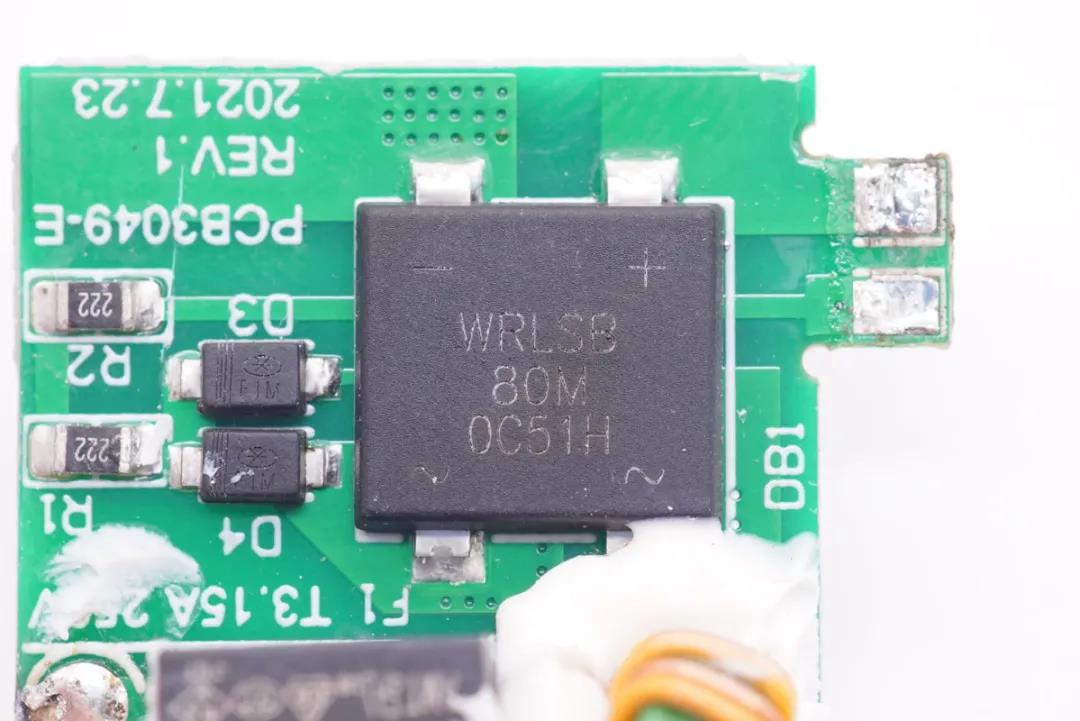

WRLSB80M整流桥,来自沃尔德。






侧面设有五颗高压滤波电解电容和滤波电感。

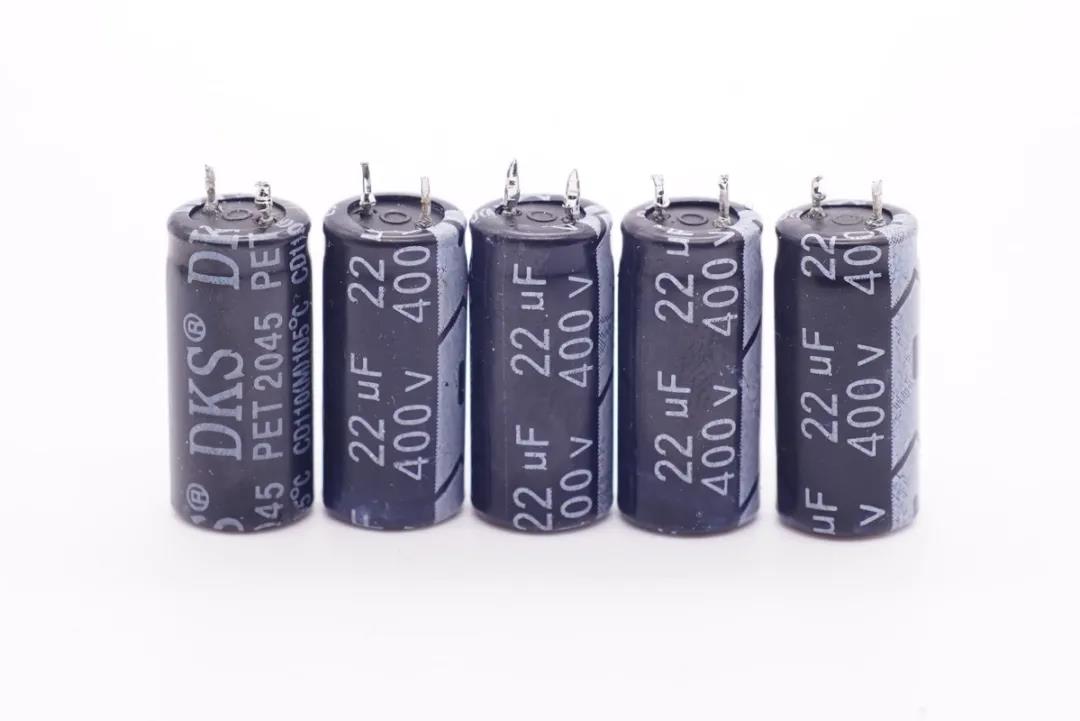

五颗高压滤波电解电容全部来自DKS东科盛电子,规格都是400V 22μF。

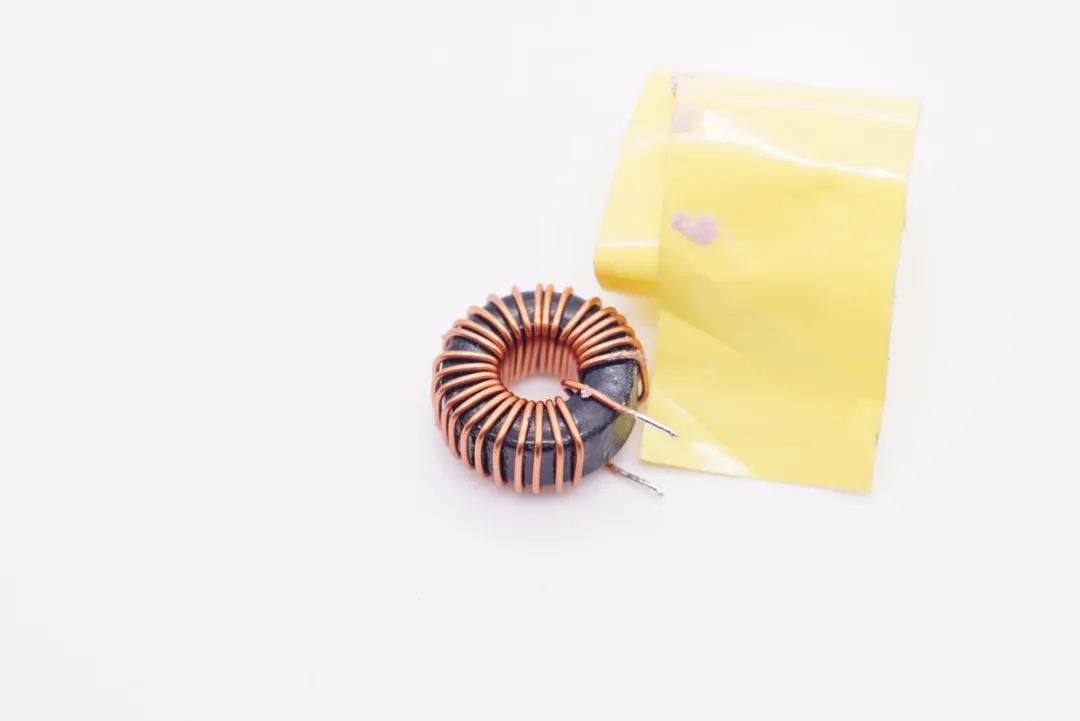

滤波电感包裹胶带绝缘保护。






另一侧设有变压器和输出滤波固态电容。

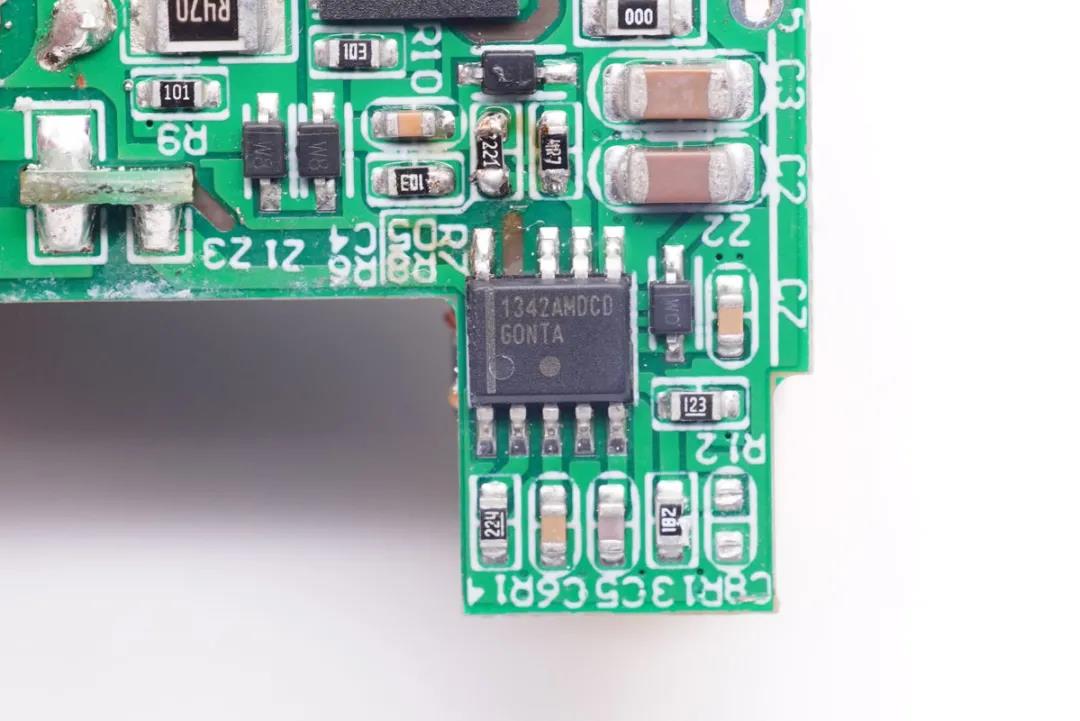

充电器主控芯片为ON安森美NCP1342,这是一颗高频反激准谐振初级PWM控制器,内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

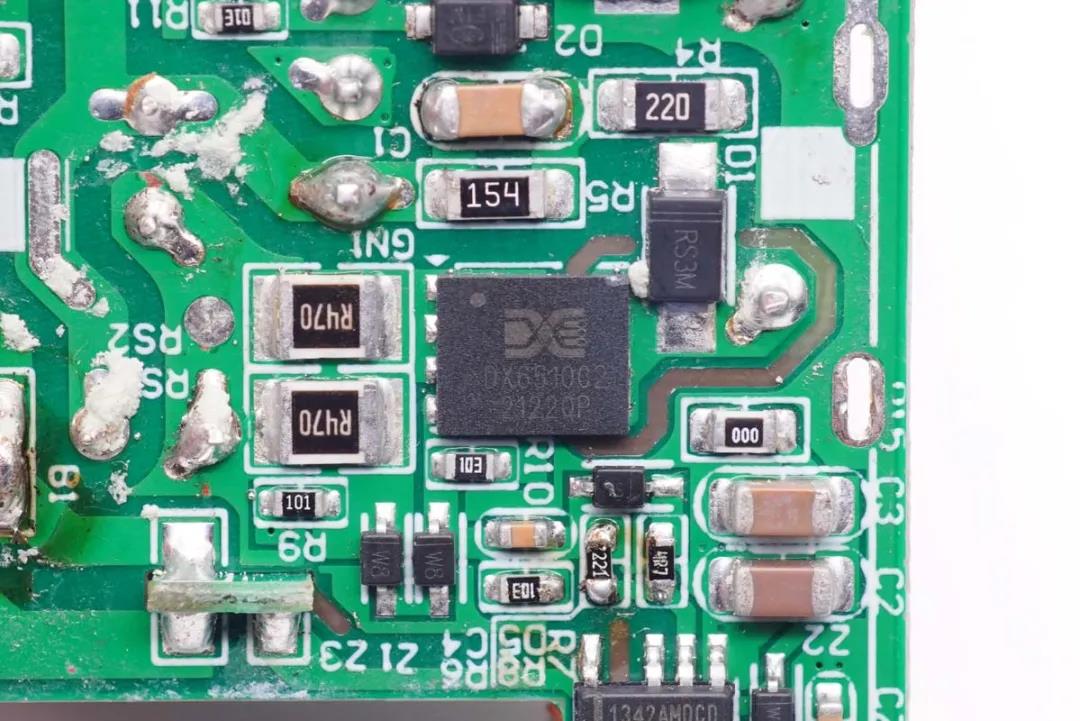

充电器的氮化镓开关管型号为DXE65H010C160,来自成都氮矽科技有限公司。该器件耐压650V,导阻160mΩ,采用DFN5x6封装,另外还支持TO252、PDDFN4x4和DFN8x8两种封装,充分满足客户设计需求,非常适合应用于小型高功率密度快充充电器。

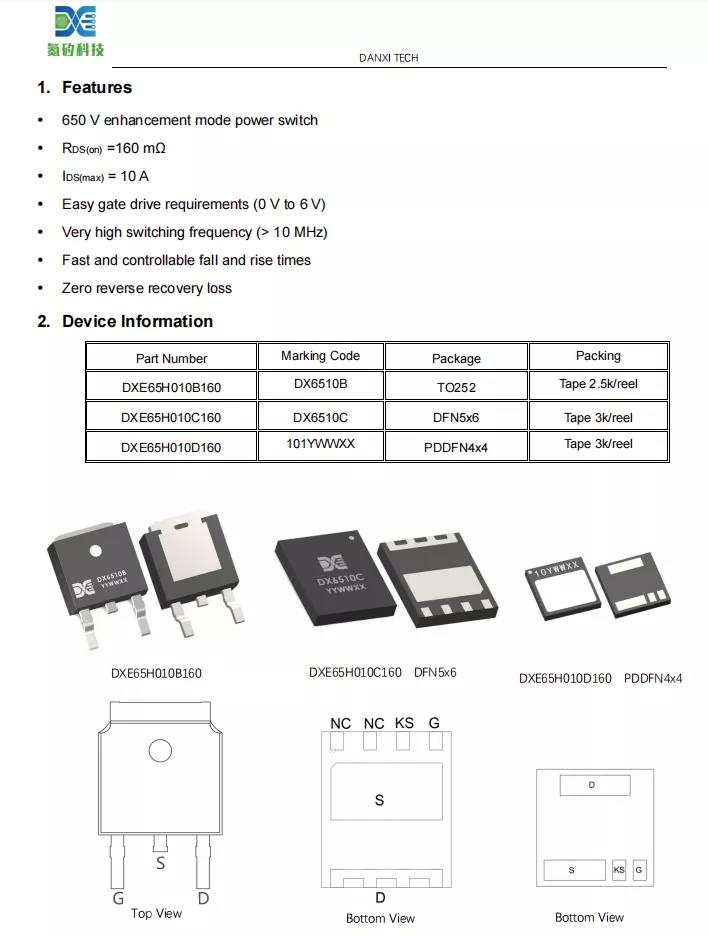

氮矽科技DXE65H010C160资料信息。

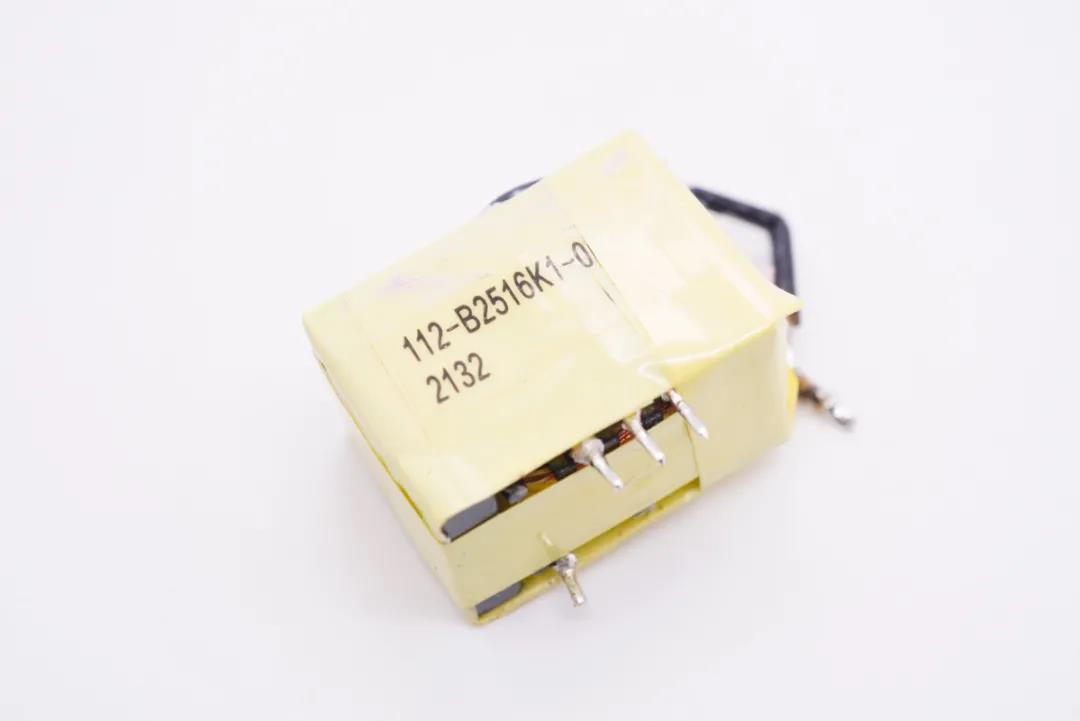

变压器特写。

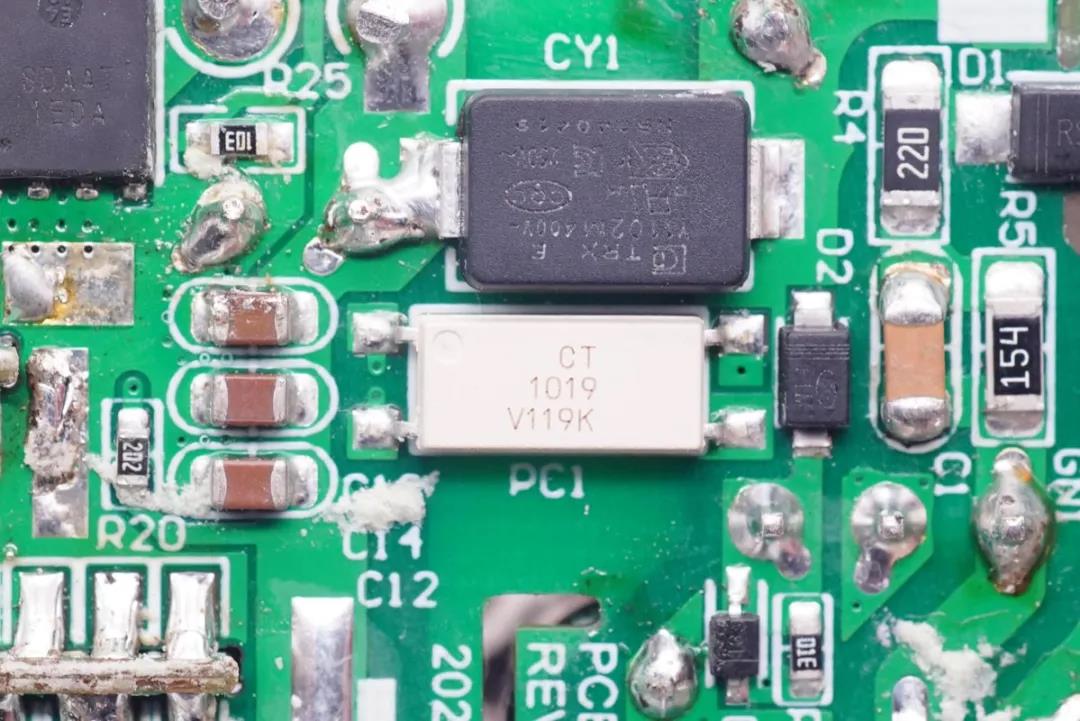

CT 1019光耦,用于初级次级通信,反馈输出电压。

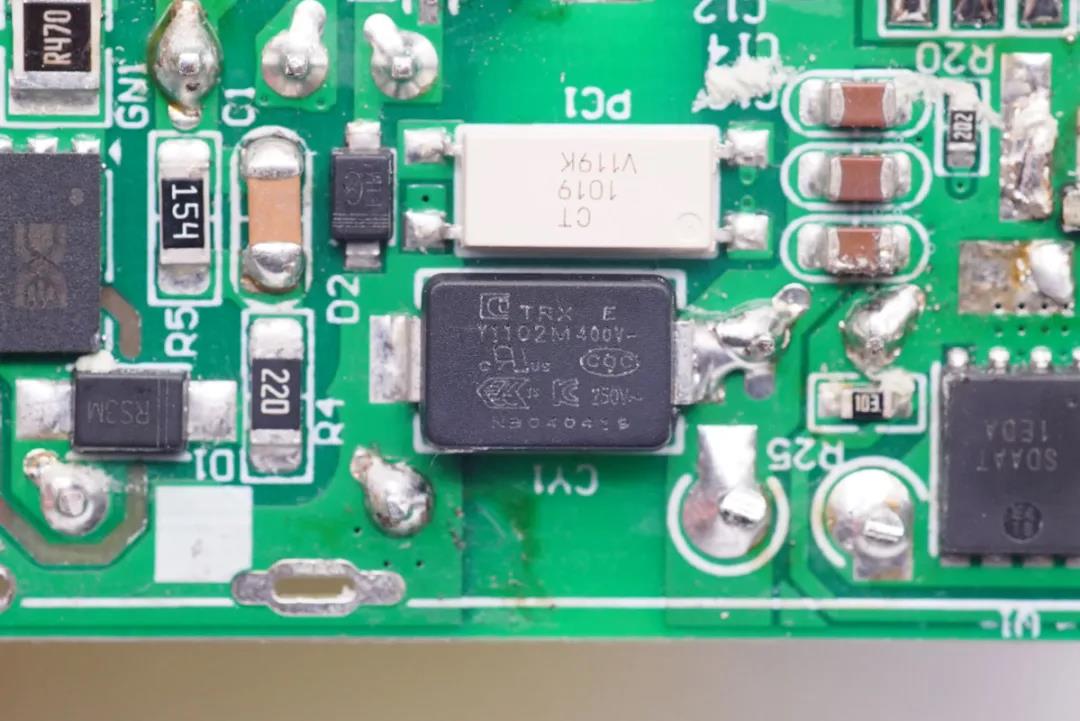

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可






同步整流控制器采用南芯半导体SC3503,这是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。采用SOT23封装,适用于宽范围反激适配器应用。

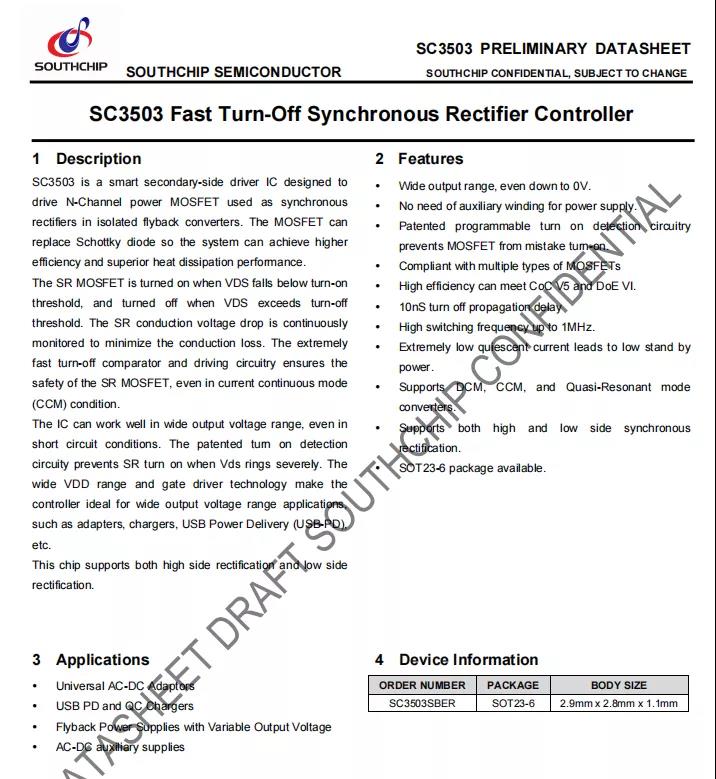

南芯SC3503资料信息。



充电头网拆解了解到,该芯片已经被威源新能30W 1A1C氮化镓快充古石科技迷你30W氮化镓快充科讯迷你33W氮化镓快充意象65W氮化镓充电器努比亚30W氮化镓快充华科生65W 2C1A氮化镓快充充电器采用。

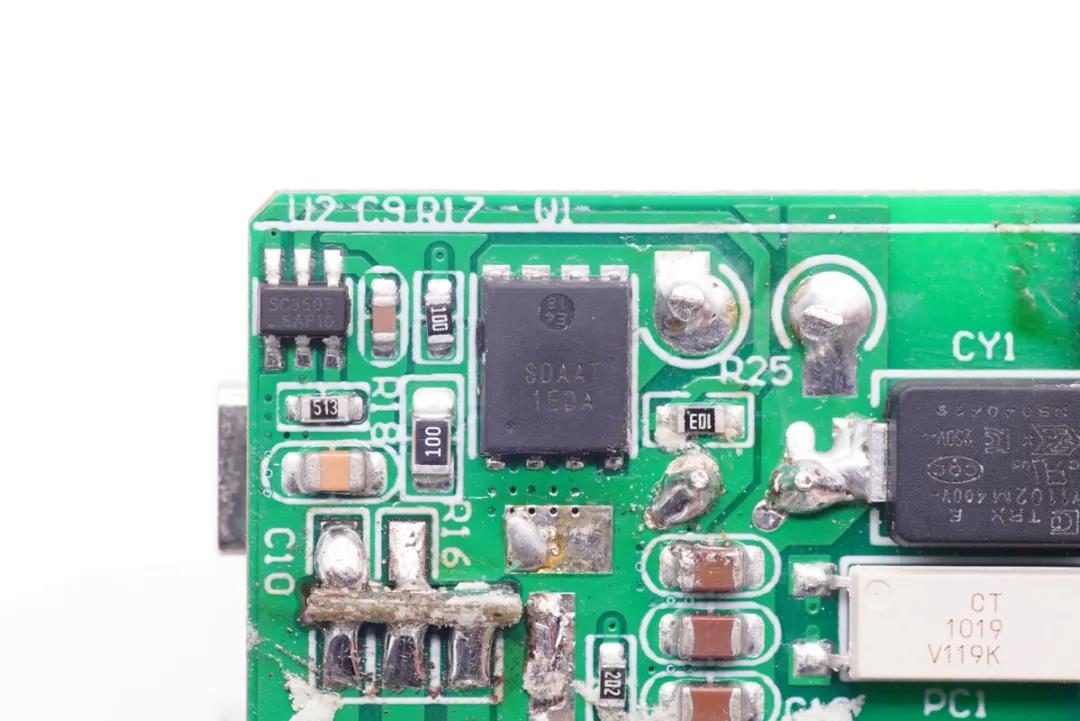

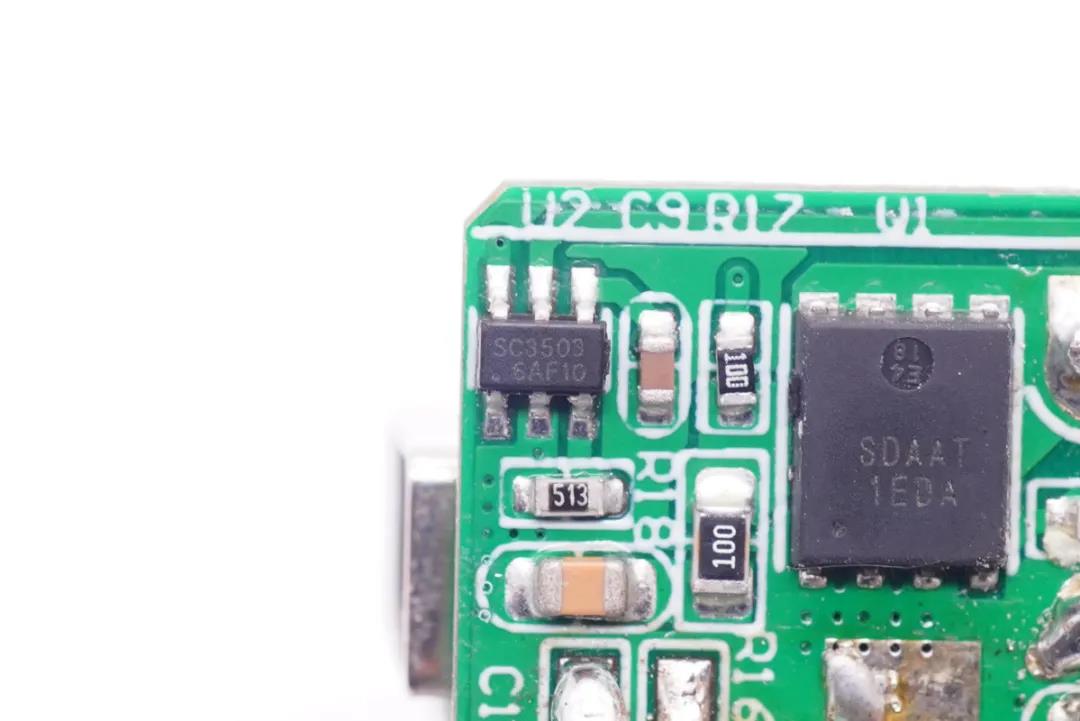

同步整流管特写,丝印SDAAT1EDA。






输出滤波固态电容规格为25V 1000μF。

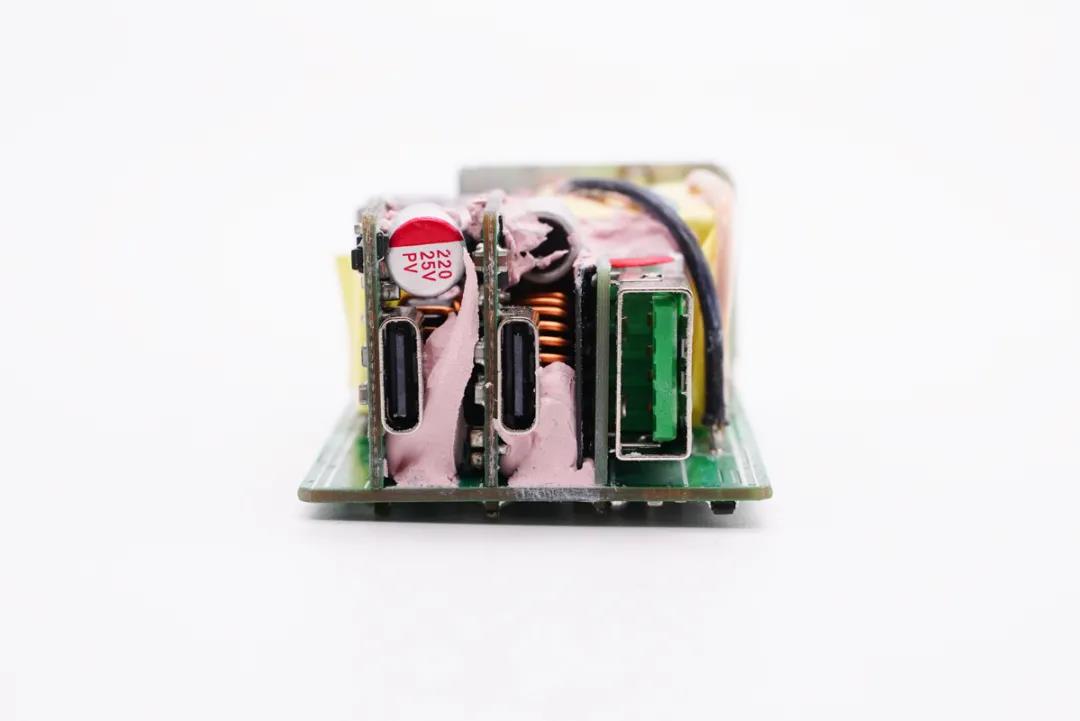

输出端一览,三个USB母座均焊接在小板上,充分利用内部空间。

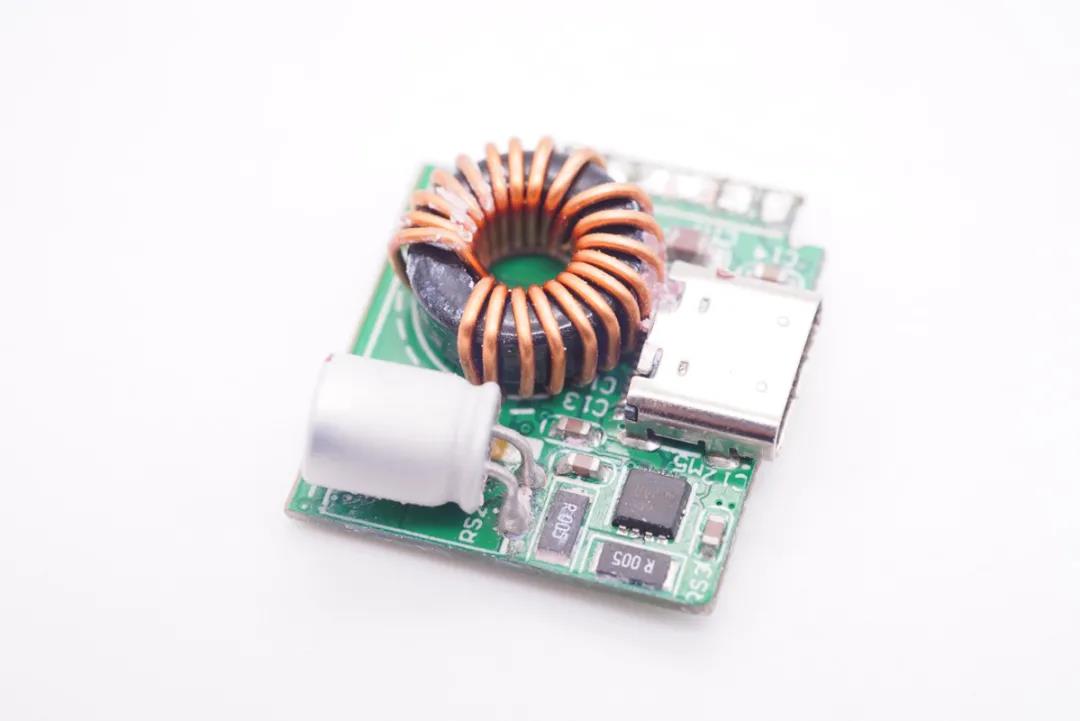

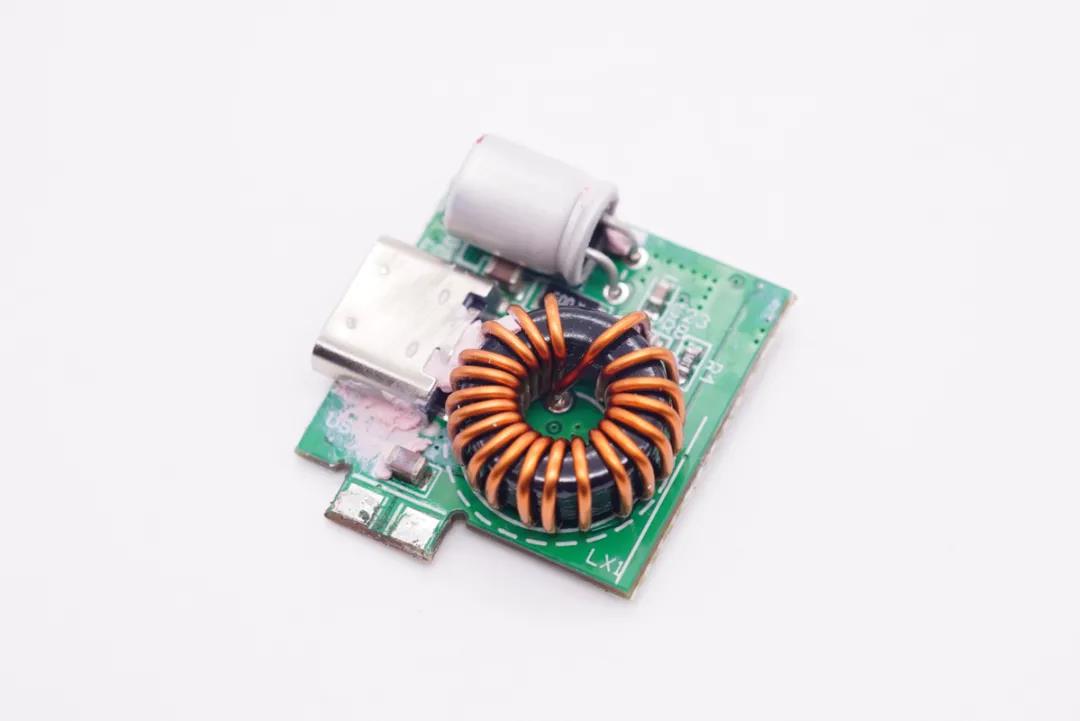

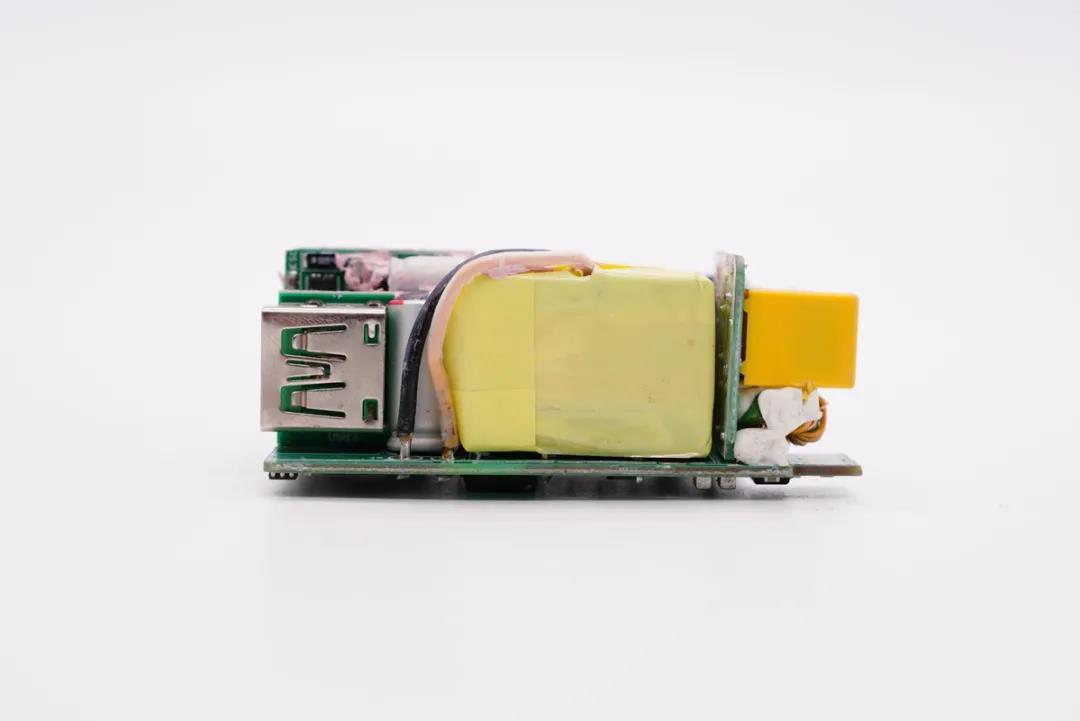

C1口母座小板正面设有降压电感以及滤波电容。

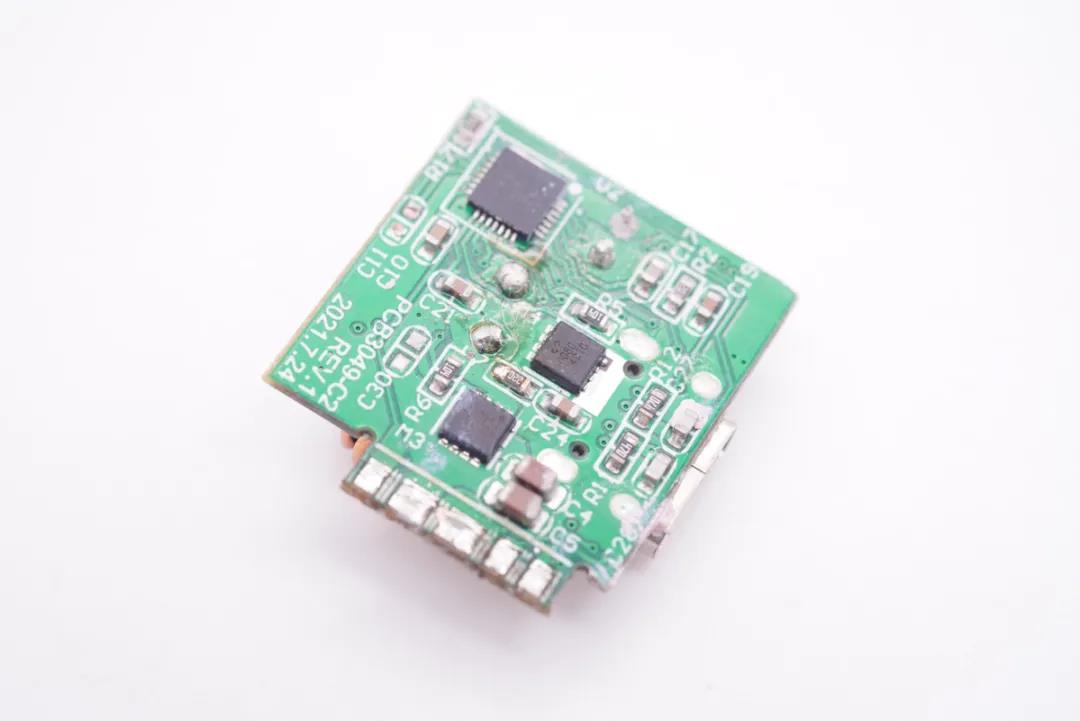

背面设有降压协议IC、两颗MOS管以及MCU。






无丝印MCU,信息不详,用于三口输出功率智能分配。

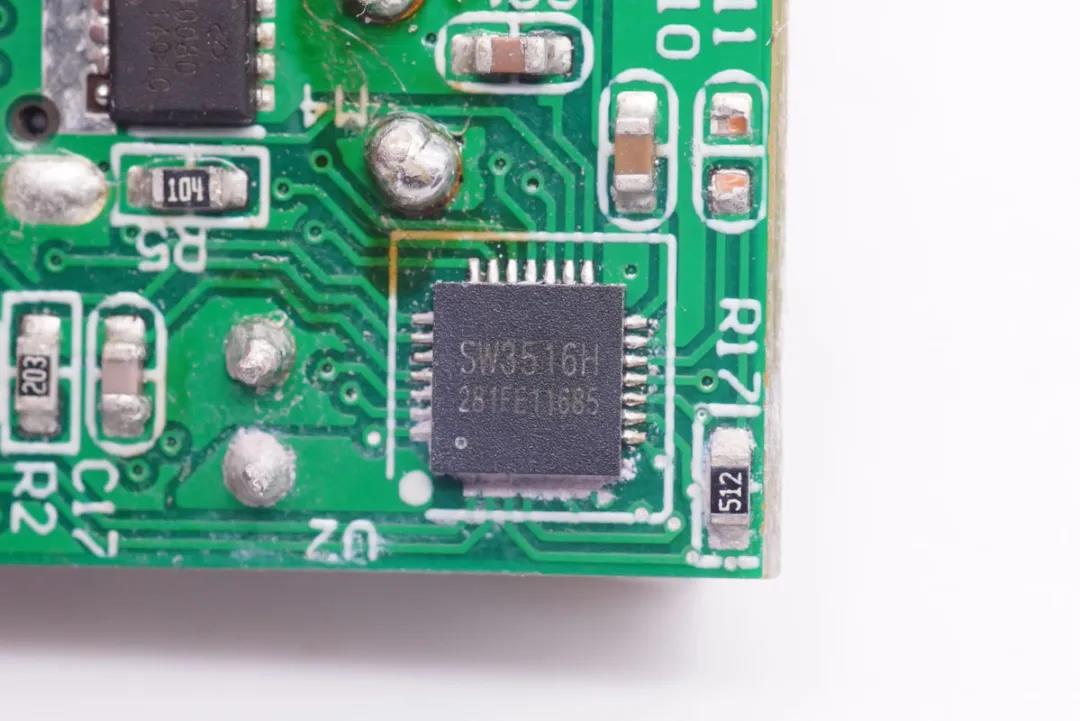

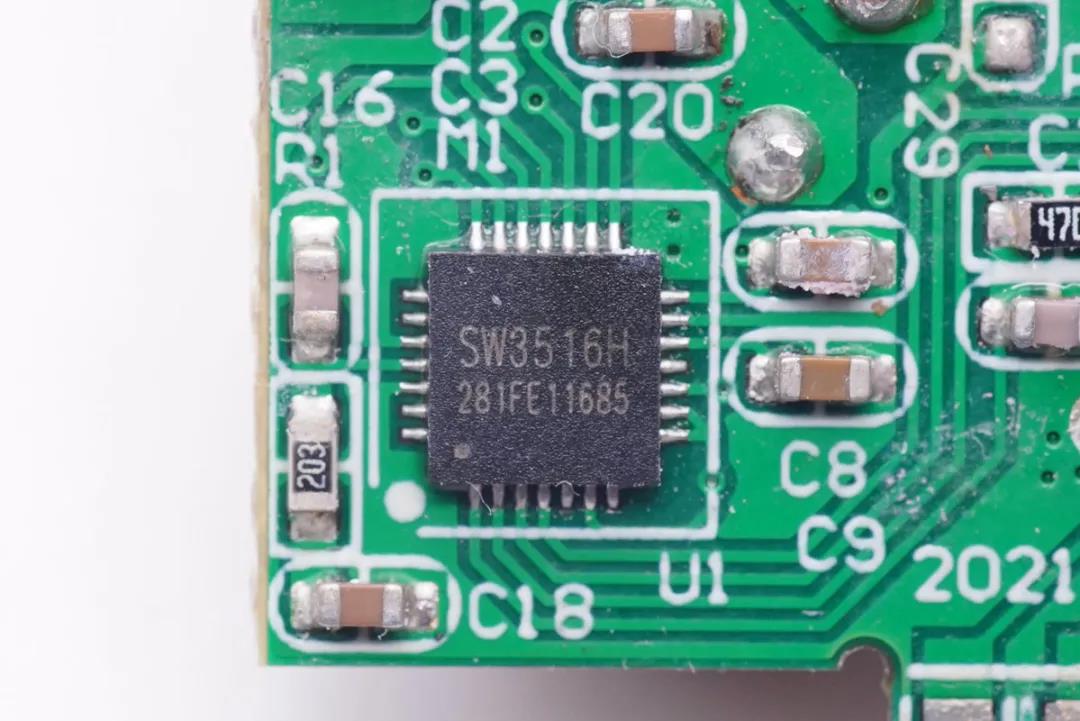

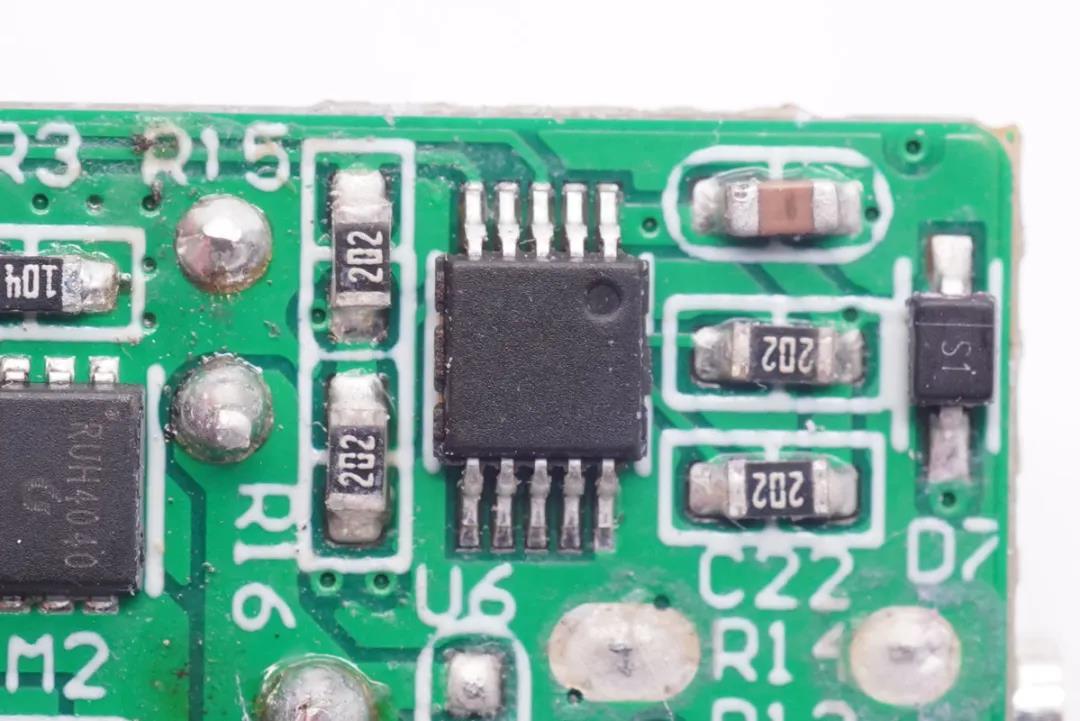

USB-C1口降压电路主控芯片采用智融SW3516H,用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。

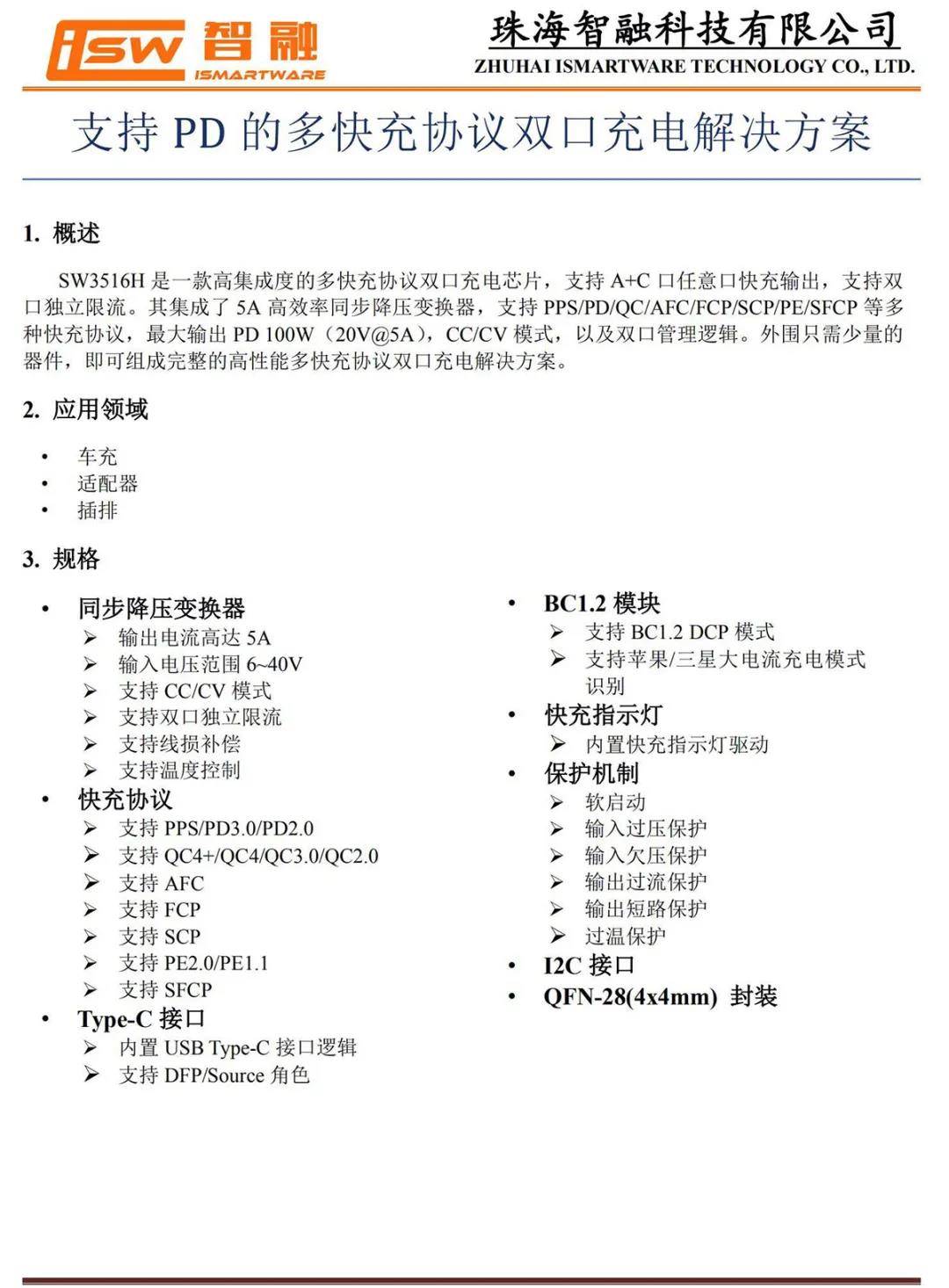

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,最大输出PD 100W,CC/CV模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。






充电头网通过拆解发现,智融SW3516H还被华硕65W 2C1A氮化镓充电器努比亚65W氘锋三口氮化镓快速充电器雷柏65W GaN快充绿联65W 4C口氮化镓快充充电器联想90W闪充双口氮化镓充电器鸿达顺120W四口2C2A快充等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域

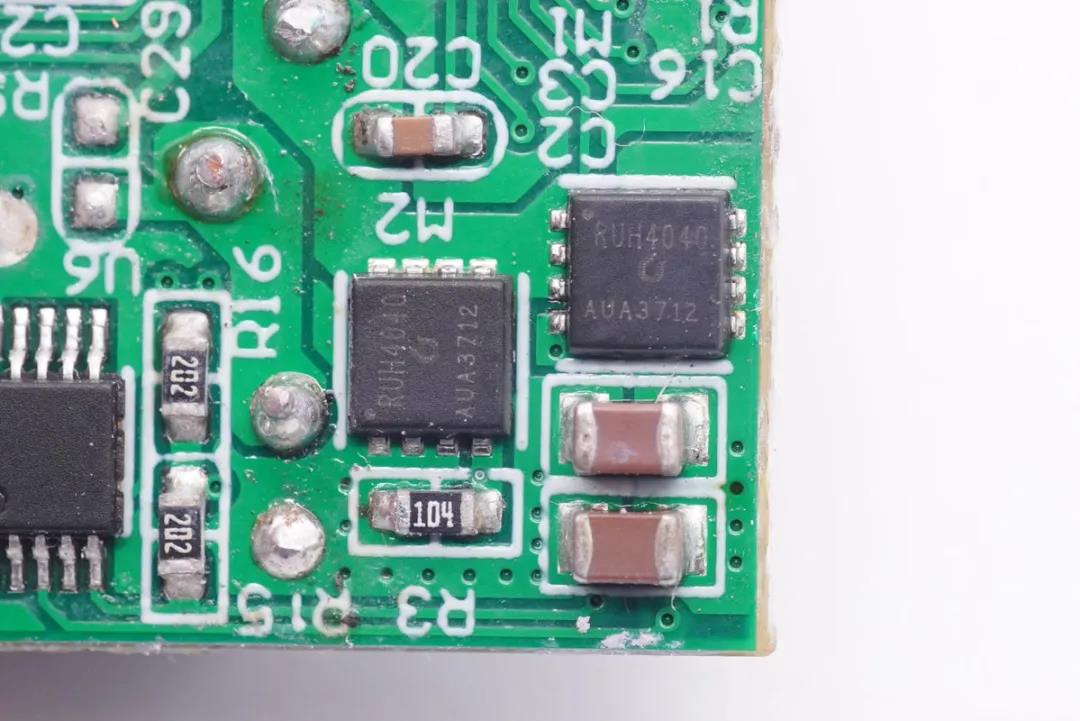

外挂两颗锐骏RUH4040M2 MOS管为USB-C1口输出同步整流降压,NMOS,耐压40V。

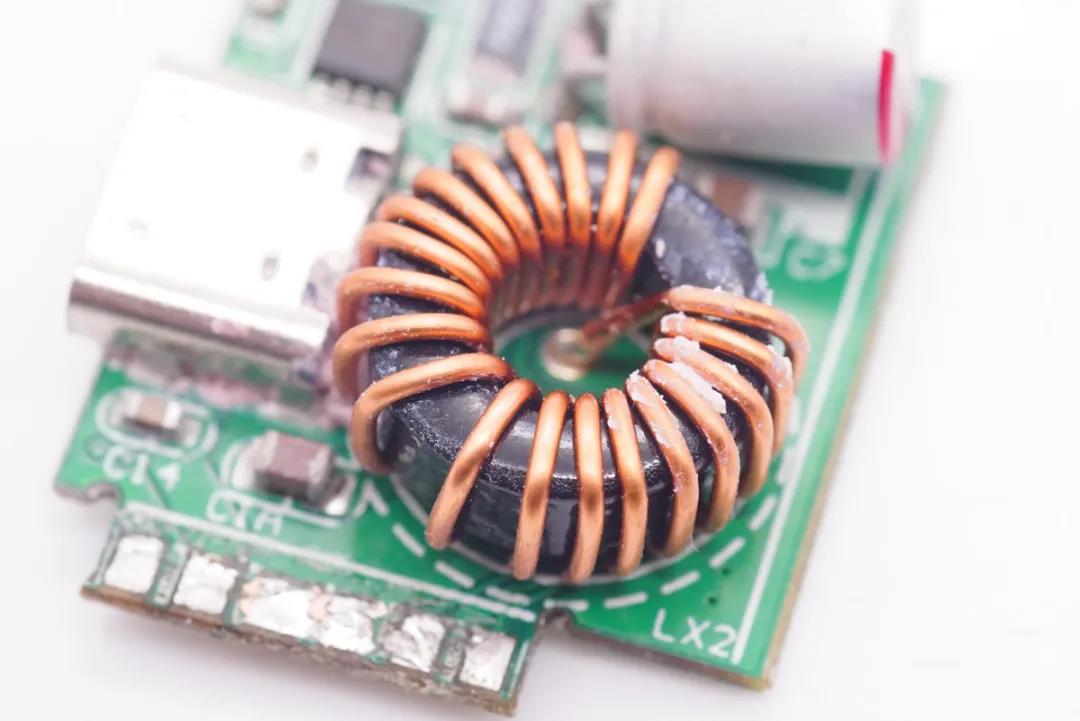

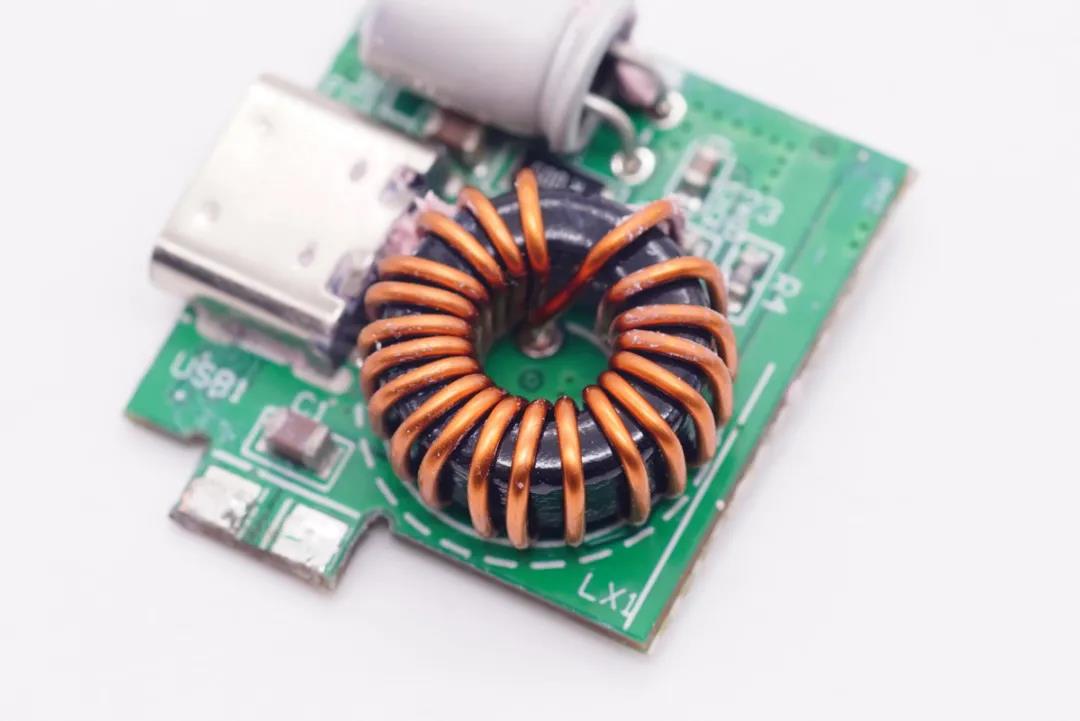

降压电感特写。

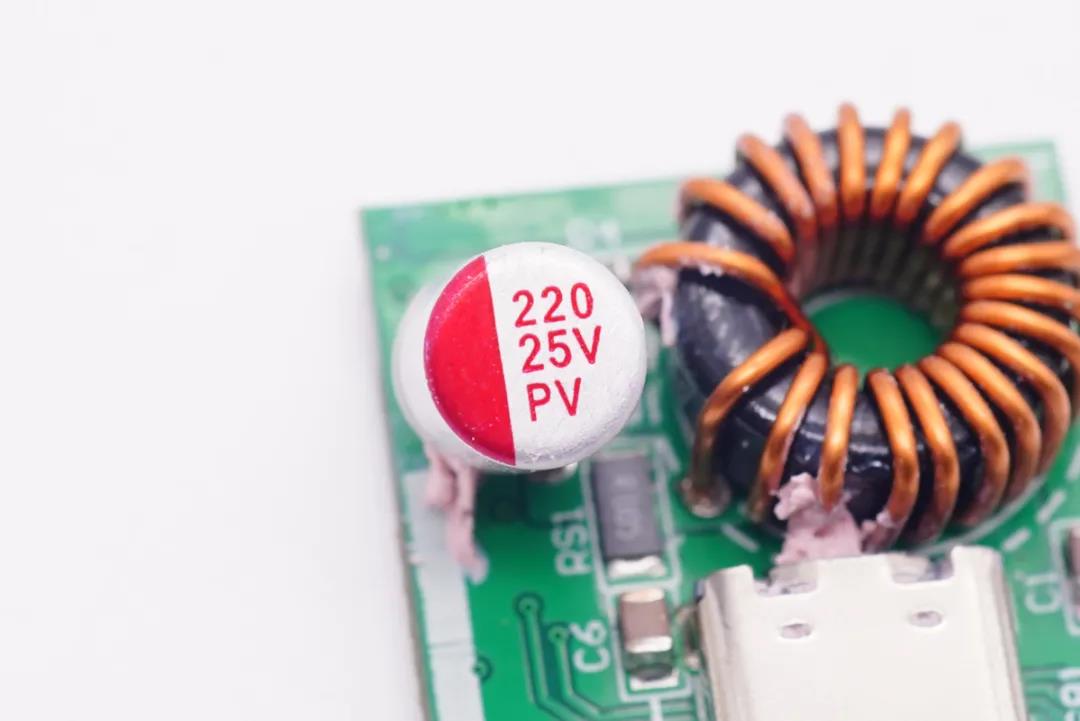

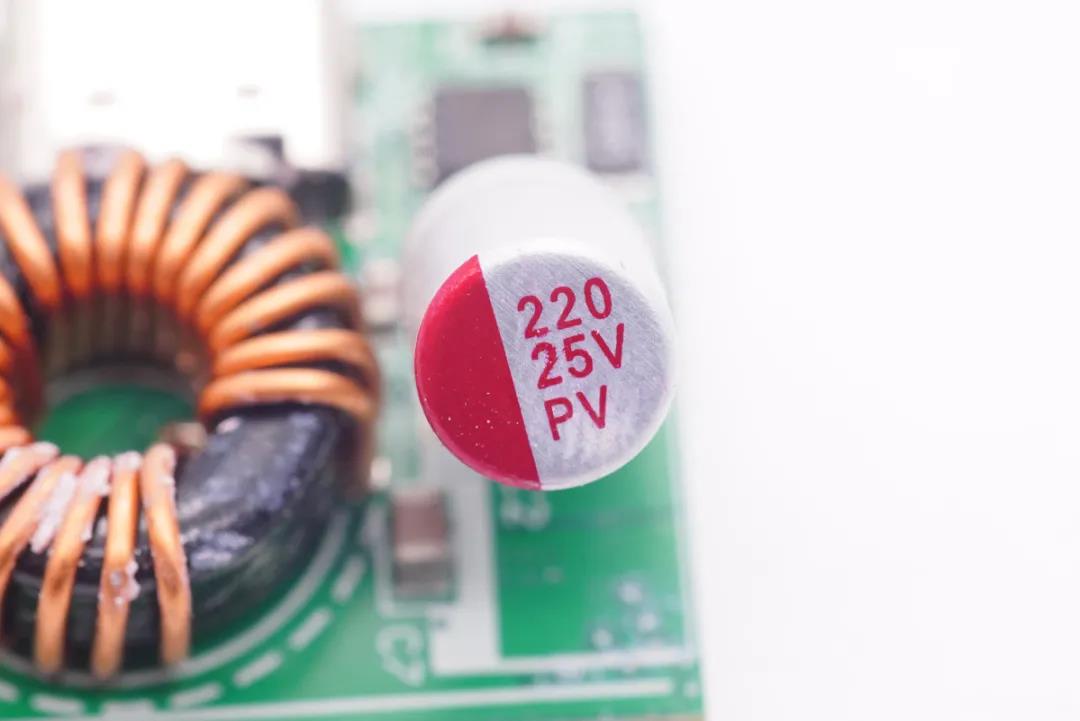

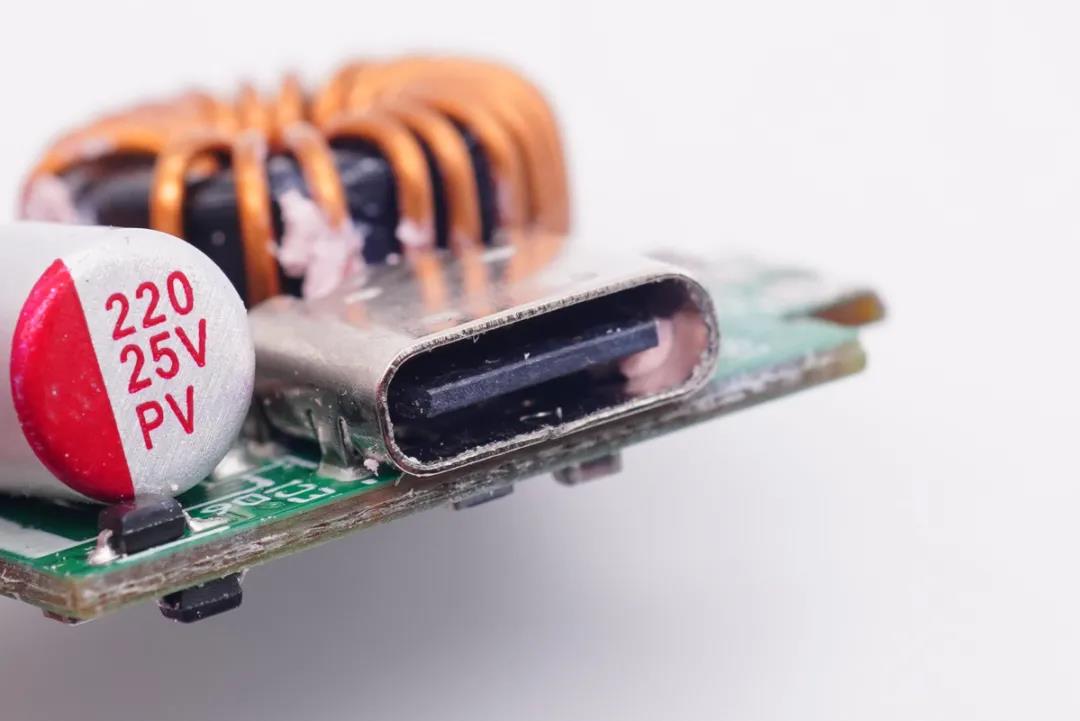

降压输出滤波固态电容规格为25V 220μF。

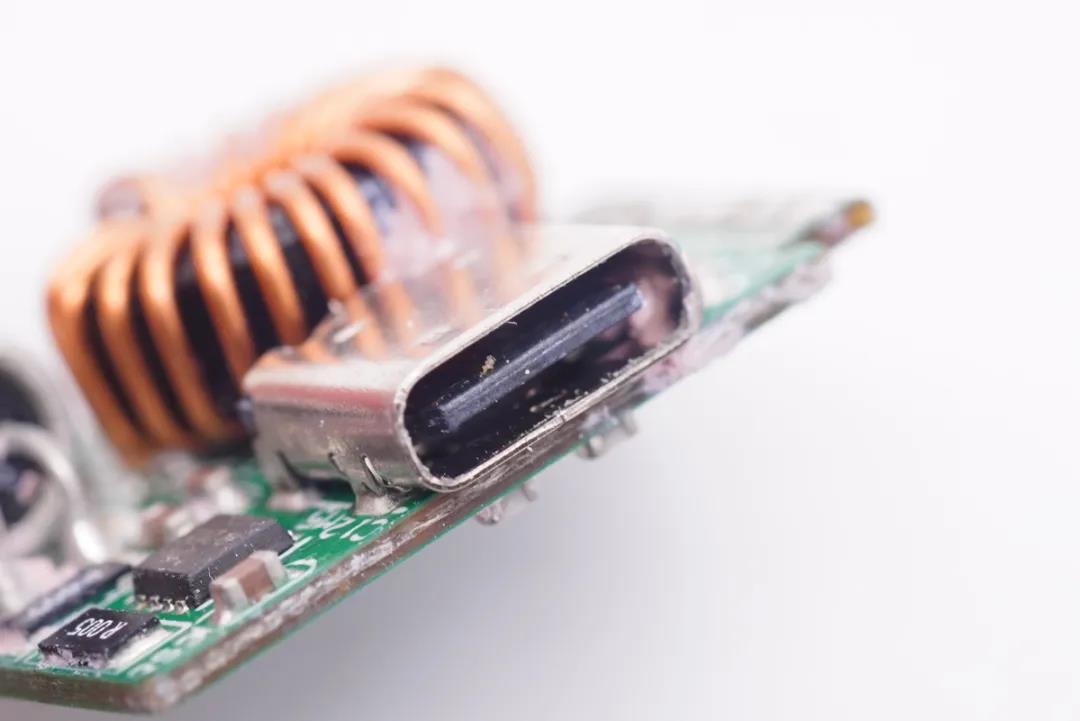

USB-C1母座特写,过孔焊接。






C2口母座小板正面也设有降压电感以及滤波电容。

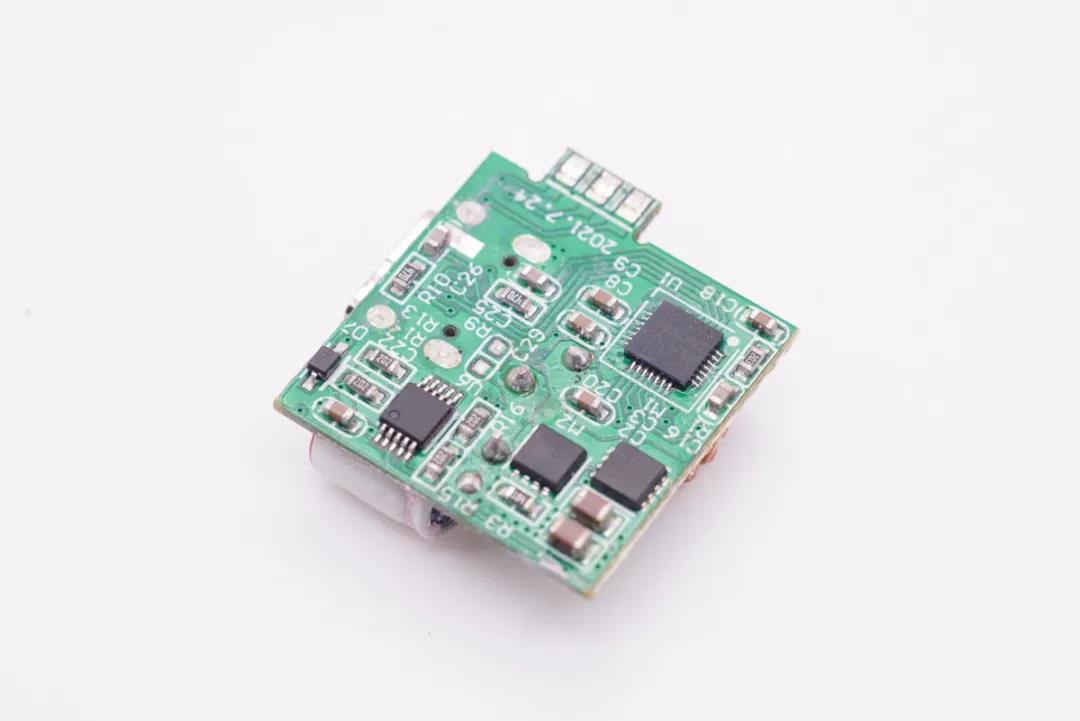

背面设有一路降压电路,用于C2口和A口降压输出。






降压协议IC也是采用的智融SW3516H。

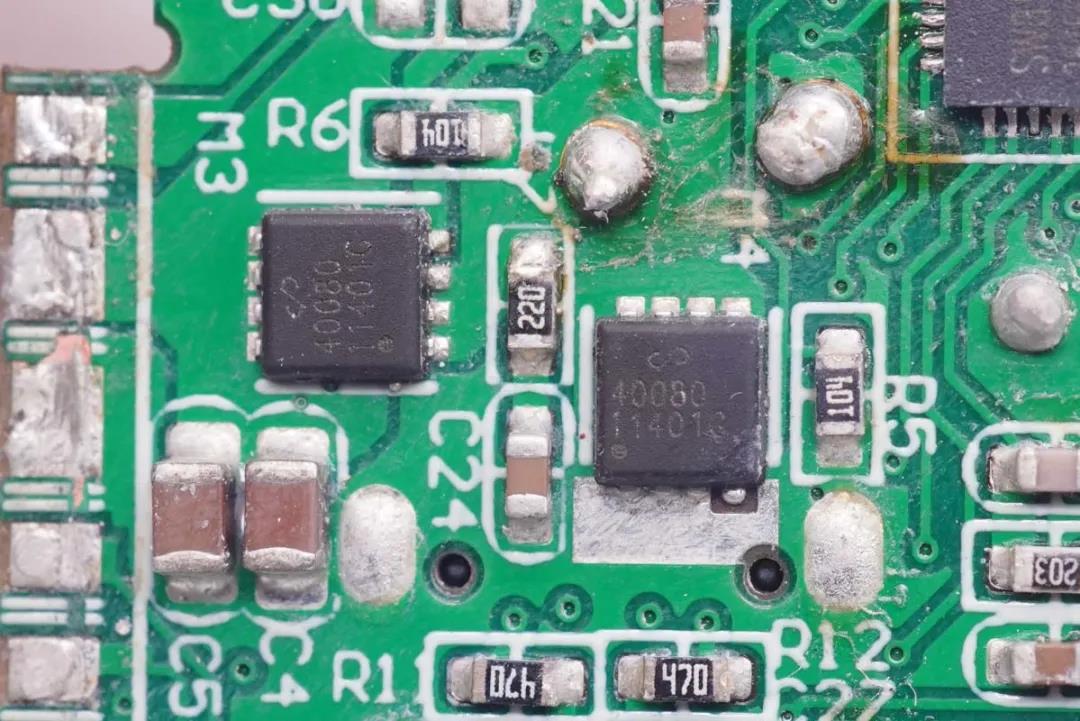

两颗降压输出MOS管特写,都是丝印40080,相同型号。






降压电感特写。






滤波固态电容规格为25V 220μF。






USB-C2母座特写。

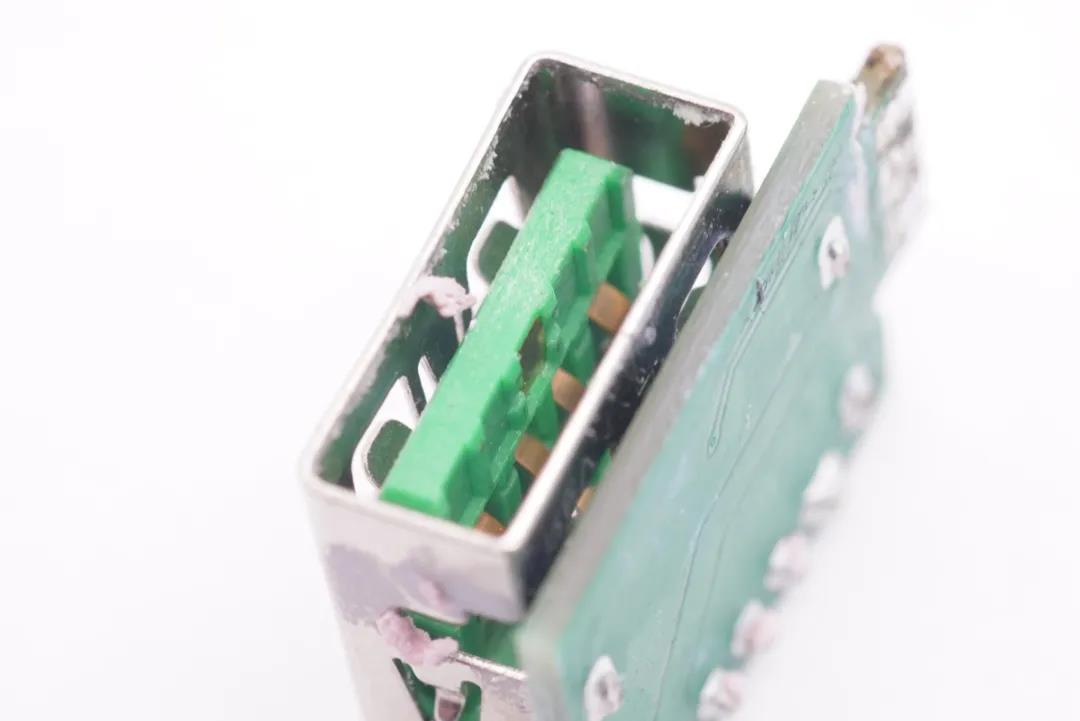

USB-A母座特写,舌片前端有特殊触点。

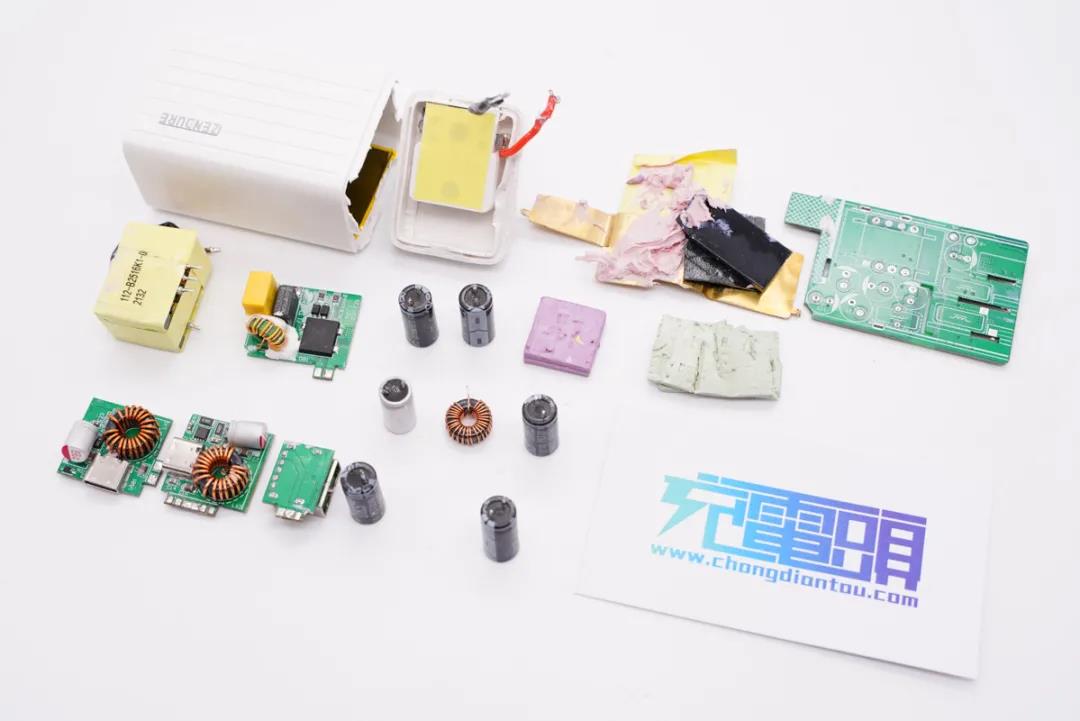

全部拆解完毕,来张全家福。



充电头网拆解总结



征拓这款65W氮化镓快充充电器采用独特的旅行箱外观设计,相比一般的氮化镓快充不会给用户造成审美疲劳,同时使用手感好。产品配备时下主流的2C1A三个接口,兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议,整体的兼容性很好,可以满足市面上绝大多数品牌设备快充需求,例如可以拿来给Mac和iPhone 13同时快充等。



充电头网通过拆解了解到,充电器采用安森美NCP1342+南芯SC3503高频QR开关电源方案,搭配氮矽科技DXE65H010C160氮化镓功率器件。两路DC-DC电路均采用智融SW3516H方案,用料扎实。



得益于氮矽科技DXE65H010C160氮化镓功率芯片的使用,在该黑科技芯片的加持下,作为一款65W级多口充电器,其尺寸做到了64*31*40mm,非常的小巧,加上配备可折叠插脚,十分的小巧便携,可为多台设备同时充电,方便商务人士出行。
