伊戈尔电气股份有限公司始创于二十世纪九十年代，旗下产品涵盖照明电源、照明灯具、光伏发电变压器、配电变压器、工业控制变压器、车载电源、通讯电源等共七大类五百多个品种，广泛应用于照明、新能源、工控、电力等行业。
近期充电头网拿到了伊戈尔一款LED驱动电源，这是一款恒流源产品，输出电流900mA，支持20-42V直流输出，最高输出电压为54V，标称输出功率为37.8W，可驱动7串到14串LED灯。下面我们就对这款产品进行详细拆解，看看伊戈尔的设计做工如何。
一、伊戈尔40W LED驱动电源外观

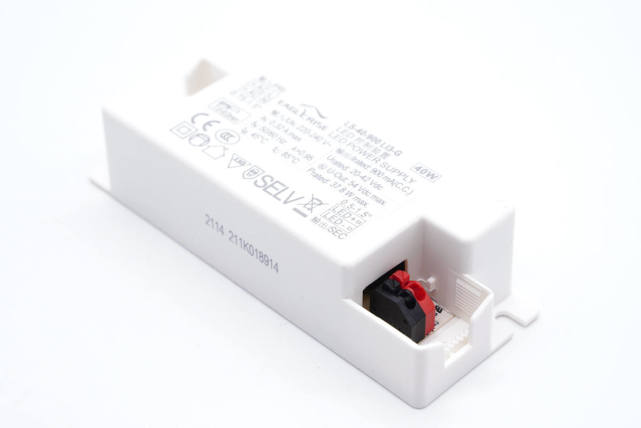

伊戈尔40W LED驱动电源采用PC材质白色外壳，表面哑光，设计相当简洁。
机身壳背面印有产品参数信息。

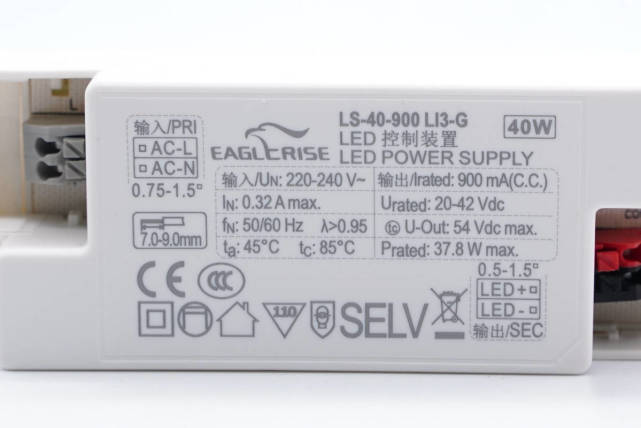

参数特写：输入为220-240Vac，输入电流最大0.32A，功率因数＞0.95，最高环境温度为45℃，最高外壳温度为85℃。输出恒流900mA，支持20-42V直流输出，最高输出电压为54V，标称输出功率为37.8W，可驱动7串到14串LED灯。产品已通过3C认证和CE认证，室内使用。外壳上还标注了允许使用的导线直径范围及线芯长度。

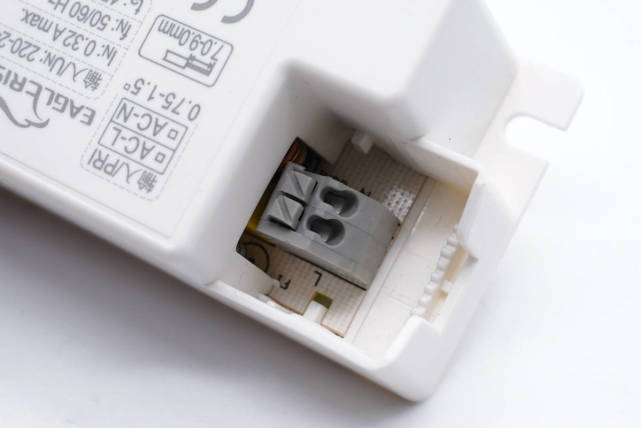

输入接线母座特写，压接端子便于接线。

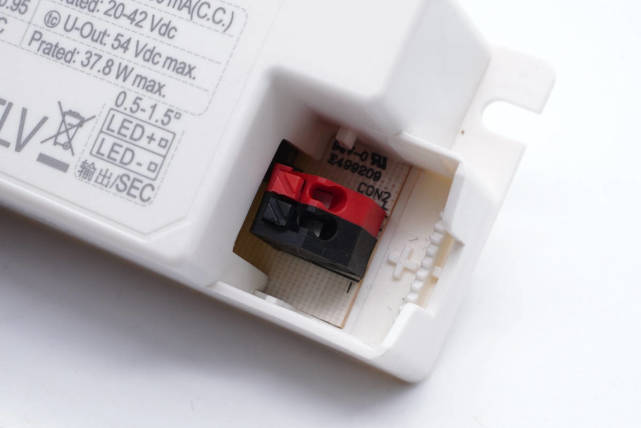

输出接线母座特写，使用压接端子，红黑色区分正负极。

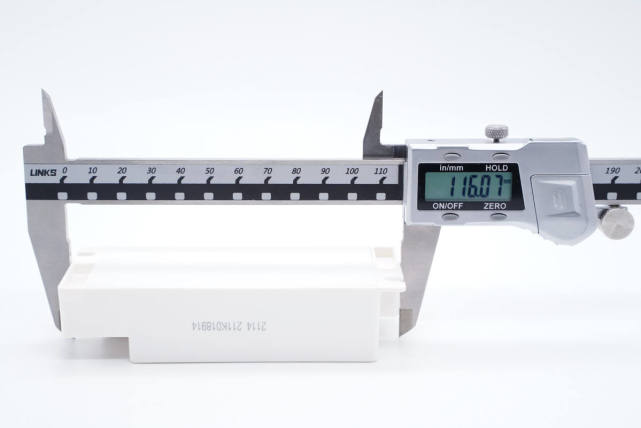

测得机身长度为116.07mm。

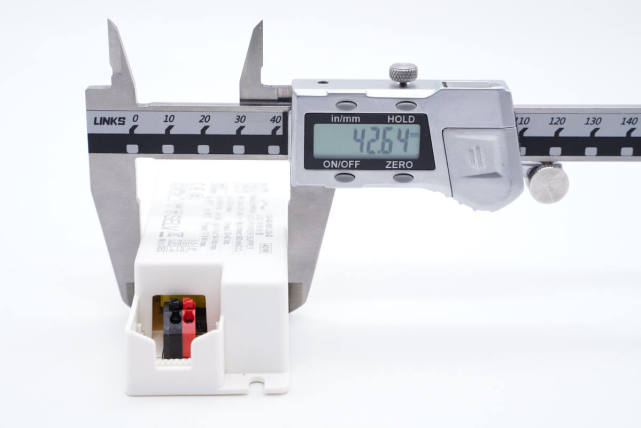

宽度为42.64mm。

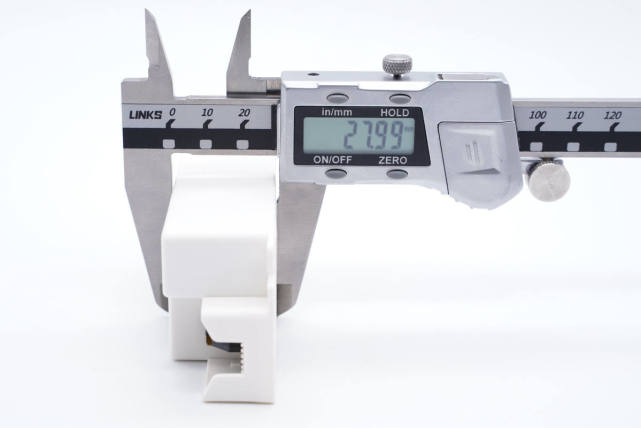

厚度为27.99mm。

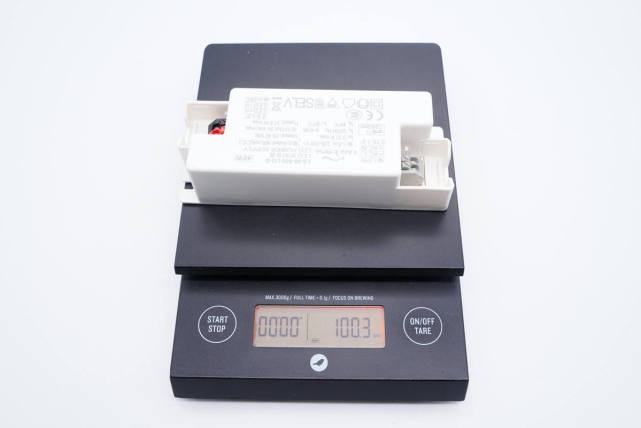

净重约为100g。
二、伊戈尔40W LED驱动电源拆解

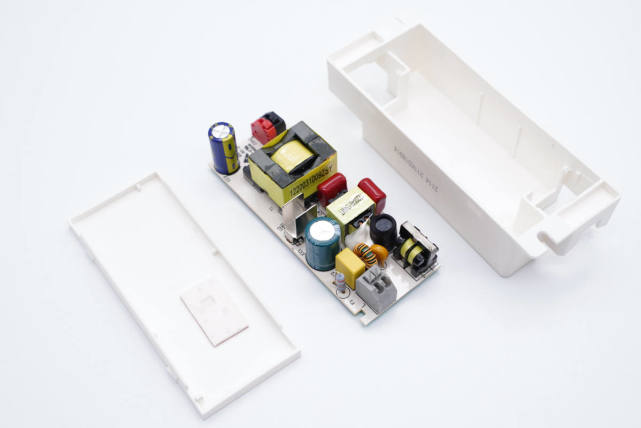

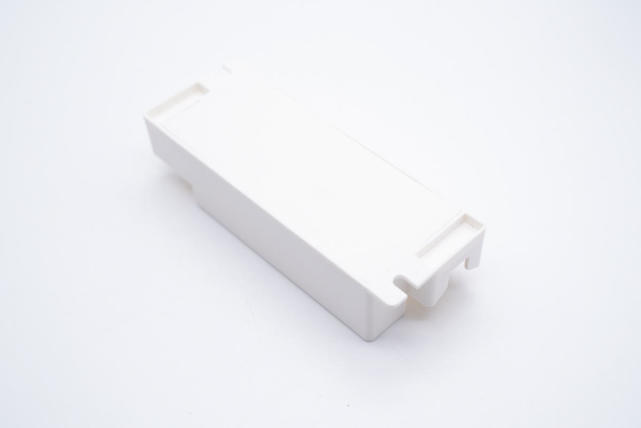

顶部塑料壳采用卡扣封装固定设计，拆开方便，也是为了方便日后进行维护。

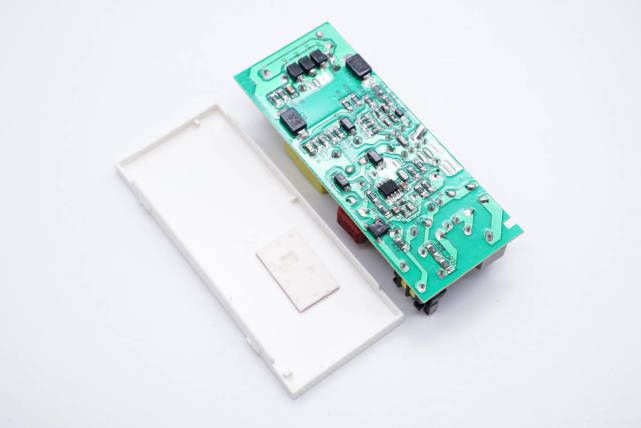

塑料壳对应主板背面PFC升压控制器处有导热垫，帮助发热器件散热。

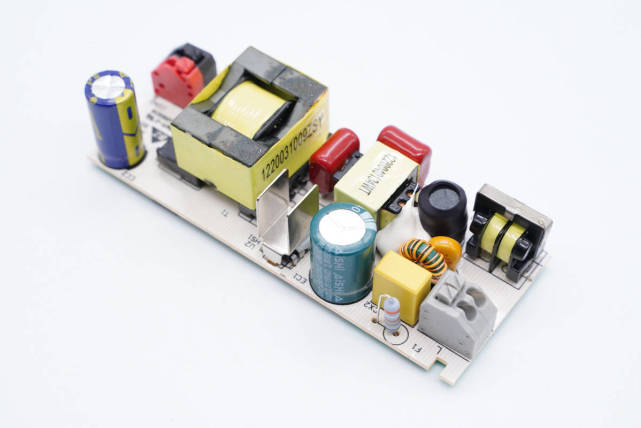

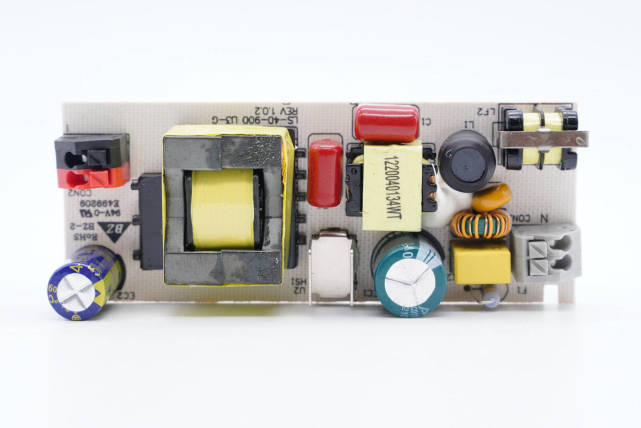

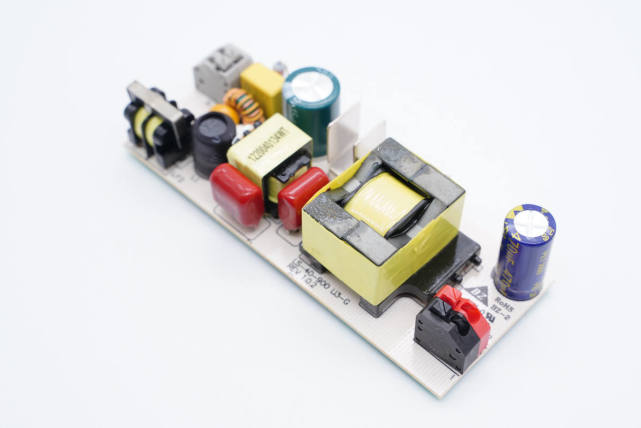

主板正面一览，有变压器，升压电感，散热片下面还有一颗芯片。输入输出侧有滤波电容，输入有两级共模电感。

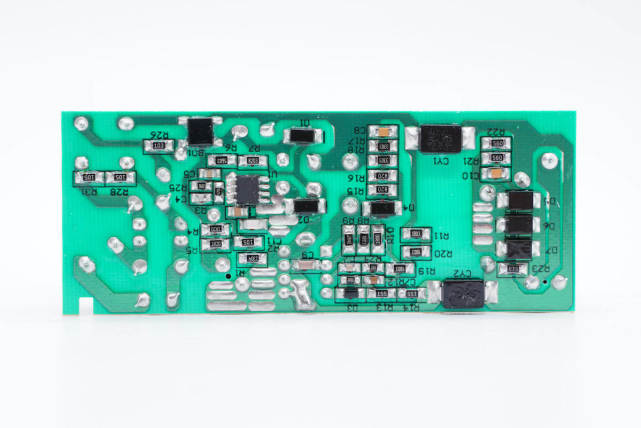

主板背面一览，初级侧设有整流桥和PFC升压控制器，两颗贴片Y电容横跨初次级，输出端采用快恢复二极管整流输出。

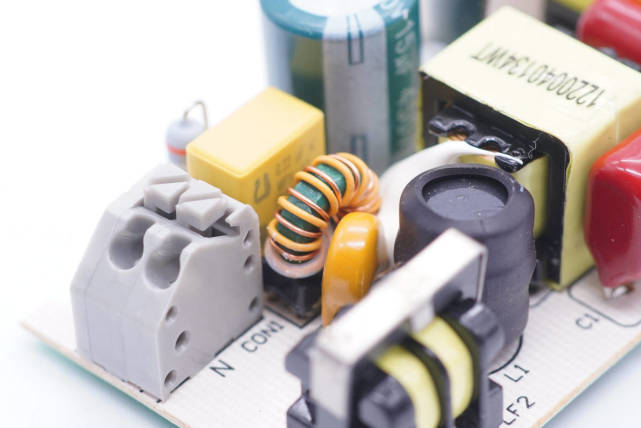

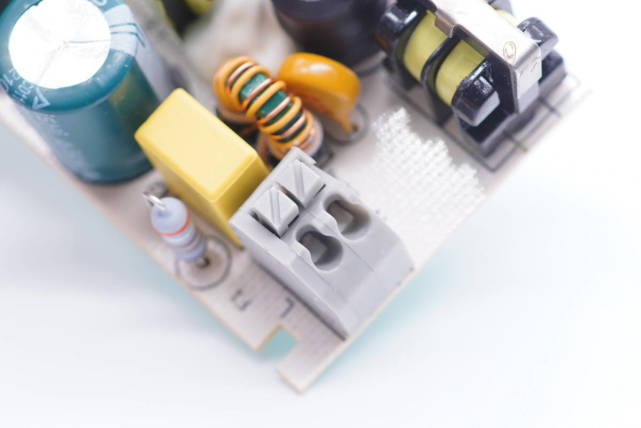

输入端一览。
压接接线母座特写。

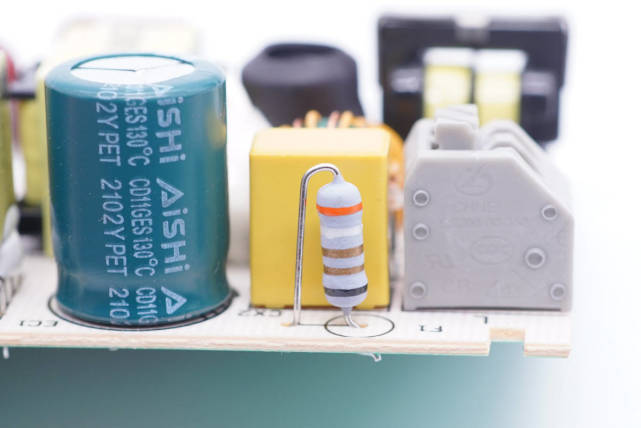

AC输入端保险电阻特写。
安规X电容容量0.22μF，共模电感双线绕制用于滤除EMI干扰。

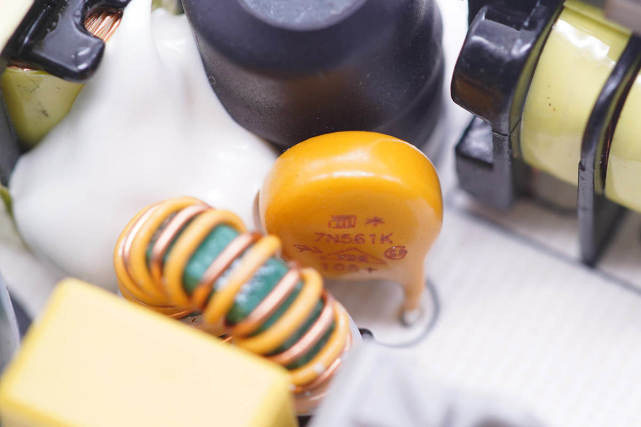

7N561K压敏电阻特写。

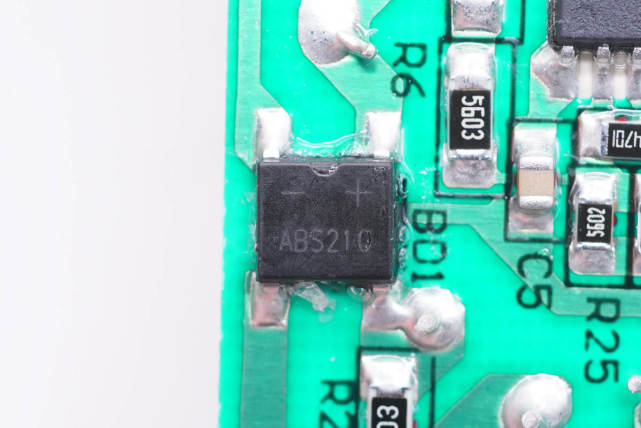

ABS210整流桥。

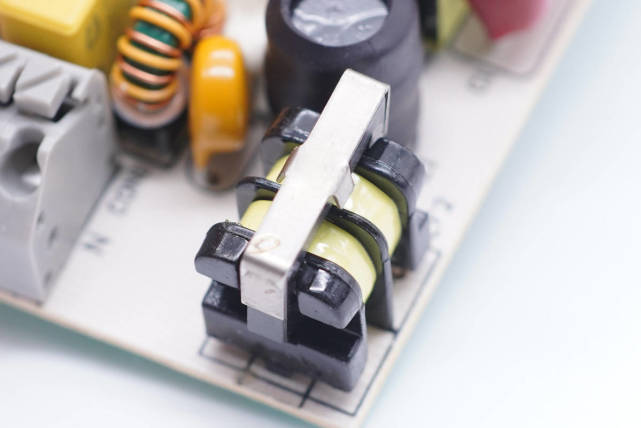

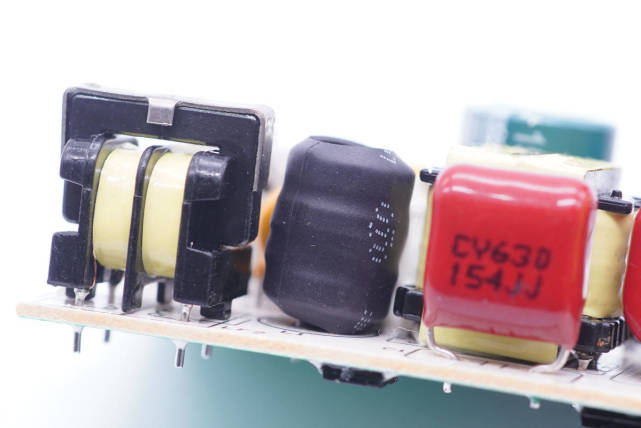

另一颗共模电感特写。
工字电感外套热缩管保护。

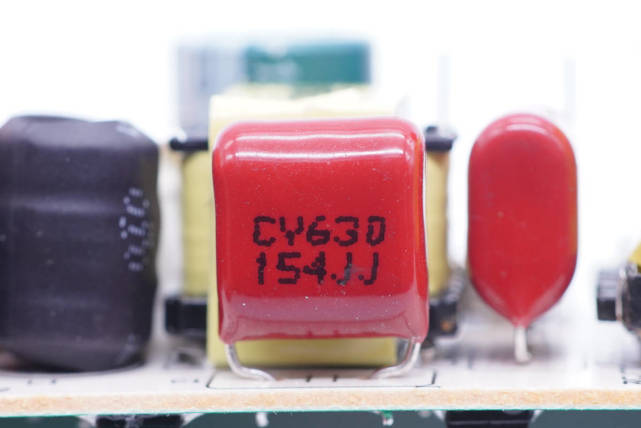

红色薄膜滤波电容特写，一共两颗且都一样。

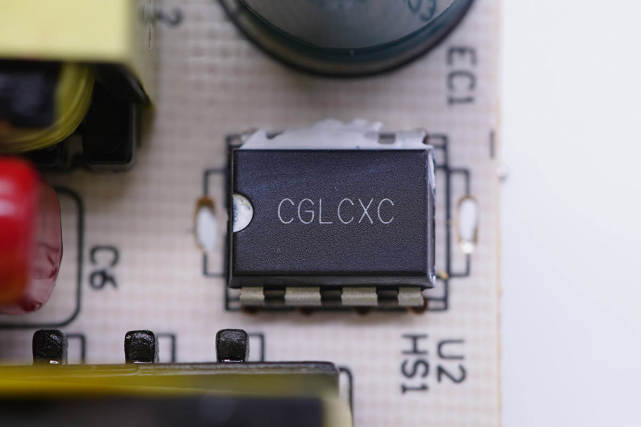

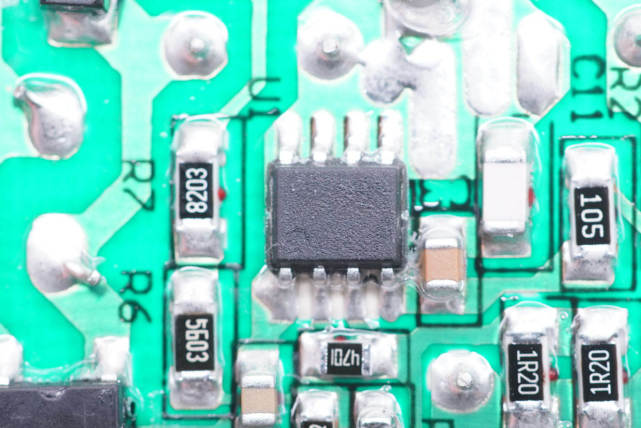

PFC升压控制器特写，内置升压开关管，矽力杰SY22744，内部集成520V NMOS开关管，采用准谐振降低开关损耗，支持输出过电压保护，高性价比。
PFC升压电感特写。

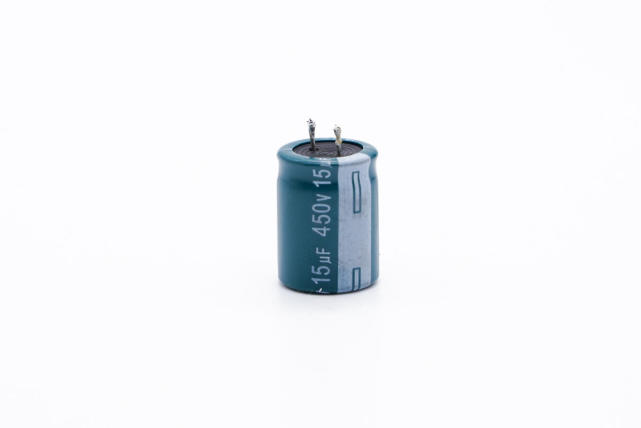

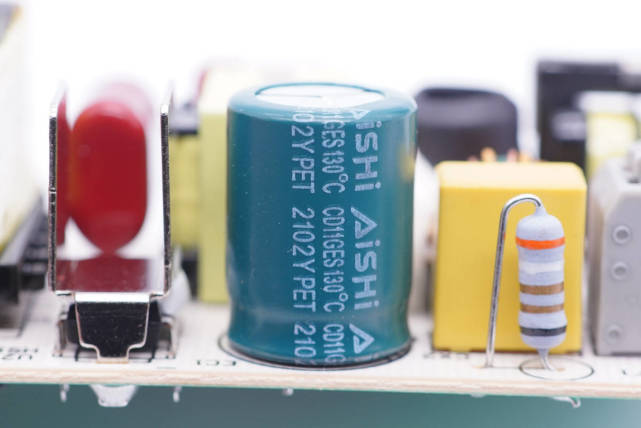

高压滤波电解电容来自AiSHi艾华。
规格为450V 15μF。

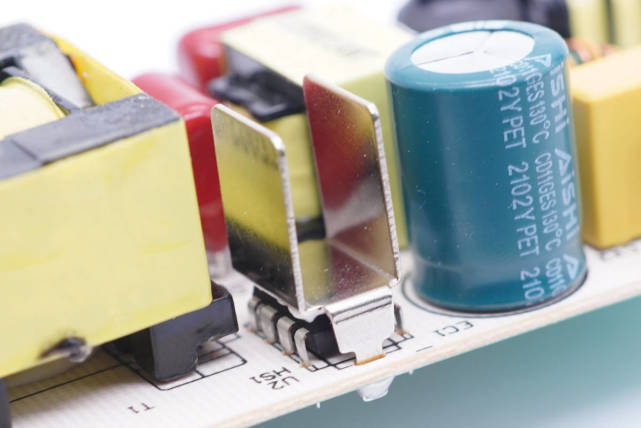

主控芯片顶部焊接散热片帮助散热。
LED驱动芯片为矽力杰SY58237，顶部焊接散热片。采用准谐振反激拓扑，内置650V NMOS，采用专有的浮动开关设置，无需光耦和辅助线圈反馈，具有可靠的LED短路和开路保护，支持热折返，采用DIP8封装。
板子另一端是变压器、滤波电容以及接线母座。

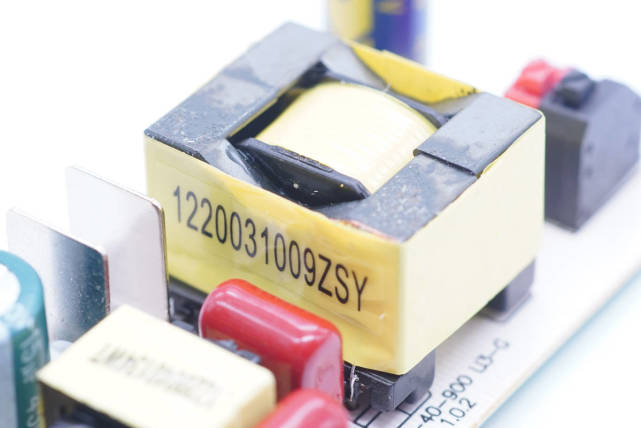

变压器特写，侧边贴有信息标签。

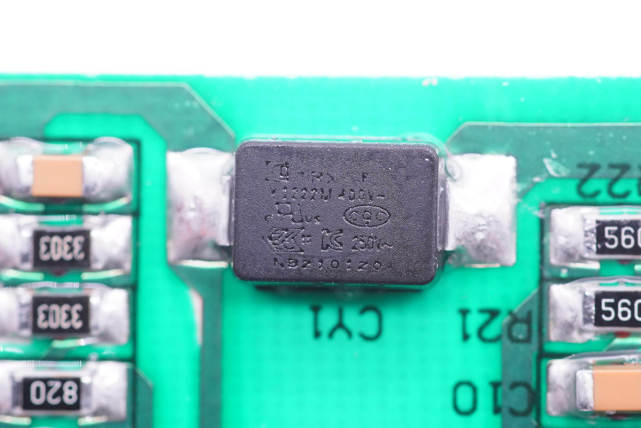

两颗贴片Y电容均来自四川特锐祥科技股份有限公司，扇形布局，具有体积小、重量轻等特色，适用于各类AC-DC输入端电源产品。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容还可用于快充领域，并被绿联3C1A 100W氮化镓快充、倍思QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，以及努比亚、海陆通、第一卫、贝尔金等品牌的迷你快充上，性能获得客户一致认可。

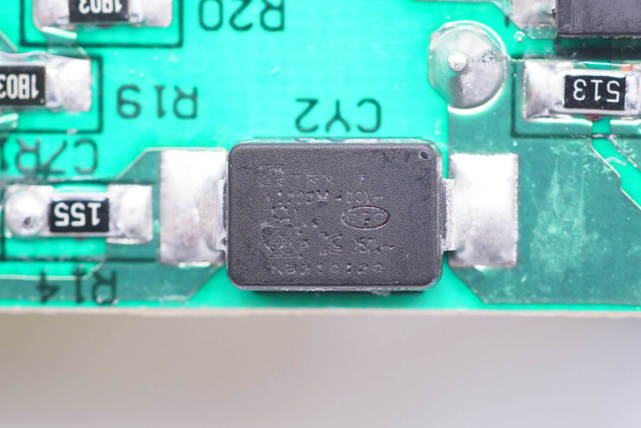

另一颗特锐祥Y电容特写。

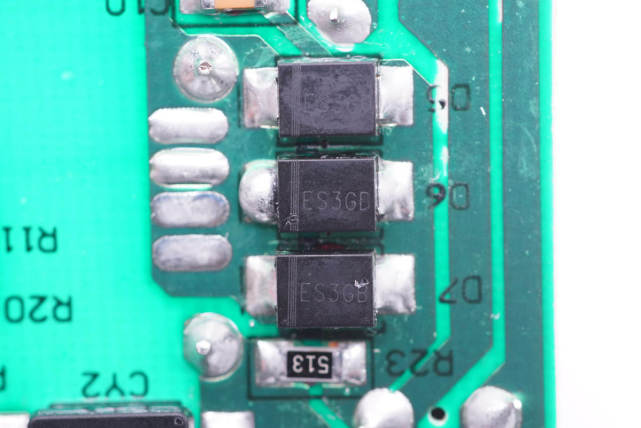

三颗ES3GB超快恢复二极管并联进行输出整流，额定电流3A，三颗并联降低温升。

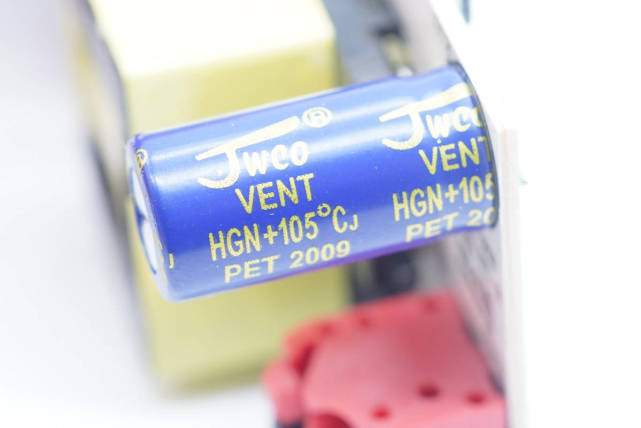

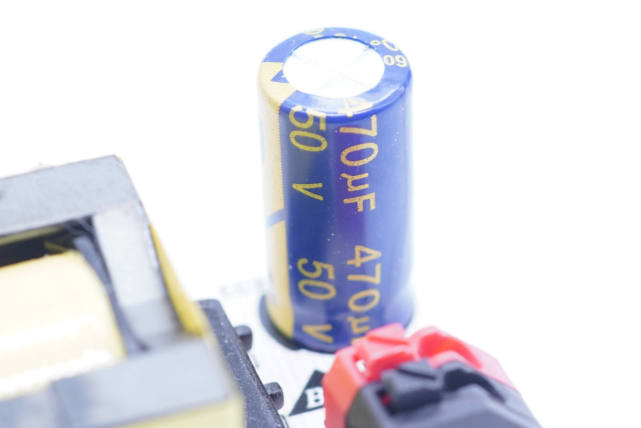

输出滤波电解电容来自深圳市JWCO佳维诚电子有限公司。
规格为50V 470μF。

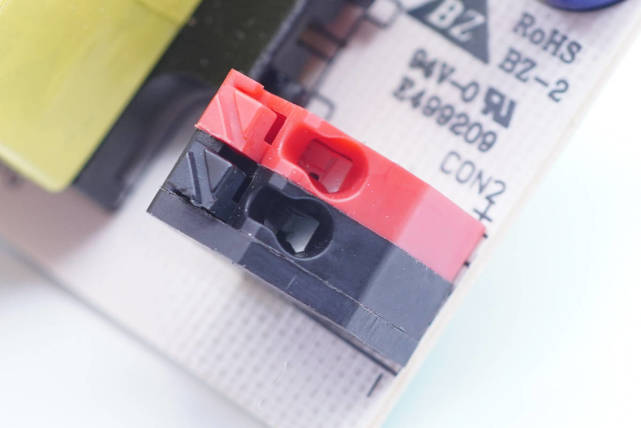

输出接线母座特写，塑料壳红黑配色区分输出正负极。
充电头网拆解总结
伊戈尔这款LED驱动电源顶部外壳卡扣封装，输入输出接口母座压接设计，整体来看是为了日后维修、更换进行设计的。作为一款LED驱动电源，输入端使用PFC电路，通常小功率开关电源都不使用PFC，而使用PFC电路可以提高功率因数，转换效率，并且减小初级电容容量，可见伊戈尔在设计上更为讲究。
此外作为LED驱动电源，一般安装在灯具里，因此体积要小，为此采用了特锐祥两颗贴片Y电容，帮助电源实现小型化。输出端二极管并联进行输出整流，电路精简。
