最近充电头网拿到了卓飞航45W氮化镓超快墙充，虽说目前带USB模块的插座款式越来越多，但这款更优秀，将氮化镓都加入其中，是目前市面上首款带氮化镓快充的墙插。其配备1A1C USB接口，分别支持最大45W和18W快充，整个插座可以最多给四台设备充电。下面我们就对其进行详细拆解，看看具体如何设计。

一、卓飞航45W氮化镓超快墙充外观

打开网易新闻 查看更多图片

包装盒正面印有墙壁和墙插的场景图，右上角是卓飞航品牌，下方是产品名称和特性。

侧面印有产品规格参数和可选颜色。

另一侧印有产品制造和方案提供商的信息。

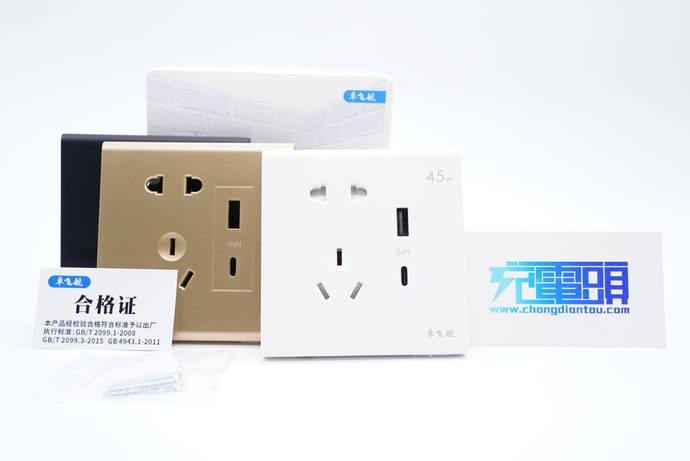

包装内含墙插、墙钉以及合格证。需要强调的是一个包装盒内只有一个墙插，这里摆出三款合照是为了强调产品如包装盒上印的一样，有白色、黑色和金色三种款式可选，符合不同装修风格。

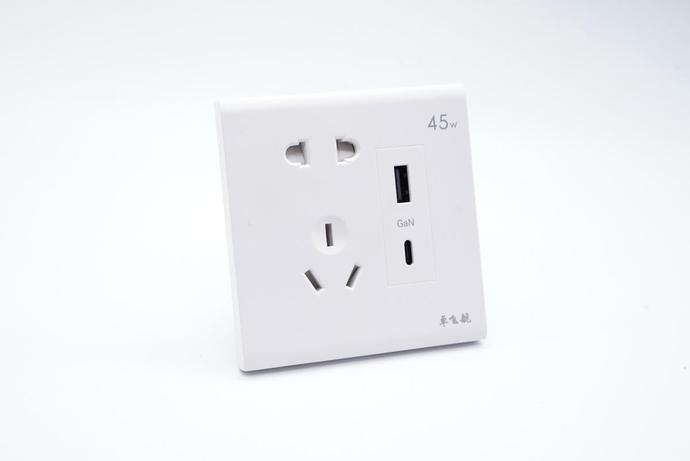

这款墙插采用传统86面板样式设计，方方正正的，PC材质塑料外壳表面磨砂处理。

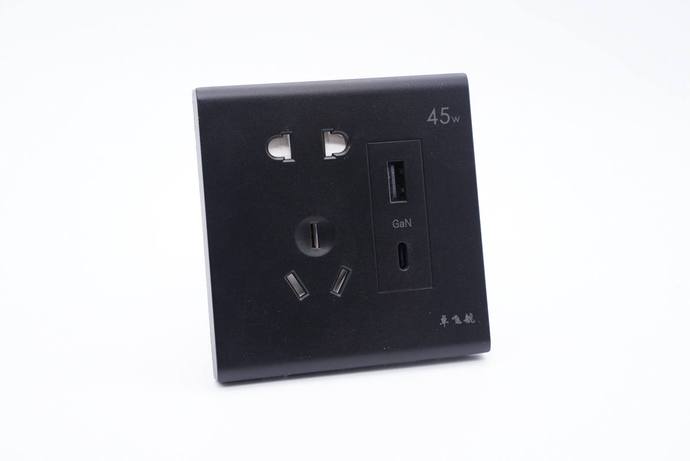

黑色款一览，三种款式只有颜色上的区别。

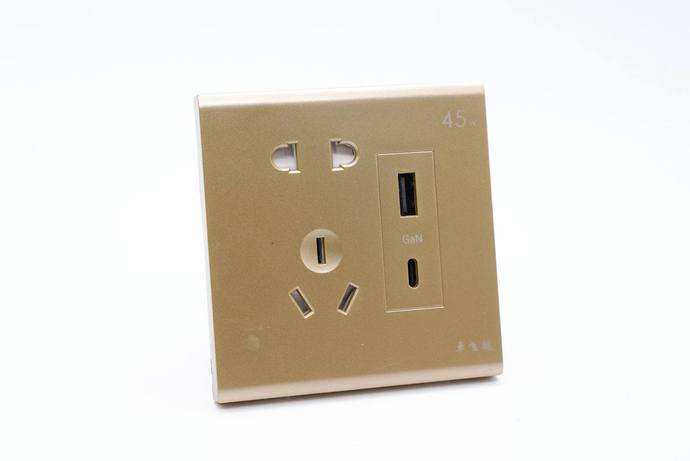

金色款一览。

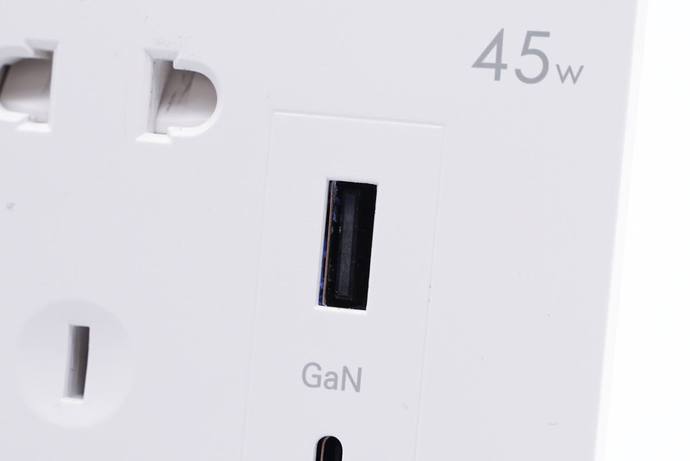

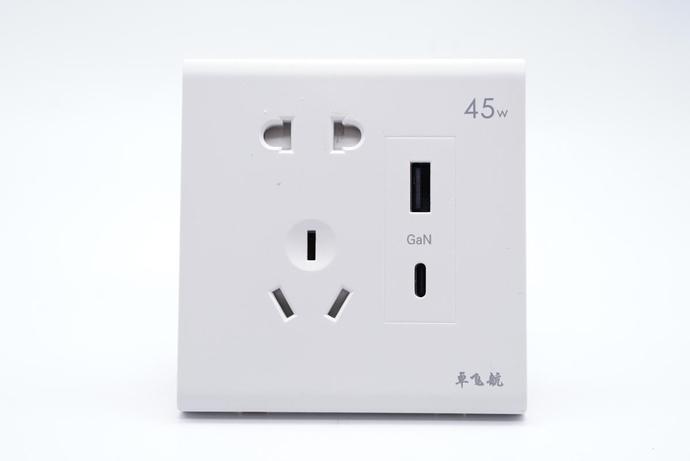

墙插正面特写，配有双脚和三脚AC插孔，以及1A1C两个USB接口，另外印有45W和卓飞航品牌，以及GaN字样。

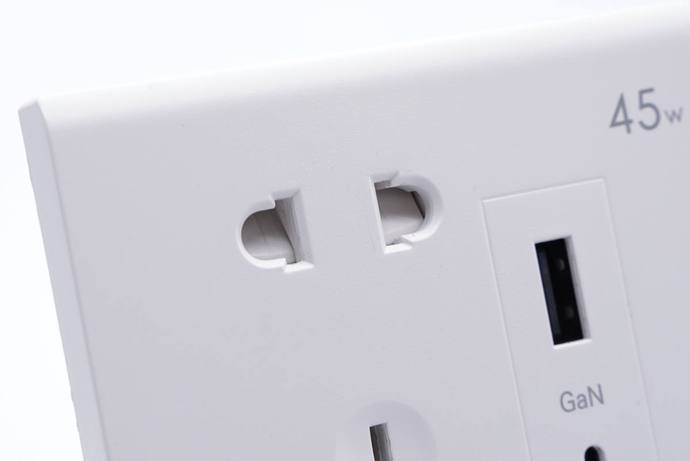

AC插口内置安全门，防止异物进入。

USB接口均采用黑色胶芯。

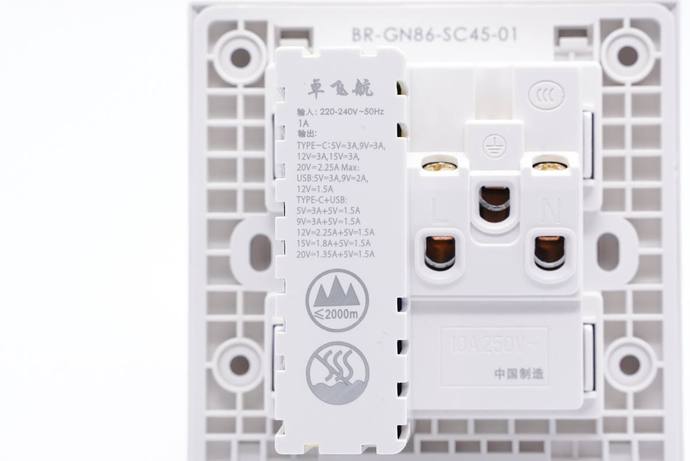

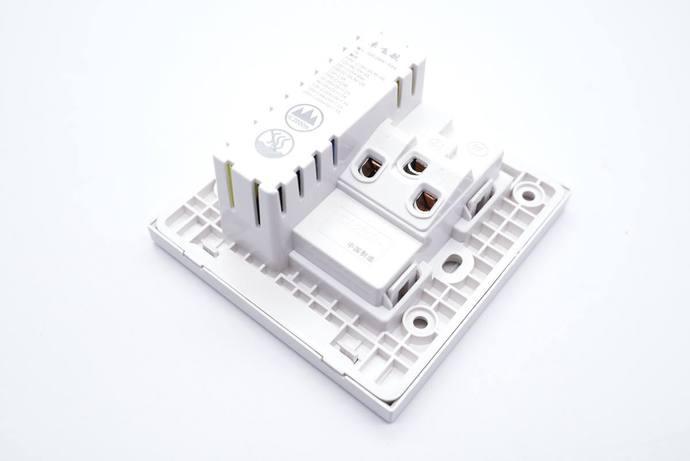

墙插背面右侧有电线连接孔，左侧印有产品参数

USB模块输入：220-240V~50Hz 1A

单口输出：

USB-C：5V3A、9V3A、12V3A、15V3A、20V2.25A

USB-A：5V3A、9V2A、12V1.5A

双口输出：

USB-C：5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A

USB-A：5V1.5A

制造商：杭州如歌信息科技有限公司

方案提供商：深圳铂润智能集成有限公司

产品已经通过了CCC认证。

机身壳上设有散热孔，可避免充电器部分积热。

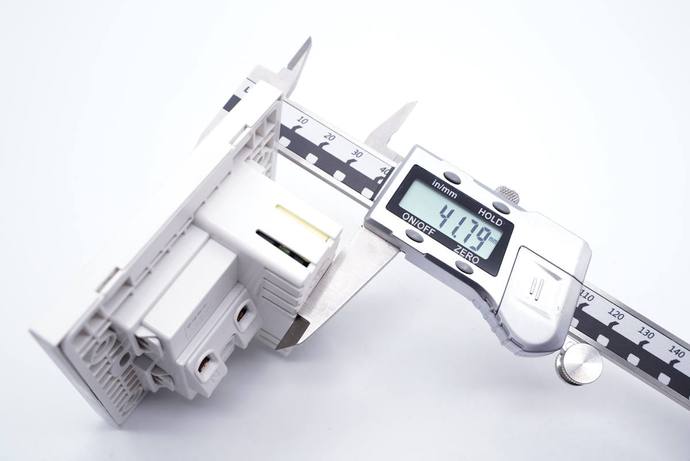

测得墙插最大厚度为41.79mm。

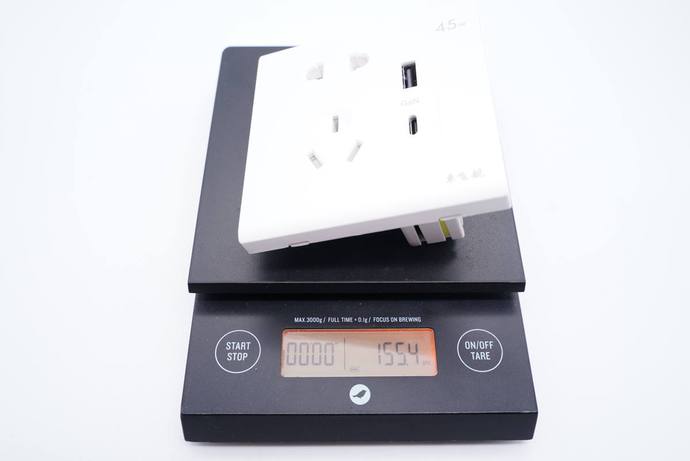

净重约为155g。

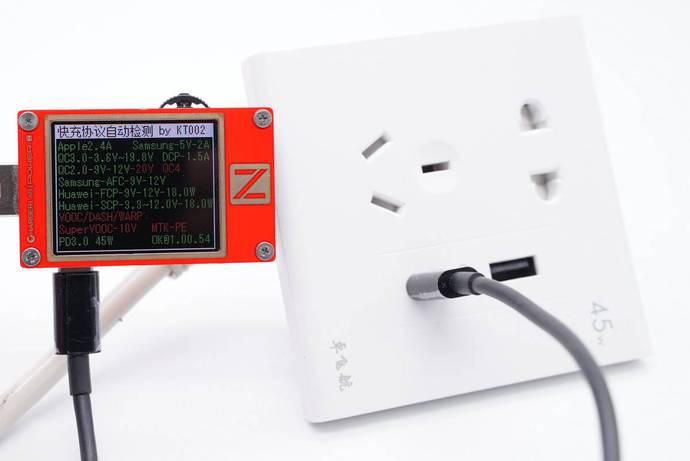

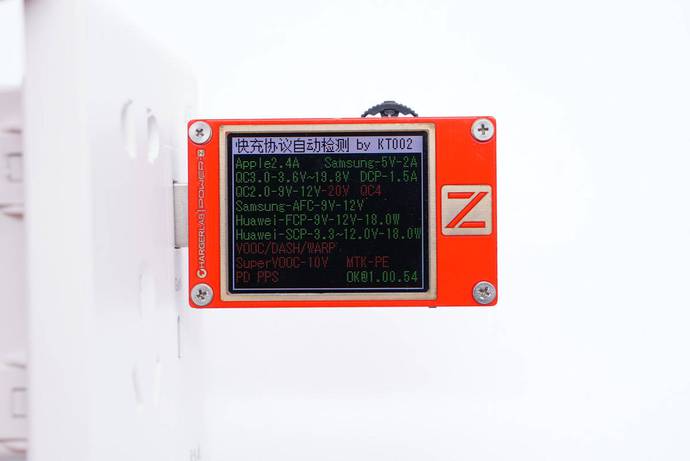

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。

另外测得C口相对于A口额外支持PD3.0快充协议。

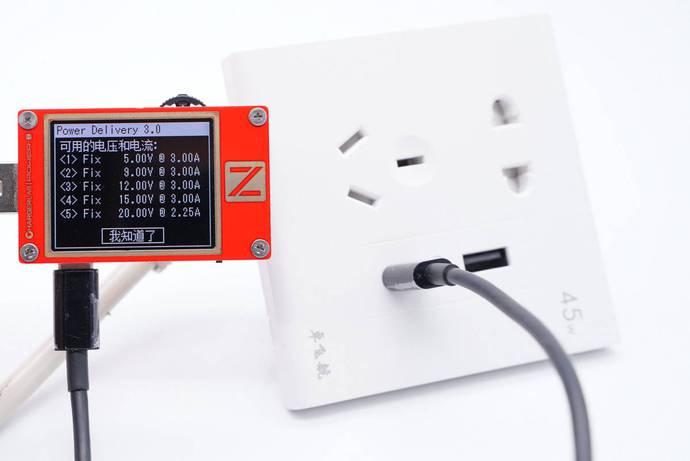

此外C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。

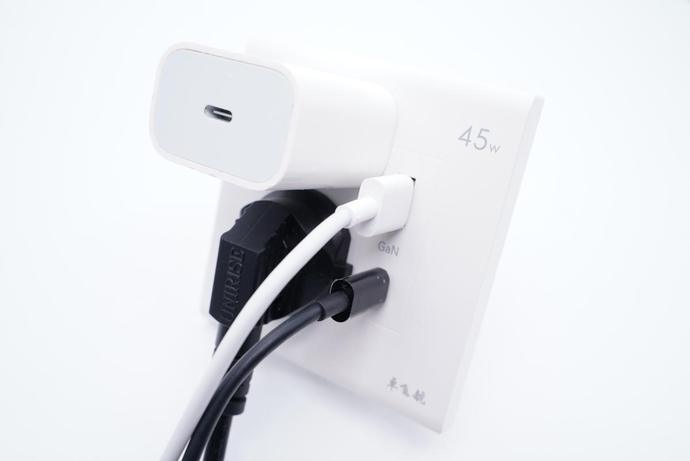

墙插使用场景一览，最多满足四台设备同时充电。

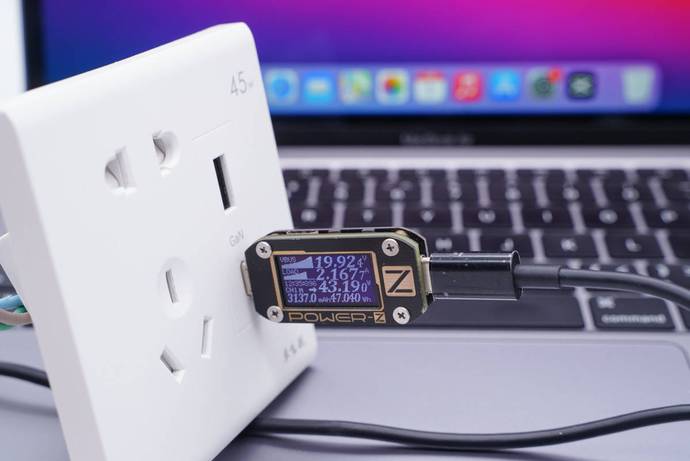

使用这款墙插的USB-C口给MacBook充电，使用ChargerLAB POWER-Z KM001C测得充电功率为19.92V 2.17A 43.19W，成功开启PD快充。

二、卓飞航45W氮化镓快充墙插拆解

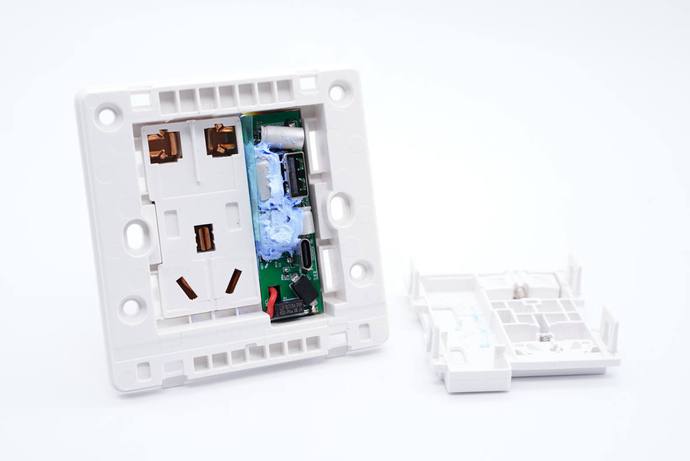

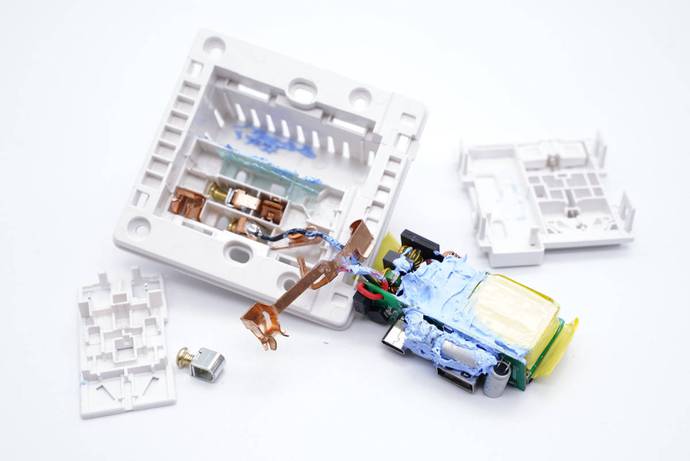

墙插正面有双层塑料板封装，都是采用卡扣固定，组装方便也方便日后进行维修。

充电器模块采用红黑AC导线连接通电，模块上填充蓝色导热胶帮助散热。

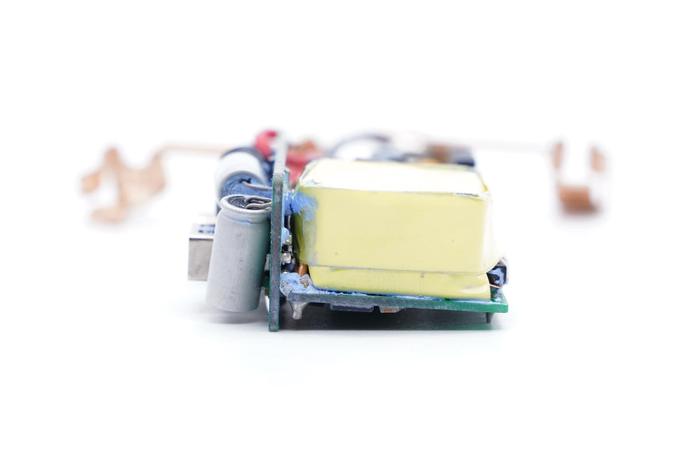

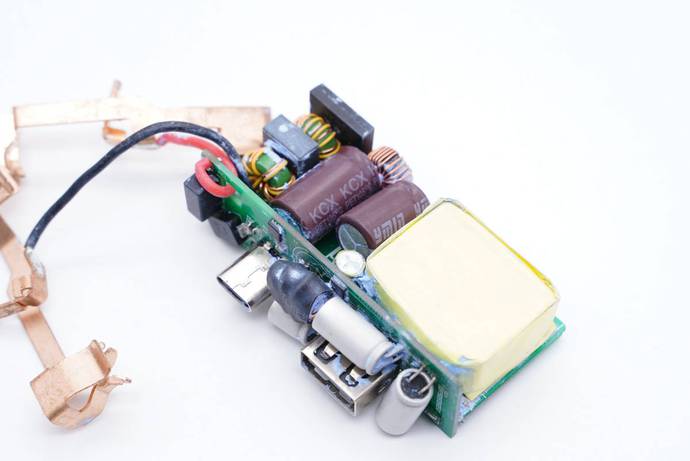

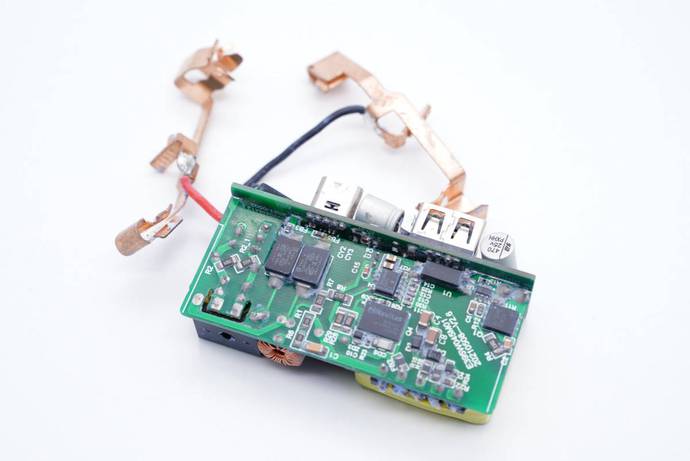

充电器模块由两块小板组成，输出端小板上焊接USB母座、滤波固态电容等器件；另一块小板上有保险丝、共模电感、整流桥、高压滤波电解电容、变压器等器件。

主板背面是开关电源相关芯片以及光耦和Y电容。

通过对充电器观察发现，卓飞航45W氮化镓快充墙插采用高频QR开关电源宽范围输出，协议芯片控制双口输出电压，当双口同时输出时，A口独立降压以5V恒压输出。下面我们从输入端开始深入了解整个电路设计情况。

输入端一览，主板上设有两级共模电感、安规X电容以及整流桥，保险丝则焊接在右侧输出小板上。

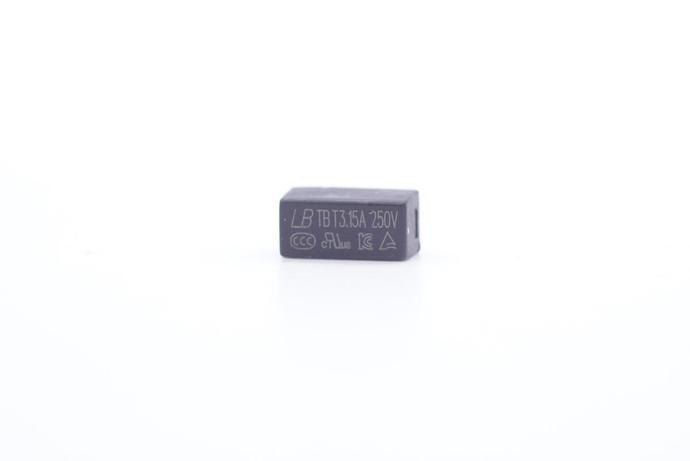

延时保险丝规格为3.15A 250V。

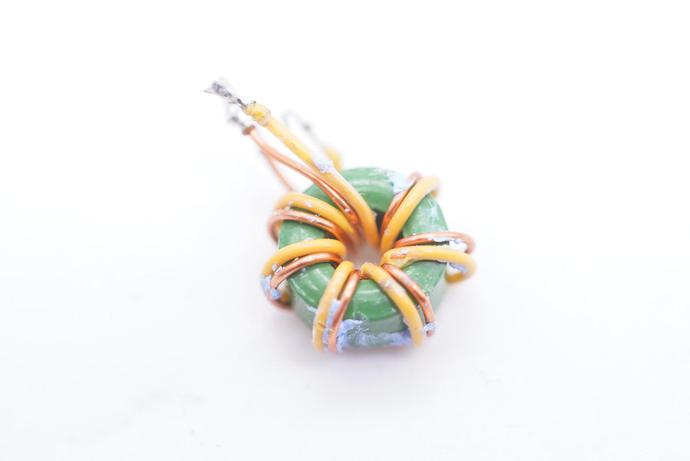

共模电感两级设计，用于滤除EMI干扰。

另一颗特写。

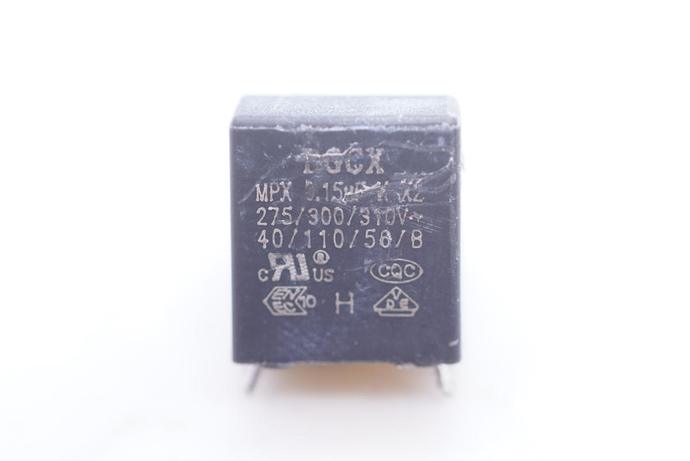

安规X电容来自成希电子，容量0.15μF。

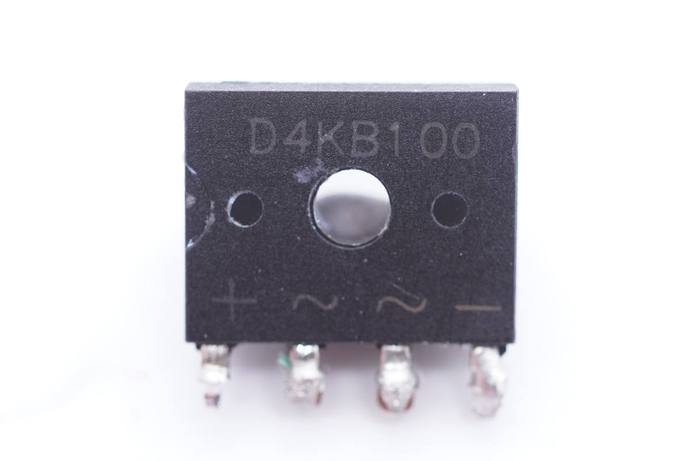

D4KB100整流桥。

主板中间设有滤波电容、电感以及主控芯片供电电容。

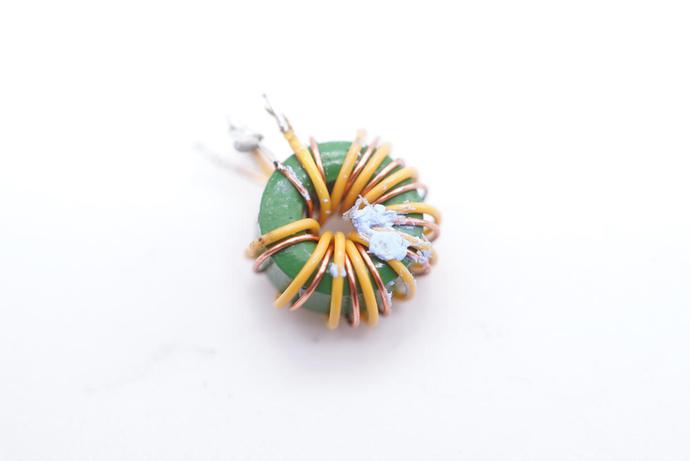

滤波电感特写。

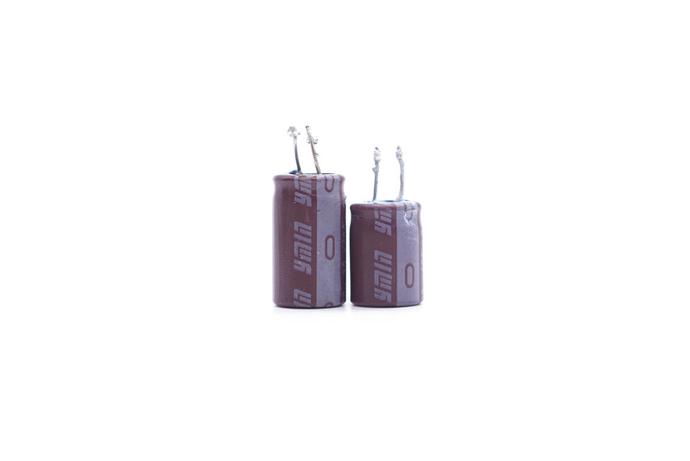

两颗电容均是永铭KCX系列，其工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。

充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

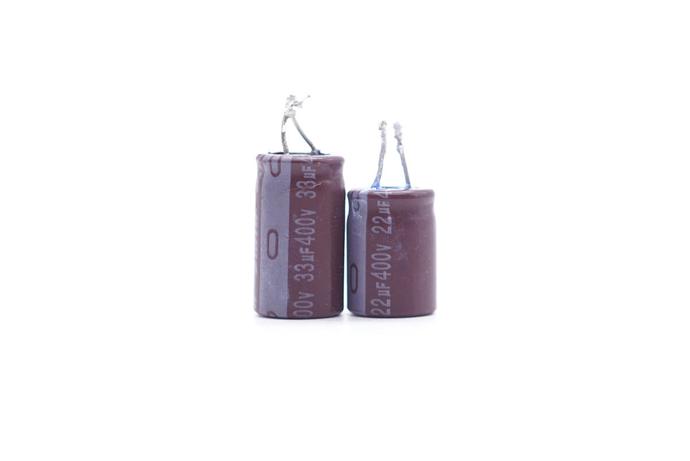

规格分别为400V 33μF和400V 22μF。

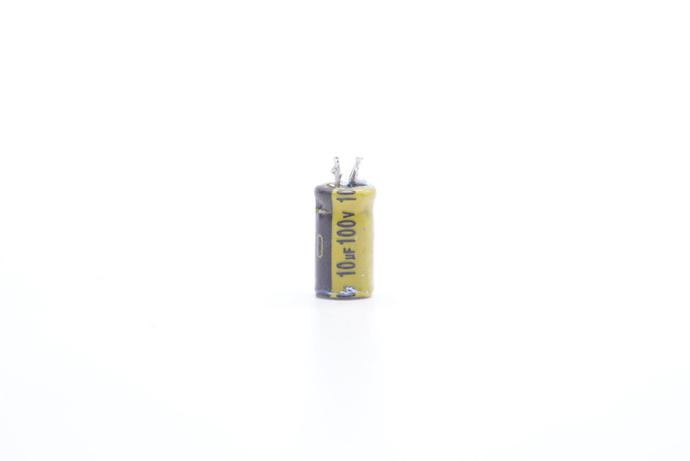

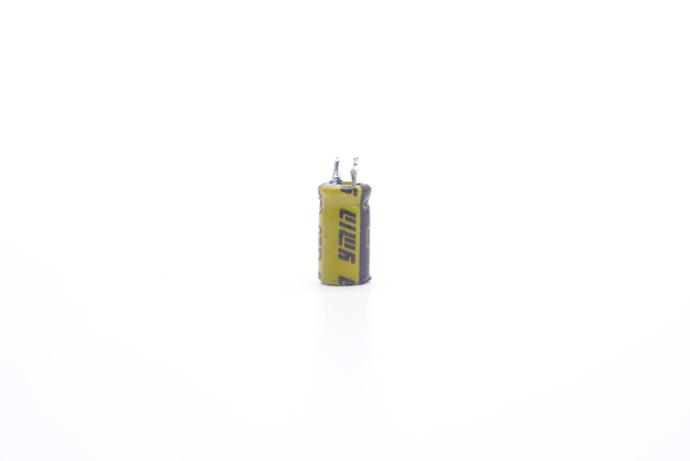

主控芯片供电电容也是来自永铭。

规格为100V 10μF。

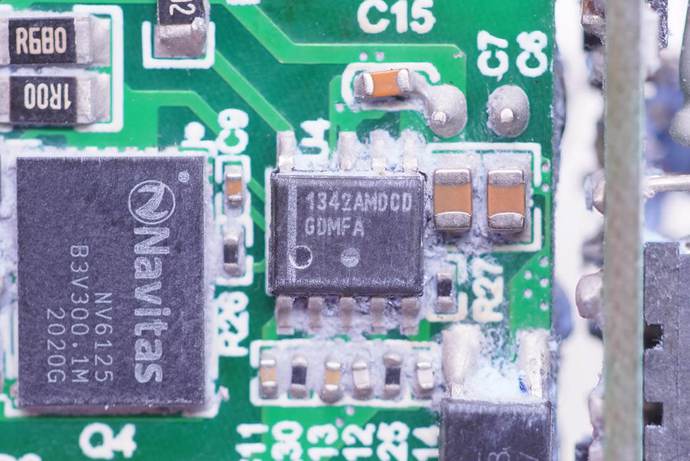

开关电源主控芯片采用ON安森美NCP1342，这是一颗高频准谐振反激初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗。

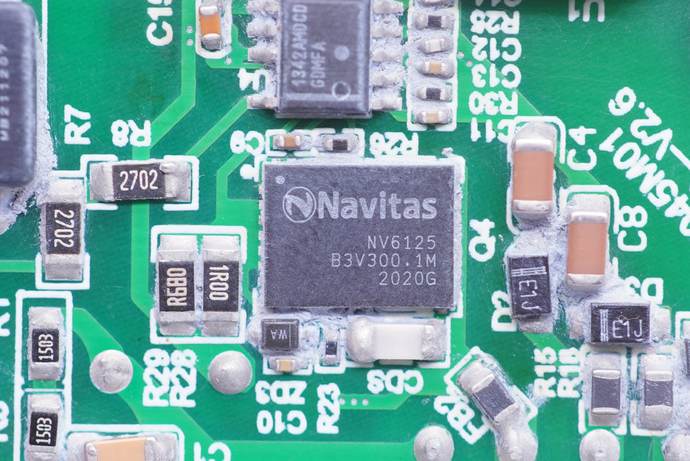

初级开关MOS管采用纳微NV6125氮化镓功率芯片，内置驱动器，无需外置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，采用散热增强的QFN6*8mm封装，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。

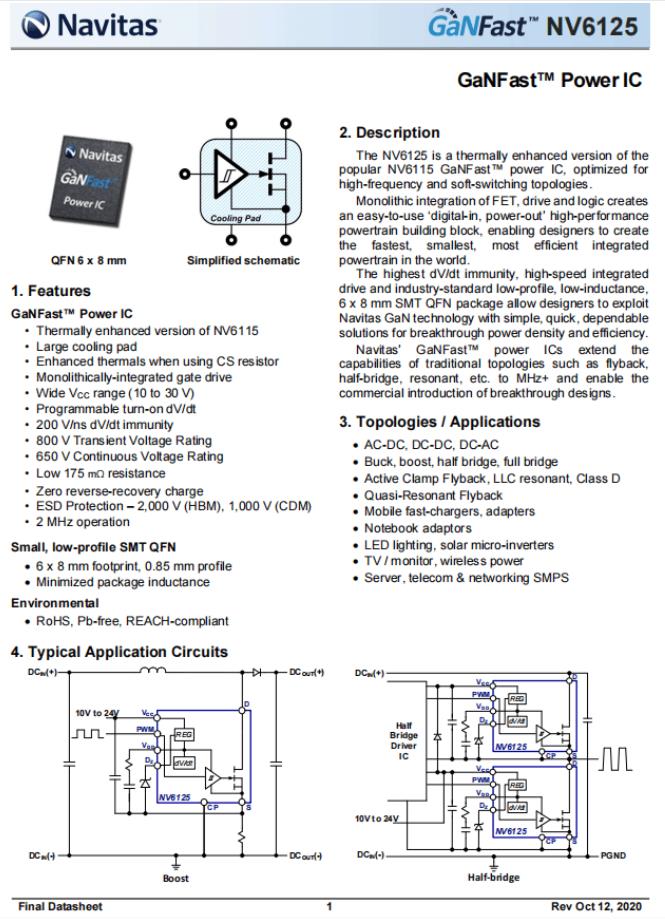

纳微NV6125资料信息。

充电头网了解到，采用该芯片的还有OPPO新款65W超级闪充氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、联想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充、鸿达顺65W 2C1A氮化镓快充等多款产品。此外纳微其它型号氮化镓功率芯片还被雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、贝尔金68W双C口GaN充电器等数十款产品采用。

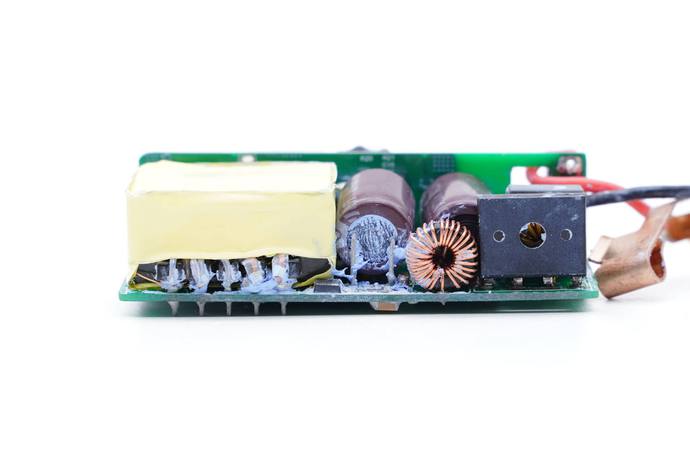

主板另一端是变压器。

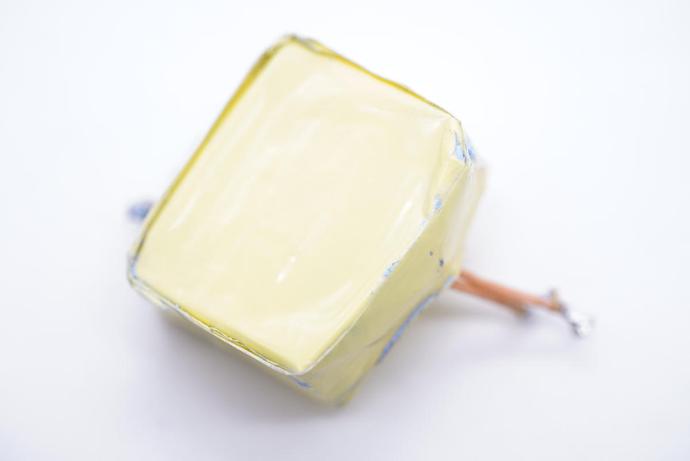

变压器使用胶带严密包裹。

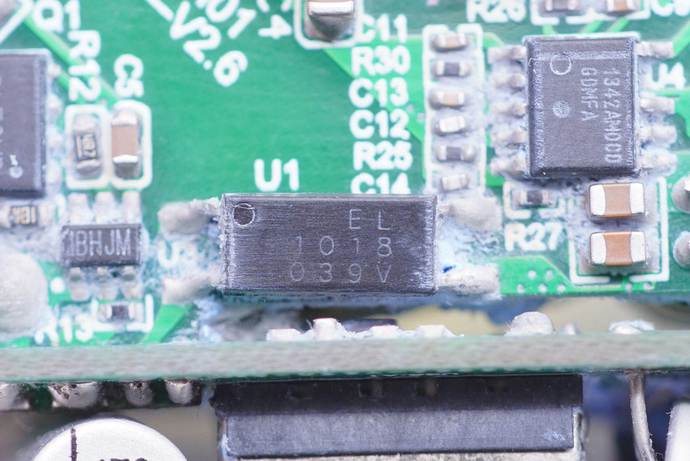

EL亿光 1018光耦，用于初级次级通信，反馈调节输出电压。

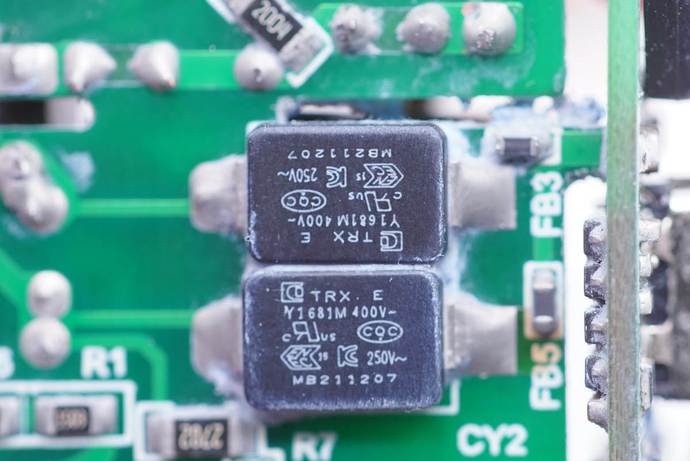

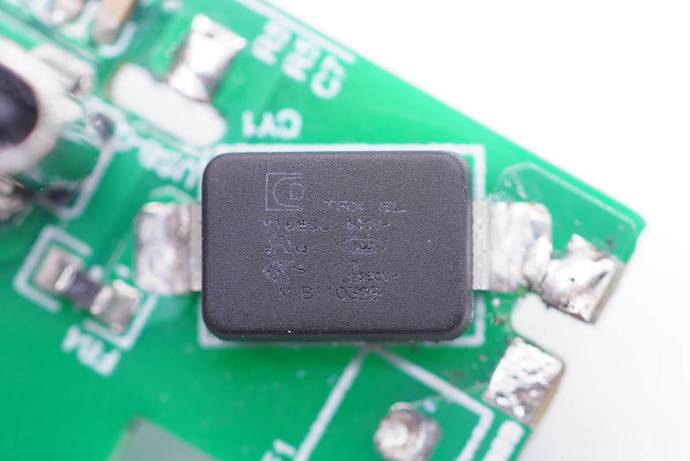

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

输出端小板上还有一颗特锐祥贴片Y电容。

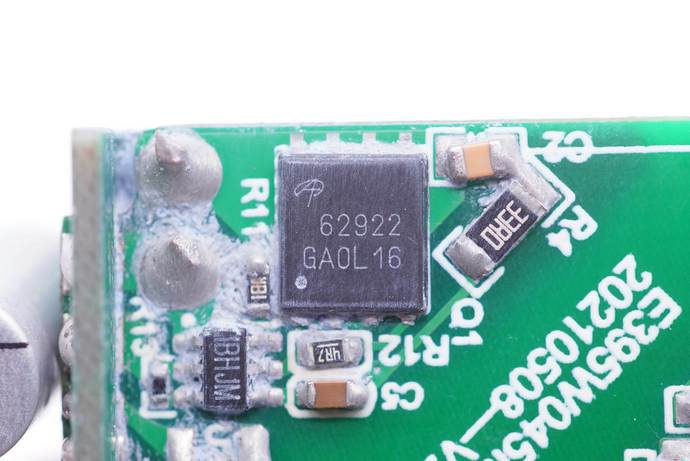

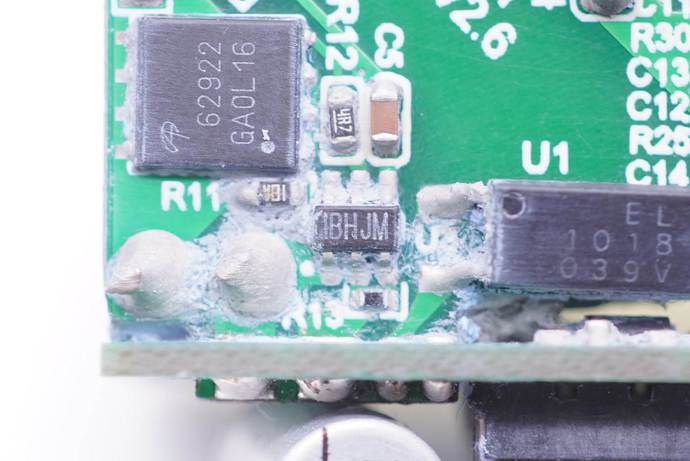

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz，支持DCM/CCM/QR准谐振工作模式，内置振铃检测防止DCM和QR运行下误开通，支持逻辑电压和标准电压同步整流管。

同步整流MOS管为AOS万代的AONS62922，NMOS，耐压120V，DFN5*6封装。

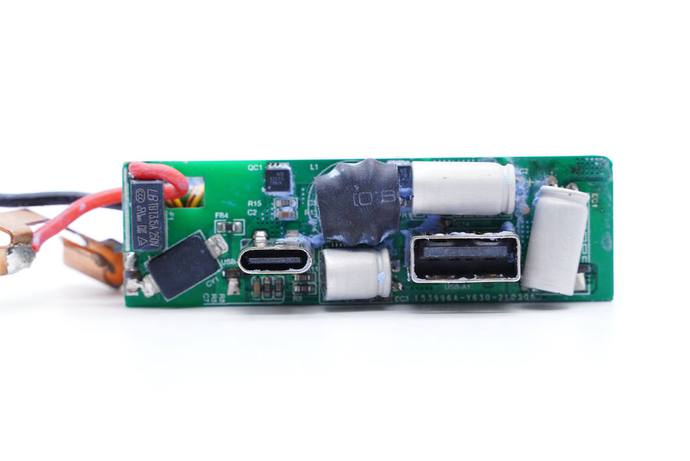

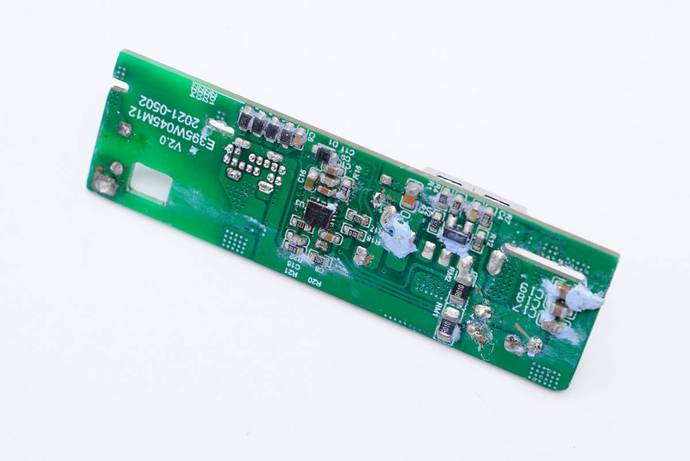

输出端小板一览，两个USB母座直接垂直焊接在小板上，还有固态电容和降压电感等器件。

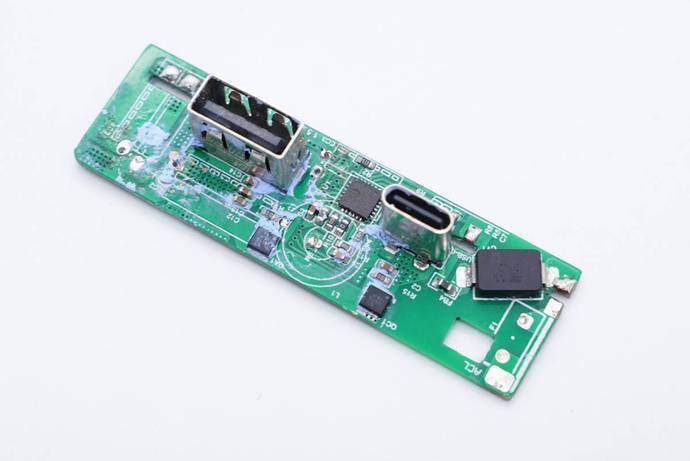

将电容以及电感全部拆掉，可以看到小板上还有协议芯片和两颗MOS管。

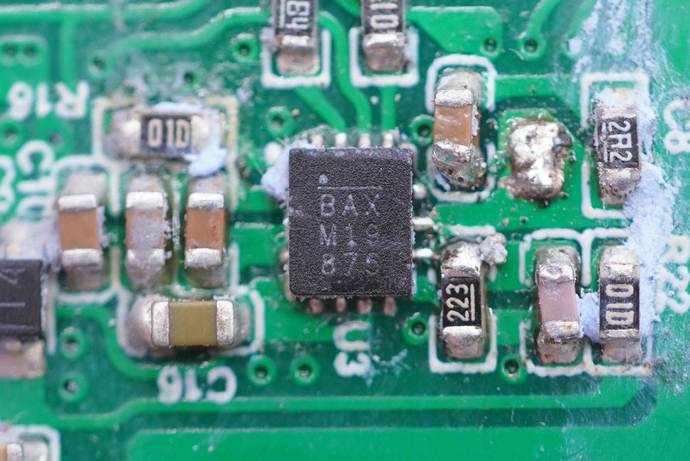

背面中间有一颗降压转换器。

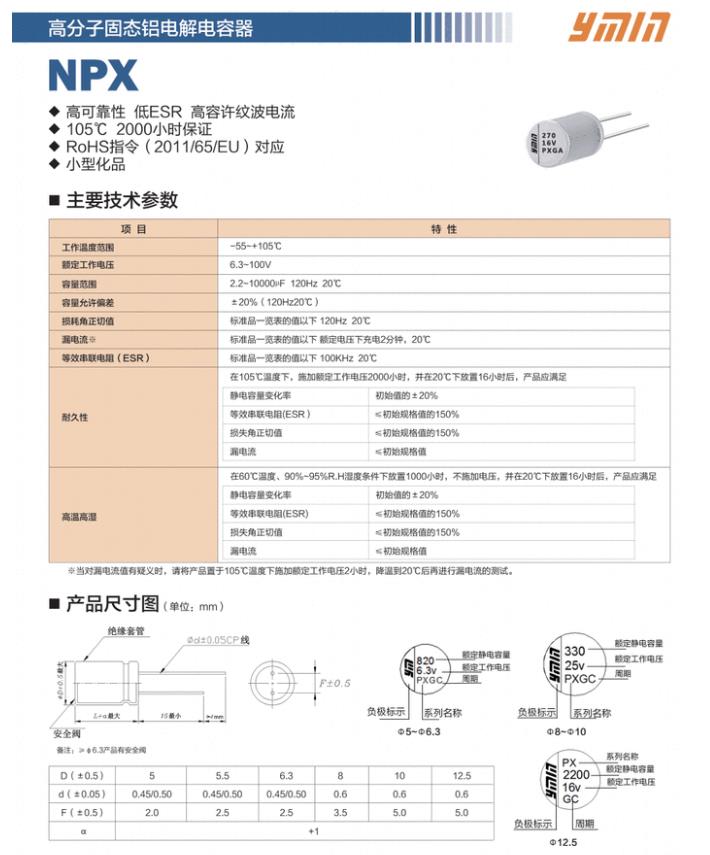

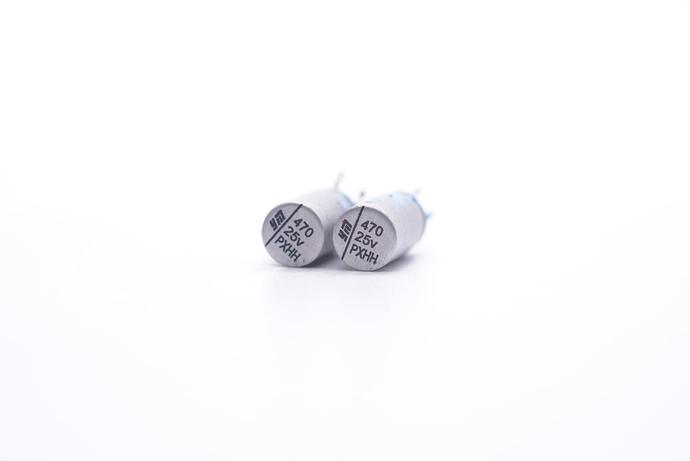

两颗输出滤波固态电容采用永铭NPX系列固态电容，规格25V 470μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。

充电头网了解到，永铭NPX系列固态电容此前已被安克30W氮化镓超能充、安克 65W氮化镓超能充、安克45W氮化镓超能充、闪极100W 3C1A氮化镓快充、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。

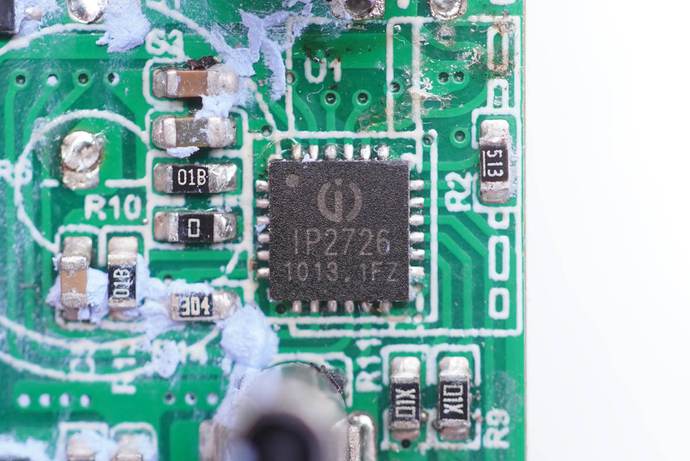

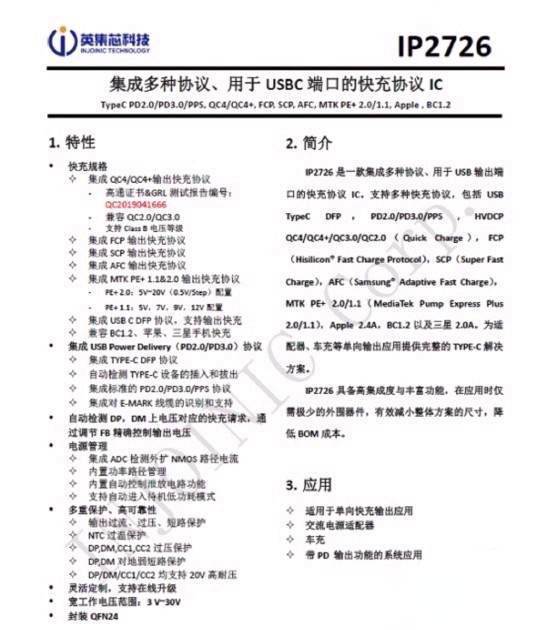

协议芯片采用英集芯IP2726，用于1A1C接口输出电压控制。IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。

充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

MPS MP2491C的降压转换器，最高输入电压32V，输出电流6A，支持可编程的电流限制，当双口输出时，用于A口降压以5V恒压输出。

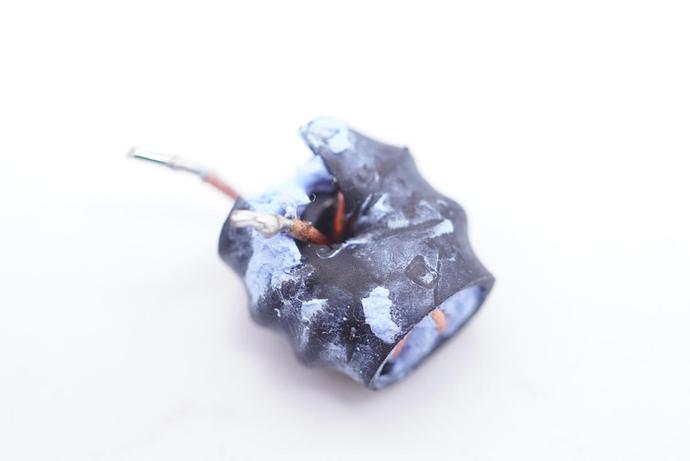

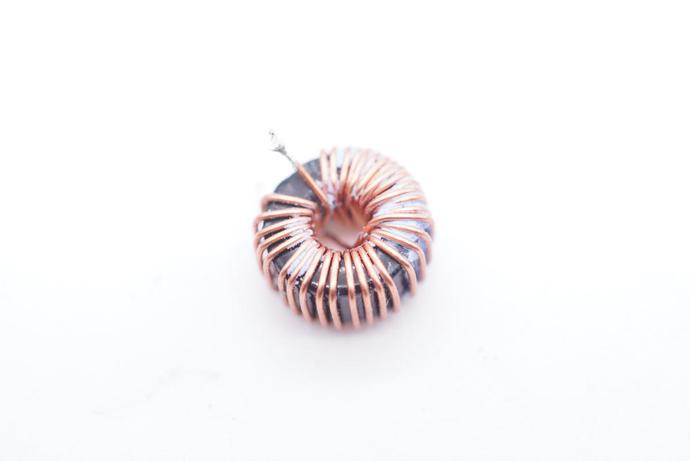

降压电感外套热缩管绝缘保护。

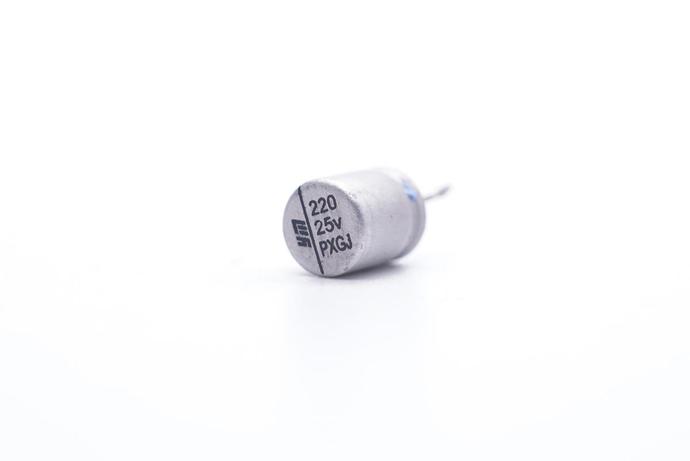

降压输出滤波固态电容也是永铭NPX系列，规格为25V 220μF。

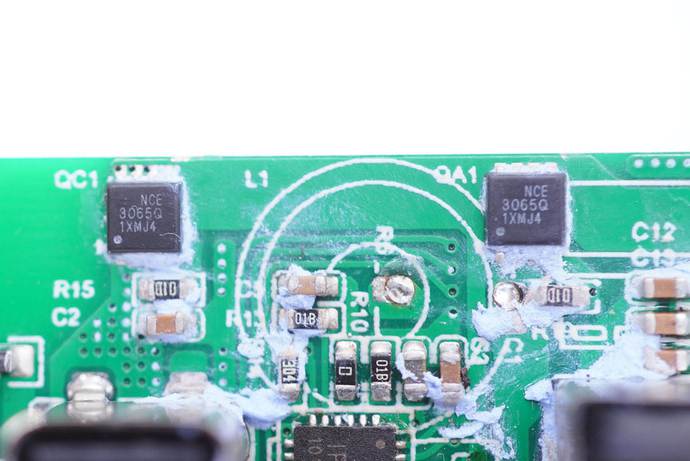

两颗新功率NCE3065Q，耐压30V，DFN3.3x3.3封装，分别作为两个接口的输出VBUS开关管。

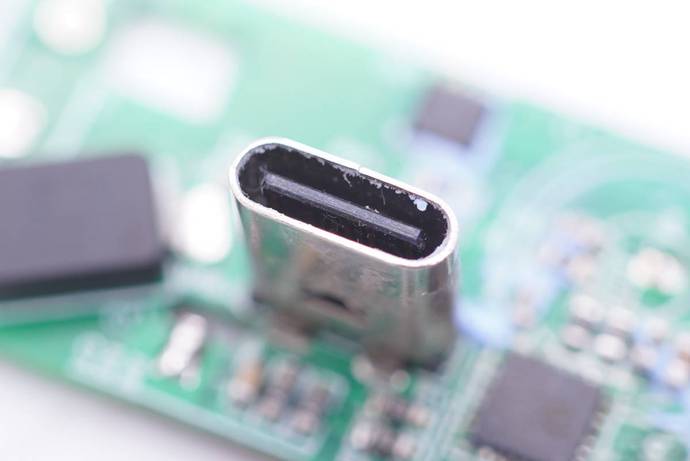

USB-C母座特写，黑色胶芯不露铜，过孔焊接。

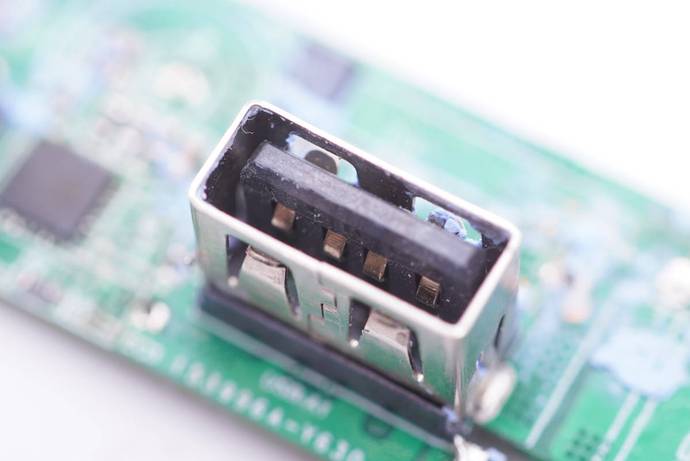

USB-A母座特写。

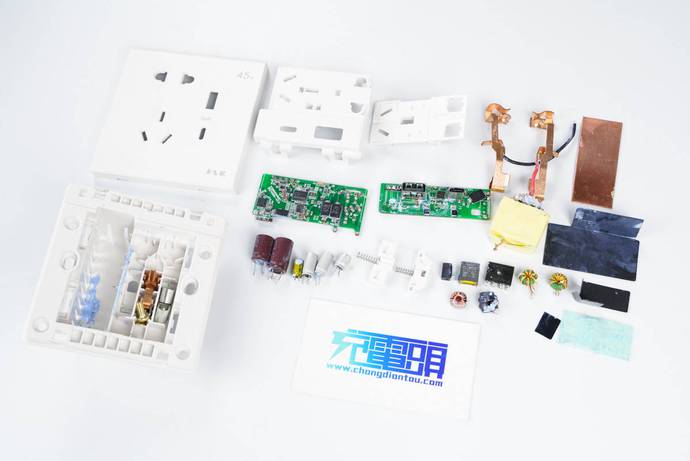

全部拆解完毕，来张全家福。

充电头网拆解总结

卓飞航45W氮化镓快充墙插大小和传统的86面板一样，能塞入45W大功率充电器模块正是得益于氮化镓加持以及巧妙的竖列布局设计。配备1A1C接口支持QC、AFC、FCP、SCP、PD主流快充，兼容新老设备，直接满足手机、笔电等设备快充需求。产品有白、黑、金三种款式，可以适配更多样式的居室、酒店等场所。

充电头网通过拆解发现，这款插座内设两个槽位，分别用来装AC插脚铜片和充电器模块，之间有塑料板隔离，两者通过导线连接。充电器开关电源采用安森美NCP1342+MPS MP6908A主流高频QR快充方案，搭配纳微NV6125氮化镓功率芯片以及万代同步整流管。协议芯片采用英集芯IP2726进行1A1C双口协议，使用MPS MP2491C进行USB-A口降压输出。采用永铭KCX和NPX系列小体积快充电容，帮助充电器模块进一步压缩尺寸。
